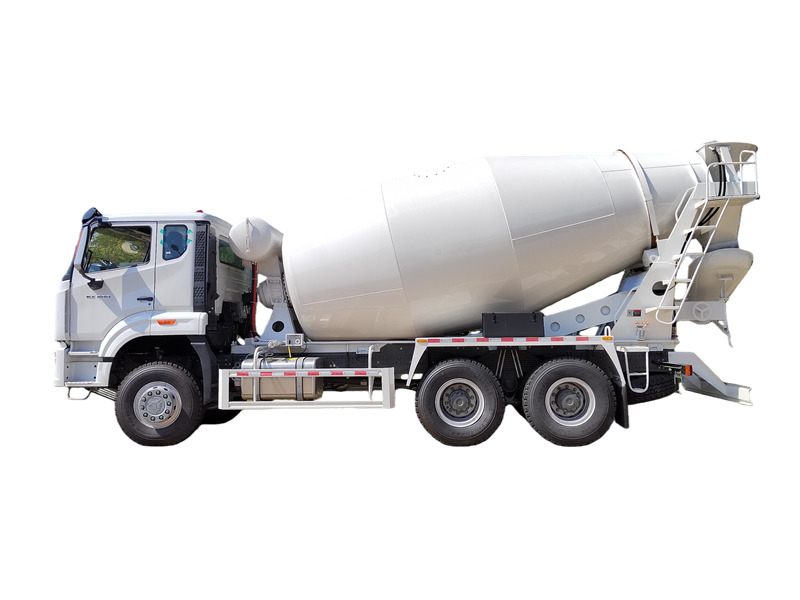

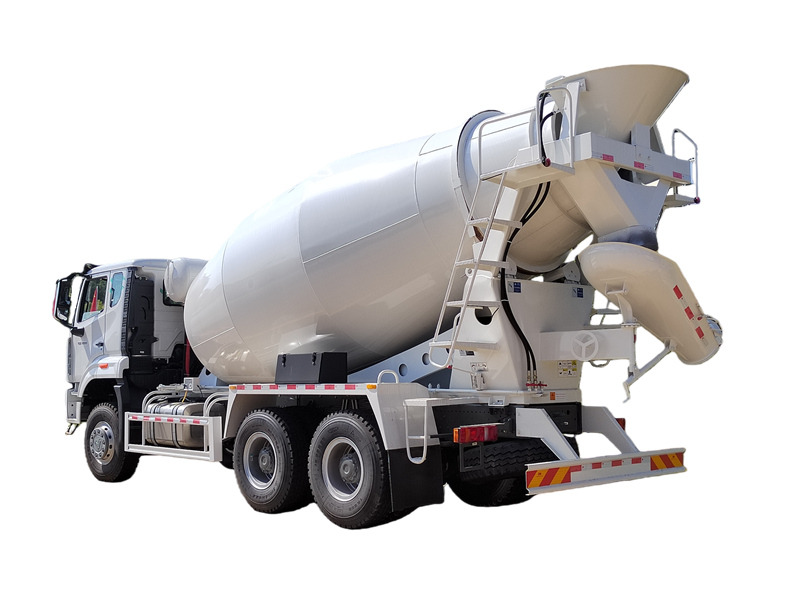

Структура та принцип роботи бетонозмішувача HOWO NX

Автобетонозмішувач HOWO NX базується на шасі HOWO NX і є спеціалізованим транспортним засобом, призначеним для транспортування та змішування бетону в будівництві, на дорогах, мостах та в інших інженерних проектах. Транспортний засіб складається з двох основних частин: шасі HOWO NX та надбудови, які можна додатково розділити на вісім систем: система шасі, гідравлічна система, змішувальний барабан, система розвантаження, система очищення, система керування, система вальцьування та система заповнення.

Шасі	HOWO NX 6×4
Двигун	WP12.400, 400 к.с., дизельний двигун
Об'єм барабана змішувача	8 кубічних метрів
Матеріал	Марганцева сталь Q355
Швидкість подачі	≥3 м3/хв
Швидкість розрядки	≥2 м3/хв
Залишковий коефіцієнт розряду	≤0,5%
Місткість резервуара для води	400 л

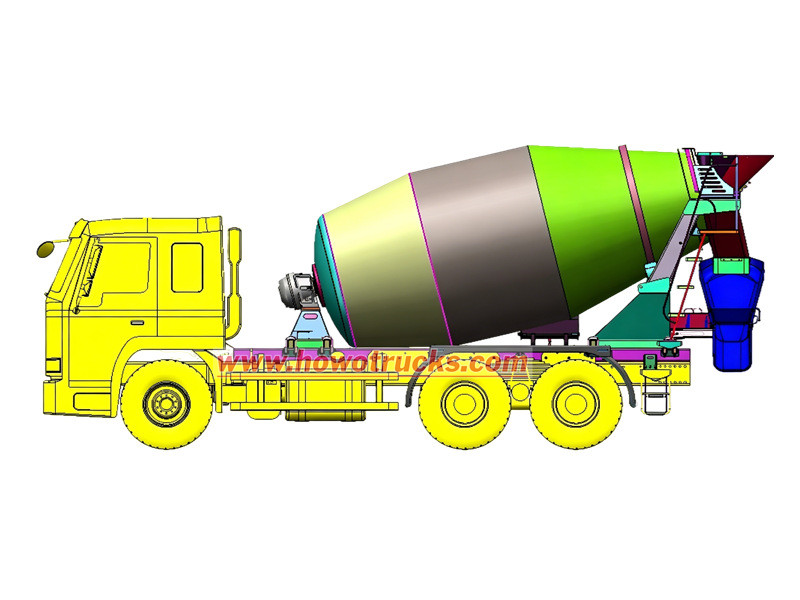

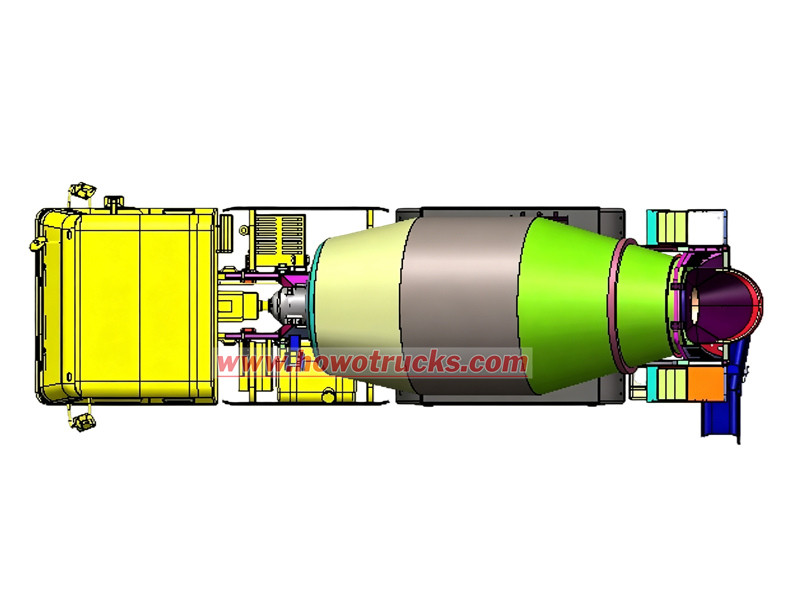

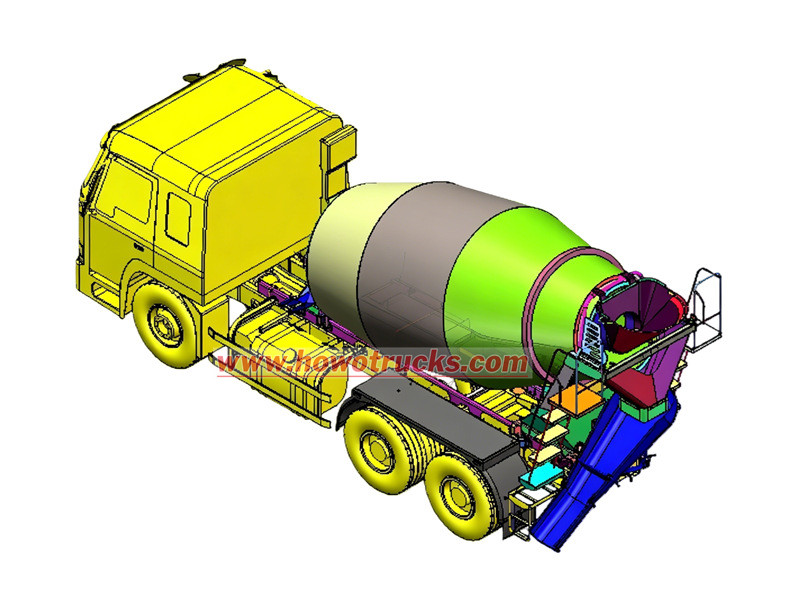

Креслення вантажівки-міксера HOWO NX Transit

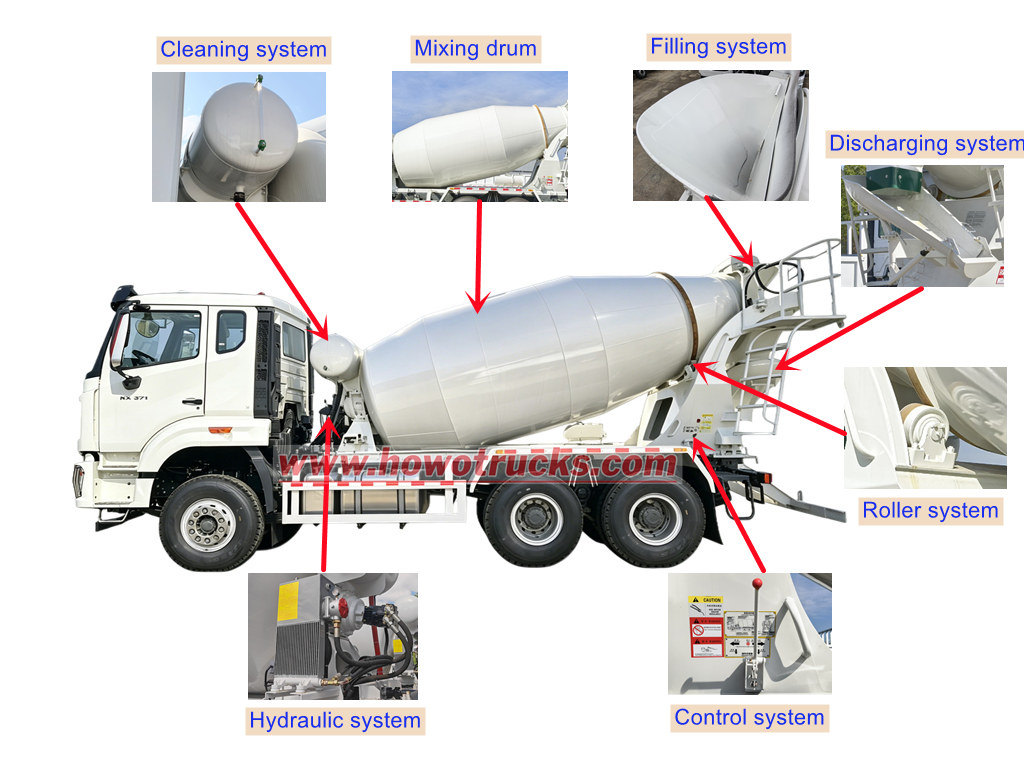

Основні функції кожної системи автобетонозмішувача HOWO

1. Система шасі: Формує основу транспортного засобу та відповідає за транспортування бетону.

2. Гідравлічна система: Отримує потужність від двигуна, перетворює її на гідравлічну енергію, а потім видає механічну енергію через гідравлічний двигун для приведення в рух змішувального барабана.

3. Змішувальний барабан: Служить контейнером для зберігання бетону, з внутрішніми лопатями, які змішують та направляють матеріал, що має вирішальне значення для запобігання затвердінню та розшаруванню бетону.

4. Система розвантаження: Включає основний та допоміжний розвантажувальні жолоби та фіксуючі штанги. Допоміжний жолоб подовжує довжину основного жолоба для легшого розвантаження.

5. Система очищення: Використовує пневматичну подачу води. Вода під тиском з резервуара під тиском, пістолета та шлангів очищує завантажувальний бункер, змішувальний барабан та випускний жолоб, запобігаючи затвердінню та прилипання бетону.

6. Система управління: Складається з контролера, тягових валів, гнучких валів та тягових механізмів. Використовується для керування швидкістю та напрямком обертання змішувального барабана.

7. Роликова система: Розташований у задній частині змішувального барабана та з'єднаний з підрамником, він головним чином підтримує барабан.

8. Система заповнення: Складається із завантажувального бункера та його опорного кронштейна. Кронштейн допомагає зменшити ударну силу бетону під час завантаження.

Принцип роботи вантажівки-міксера HOWO NX Transit

● Функція змішування: Під час руху ВОМ передає потужність двигуна через гідравлічний насос, гідравлічний двигун та редуктор до змішувального барабана, підтримуючи його обертання на низькій швидкості 1–3 об/хв, щоб забезпечити однорідність бетону та запобігти сегрегації.

● Функція наповнення: Під час завантаження змішувальний барабан обертається з вищою швидкістю 6–10 об/хв. Бетон надходить у барабан через систему завантаження та спрямовується спіральними лопатями до середньої та нижньої частини барабана.

● Функція розрядки: Під час розвантаження барабан обертається у зворотному напрямку зі швидкістю 3–14 об/хв. Бетон проштовхується до отвору барабана спіральною дією лопатей і вивантажується через розвантажувальний жолоб.

● Функція очищення: Повітряний резервуар з гальмівної системи створює тиск у резервуарі для води. Вода під тиском потім використовується для очищення внутрішньої частини змішувального барабана, завантажувального отвору та системи розвантаження.
