Покрокове керівництво з експлуатації асфальтовоза HOWO NX

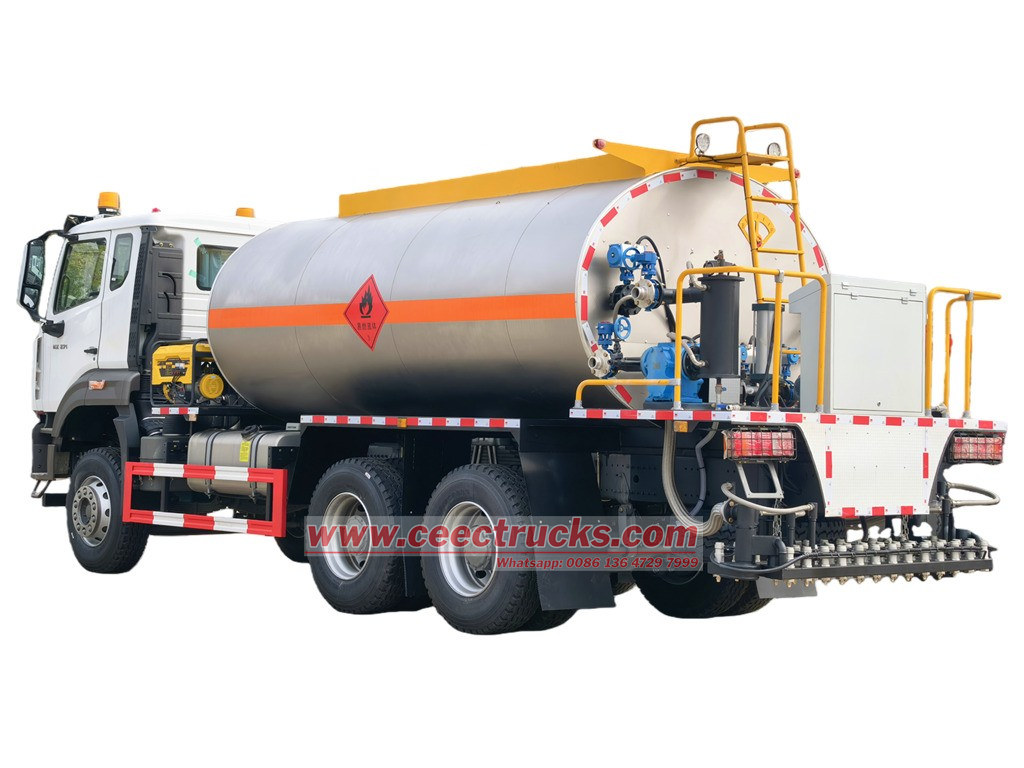

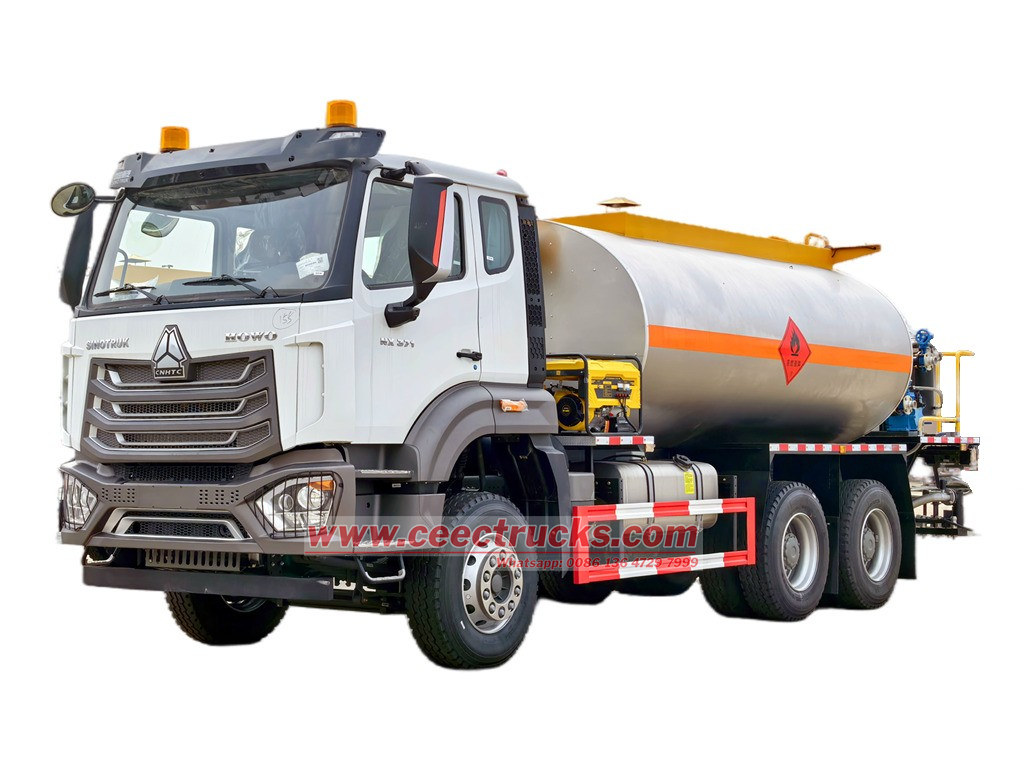

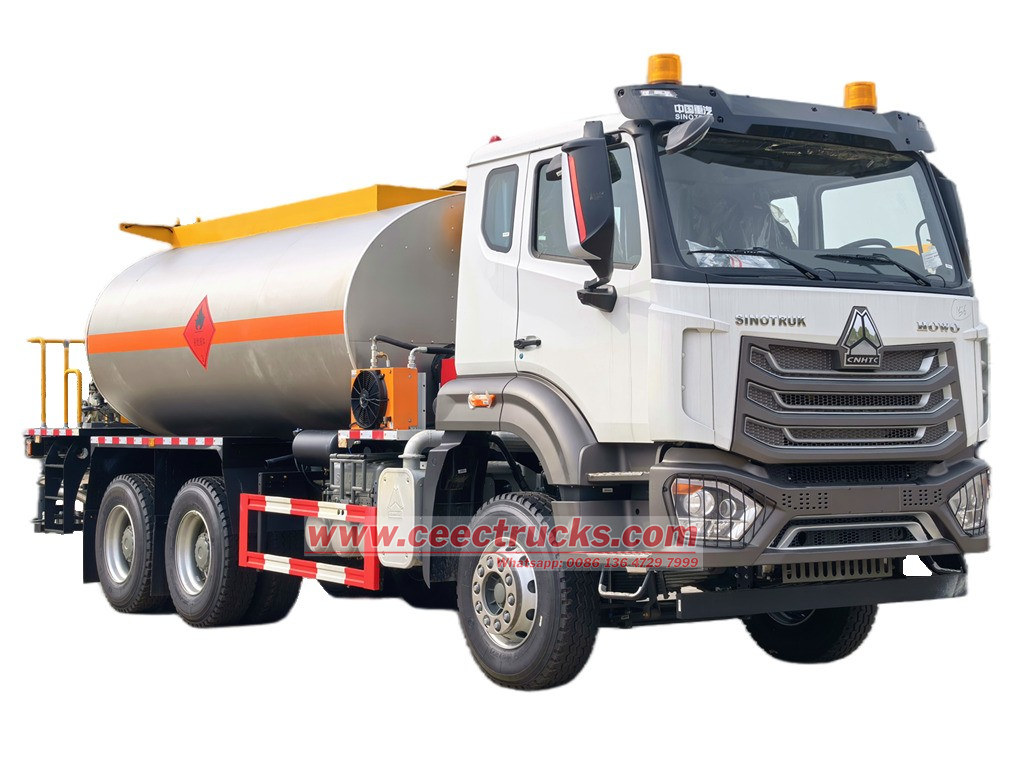

Що таке інтелектуальна вантажівка для розподілу бітуму HOWO NX 15000L?

The Асфальтоукладач Sinotruk HOWO NX 6X4 розроблені та експортуються до Африки та Нігерії, мають колісну базу 3800+1350 мм, оснащені дизельним двигуном Sinotruk WD615.47 потужністю 371 к.с. та об'ємом двигуна 9726 куб.см, коробкою передач HW19710 з 10 передачами вперед та 2 назад, дуже низькою витратою палива та зручністю керування, асфальтовим баком об'ємом 15 куб.м, інтелектуальним асфальтним насосом RCB38/0.6-80F, термомасляним насосом Hebei, італійським пальником G20 та пневматичним двигуном Lutian. Вони можуть завантажувати модифікований асфальт, гарячу асфальтову суміш, емульгований асфальт та інші асфальтові матеріали. Весь цей асфальт може бути завантажений. Інтелектуальний транспортний засіб для розподілу бітуму HOWO NX 6x4 поєднує високу ефективність, інтелект та довговічність, що робить його придатним для різних сценаріїв дорожнього будівництва та ідеальним вибором для асфальтування в дорожньо-будівельних проектах.

Ім'я	Дистриб'ютор бітуму HOWO NX
Двигун	Дизельний двигун WEICHAI WD615.47, 371 к.с. та 9726 куб.см
Спосіб передавання	Механічна коробка передач HW19710
Колісна база	3800+1350 мм
Шина	12.00R20
Кабіна	HOWO NX
Модель водіння	Лівосторонній рух / Правосторонній рух
Живопис	Індивідуальний розпис та логотип



Верхня частина тіла	Комплект бітумних цистерн
Місткість	15000 літрів
Матеріал	Високоміцна вуглецева сталь
Бітумний насос	RCB38/0.6-80F, інтелектуального типу, Витрата 38 м3/год Тиск 0,6 МПа
Система опалення	Італійський дизельний пальник Riello G20 Потужність нагріву 140-200 ккал/год Опалювальне масло 40-25-160
КОНТРОЛЬ	Блок керування ПЛК у кабіні Задній інтегрований блок керування

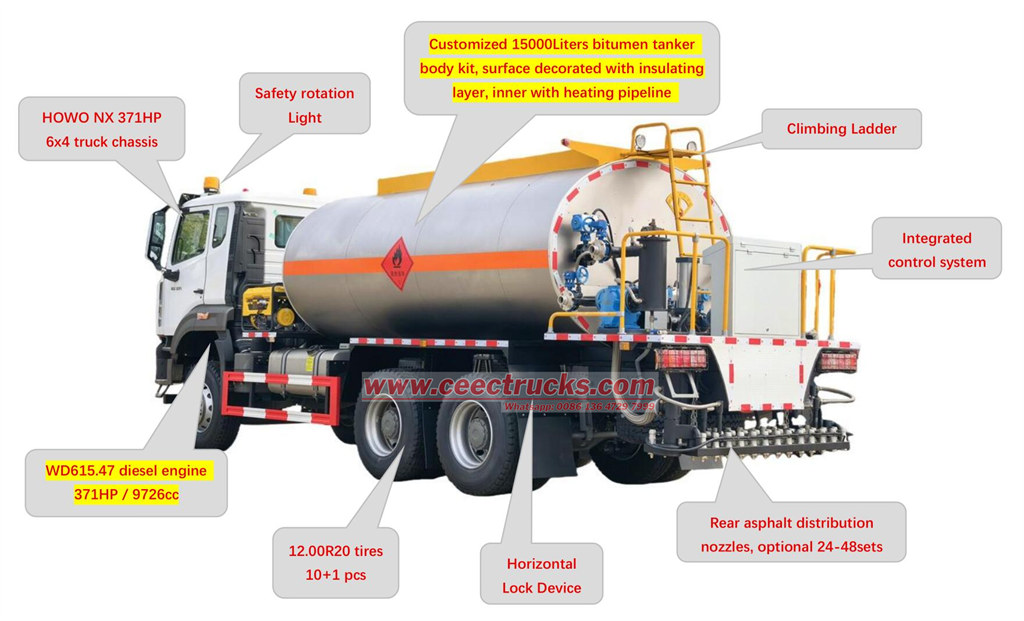

Основний компонент для вантажівки для розподілу бітуму HOWO NX?

→ Інтелектуальний інтегрований блок керування на базі німецького чіпа Infineon;

→ Розпилювальна балка з інтегрованим складним з'єднанням;

→ Повний обігрів трубопроводу;

→ Технологія ініціювання розпилення на основі функцій;

→ Періодичне обприскування.

•

  Комплект автоцистерни для розподілу асфальту HOWO
•

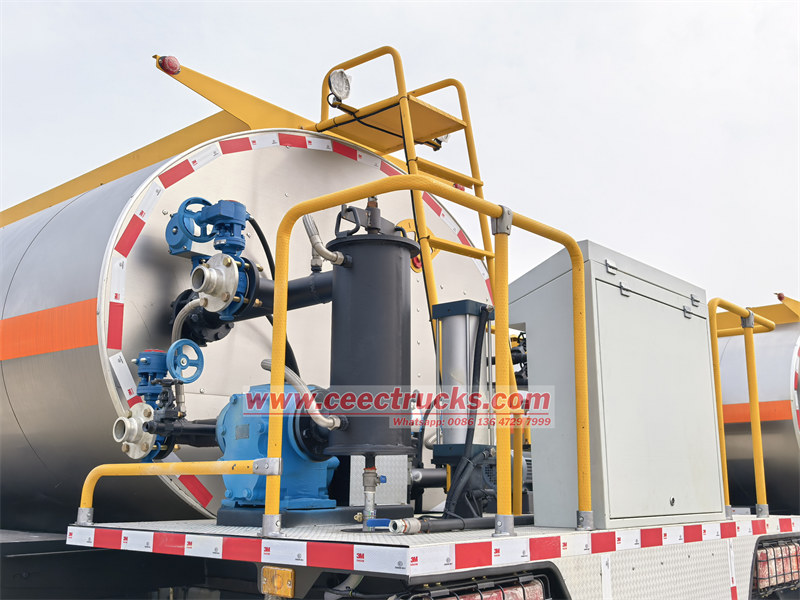

  Задня платформа з необхідними аксесуарами
•

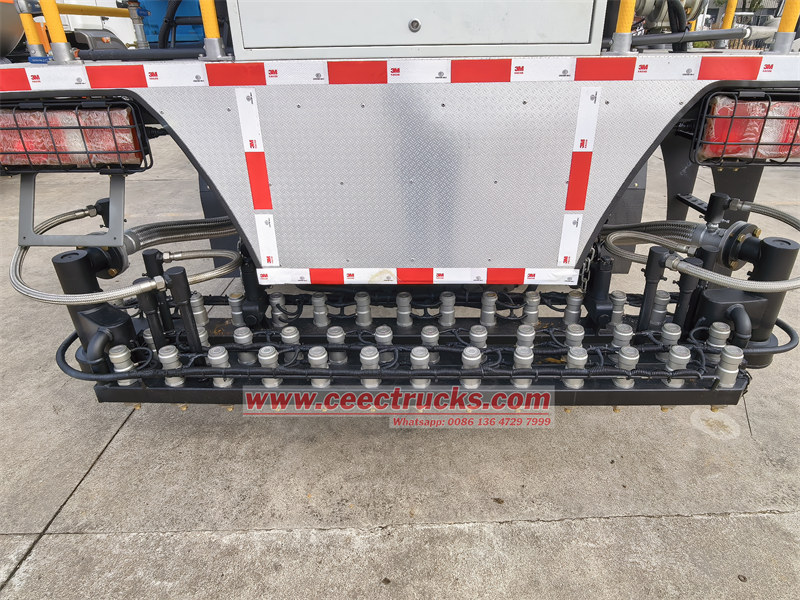

  Бітумовоз із задніми розпилювальними форсунками

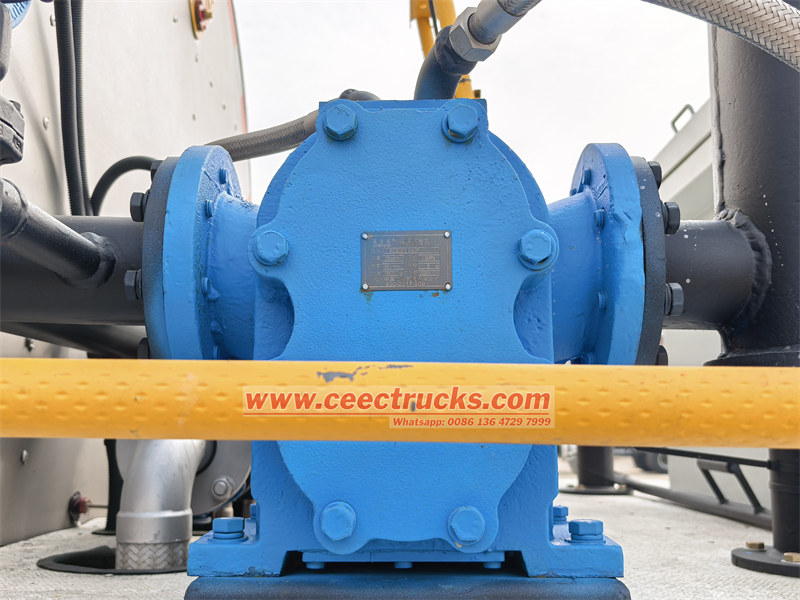

Асфальтовий насос



Модель: RCB38/0.6-80F

Швидкість потоку: 38 м3/год

Тиск: 0,6 МПа

Швидкість обертання: 960 об/хв

Висота всмоктування: 5 м

Потужність: 15 кВт

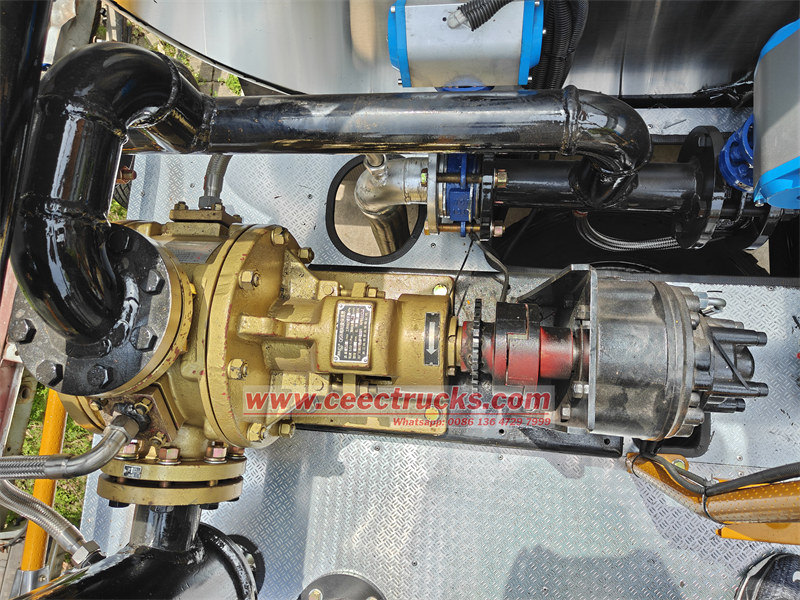

Насос для ізоляції високої в'язкості



Модель: QGB

Швидкість потоку: 680 л/хв

Робочий тиск: 0,8 МПа

В'язкість: 0,02-1,3 Па·с

Робоча швидкість: 584 об/хв

Діаметр трубопроводу: 80 мм

Потужність: 11 кВт



•

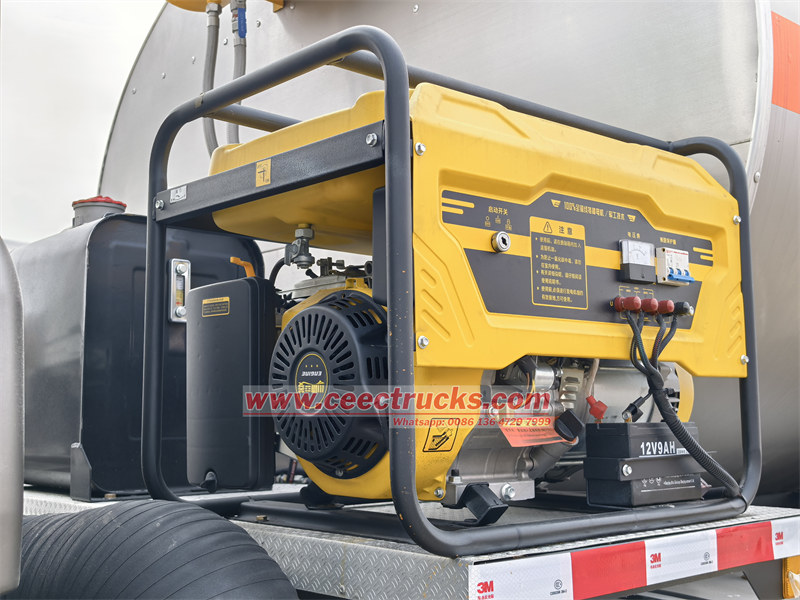

  Збірка генератора
•

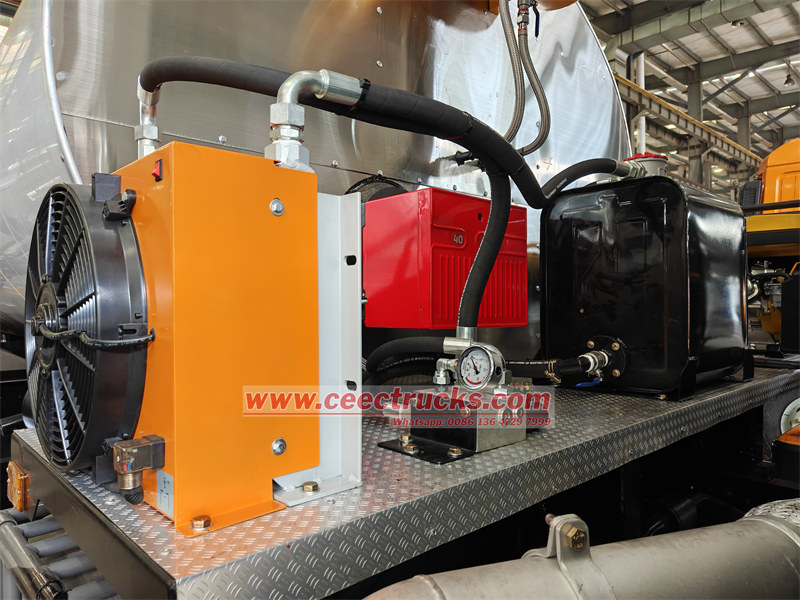

  Італійський дизельний пальник Riello G20
•

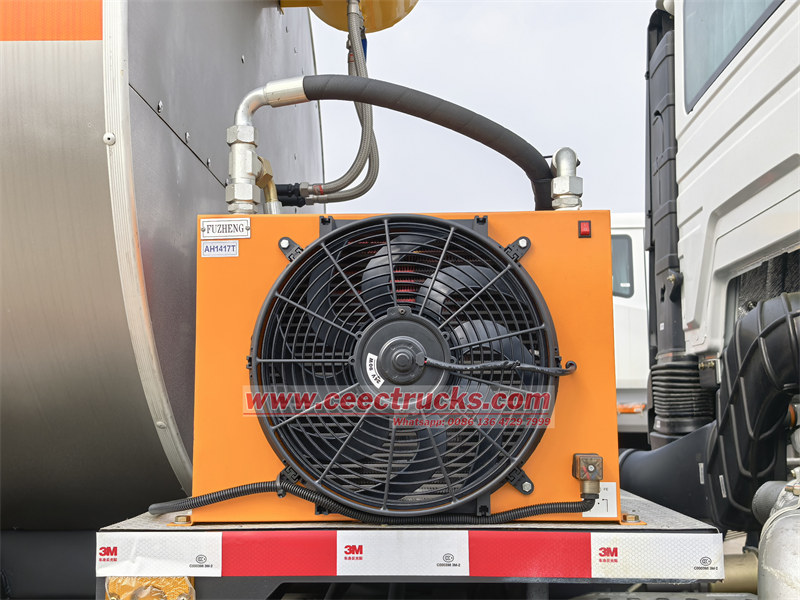

  Радіаторний вузол





Асфальтовоз спроектований та виготовлений на базі шасі вантажівки HOWO 6x4 NX, який складається з внутрішнього резервуара, ізоляційних матеріалів, корпусу, перегородки, камери згоряння, асфальтових труб у резервуарі, нагрівального вузла, пальника, масляного фільтра, об'ємного вимірювача, інтелектуального блоку керування. Нижче наведено технічне креслення системи розподілу бітуму та трубопроводів:

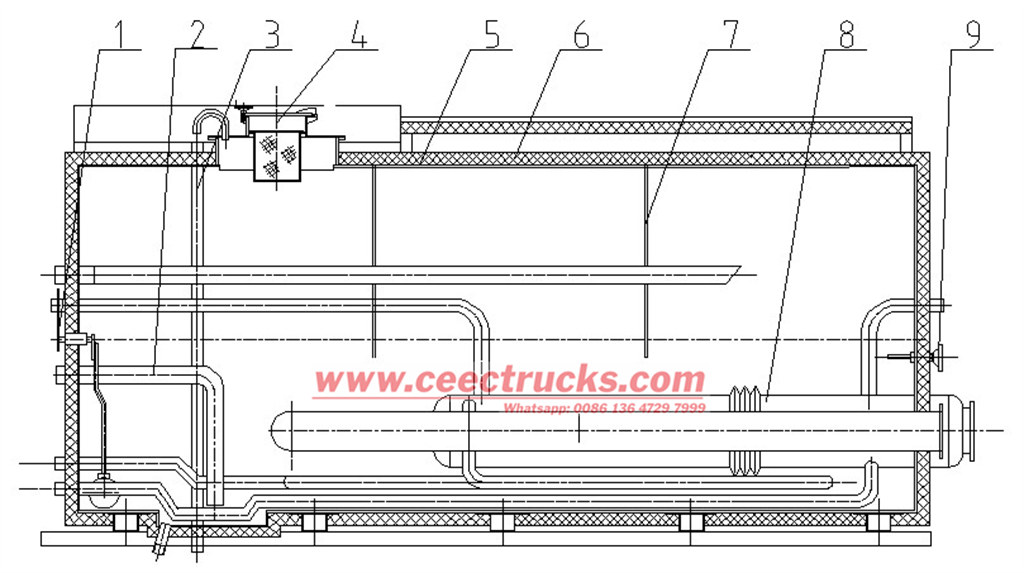

Збірка асфальтовоза

1 вимірювач об'єму,

2 Масловідсмоктувальна труба,

3 Переливна труба,

4 Масляний фільтр,

5 Внутрішній бак,

6 Теплоізоляційні матеріали,

7 Дефлектор,

8 Камера згоряння,

9 Термометр



Асфальтонасосна та трубопровідна система



1 Вузол форсунки циліндра, 2 Випускні клапани для оливи, 3 Фільтр, 4 Перепускний клапан, 5 Самовсмоктувальний клапан, 6 Впускний клапан для оливи, 7 Пневматичний клапан повернення оливи, 8 Клапан ручного розпилювача, 9 Асфальтоукладач, 10 Шланг з нержавіючої сталі

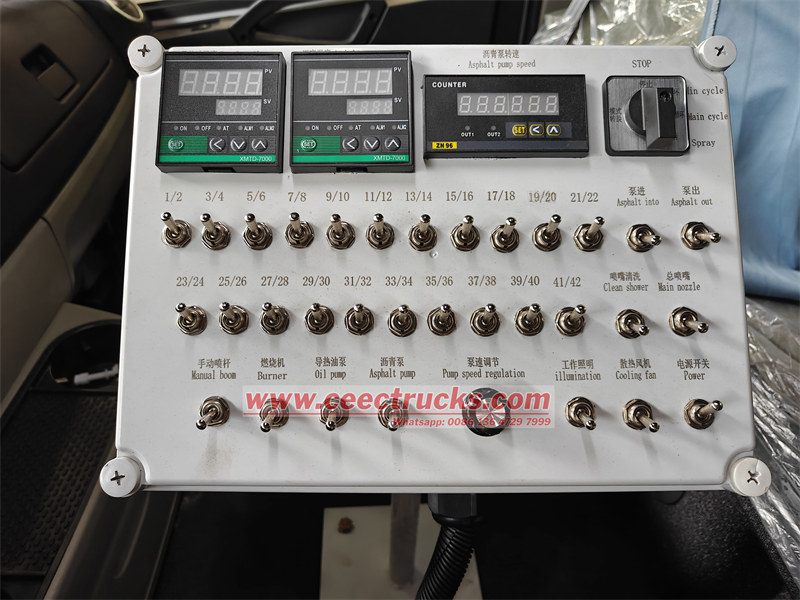

Вбудований у кабіну блок керування для окремого керування форсунками

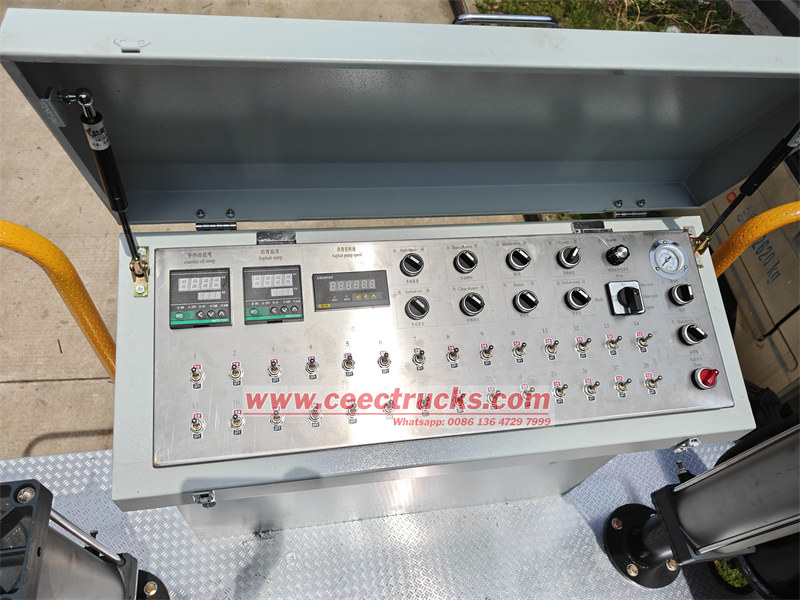

Інтегрований блок керування, встановлений ззаду на платформі, для безпечного використання
