Пожежна машина HOWO Sinotruk з пінопласту Структурний принцип

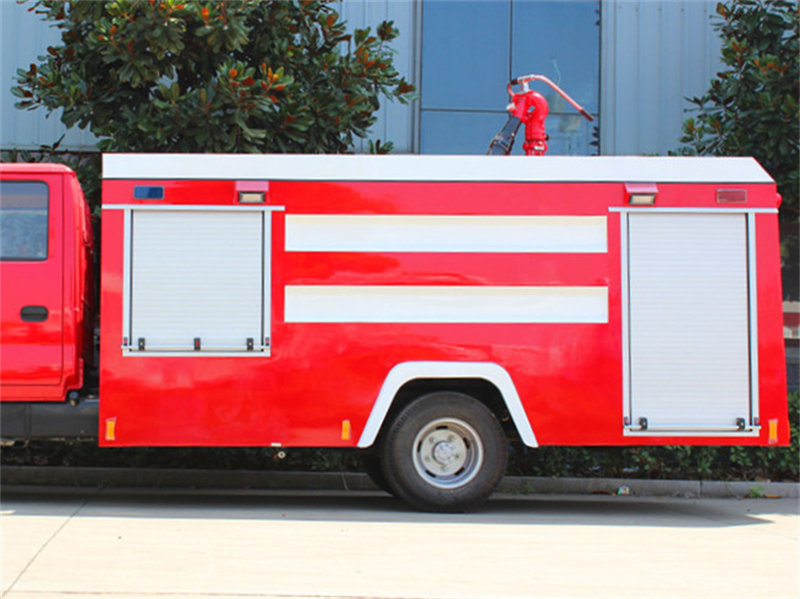

Як професійна пожежна машина з піною, оснащена шасі легкої вантажівки Sinotruk, вона стала основним аварійно-рятувальним обладнанням для міських пожежогасінь, промислових та гірничодобувних підприємств, нафтохімічної промисловості та інших сценаріїв завдяки своєму вишуканому виробничому процесу, передовій основній технології, науковому конструктивному дизайну та комплексним практичним перевагам. Від вихідної потужності та ефективності пожежогасіння до простоти експлуатації, кожен технічний параметр цієї легкої пожежної машини з піною Howo був ретельно вдосконалений, щоб повністю відповідати потребам реальних пожежно-рятувальних операцій, поєднуючи професіоналізм та надійність.

⇒ Основні переваги:

1. Оснащений двигуном YC4E140-33, номінальною потужністю до 105 кВт, що забезпечує сильну та стабільну вихідну потужність.

2. Оснащений пожежним насосом атмосферного тиску CB10/40, номінальною витратою 40 л/с, номінальним тиском 1,0 МПа, максимальною глибиною всмоктування 7 м, часом занурення ≤35 с.

3. Дальність струменя води ≥60 м, дальність струменя піни ≥48 м, горизонтальне обертання 360° та кут -35°～Вертикальне обертання на 70°, що забезпечує охоплення пожежогасінням на великі відстані без мертвих кутів.

4. Оснащений дозатором піни кільцевого насоса PH64, співвідношення змішування можна гнучко регулювати від 3% до 6%, з максимальною швидкістю змішування 64 л/с.

5. Може швидко утворювати щільний шар піни, що покриває вогонь, пригнічуючи його за допомогою кількох механізмів покриття, охолодження та задухи, ефективно ізолюючи кисень.

6. Додаткові прилади та перемикачі вбудовані в панель керування, а манометри, вакуумметри та індикатори рівня рідини чітко видно, що сприяє точній роботі.

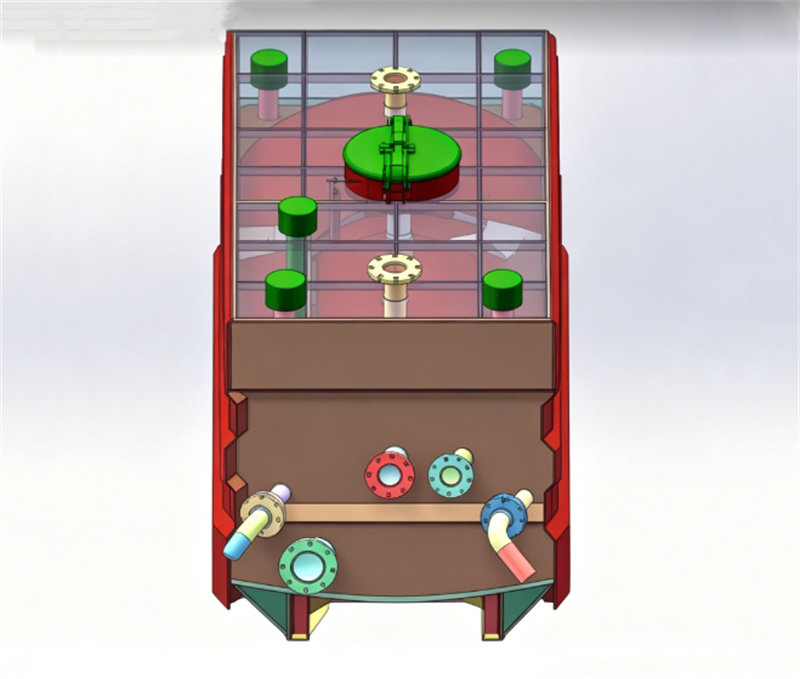

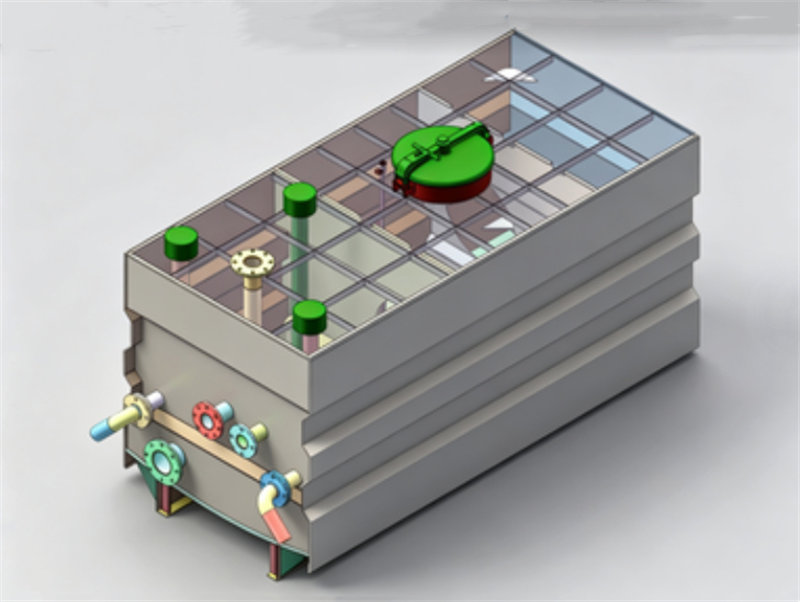

⇒ Корпус бака:

✺Загальний об'єм рідини 4,0 кубічних метри, включаючи резервуар для води на 3000 літрів та резервуар для піни на 1000 літрів.

✺Високоякісні зварні сталеві резервуари з внутрішньою антикорозійною обробкою. Нижня пластина має товщину 4 мм, бічні та ущільнювальні пластини – 3 мм, а верхня пластина виготовлена ​​з рифленого листа з вуглецевої сталі товщиною 3 мм, що забезпечує баланс між стійкістю до корозії та міцністю конструкції.

✺Резервуар для піни виготовлений з високоякісної нержавіючої сталі, з нижньою пластиною товщиною 4 мм, боковими та ущільнювальними пластинами товщиною 3 мм, а також рифленою пластиною з нержавіючої сталі товщиною 3 мм на верхній пластині, що ефективно запобігає корозії піни.

✺Резервуар оснащений перегородками проти розбризкування, щоб зменшити вплив розбризкування рідини на стійкість транспортного засобу під час роботи.

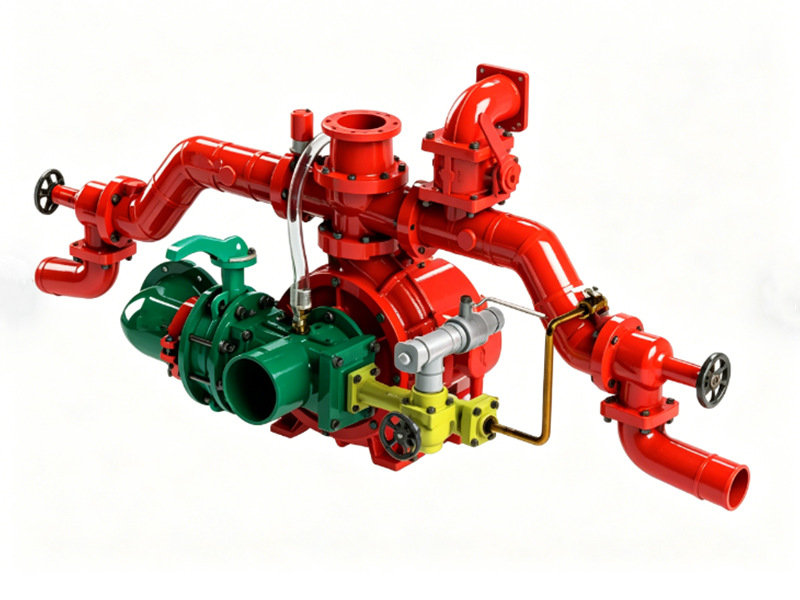

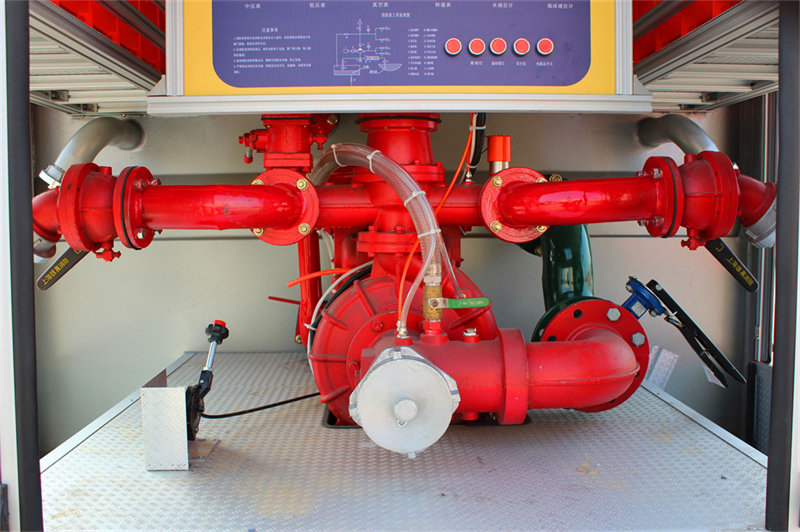

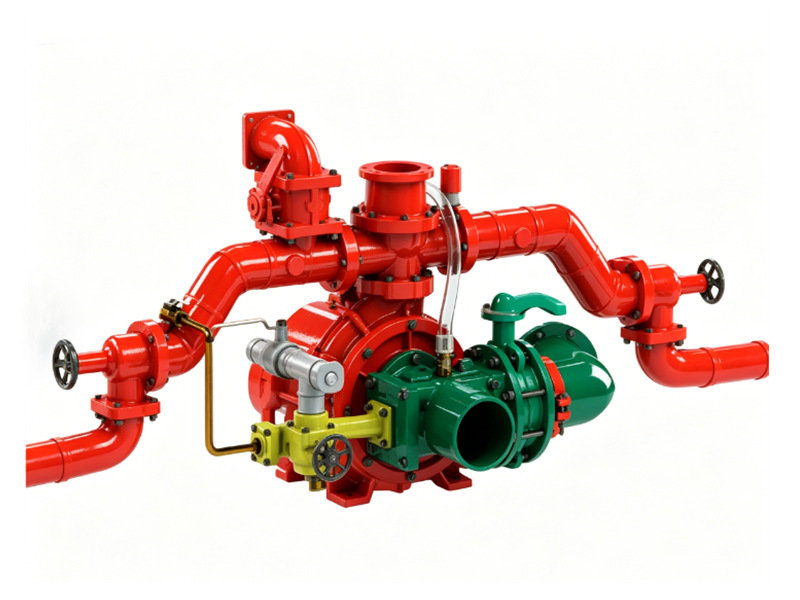

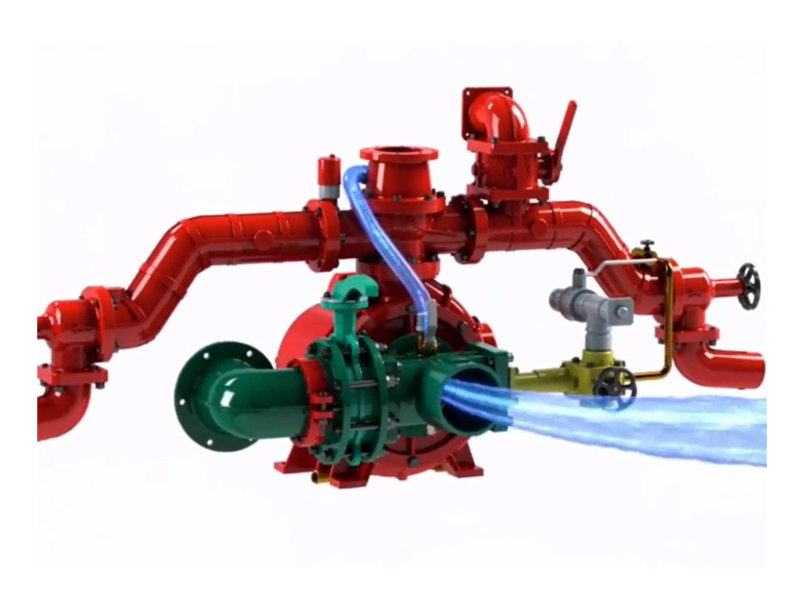

⇒ Пожежний насос:

✺Висока швидкість потоку, короткий час занурення

✺Використовує поршневий вакуумний насос та конструкцію ззаду

✺Швидкий запуск та висока ефективність насоса

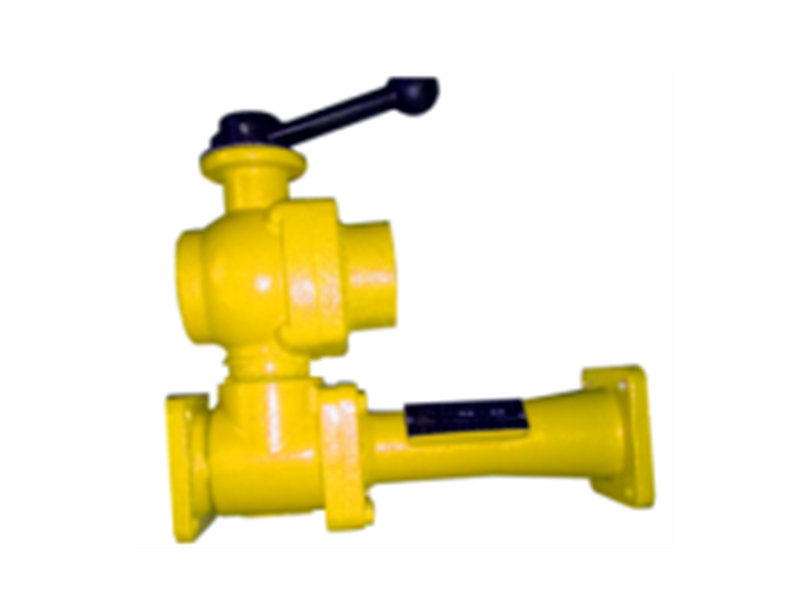

⇒ Змішувач для дозування піни

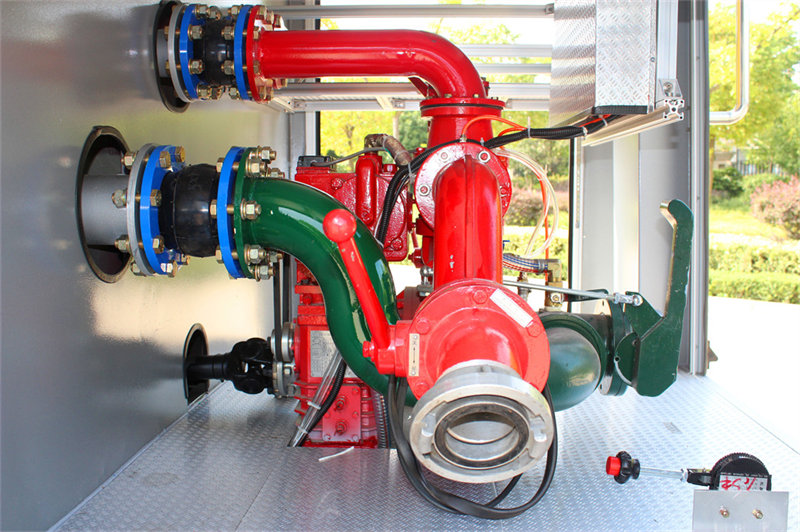

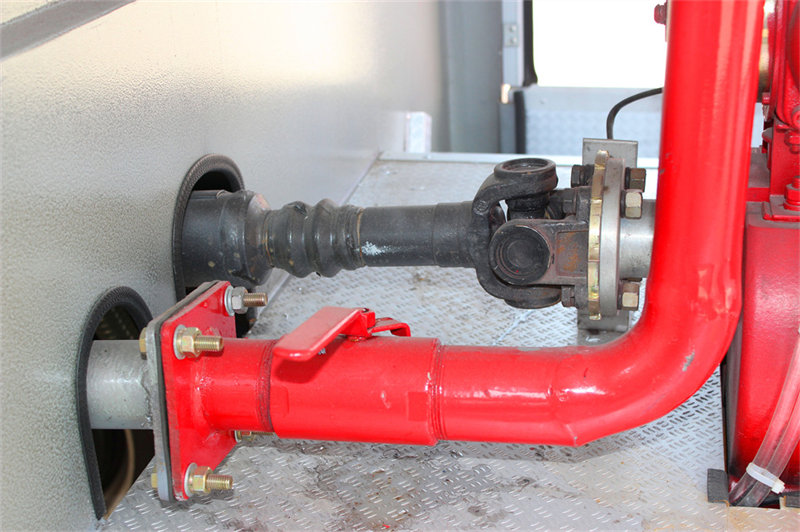

⇒ Проектування трубопровідних систем

✺У трубопровідній системі використовуються безшовні сталеві труби, з'єднані з кожним компонентом за допомогою фланців.

✺Відмінна герметичність та стійкість до корозії забезпечують безперешкодне постачання води та піни.

✺Розташування вихідних труб резервуара, зовнішніх вхідних труб, вихідних труб та труб для впорскування є розумним.

✺Випускна труба резервуара DN125 оснащена ручним дросельним клапаном та гнучким з'єднанням для надійного з'єднання.
