Надійні автокрани: компоненти та точне виготовлення

Багато покупців автокранів порівнюють лише тоннаж та ціну, але часто не враховують критичний фактор. Кран піднімає важкі вантажі вагою тисячі фунтів; кожна операція підйому, телескопування та повороту випробовує загальну точність та майстерність виготовлення.

Якщо конструктивні компоненти мають відхилення від механічної обробки, міцність зварювання недостатня або якість гідравлічних фітингів сильно відрізняється, можуть виникнути незначні проблеми, такі як заклинювання телескопічної стріли та дрейф вантажу. Що ще гірше, можуть виникнути структурні деформації та розтріскування компонентів, що створює серйозні загрози безпеці.

Надійний кран ніколи не є простим складанням сталевих пластин та запасних частин. Він виготовляється за суворими стандартами по всьому виробничому ланцюжку: різання пластин, гнуття та механічна обробка, роботизоване зварювання, вибір гідравлічної системи та покриття поверхні.

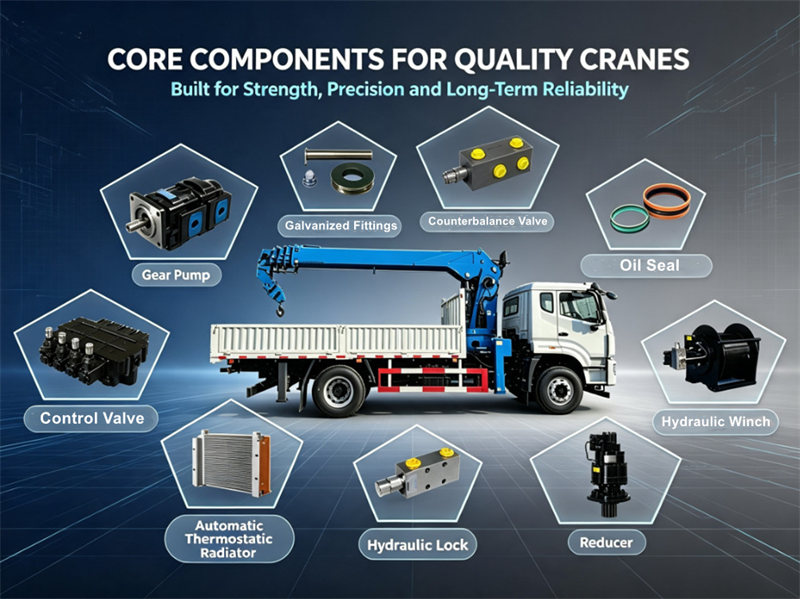

⚙ Постачання основних компонентів крана:

▣ Шестеренчастий насос:

Ми використовуємо гідравлічні шестеренні насоси відомих китайських брендів. Цей подвійний чавунний шестерний насос має конструкцію з бічною пластиною, запатентовану технологію компенсації плаваючого осьового зазору та радіального балансування, а також самозмащувальні втулки DU. Він забезпечує високий об'ємний ККД, високий робочий тиск, високу вібростійкість, відмінну стійкість до високих температур та тривалий термін служби.

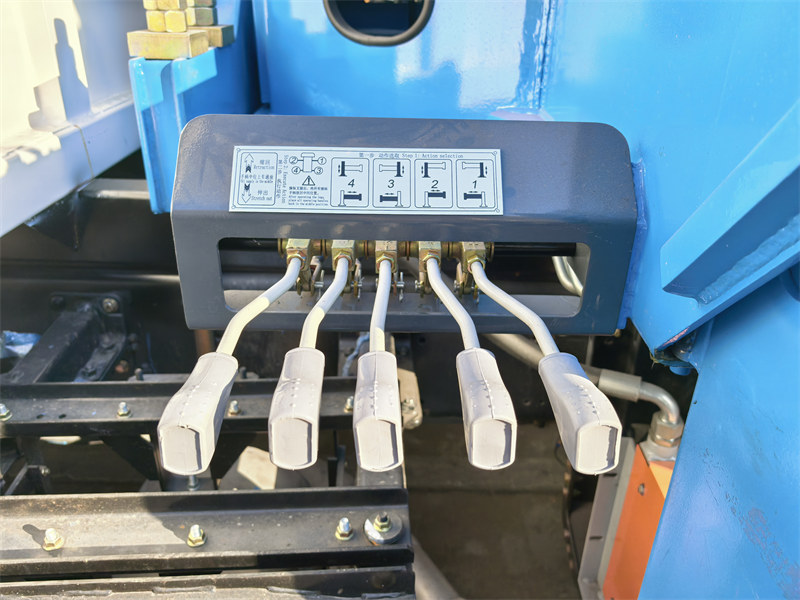

▣ Регулювальний клапан:

Постачальник – авторитетний китайський виробник, що спеціалізується на контролерах руху, системах керування приводами, гідравлічних компонентах та дослідженнях і застосуванні металевих матеріалів. Він забезпечує точне керування рухом та стабільну, надійну роботу крана під час тривалої експлуатації, а також динамічно регулює продуктивність відповідно до потреб навантаження.

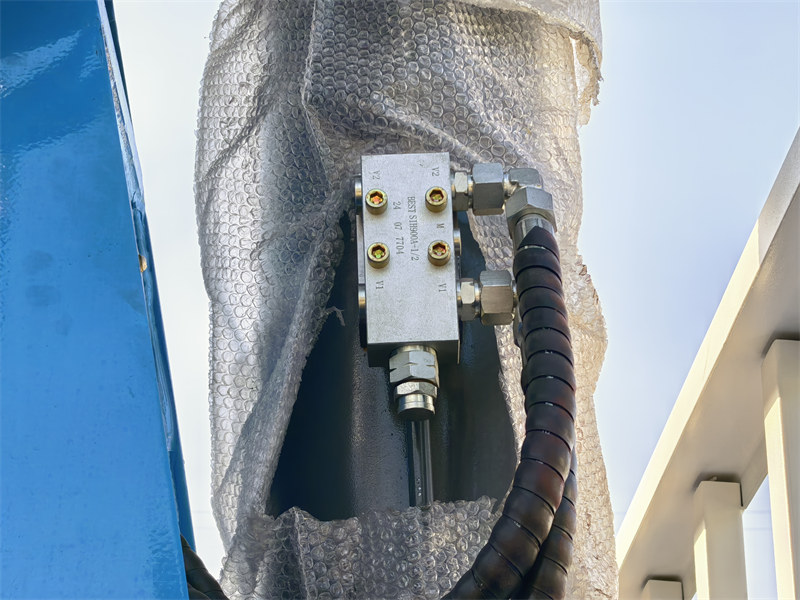

▣ Гідравлічний замок:

Постачальник – один з провідних китайських виробників гідравлічних компонентів та обладнання. Як основний стратегічний постачальник для великих вітчизняних підприємств, включаючи XCMG та Lovol, постачальник отримав сертифікати ISO9001, ISO14001, OHSAS18001 та EU CE, пропонуючи комплексні рішення для гідравлічних енергетичних систем.

▣ Гідравлічна лебідка:

1.Барабан має зварну конструкцію, що забезпечує високу міцність та гнучку адаптацію до різноманітних вимог клієнтів.

2.Гальмівні пружини використовують імпортні німецькі дискові пружини з передовими виробничими процесами.

3. Термічна обробка передбачає аустемперування (бейнітне гартування) для забезпечення рівномірної мікроструктури та стабільної роботи. Пружини характеризуються високою міцністю, хорошою ударною в'язкістю та винятковою стійкістю до розтріскування; внутрішня бейнітна структура забезпечує довший термін служби. Прецизійне вирубне обладнання забезпечує високу точність розмірів та якість продукції.

4. Шестерні виготовлені зі сталі 20CrMnTi, обробленої карбонітридним гартуванням для забезпечення високої міцності та гарної в'язкості. Ущільнення для гідравлічних гальм постачаються компанією Hansheng, що забезпечує надійну роботу та тривалий термін служби. Він оснащений планетарним редуктором NGB з рівномірним розподілом навантаження та високою вантажопідйомністю.

▣ Оцинковані фітинги:

Допоміжні елементи крана модернізовані до оцинкованих деталей, що значно підвищує стійкість до корозії та іржі, а також подовжує термін служби компонентів. Оцинковані поверхні мають рівномірну, блискучу та чисту обробку без плям іржі або патьоків, що покращує загальний вигляд крана.

▣ Імпортовані масляні сальники:

Циліндри використовують передову технологію герметизації та високопродуктивні масляні ущільнення Hallite, імпортовані з Великої Британії, що забезпечує чудовий герметичний ефект, стабільну роботу та тривалий термін служби.

▣ Збалансувальний клапан:

Він забезпечує ефективне блокування мікропротікань під час утримання стріли з важким вантажем та підйому підвішених вантажів. Це запобігає повільному опусканню та ненавмисному дрейфу основної та допоміжної стріл. Стріла піднімається та опускається плавно без ривків або тряски, з низьким ризиком внутрішніх протікань, витоку масла та нестабільної швидкості руху.

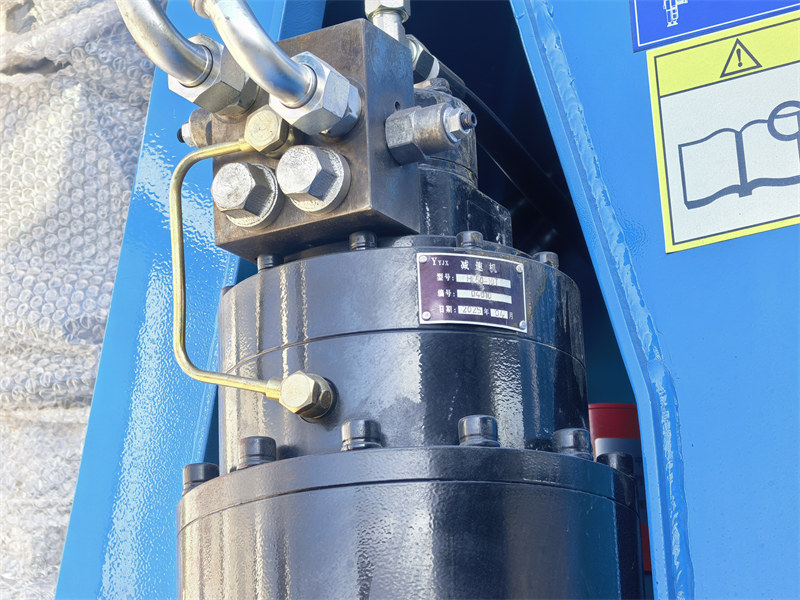

▣ Редуктор:

1. Корпуси зубчастих коліс та планетарні шарніри виготовляються методом точного кування для забезпечення щільної мікроструктури та високої міцності.

2. Гальмівні пружини також використовують імпортні дискові пружини.

3. Шестерні виготовлені зі сталі 20CrMnTi з обробкою нітроцементацією для забезпечення високої міцності та гарної в'язкості. Ущільнення гідравлічних гальм - це продукція Hansheng з надійною роботою та тривалим терміном служби.

4. Для досягнення високої несучої здатності застосовується планетарне зниження навантаження NGB з рівним розподілом навантаження.

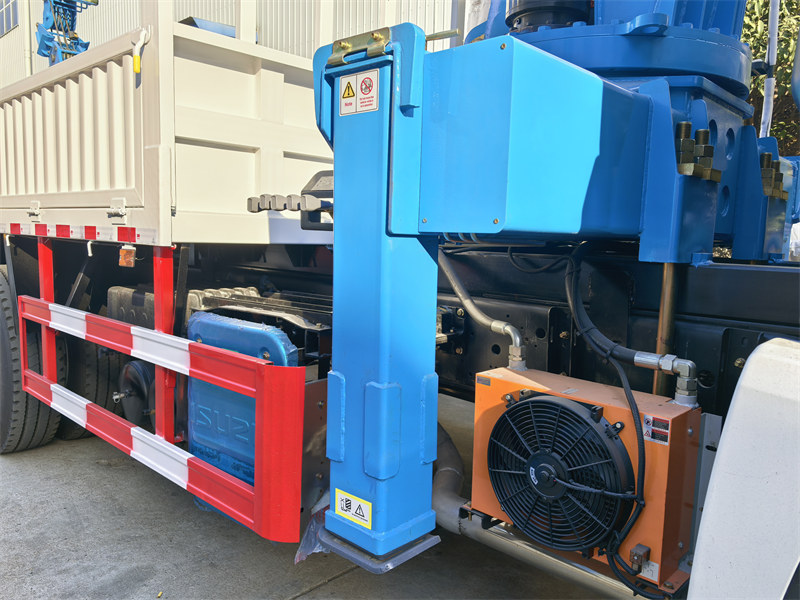

▣ Автоматичний термостатичний радіатор:

1. Автоматичний термостатичний радіатор великого перерізу з автоматичним регулюванням температури, що виключає часте ручне перемикання.

2. Ребриста високоефективна структура теплообміну забезпечує достатнє відведення тепла гідравлічної оливи та запобігає термічному окисленню та погіршенню стану гідравлічної рідини.

3. Це подовжує інтервал заміни оливи, запобігає таким несправностям, як старіння ущільнень, заїдання гідравлічного клапана та знос насоса/двигуна, спричинені надмірною температурою оливи, а також покращує термін служби та експлуатаційну надійність усього обладнання.

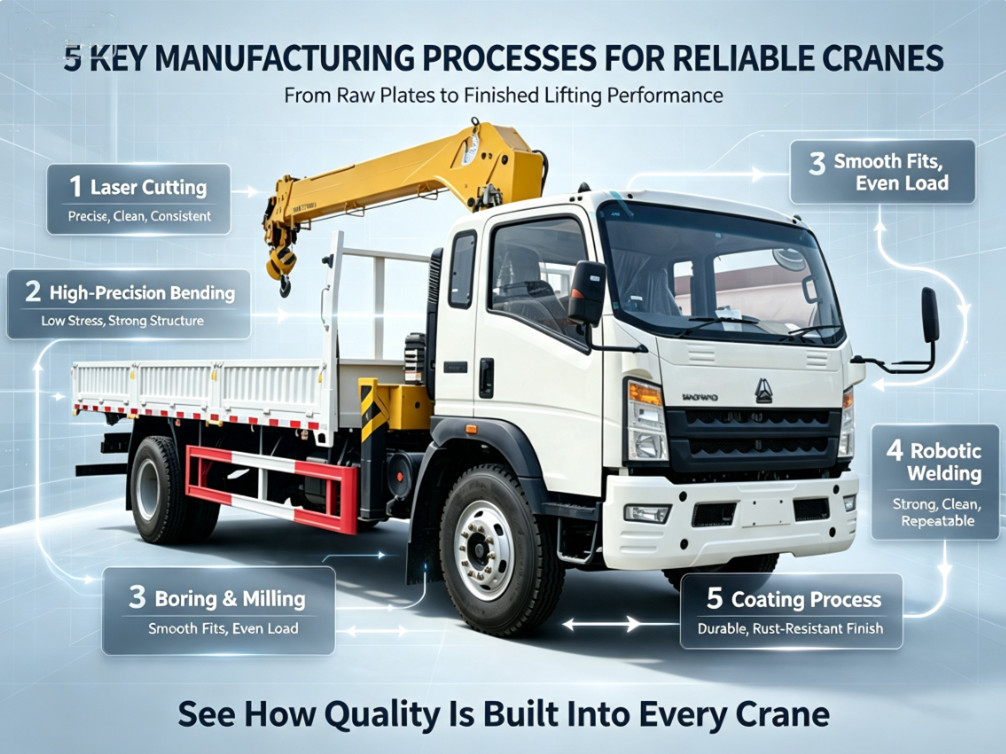

⚙П'ять критично важливих виробничих процесів для високоякісних автокранів:

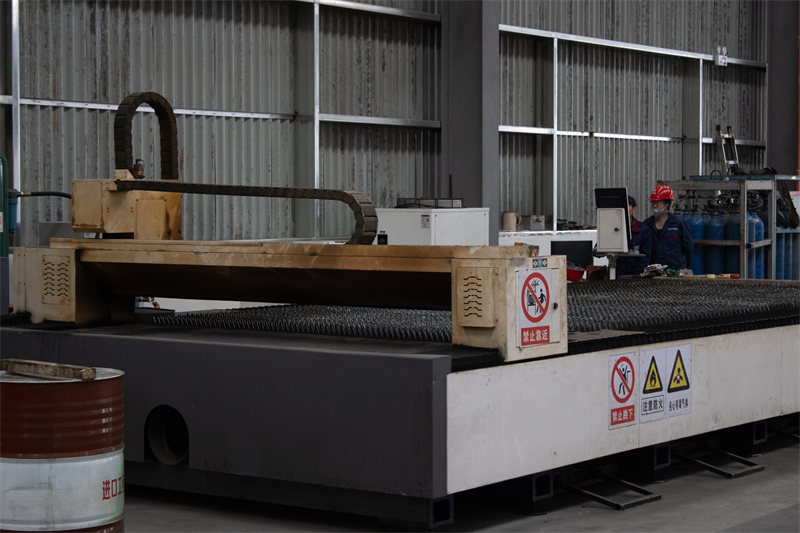

▣ Лазерне різання:

♦ Охоплює всі тонкі та середньої товщини листові компоненти для автокранів.

♦ Один верстат обробляє кілька завдань та виключає вторинну обробку.

♦ Він обробляє складні спеціальні форми, невеликі круглі отвори, гострі кути, порожнисті візерунки та витончені криволінійні профілі.

♦ Краї різу вертикальні та гладкі, без окалини та задирок. Плити залишаються без деформацій; тонкі листи, тонкі панелі з нержавіючої сталі та алюмінію залишаються рівними, не деформуючись та не скручуючись після різання.

♦ Обрізані краї пластин стійкі до знебарвлення та іржі.

♦ Чисті лазерно-різані поперечні перерізи мінімізують окислення, що полегшує подальше фарбування, гнуття та зварювання.

♦ Відмінна розмірна стабільність: сотні або тисячі деталей серійного виробництва мають однакові розміри та контури без людського фактора.

♦ Ідеально підходить для роботизованого зварювання та стандартизованих складальних ліній, утворюючи замкнуту прецизійну систему.

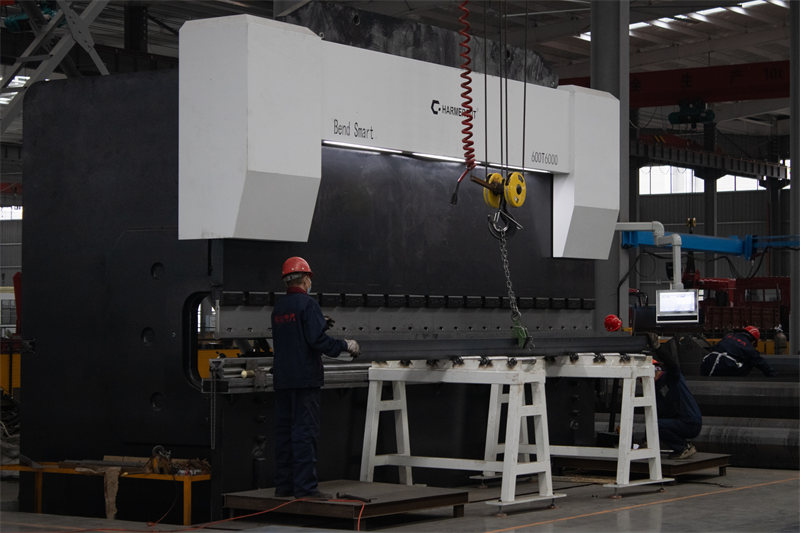

▣ Високоточне згинання:

♦ Високоточне гнуття дозволяє отримати плоскі панелі з низьким залишковим напруженням, що покращує міцність конструкції та запобігає деформації та розтріскуванню несучих компонентів стріли автокранів.

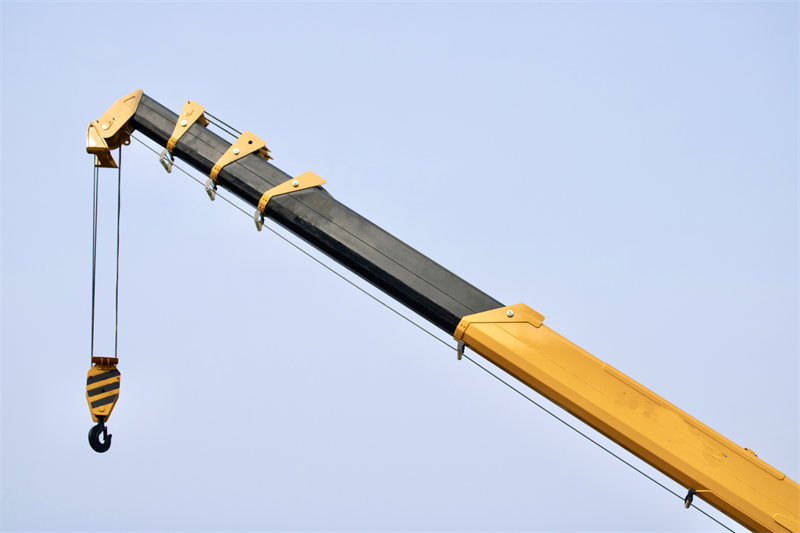

♦ Допуск труби стріли контролюється в межах ±1 мм, що забезпечує мінімальний зазор для плавнішого телескопування та зменшення коливань або заїдання.

♦ Висока точність труб стріли дозволяє ефективно зменшити конструктивні допуски завдяки модернізації обладнання.

♦ Допуск кожної секції стріли може бути зменшений на 4 мм порівняно зі звичайною обробкою, що забезпечує набагато плавніше висування та втягування стріли.

♦ Щільніше прилягання між секціями стріли створює сильніше зчеплення під час підйому вантажу. Оптимізує співвісність, симетрію та площинність; зігнуті поверхні є прямими та акуратними з вищою концентричністю після розточування.

♦ Запобігає зміщенню валів та отворів штифтів, нерівномірному розподілу напружень та передчасному розтріскуванню, спричиненому відхиленням від опорної точки.

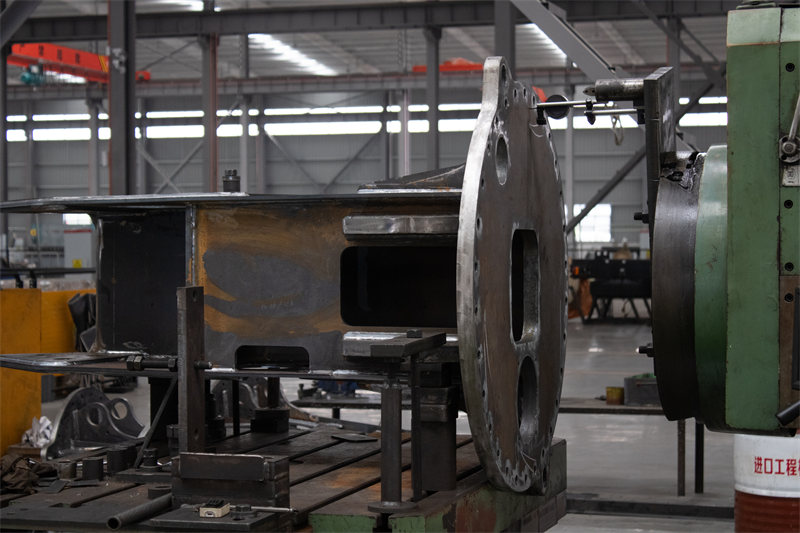

▣ Розточування та фрезерування:

Нудно: Обробляє круглі отвори, гарантуючи точний отвір, чудову округлість, точну концентричність та гладкі стінки отвору.

Фрезерування: Вирівнює та полірує поверхні заготовок, забезпечуючи виняткову рівність.

♦ Робочі поверхні характеризуються мінімальним відхиленням висоти та високою концентричністю.

♦ Отвори мають точний розмір, гарну округлість та відсутність еліптичних спотворень.

♦ Перпендикулярність отвору до поверхні та відстань між отворами суворо контролюються для щільного та безшовного складання.

♦ Підшипники, вали, штифти та фланці плавно прилягають без хитання; обертання стабільне, без ексцентриситету та надмірного зносу.

♦ Рівномірний розподіл зусилля створює щільний контакт між сполученими поверхнями, запобігаючи розхитування та розтріскування.

♦ Єдині розміри всіх заготовок забезпечують взаємозамінність запасних частин.

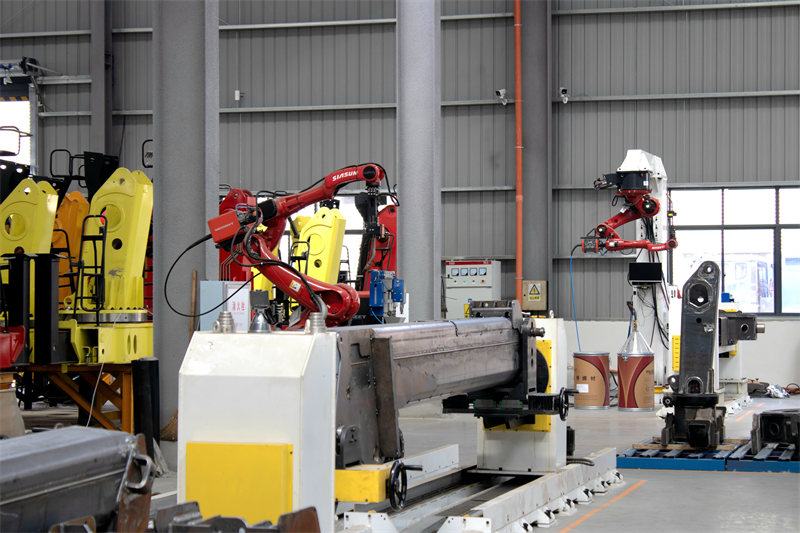

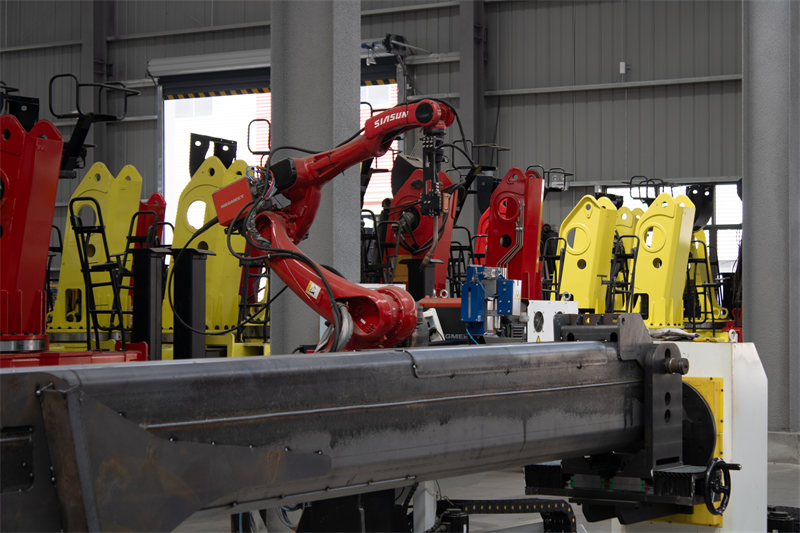

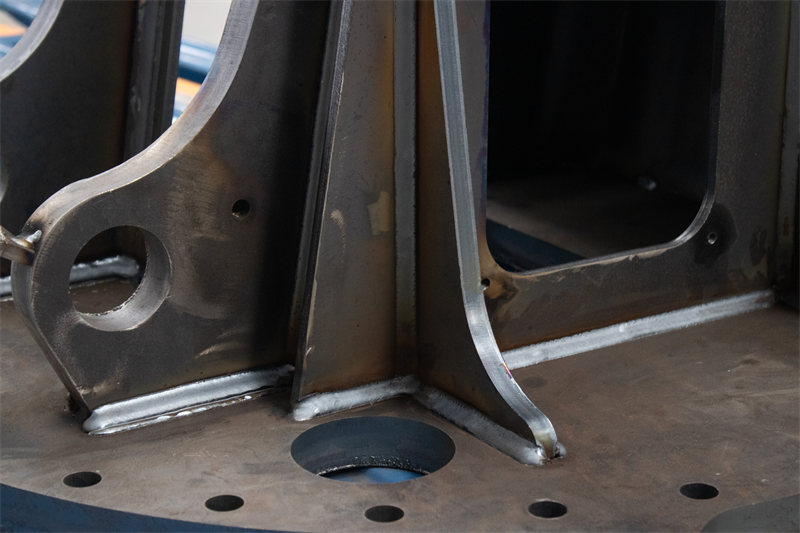

▣ Роботизоване зварювання:

♦ Рівномірне, естетичне формування зварного шва. Постійний шлях руху робота забезпечує однакову ширину шва та рівномірні хвилі зварного шва.

♦ Відсутність перекриття, підрізів або бризок зварювання. Для чистого зовнішнього вигляду не потрібно проводити значне шліфування після зварювання та зняття шлаку.

♦ Рівномірні точки зварювання запобігають утворенню зморшок та деформації. Стабільне підведення тепла забезпечує рівномірний нагрів, тому заготовки рідко деформуються або руйнуються.

♦ Довгі зварні шви та кругові зварні шви забезпечують чудову обробку завдяки безперервним швам без зазорів та плавним переходам між стиками.

♦ Рівномірне покриття захисним газом зменшує внутрішні дефекти та підвищує міцність на розрив і стійкість до втоми.

♦ Контрольоване підведення тепла та фіксований ритм зварювання забезпечують рівномірний розподіл внутрішніх напружень, запобігаючи розтріскуванню зварного шва в умовах подальшого згинання, навантаження та вібрації.

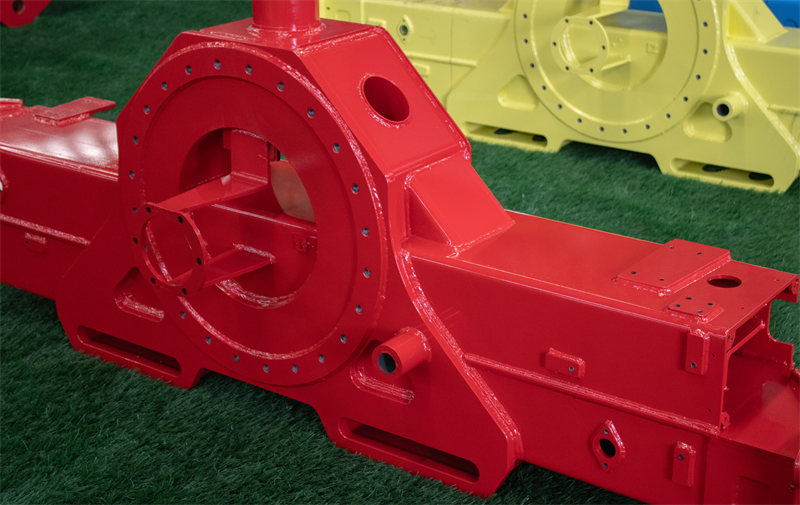

▣ Процес покриття краном:

♦ Дробоструминна обробка

Дробоструминна обробка видаляє окалину та забруднення з поверхонь заготовок для покращення зовнішнього вигляду. Дробоструминна обробка сталі створює текстуровану поверхню для покращення адгезії порошкового покриття. Переваги: ​​Ефективно знімає зварювальні напруги, знижує ризик руйнування від втоми та подовжує термін служби компонентів.

♦ Процес знежирення та миття

Процес: Попереднє знежирення → Знежирення → Попереднє промивання → Промивання → Обдування повітрям → Сушіння → Примусове охолодження

Знежирення: Видаляє жирові та масляні забруднення з поверхонь заготовок.

Миття: Використовується тепла вода вище 40°C для змивання жиру та плям з деталей.

Після промивання застосовується обдування повітрям під вільним кутом 360°, потім сушіння при температурі 120°C та примусове охолодження для зниження температури заготовки приблизно до 50°C.

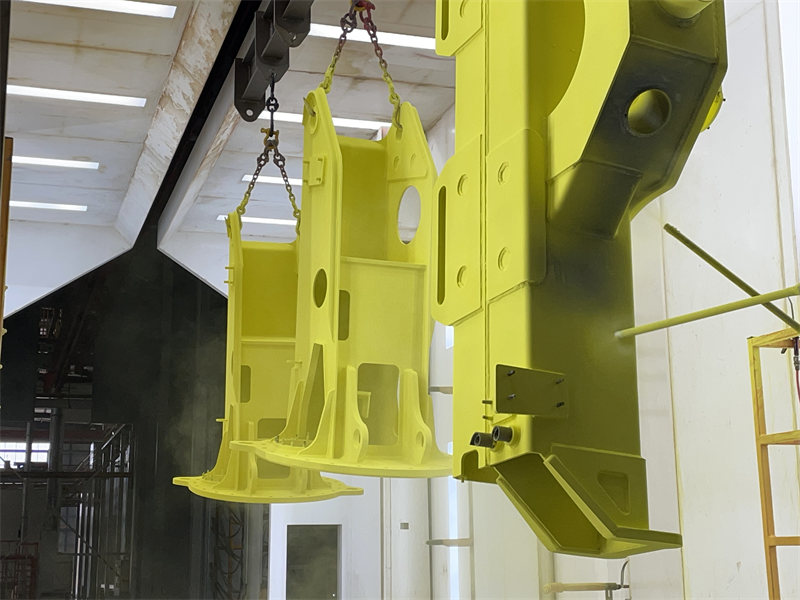

♦ Порошкове покриття

Заготовки транспортуються до станцій лазерного сканування для контурного сканування, а потім переносяться до камери порошкового фарбування. Завдяки технології багатоосьового з'єднання, понад 60 імпортних фарбопультів усередині камери формують рівномірні шари покриття на всіх поверхнях заготовок без сліпих зон.

♦ Засолювання та випікання

Заготовки транспортуються до кінцевої станції випікання. Імпортне інфрачервоне нагрівальне обладнання (IfraSol) забезпечує рівномірний нагрів від поверхні до ядра для швидкого плавлення порошку. Піч використовує двоетапний процес випікання: попередній нагрів до 120°C та основний нагрів до 240°C протягом 15–20 хвилин, що дозволяє порошку розплавитися, вирівняти та затвердіти для досягнення ідеальної обробки поверхні.
