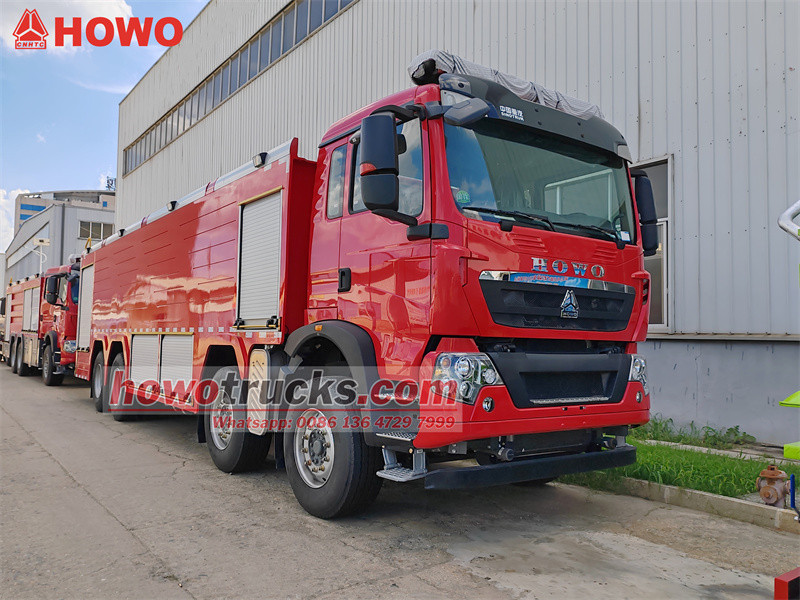

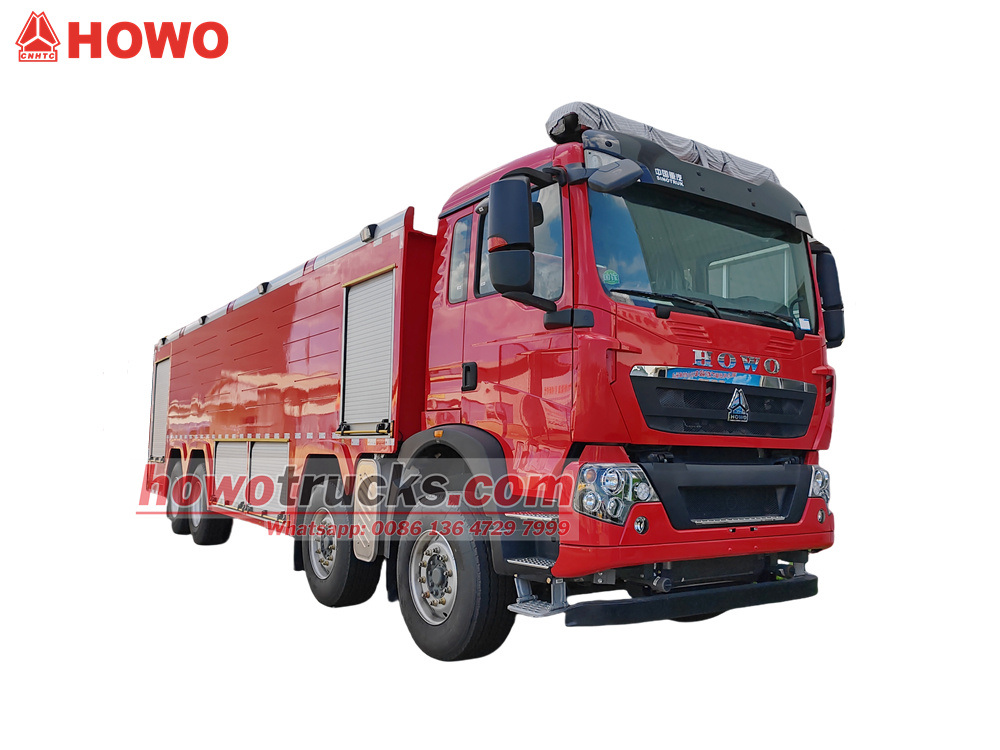

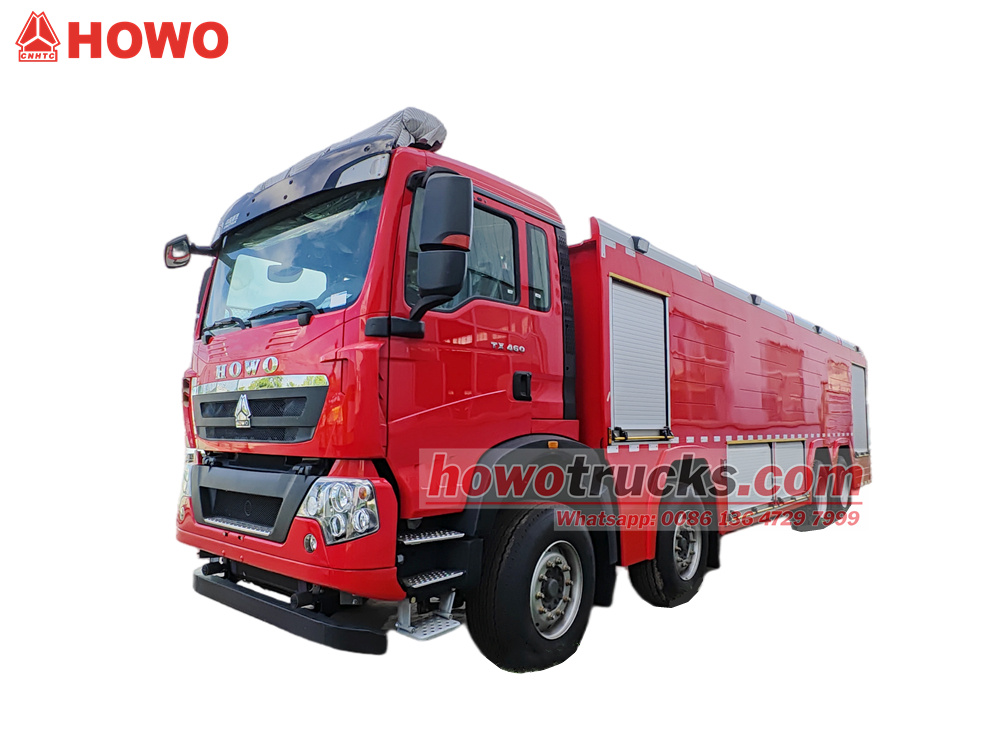

Важка піногасна пожежна машина Howo 8x4

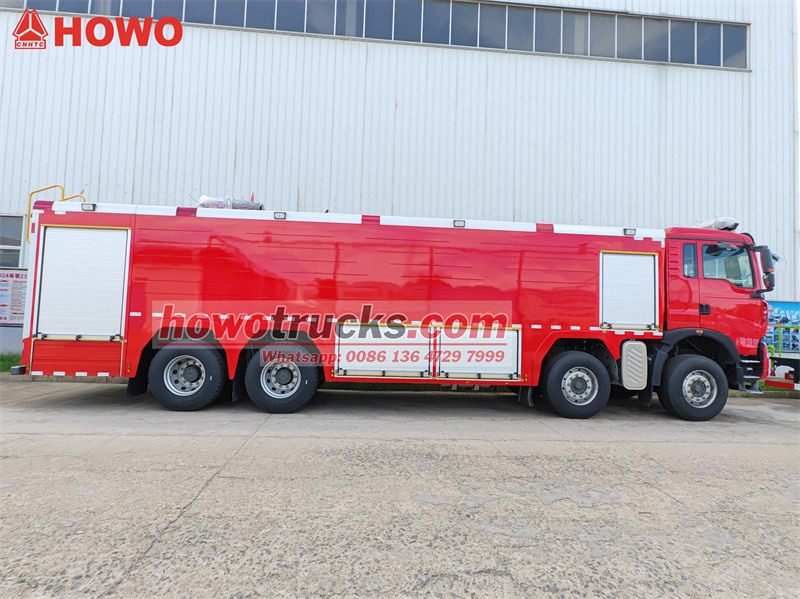

Пожежна машина HOWO 8x4 з пінополіуретаном оснащена шасі HOWO TX 8x4 потужністю 460 кінських сил, колісною базою 1800+3050+1350 мм, двигуном SINOTRUK MC11.46-61, коробкою передач HW15710L, у передній частині верхньої частини кузова розташовано ящик для зберігання, посередині – корпус бака з 16-кубовим резервуаром для води з вуглецевої сталі, 4-кубовим резервуаром з пінополіуретану з нержавіючої сталі. Ящик для обладнання під корпусом бака використовується для розміщення допоміжного пожежного обладнання, включаючи пожежні сокири, молотки, лопати, вогнегасники, пожежні костюми тощо. У хвості знаходиться насосне відділення, обладнане пожежним насосом CB10/100-XZ з витратою 100 л/с. Насосне відділення оснащене пожежним обладнанням, включаючи водозбірник, розподільник води, редуктор, пожежний шланг, пінополіуретан, а у верхній частині корпусу цистерни – двоцільовий пожежний монітор PL8/64 з пінополіуретаном.
Працездатність :
16000L + 4000 LТип кабіни :
HOWO TX460 luxury cab with sleep berthСистема приводу :
8x4Колісна база (мм) :
1800+3050+1350Специфічний для двигуна :
460 HP / MC11.46-61Коробка передач :
HW15710L, manual, 10 forwards & 2 reversesПередня вісь (кг) :
6500x2Задня вісь (кг) :
9000x2The Важка піногасна пожежна машина Howo 8x4 – це великомасштабне основне пожежне обладнання, яке поєднує в собі функції пожежної машини з резервуаром для води та пожежної машини з піною. Воно використовує важке шасі Howo 8x4 та оснащене потужним двигуном Sinotruk MC11.46-61. Верхній резервуар для води має велику вантажопідйомність, а резервуар для піни також має велику місткість. У поєднанні з потужним пожежним насосом CB10/100 та пожежним лафетом PL8/48 з високою продуктивністю та великою дальністю дії, а також повним комплектом допоміжного пожежогасіння, загальна конструкція утворює потужну силу для боротьби з джерелами вогню. Воно широко використовується в різних великомасштабних пожежогасіннях у містах, на промислових та гірничодобувних підприємствах, нафтохімічних підприємствах та в інших галузях.

Наш завод є професійним виробником у сфері вантажних автомобілів,
гарантуємо, що вся продукція абсолютно нова та високої якості.
»Ⅰ.Визначення та вступ до продукту:
Виробник:CS TRUCKS GROUP LIMITED
Особливості
• Потужний: Двигун потужністю 460 кінських сил у поєднанні з перевіреним шасі забезпечує швидкий час реагування.
• Велика місткість рідини: Загальна місткість 20 кубічних м³ (16 кубічних м³ води + 4 кубічних м³ піни) забезпечує стабільну експлуатаційну здатність.
• Комплексний функціонал: Комбіноване гасіння водою та піною підходить для широкого спектру типів пожеж.
• Ефективна експлуатація: Високопродуктивний водяний насос та далекобійні пожежні лафети дозволяють швидко гасити та контролювати великі пожежі.
• Добре оснащений: Обладнання класифіковане та легкодоступне, що відповідає потребам різних пожежогасіння та аварійно-рятувальних операцій.
» II.Параметр продукту для HOВО8x4 піна для водиtruck:
| Пожежна машина HOWO TX 8x4 з пінопожежним двигуном | |||
| Основна специфікація | Марка вантажівки | POWERSTAR | |
| Загальні розміри (Д*Ш*В) | 9825*2550*3640 мм | ||
| Кабіна | Кабіна HOWO TX460, півторарядна, з кондиціонером, електросклопідйомниками, USB | ||
| Повна маса/Споряджена маса | 31000/13200 кг | ||
| Шасі | Модель шасі | HOWO, Техас | |
| Модель приводу | 8X4, лівосторонній кермо | ||
| Навантаження на передню/задню вісь | 13000/18000 кг (обидві 2 осі) | ||
| Колісна база | 1800+3050+1350 мм | ||
| Розмір і номер шин | 12.00R20, 12+1 колесо | ||
| Спосіб передавання | Коробка передач SINOTRUK HW15710L, механічна, 10 передач вперед і 2 назад | ||
| Колір | Червоний, стандартний. | ||
| Максимальна швидкість | 82 км/год | ||
| Двигун | Тип двигуна | Рядний шестициліндровий, водяного охолодження, чотиритактний, з наддувом та проміжним охолодженням, системою впорскування Common Rail високого тиску | |
| Модель двигуна | SINOTRUK MC11.46-61 | ||
| Кінська сила | 460 к.с./ 338 кВт | ||
| Зміщення | 10,518 л | ||
| Максимальний крутний момент | 2200 Н·m | ||
| Номінальна швидкість | 1900 об/хв | ||
| Викиди | ЄВРО 6 | ||
| ТЕХНІЧНІ ХАРАКТЕРИСТИКИ РЕЗЕРВУАРА ДЛЯ ВОДИ ТА РЕЗЕРВУАРА ДЛЯ ПІНИ | |||
| Танк | Місткість | Резервуар для води на 16 000 літрів та резервуар для піни на 4000 літрів | |
| Матеріал | Бак для води з вуглецевої сталі, бак для піни з нержавіючої сталі | ||
| Пожежний насос | Модель | CB10/100-XZ | |
| Тиск | 1 МПа | ||
| Максимальний робочий тиск | 1,56 МПа | ||
| Флюс | 100 л/с | ||
| Максимальна висота всмоктування | 7m | ||
| Номінальна швидкість | 2320±50 об/хв | ||
| Співвідношення швидкості | 1:1,03 | ||
| Пожежний монітор | Модель | PL8/64 | |
| Потік | 64 л/с | ||
| Номінальний робочий тиск | 0,8 МПа | ||
| Діапазон | Вода | ≥75m | |
| Піна | ≥70m | ||
| Стандартна конфігурація | Сигналізація, що обертається, встановлена на верхній частині кабіни, має драбину, має люк | ||
» Ⅲ.ПродуктДеталі

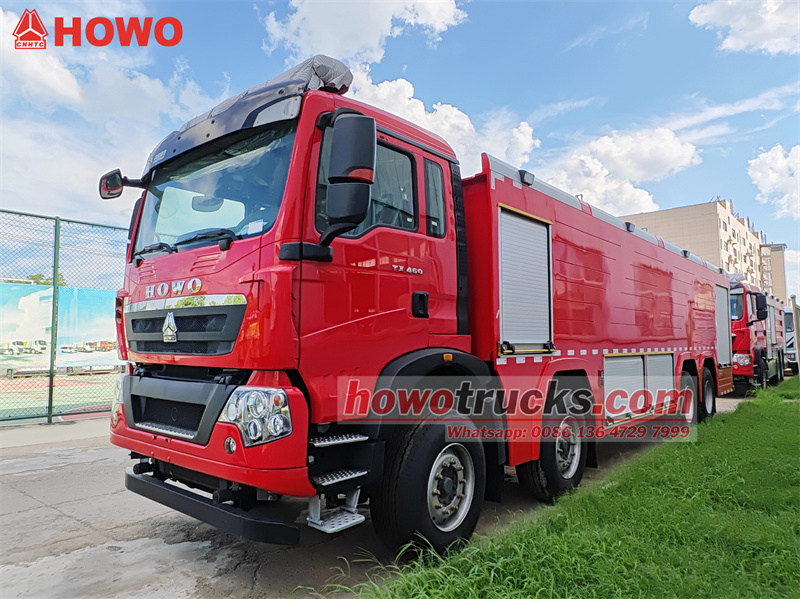

Потужна та надійна система шасі
Ця пожежна машина використовує надміцне спеціалізоване шасі Sinotruk HOWO TX серії 8x4, що забезпечує міцну основу та потужну маневреність.
• Трансмісія: 8x4 (чотири спереду та вісім ззаду), колісна база 1800 мм, 3050 мм та 1350 мм, що забезпечує високу вантажопідйомність та чудові ходові якості, що адаптуються до різноманітних складних дорожніх умов.
• Двигун: Оснащений дизельним двигуном Sinotruk MC11.46-61, з робочим об'ємом 10,52 літра та максимальною потужністю 460 кінських сил. Цей двигун потужний, дуже надійний та відповідає нормам викидів Euro VI.
• Спосіб передавання: Оснащений механічною коробкою передач Sinotruk HW15710L. Ця коробка передач перевірена в експлуатації, має високий крутний момент і ідеально підходить для двигуна, забезпечуючи стабільну та ефективну вихідну потужність.

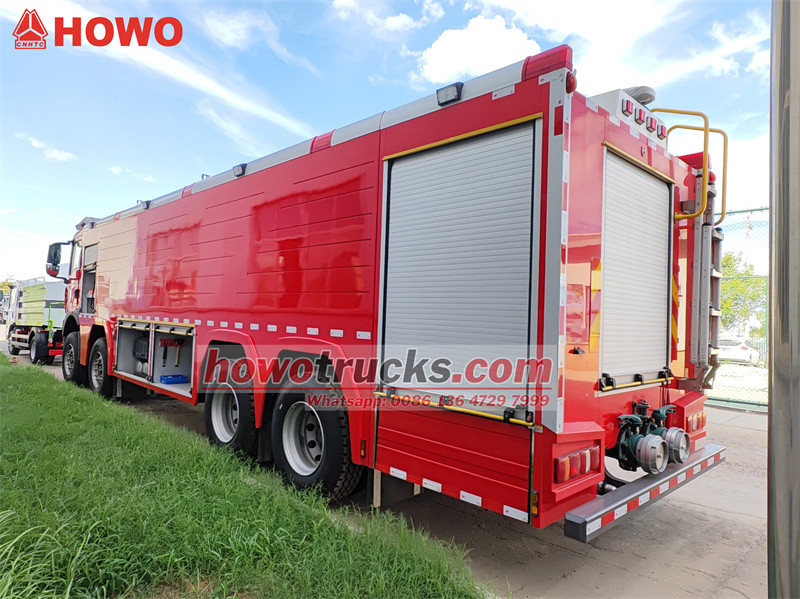

Повністю функціональна надбудова

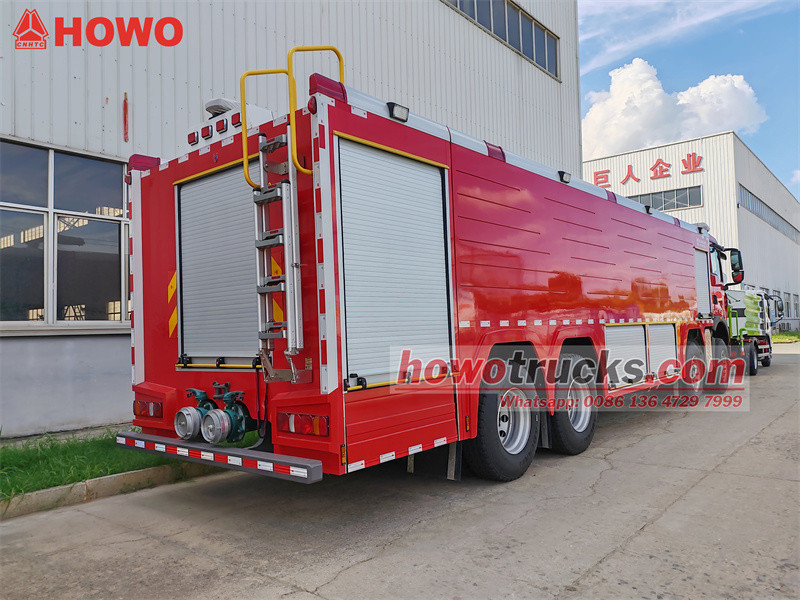

Надбудова має класичну трисекційну конструкцію «передня частина-центр-задня частина», що забезпечує компактну структуру та чітко визначені функціональні зони.

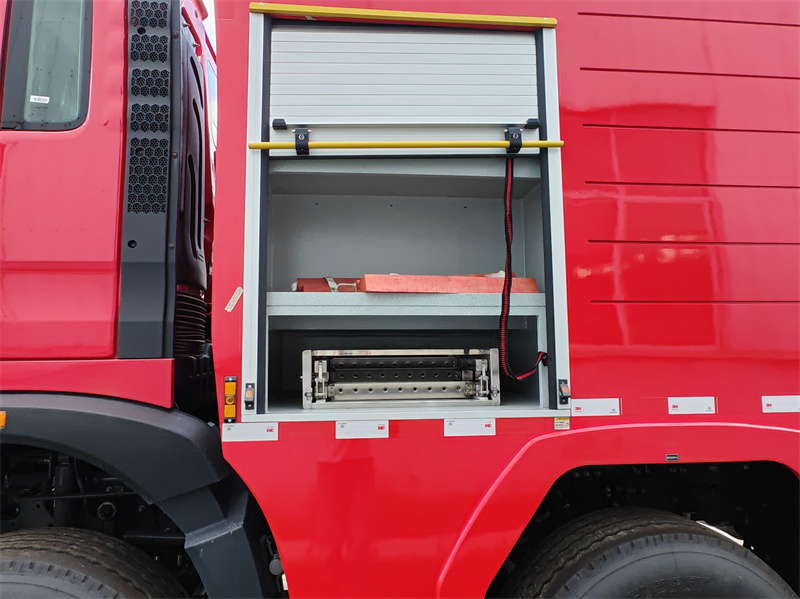

1. Передній блок обладнання: Розташований за кабіною, він забезпечує достатньо місця для зберігання різних бортових пожежних інструментів.
2. Центральний резервуар: Основна зона зберігання рідини.
◇ Резервуар для води: Виготовлений з вуглецевої сталі, місткістю 16 кубічних метрів, він забезпечує достатнє запас води для тривалого пожежогасіння.
◇ Пінопластовий бак: Виготовлений з нержавіючої сталі, місткістю 4 кубічні метри, він використовується для гасіння пожеж, пов'язаних з легкозаймистими рідинами, такими як олії та хімікати.

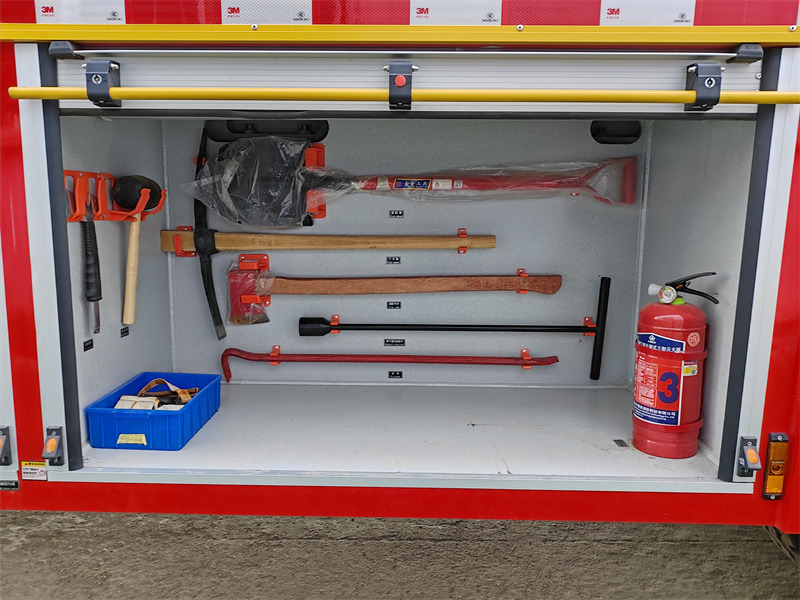

3. Нижній ящик для обладнання: Розташований під резервуаром, він пропонує високий рівень використання простору. Він оснащений рулонними дверима з алюмінієвого сплаву, які легко відкриваються, водонепроникні та пилонепроникні. У ньому розміщується різне пожежогасильне обладнання:
◇ Інструменти для знесення: Пожежна сокира, пожежний молот, залізний нашийник та пожежні ножиці.

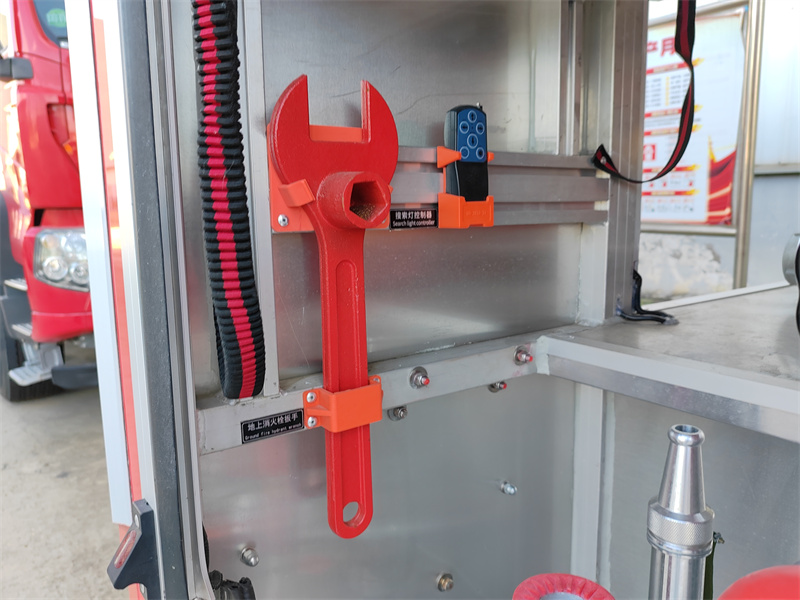

◇ Інструменти для екстреної допомоги: Пожежна лопата, пожежна кирка та багатофункціональний гайковий ключ. o Захисне спорядження: пожежна форма, дихальний апарат.
◇ Допоміжне обладнання: Вогнегасники, захисні кожухи для шлангів, обмотки для шлангів, редуктори тощо.

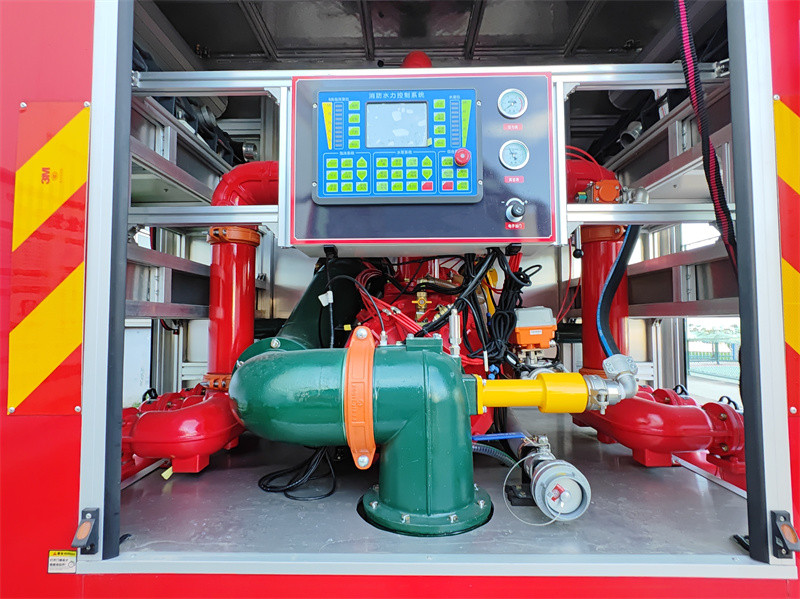

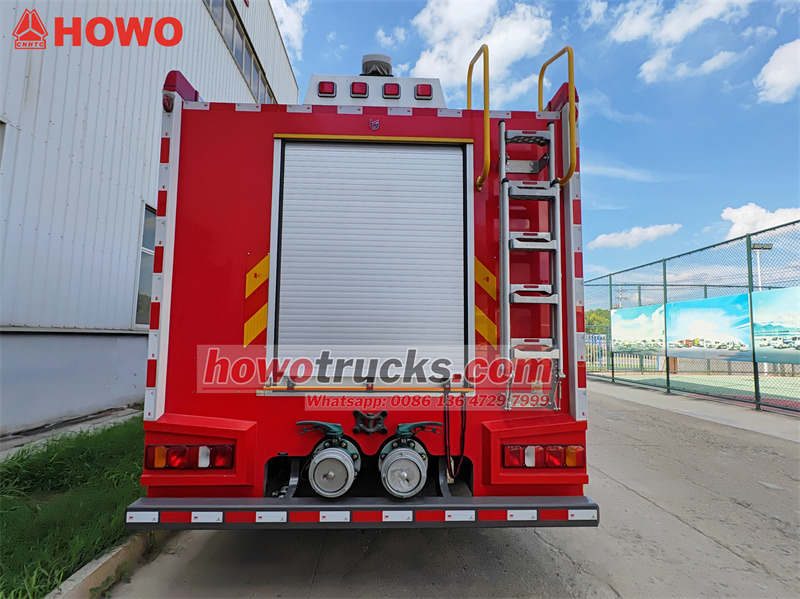

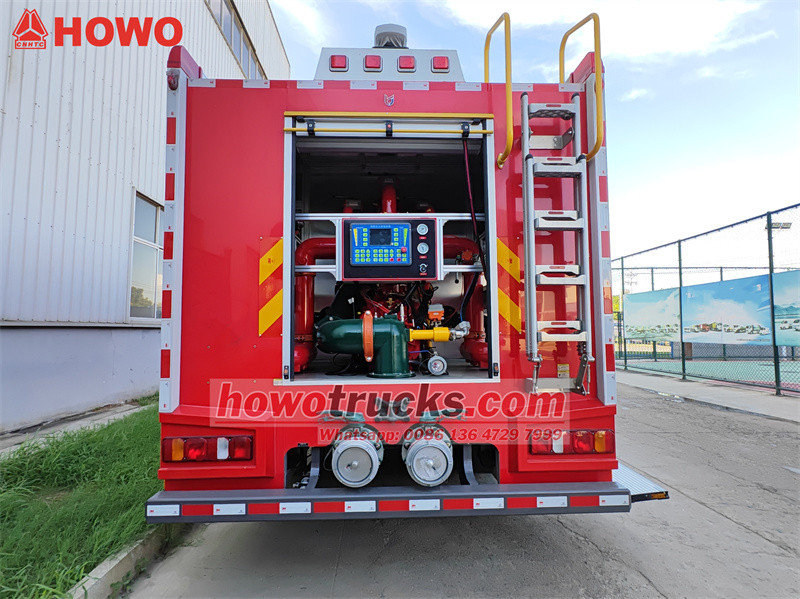

4. Кормова насосна станція: Містить «серце» пожежної машини—система пожежного насоса CB10/100-XZ.

Високоефективна система пожежогасіння Core
Система пожежогасіння пропонує чудову продуктивність, здатна розпилювати як чисту воду, так і повітряну піну, що дозволяє використовувати різноманітні тактики пожежогасіння.
• Пожежний насос: Оснащений пожежним насосом CB10/100-XZ, встановленим на транспортному засобі, з продуктивністю 100 л/с при тиску 1,0 МПа, він має високий тиск на виході та надійну водопровідну здатність.
• Пожежний монітор: На верхній частині резервуара встановлено монітор піни/води PL8/64 подвійного призначення.
◇ Він може розпилювати як потужні струмені води, так і рідку піну. Він пропонує високу швидкість потоку (64 л/с), велику дальність (≥75 м для води, ≥70 м для піни), концентрований струмінь, високий коефіцієнт піноутворення та велика площа покриття. Він також має можливості як розпилення, так і прямого потоку. Фіксатори панорамування та нахилу забезпечують гнучку роботу, а монітор може обертатися горизонтально та вертикально.

• Система дозування піни: Вбудований механічний змішувач для дозування піни дозволяє змішувати піну в пропорціях 3% або 6%, що забезпечує легкість експлуатації та швидку реакцію.

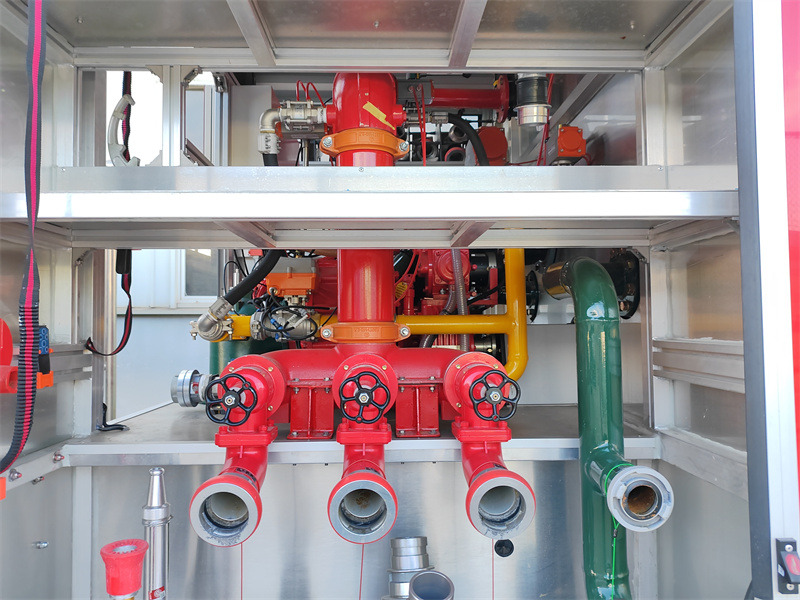

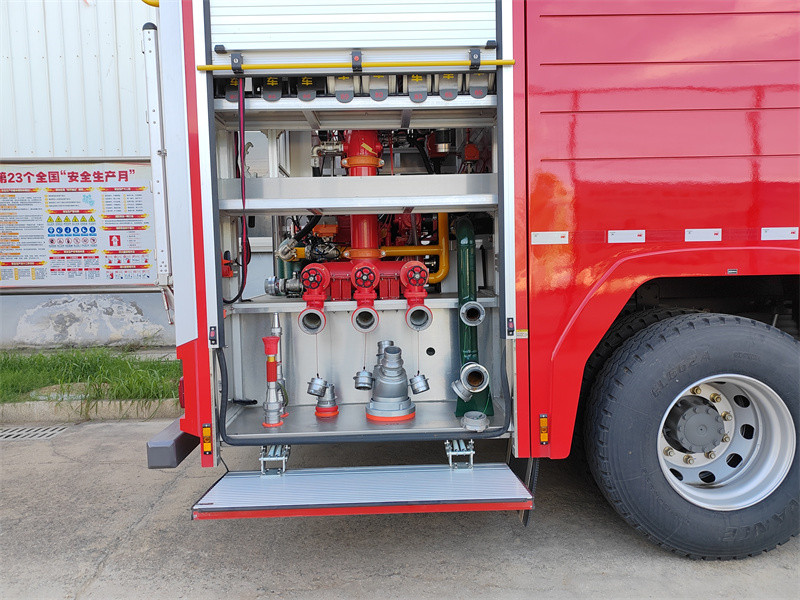

• Протипожежне обладнання (насосна):

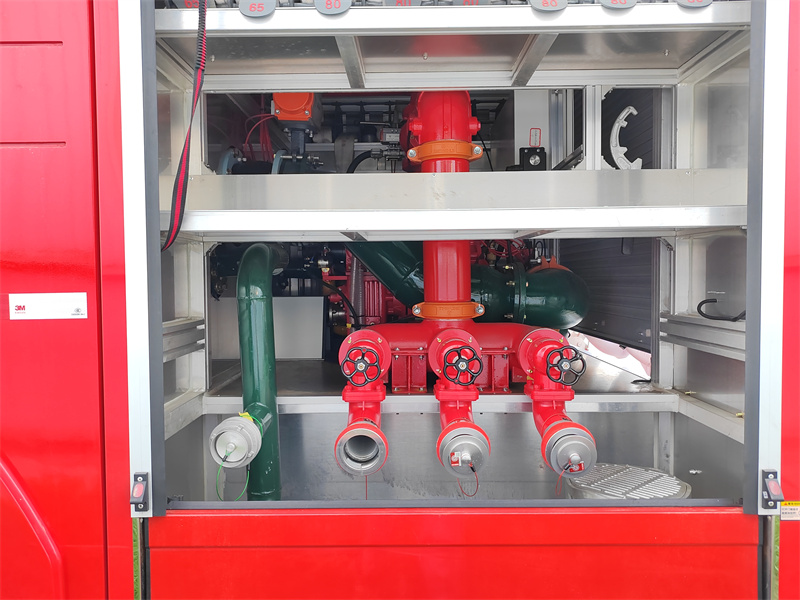

◇ Обладнання для відсмоктування води: Водозбірник, фільтр для води, розподільник води.
◇ Обладнання для водопостачання: Розподільник води, редуктор.
◇ Обладнання для розпилення: Багатофункціональний пожежний шланг, пінопласт, водяний шланг тощо.
»Ⅳ. Принцип пожежогасіння:
● Принцип пожежогасіння пожежної машини HOWO 8x4 з піною базується на подвійному механізмі «придушення охолодження + ізоляція від задухи». Під час гасіння пожеж твердих тіл її пожежний насос CB10/100-XZ забирає воду з резервуара для води з вуглецевої сталі об'ємом 16 кубічних метрів. Потім великий потік води розпилюється через пожежний лафет PL8/64 або водяну форсунку, швидко поглинаючи тепло та знижуючи температуру палаючого матеріалу нижче точки займання, ефективно охолоджуючи вогонь.
● Для рідких пожеж (таких як нафта) піногасна рідина в резервуарі з піни з нержавіючої сталі об'ємом 4 кубічні метри змішується з водою у пропорційному співвідношенні (3% або 6%) та розпилюється через пожежний лафет або пінну форсунку, утворюючи шар піни, який покриває палаючу поверхню. Вода в піні додатково охолоджує вогонь, одночасно перекриваючи доступ повітря та кисню, досягаючи подвійного ефекту придушення вогню.
● Транспортний засіб також оснащений розподільником води та водозбірником, що дозволяє гнучко перемикатися між джерелами води та багатоканальним водопостачанням, покращуючи можливості сталого пожежогасіння та адаптуючись до вимог складних пожежних ситуацій.
Специфікації | Робочий стан | Потік | Тиск на виході | Номінальна швидкість | Потужність на валу | Глибина всмоктування |
CB10/100 | 1 | 100 | 1.0 | 2270±50 | 154 | 3 |
2 | 70 | 1.3 | 2320±50 | 140 | 3 | |
3 | 50 | 1.0 | 2050±50 | 115 | 7 |
Пожежний насос CB10/100
Модель | Потік (Л/с) | Діапазон(m) | Номінальний робочий тиск(МПа) | Обертання висоти тону (°) | Горизонтальне обертання (°) | Довжина × Ширина × Висота (mm) | Вага (Kg) | |
Вода | Піна | |||||||
PL8/64 | 64 | ≥75 | ≥70 | 0,8 | -45~+70 | 0~360 | 1440*425*600 | 27 |
Пожежний монітор PL8/64
