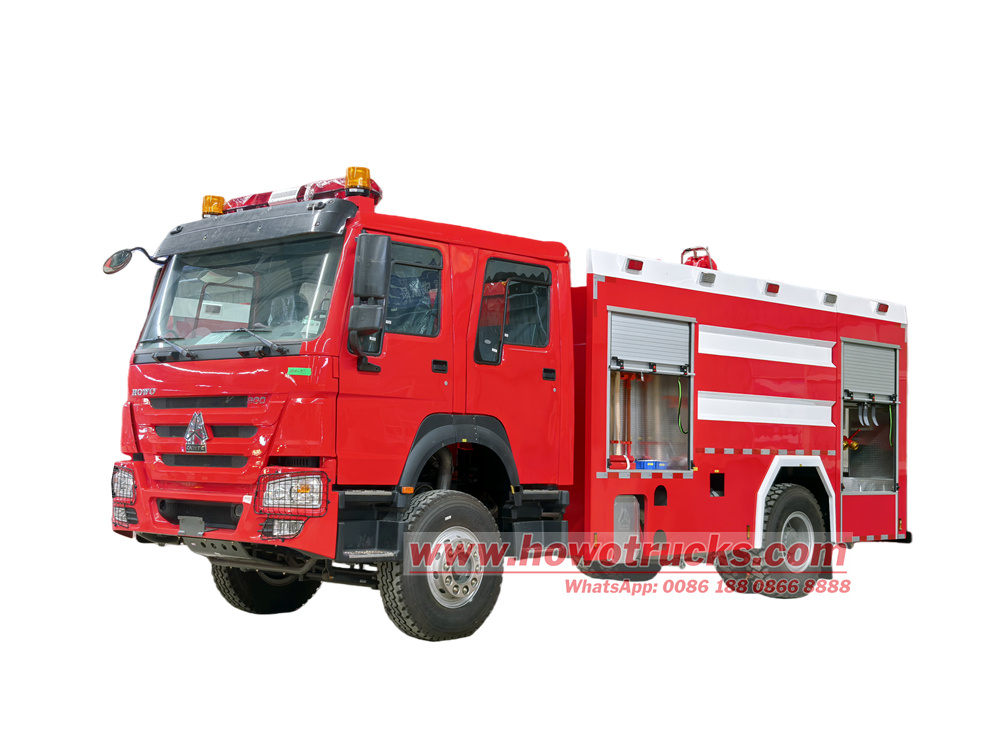

Рятувальна вантажівка-качка Sinotruk HOWO для поліції

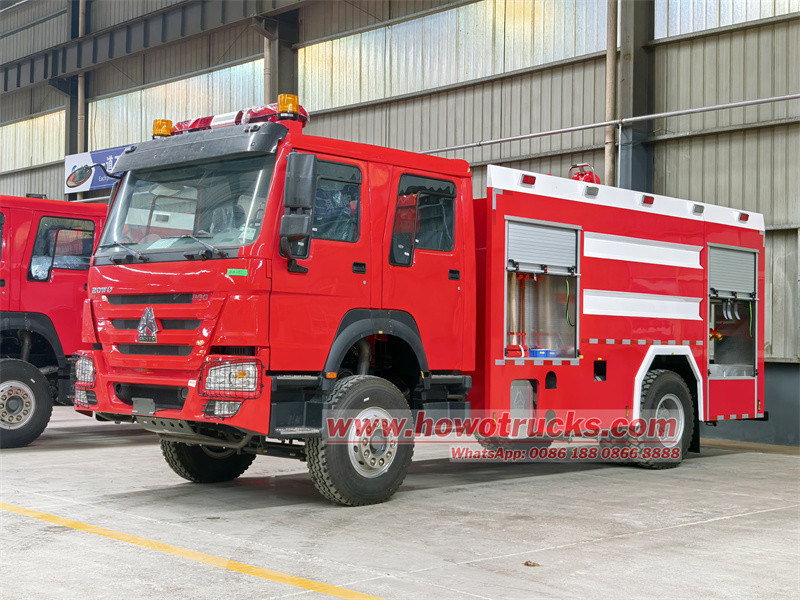

Пожежна машина Howo з пінополіуретаном об'ємом 5 кубічних метрів оснащена кабіною Sinotruk HW76 з колісною базою 4600 мм, двигуном WEICHAI WP10.300E22 та коробкою передач HW19710. У передній частині надбудови розташований відсік для обладнання, де зберігається різне пожежогасіння, а в середній секції - резервуар для води з вуглецевої сталі об'ємом 4 кубічні метри та резервуар для пінополіуретану об'ємом 1 кубічний метр. У задній частині розташоване насосне відділення, обладнане пожежним насосом CB10/60-RS, панеллю керування та деяким пожежогасінням. На даху встановлено пожежний монітор PL8/48.
Працездатність :
5000LТип кабіни :
HOWO HW76Система приводу :
4X2Колісна база (мм) :
4600Специфічний для двигуна :
300 HP / WEICHAI WP10.300E22Коробка передач :
HW19710 , manual, 10 forwards & 2 reversesПередня вісь (кг) :
9500Задня вісь (кг) :

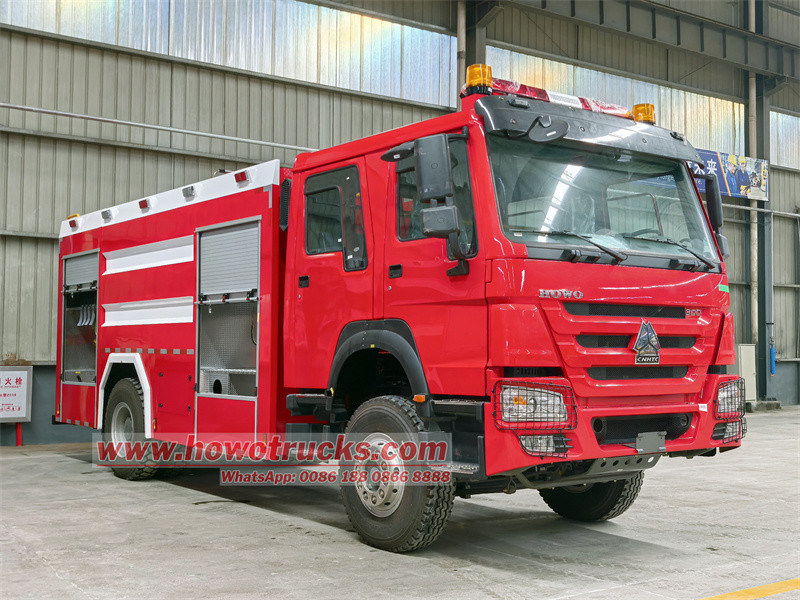

16000kgThe Рятувальна вантажівка-качка Sinotruk HOWO для поліції – це високомобільна, швидко реагуюча пожежна машина середнього розміру з розпиленням піни, що підходить для пожежно-рятувальних операцій у містах, селищах, промислових та гірничодобувних підприємствах, а також портах. Модифікована на базі шасі Sinotruk Howo HW76, оснащена двигуном потужністю 300 кінських сил, машина має раціональне компонування, надійну роботу та 5-кубічний резервуар для води та піни, а також високоякісний пожежний насос та монітор, що забезпечує їй чудові можливості для пожежогасіння.

Наш завод є професійним виробником у сфері вантажних автомобілів,
гарантуємо, що вся продукція абсолютно нова та високої якості.
»Ⅰ.Визначення та вступ до продукту:
Виробник:CS TRUCKS GROUP LIMITED
Особливості
Надійне шасі: Використовує шасі Sinotruk HW76, двигун Weichai потужністю 300 к.с. та коробку передач HW19710, що забезпечує високу потужність та ефективну трансмісію.
Практичний танк: Резервуар для води об'ємом 4 кубічні метри та резервуар для піни об'ємом 1 кубічний метр, що підходить для комбінованого гасіння води та піни при пожежах малого та середнього розміру.
Потужні засоби пожежогасіння: Оснащений насосом CB10/60-RS та водяною гарматою PL8/48, встановленою на даху, що забезпечує високу швидкість потоку, швидке вбирання води та велику дальність польоту.
Розумна структура: Чітко визначені зони для переднього обладнання, середнього резервуара та заднього насосного відділення, що забезпечує легкий доступ до обладнання.
Широке застосування: Підходить для початкового пожежогасіння в міських районах, містечках, промислових та гірничодобувних об'єктах, нафтобазах та хімічних заводах.

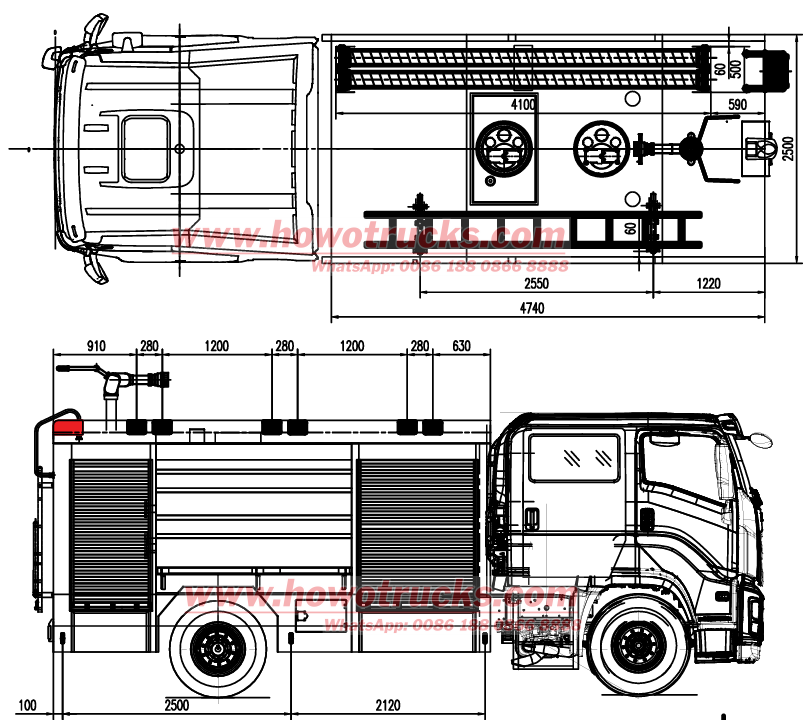

» II.Параметр продукту для HOВОПожежно-рятувальна машина з піною потужністю 300 к.с.:
| Пожежна машина HOWO 5cbm з пінополіуретаном | |||
| Основна специфікація | Марка вантажівки | CS TRUCKS | |
| Загальні розміри (Д*Ш*В) | 8580×2540×3660 мм | ||
| Кабіна | Кабіна HOWO HW76, дворядна, з кондиціонером, електросклопідйомниками, USB | ||
| Повна маса/Споряджена маса | 16000/10500 кг | ||
| Модель приводу | 4x2, лівосторонній кермо | ||
| Навантаження на передню/задню вісь | VGD95, 9500/MCX16, 16000 кг | ||
| Колісна база | 4600 мм | ||
| Розмір і номер шин | 12.00R20, 6+1 колесо | ||
| Спосіб передавання | SINOTRUK HW19710, механічна коробка передач, 10 передніх та 2 задніх | ||
| Колір | Червоний, стандартний. | ||
| Двигун | Тип двигуна | Рядний шестициліндровий, водяного охолодження, чотиритактний, з наддувом та проміжним охолодженням, системою впорскування Common Rail високого тиску | |
| Модель двигуна | WEICHAI WP10.300E22 | ||
| Кінська сила | 300 к.с./ 221 кВт | ||
| Зміщення | 9,726 л | ||
| Викиди | ЄВРО 2 | ||
| Верхня частина тіла | |||
| Танк | Місткість | Резервуар для води на 4000 літрів,Резервуар для піни на 1000 літрів | |
| Матеріал | Бак для води з вуглецевої сталі, бак для піни з нержавіючої сталі | ||
| Пожежний насос | Модель | CB10/60-RS | |
| Тиск | 1 МПа | ||
| Максимальний робочий тиск | 1,082 МПа | ||
| Максимально допустимий тиск на вході | 0,4 МПа | ||
| Флюс | 60 л/с | ||
| Максимальна висота всмоктування | 7m | ||
| Номінальна швидкість | 3200±50 об/хв | ||
| Співвідношення швидкості | 1:1,44 | ||
| Пожежний монітор | Модель | PL8/48 | |
| Потік | 48 л/с | ||
| Номінальний робочий тиск | 0,8 МПа | ||
| Діапазон | Вода | ≥70 м | |
| Піна | ≥60m | ||
| Обертання висоти тону | - 45~+70° | ||
| Горизонтальне обертання | 0~360° | ||


» Ⅲ.Конфігурація шасі

• Кабіна: Подовжена кабіна Sinotruk HW76 забезпечує чудову оглядовість та комфортну їзду.
• Колісна база: 4600 мм
• Двигун: Дизельний двигун Weichai WP10.300E22, об'єм 9,726 л, максимальна потужність 220 кВт/300 к.с.
• Спосіб передавання: 10-ступінчаста механічна коробка передач Sinotruk серії HW19710 забезпечує чітке перемикання передач, високу ефективність трансмісії та адаптивність до складних дорожніх умов.

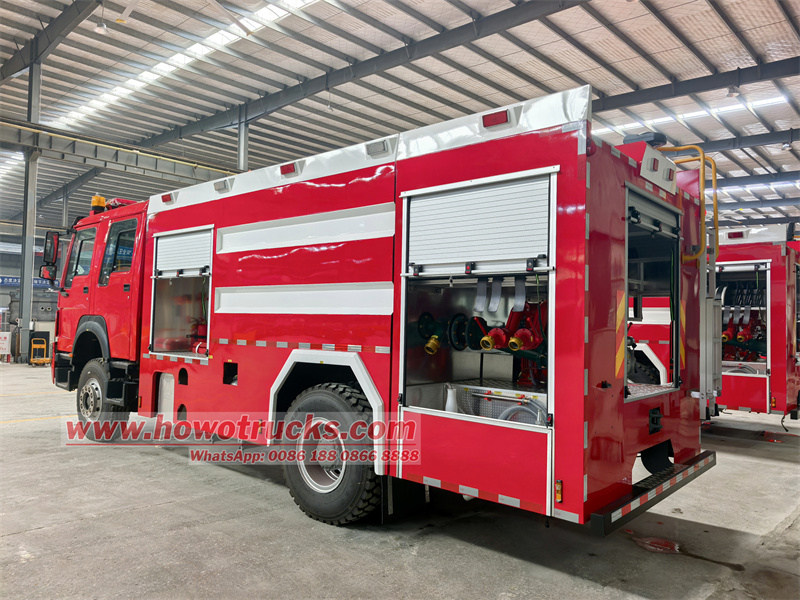

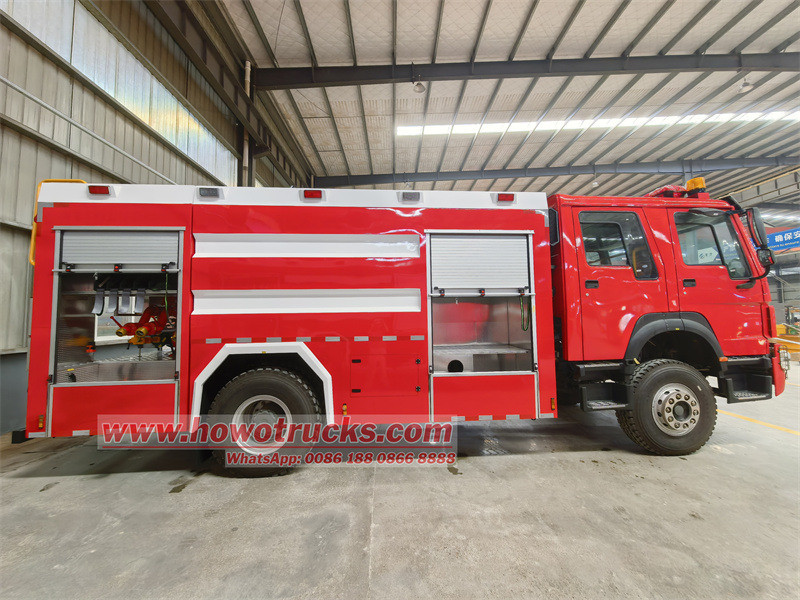

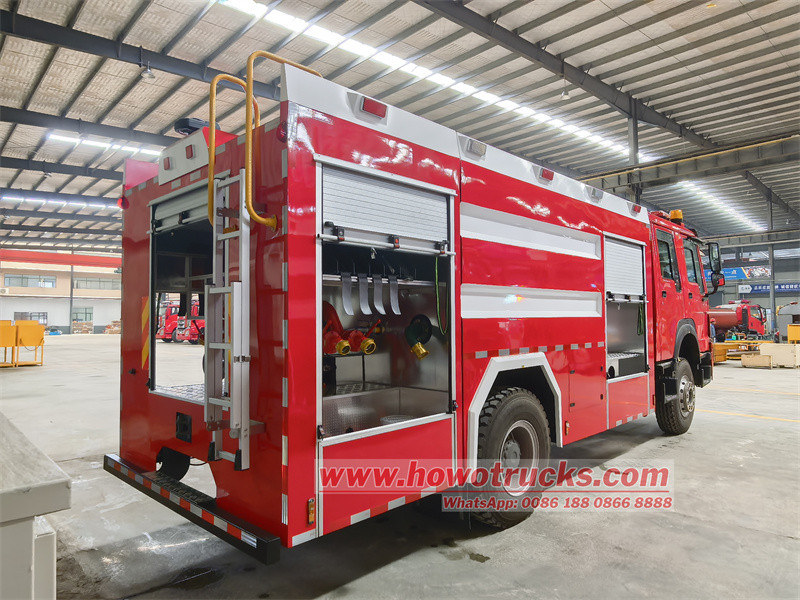

Верхня конструкція має модульну конструкцію, розділену на чотири основні зони: приміщення для обладнання, резервуар для води, резервуар для піни та відділення для насосів.

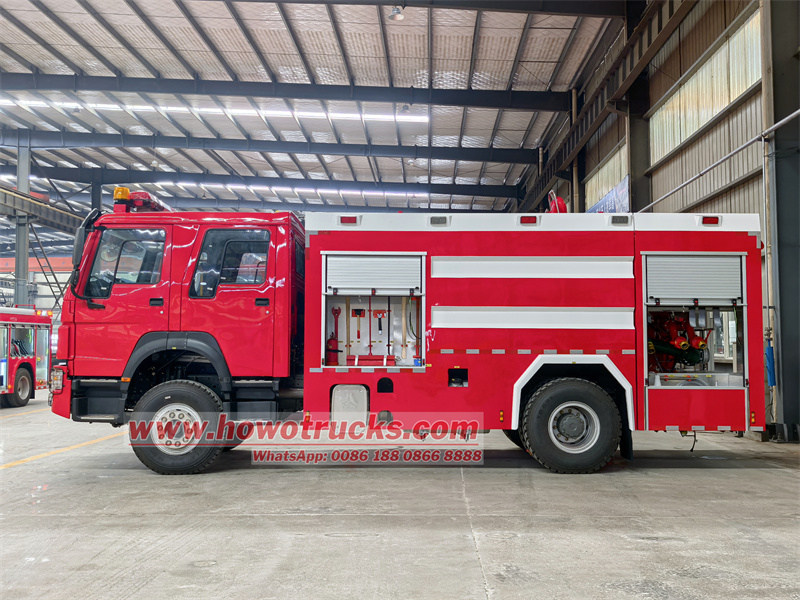

1. Кімната обладнання (передня частина)
• Розташований за кабіною водія, він пропонує достатньо місця, повністю обшитий яскравими візерунчастими панелями з алюмінієвого сплаву та оснащений ролетними дверима з алюмінієвого сплаву.
•У ньому можна зберігати поширене пожежне обладнання, таке як пожежні лопати, сокири, кирки, наземні та підземні гайкові ключі для пожежних гідрантів, ломи, поясні сокири, гумові молотки, шлангові містки, чохли для шлангів, вогнегасники тощо. Це обладнання зберігається у фіксованих місцях, чітко позначене та легкодоступне.

2. Рідинні резервуари (середня секція)
• Місткість резервуара для води: 4 кубічні метри, вуглецева сталь, з внутрішніми перегородками для зменшення хитання під час руху.
• Місткість пінопластового резервуара: 1 кубічний метр, окремо від водяного відсіку, нержавіюча сталь.

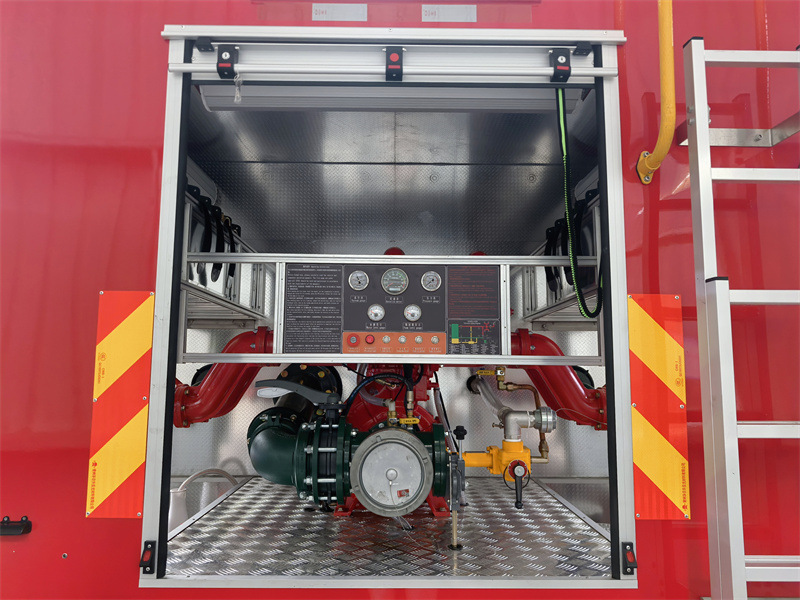

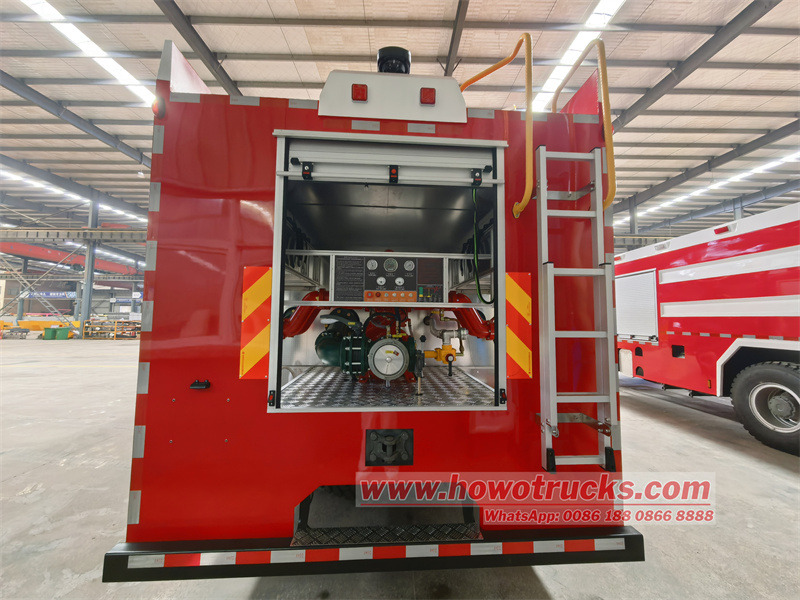

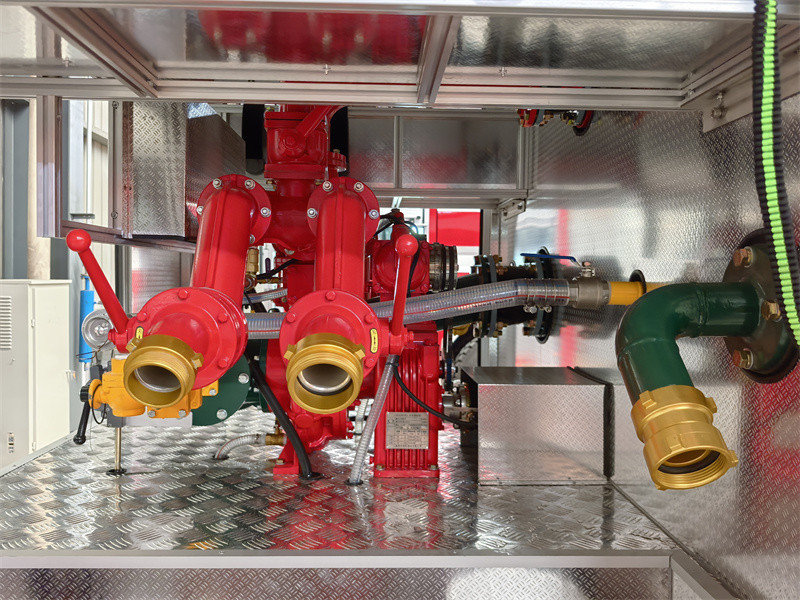

3. Насосна станція (задня частина)
Задня насосна станція є основою потужності транспортного засобу; усі пожежогасіння залежать від системи насосної станції.
• Має ролетні дверцята з алюмінієвого сплаву та раму з алюмінієвого сплаву.

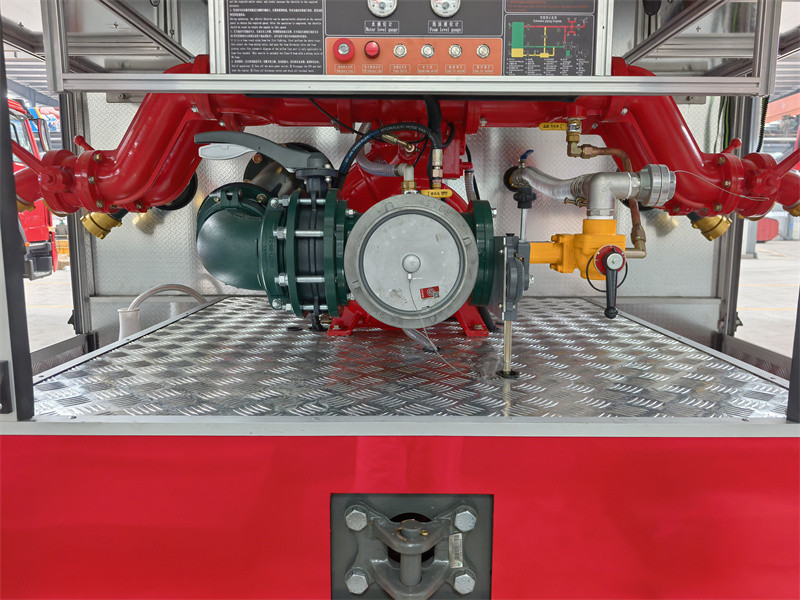

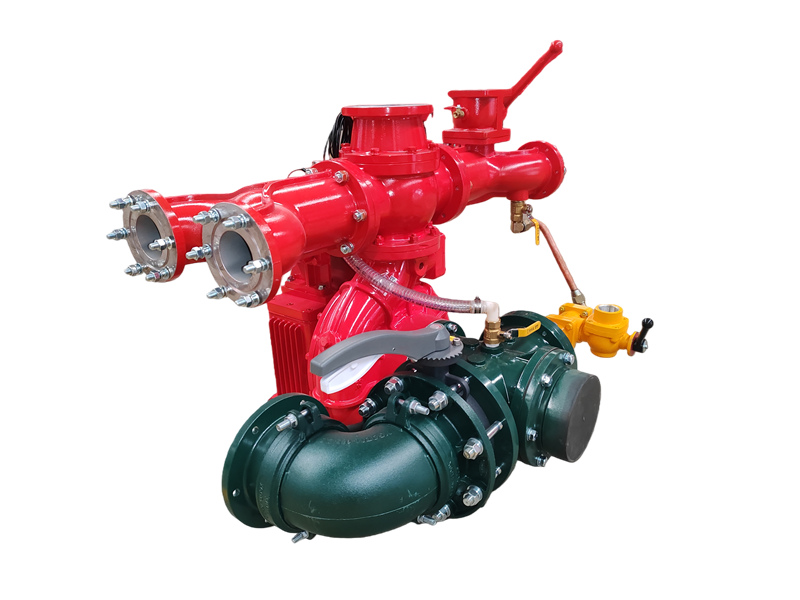

• Пожежний насос: Оснащений низьконапірним пожежним насосом CB10/60-RS,
Номінальна швидкість потоку 60 л/с при тиску 1,0 МПа,
Максимальна глибина всмоктування 7 м,
Час праймінгу ≤50 с,
Максимальний вакуум ≥85 кПа
| Модель пожежного насоса | Флюс(Л/с) | Тиск(МПа) | Швидкість вала насоса(об/хв) | Потужність (кВт) | Глибина всмоктування (м) | Максимальний робочий тиск |
| CB10/60-RS | 60 | 1.0 | 3200±50 об/хв | 99,71 | 3 | 1,082 МПа |
| 42 | 1.3 | 3528±50 об/хв | 109.18 | - | ||
| 30 | 1.0 | 3326±50 об/хв | - | 7 | - |

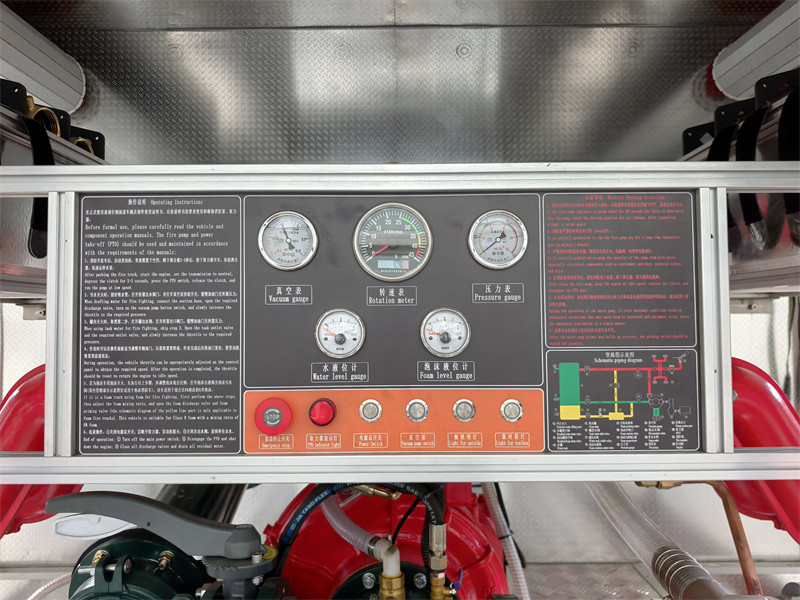

• Панель керування:
Інтегровано з інструкціями з експлуатації, запобіжними заходами, схемою трубопроводів та індикаторами для вакуумметра, тахометра, манометра, датчика рівня води, датчика рівня піни тощо; кнопками аварійного вимикача, індикатором ВОМ, головним вимикачем живлення, вакуумним насосом, боковим освітленням та індикатором ящика для обладнання; інтуїтивно зрозуміле керування.

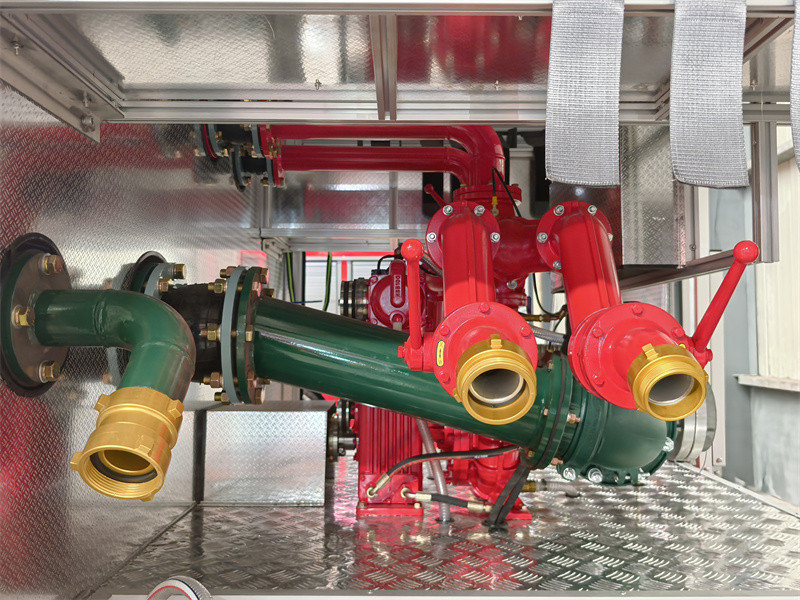

• Система трубопроводів:
Включає вхід насоса DN150, два зовнішні впускні отвори для води DN100 з обох боків резервуара, а також один вихід DN80 та один DN65 з кожного боку насоса. Забезпечує самовсмоктування резервуара, подачу зовнішньої води, вихід води або пінополіуретану з резервуара та одночасну роботу пожежних лафетів/шланга.

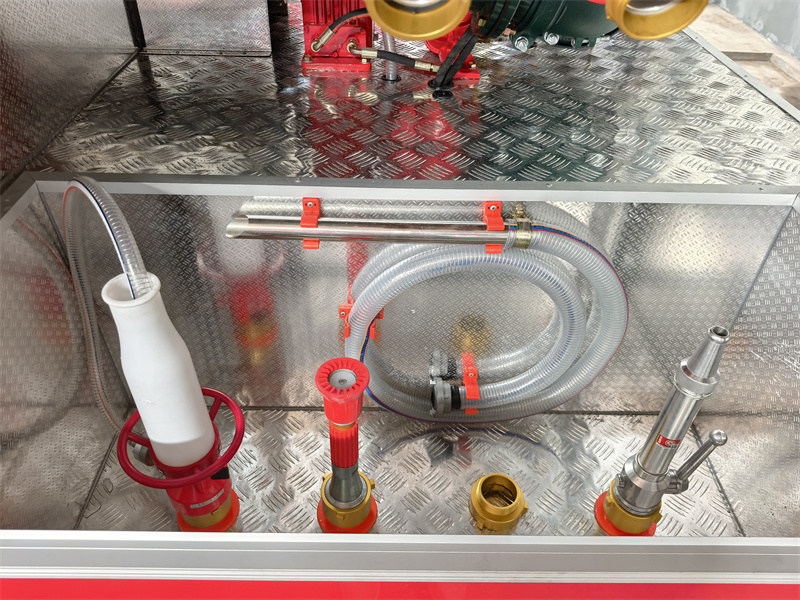

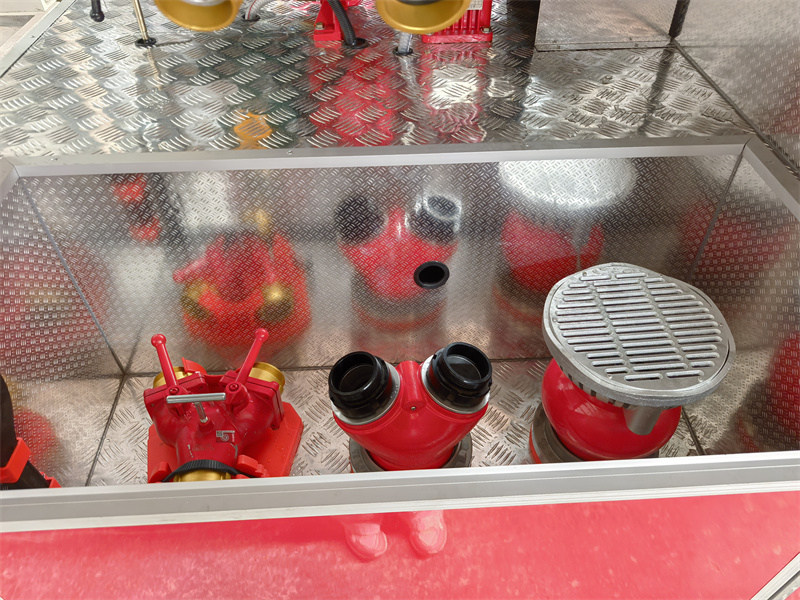

• Пожежне обладнання:
Насосна кімната обладнана пожежними рукавами, пінополіуретанами, редукторами, трубами для всмоктування піни, водозбірниками, фільтрами, розподільниками та пожежними рукавами.

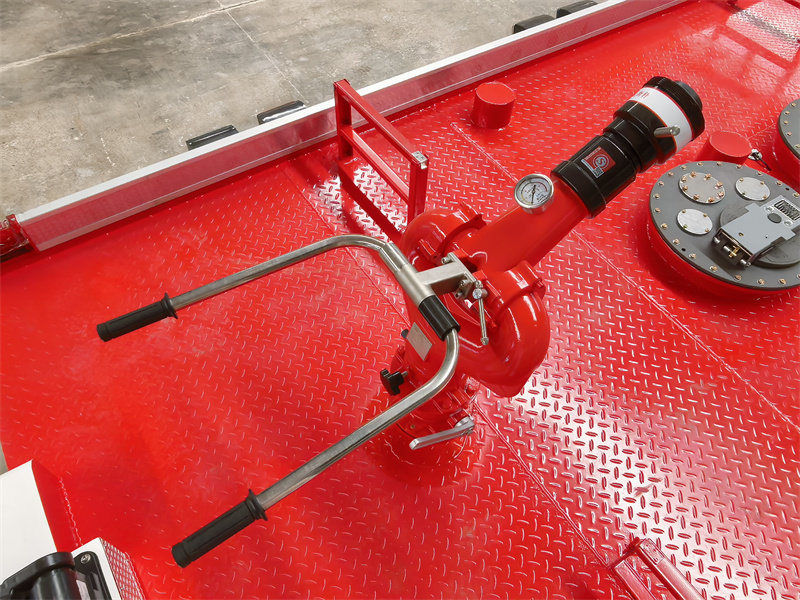

4. Пожежний лафет, що встановлюється на даху резервуара:

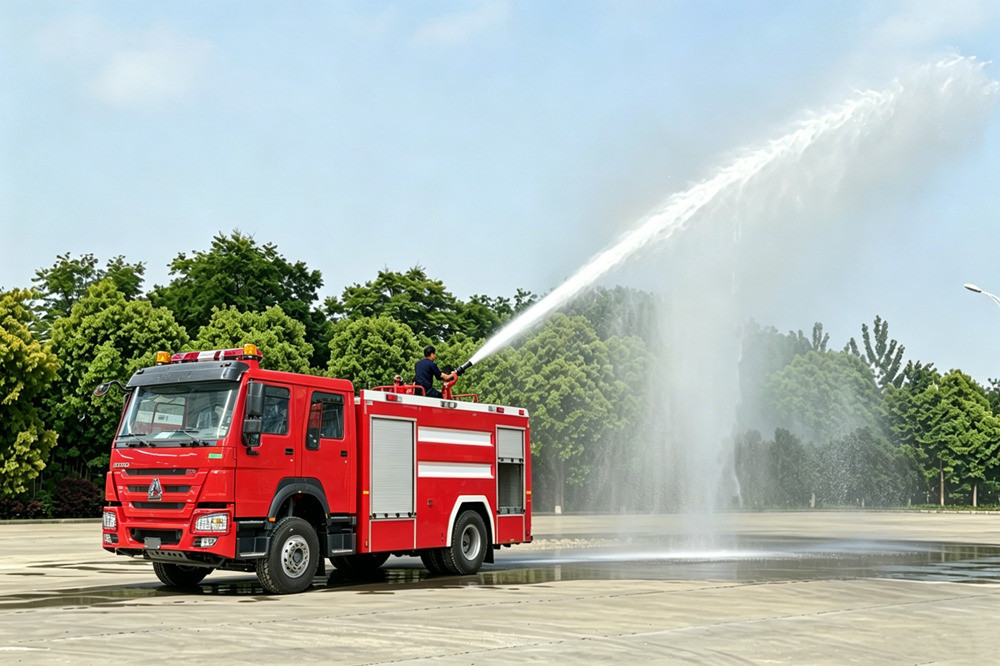

Модель: PL8/48, витрата 48 л/с, дальність ≥70 м для води, ≥60 м для піни, горизонтальне обертання 360°, перепад висот -45°~+70°. Придатний для гасіння пожеж на великих площах на великі відстані, усунення вогнищ пожеж на висоті та гасіння пожеж у небезпечних зонах, недоступних для персоналу. Це найагресивніший вихідний кінець усієї машини.
» Ⅴ. Тестування:
