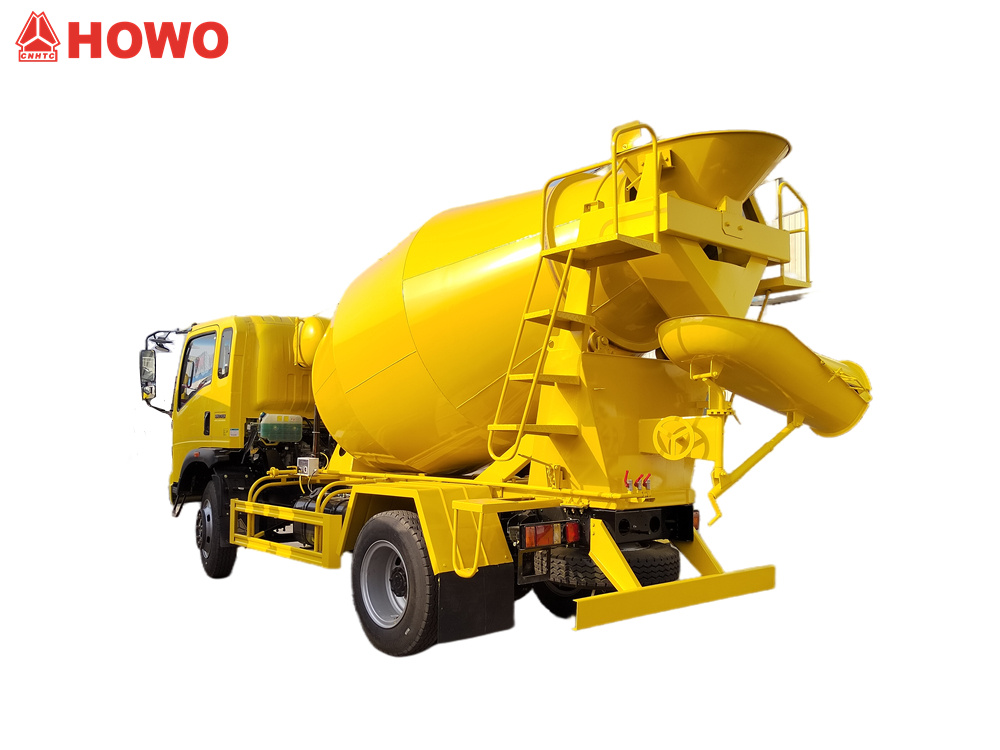

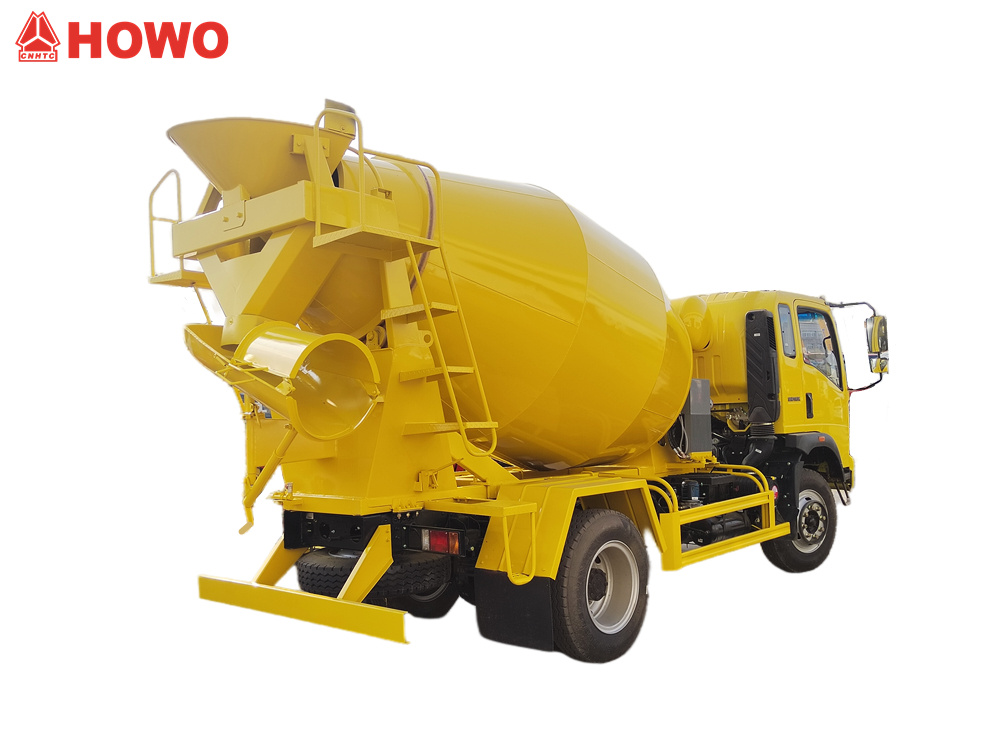

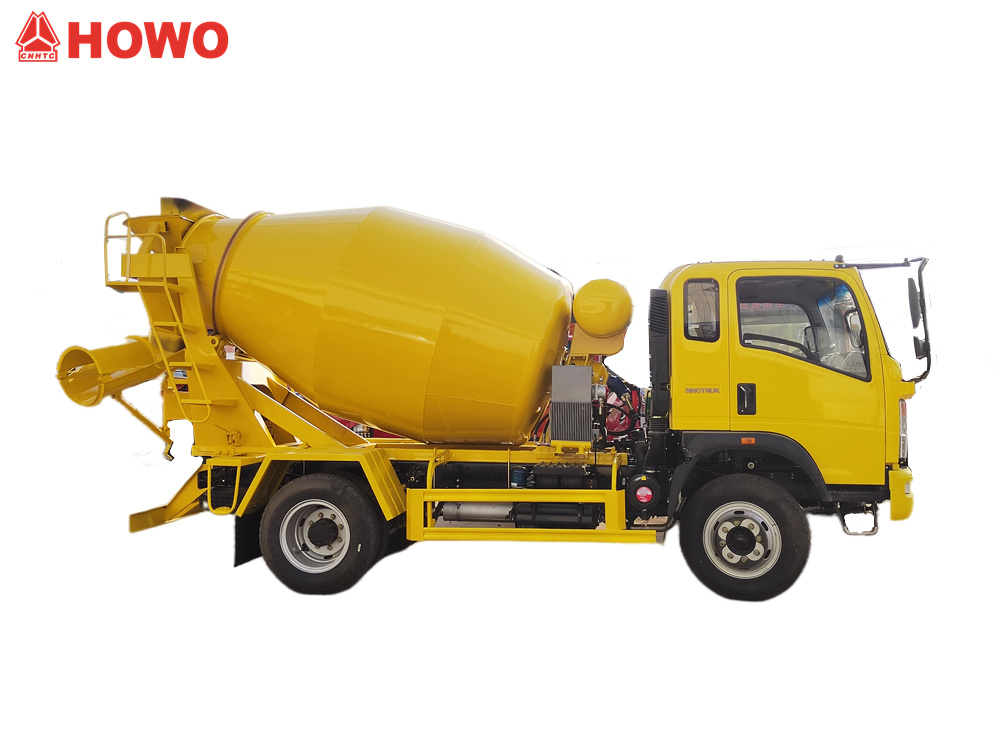

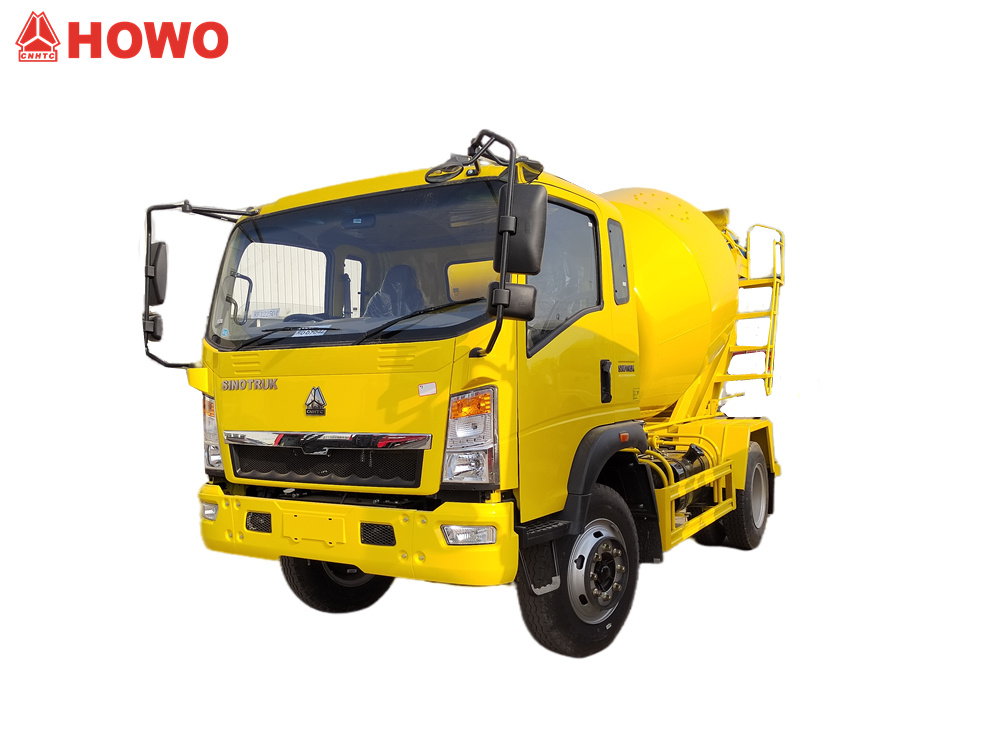

Автобетонозмішувач HOWO об'ємом 5 кубічних метрів оснащений кабіною HOWO 2080 з рядною та половинною кабіною, загальною масою 16 тонн та колісною базою 3800 мм. Він оснащений двигуном SINOTRUK MC05.18-40 потужністю 180 кінських сил та 10-ступінчастою коробкою передач HW90510C. Верхній змішувальний бак має місткість 5 кубічних метрів та виготовлений з марганцевої сталі Q355. Корпус бака має товщину 4 мм, а головка - 6 мм. Він оснащений редуктором, гідравлічним насосом та двигуном, радіатором, блоком керування повітрям, резервуаром для води місткістю 400 літрів, подачею води під тиском повітря, двосторонніми ручками керування ззаду, навісним керуванням та низьким рівнем залишків.
Працездатність :
5cbmТип кабіни :
Howo 2080 one and half row cabinСистема приводу :
4x2,LHDКолісна база (мм) :
3800 mmСпецифічний для двигуна :
180HP / Sinotruk MC05.18-40Коробка передач :
HW90510C, 10-speed, manualПередня вісь (кг) :
6000Задня вісь (кг) :
10000The Вантажівка-змішувач HOWO 5 куб. м – це ефективна та надійна будівельна машина середнього розміру. Оснащена перевіреним двигуном Sinotruk серії MC05 потужністю 180 кінських сил та десятиступінчастою коробкою передач HW90510C, вона пропонує потужну потужність та відмінну паливну економічність. Змішувальний бак об'ємом 5 кубічних метрів, виготовлений з марганцевої сталі Q355, може похвалитися чудовими експлуатаційними характеристиками зі швидкістю завантаження ≥3 м³/хв, швидкість розряду ≥1,2 м³/хв, та низький залишковий коефіцієнт ≤0,5%. Двостороння система керування навісним механізмом ззаду забезпечує безпечну та зручну роботу, дозволяючи оператору виконувати весь процес з будь-якого боку машини.

Наш завод є професійним виробником у сфері вантажних автомобілів,
гарантуємо, що вся продукція абсолютно нова та високої якості.
»Ⅰ.Визначення та вступ до продукту:
Виробник:CS TRUCKS GROUP LIMITED
Основні характеристики
1.Використовує перевірену шасі Sinotruk для високої надійності
2.Корпус резервуара з марганцевої сталі стійкий до зносу та корозії, що забезпечує тривалий термін служби
3.Корпус резервуара великої місткості відповідає потребам тривалої експлуатації
4.Двостороння система керування навісним механізмом для зручної та ефективної роботи
5.Конструкція з низьким залишковим коефіцієнтом забезпечує максимальне використання бетону
» II. Параметри продукту для HOWO 5cbm cбетонозмішувачвантажівка:
| HOWO світлоБетономішалка | ||
| Модель транспортного засобу | CS5160GZR | |
| Загальний розмір | 7250x2300x3150mm | |
| Повна вага | 16000kg | |
| Споряджена маса | 6720 кг | |
| Параметр шасі | ||
| Марка шасі | SINOTRUK HOWO | |
| Колісна база | 3800mm | |
| Тип водіння | 4x2, лівосторонній кермо | |
| Кабіна | HOWO 2080 півторарядний вантажівка з кондиціонером | |
| Двигун | Тип | Рядний 4-циліндровий, 4-тактний, з наддувом, проміжним охолодженням, водяним охолодженням, |
| Mодель | SINOTRUK MC05.18-40 | |
| Номінальна потужність (к.с.) | 180 к.с. / 132 кВт | |
| Номінальна швидкість | 2400 об/хв | |
| Макс крутний момент | 700 Н·м | |
| Максимальна швидкість крутного моменту | 1300-1700 об/хв | |
| Зміщення | 4,58 л | |
| Стандарт викидів | Євро 4 | |
| Тип палива | Дизель | |
| Трансмісія (коробка передач) | HW90510C 10-швидкість, ручна | |
| Навантаження на передню вісь | 6000 кг | |
| Навантаження на задню вісь | 10000 кг | |
| Тир | 9.00R20 (6+1) | |
| Параметр змішувального барабана | ||
| Матеріал змішувального барабана | Високоякісна зносостійка сталь | |
| Модель: Марганцева сталь Q355 | ||
| Товщина корпусу барабана: 4мм, Товщина торцевої кришки: 6 мм | ||
| Здатність до перемішування | 5m³ | |
| Швидкість заряджання | ≥3.2 m³/хв | |

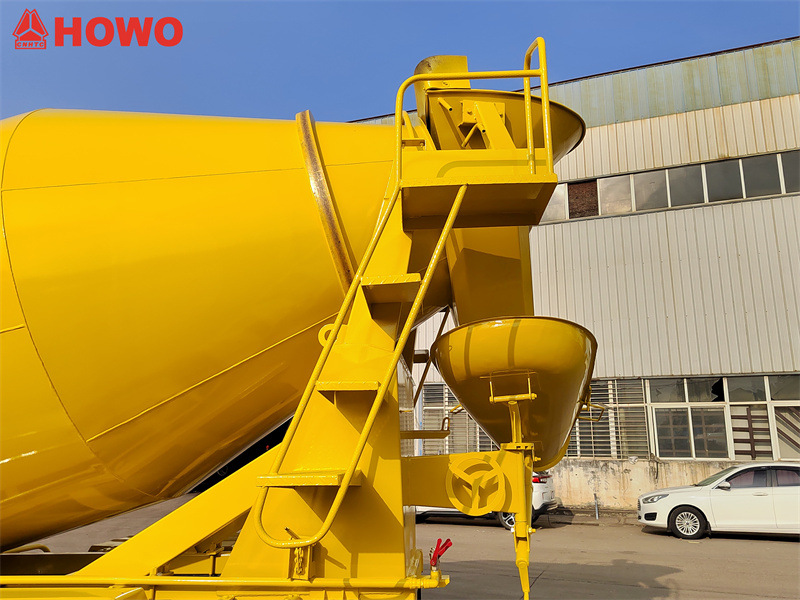

| Розмір верхнього бункера подачі | ≥650 мм | |
| Швидкість розрядки | ≥1,25 m³/хв | |
| Залишкова ставка | ≤0,5% | |
| Водопостачання | Система баричного водопостачання | |
| Місткість резервуара для води | 400 л | |
| Швидкість обертання барабана змішувача | 0~12 об/хв | |
| Модель операційної системи | Задній двосторонній джойстик керування, операція з'єднання | |
| Аксесуар | Ящик для інструментів, редуктор, гідравлічний насос і двигун, радіатор, | |

»Ⅲ.Деталі продукту

Конфігурація шасі
1. Кабіна: Напівкабіна HOWO 2080 рядів (ергономічний дизайн, електросклопідйомник та центральний замок)
2. Маса брутто: 16 тонн
3. Колісна база: 3800 мм (двовісна конструкція, 6-тонна передня вісь/10-тонна задня вісь)
4. Силовий агрегат:
◇ Двигун: Рядний чотирициліндровий дизельний двигун Sinotruk MC05.18-40
◇ Потужність: 132 кВт (180 кінських сил) при 2400 об/хв
◇ Стандарт викидів: Національний IV, 4,58 л
◇ Максимальний крутний момент: 700 Нм (1300-1700 об/хв)
5. Трансмісія: 10-ступінчаста механічна коробка передач HW90510C (передавальне число першої передачі 10,61, вищої передачі 0,78)

Верхня система
1. Параметри резервуара:
◇ Геометричний об'єм: 5,2 м³ (Фактичний ефективний об'єм: 5 м³)
◇ Матеріал: Q355 Високоміцна марганцева сталь (міцність на розрив ≥ 490 МПа)
◇ Товщина резервуара: 4 мм (головний циліндр) / 6 мм (передня та задня частини)
◇ Конструкція леза: Подвійні гвинтові лопаті (крок 1200 мм, кут 18°)

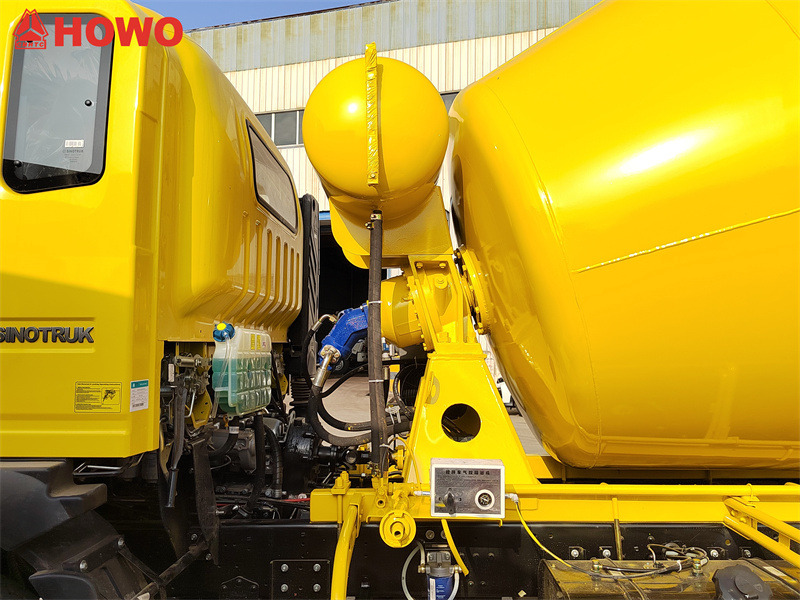

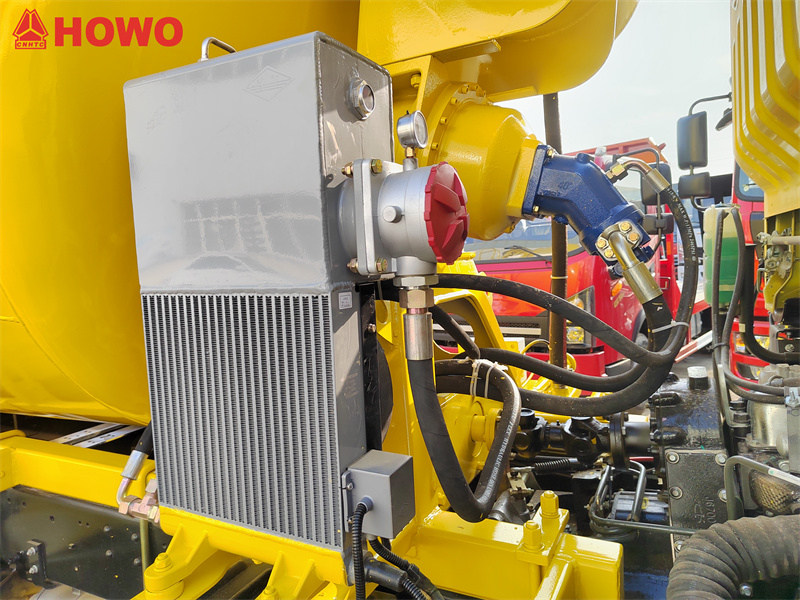

2. Гідравлічна система:
◇ Редуктор: Редуктор Keyi
◇ Гідравлічний насос: Вейфу
◇ Гідравлічний двигун: Вейфу

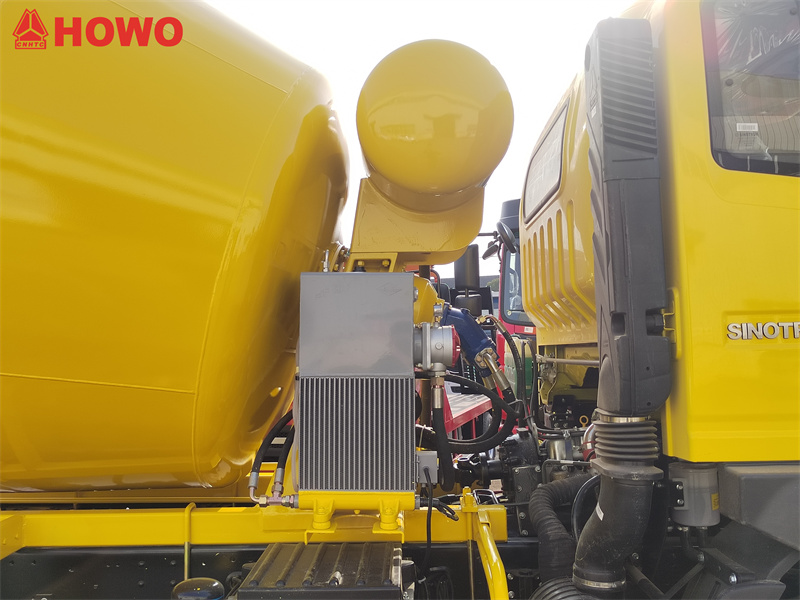

◇ Радіатор: Кайпен (зона охолодження) ≥ 4 м²)

3. Допоміжні системи:

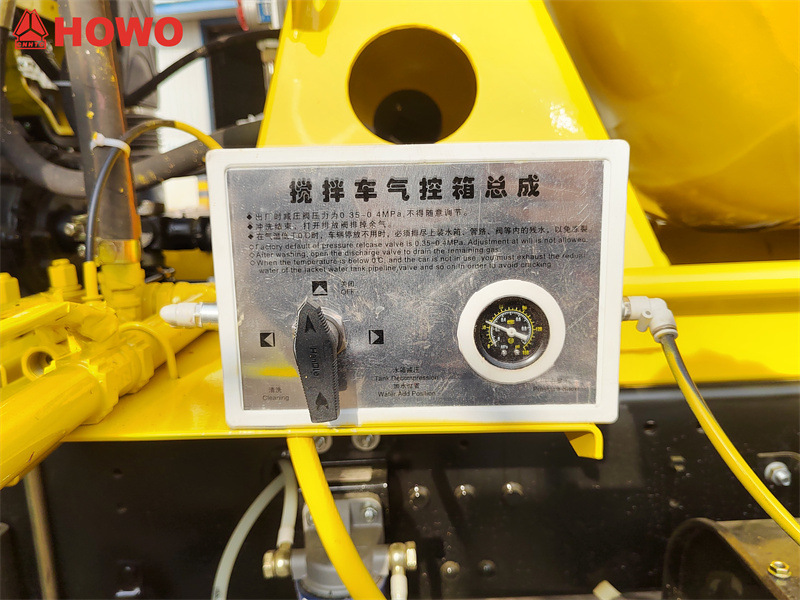

◇ Блок керування повітрям: Інтегрований трипозиційний чотириходовий розподільний клапан (робочий тиск 0,8 МПа)
◇ Резервуар для води: Резервуар з нержавіючої сталі об'ємом 400 л (з рівнеміром та системою автоматичного наповнення)

Параметри продуктивності
1. Продуктивність подачі та розвантаження:
◇ Швидкість подачі: ≥3,2 м³/хв (на вертикальній висоті 4 м)

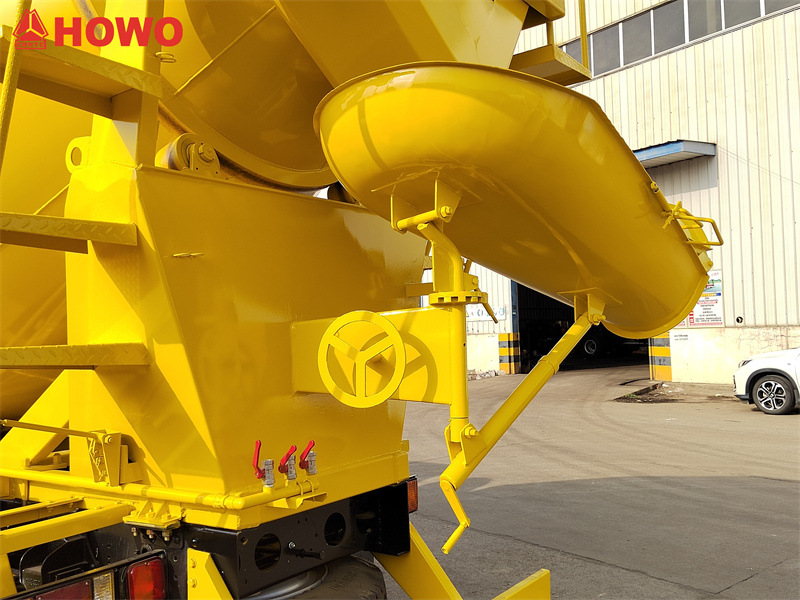

◇ Швидкість розряду: ≥1,25 м³/хв (при довжині жолоба 4,5 м)
◇ Коефіцієнт залишків: ≤0,5%
2. Продуктивність змішування:
◇ Швидкість Діапазон: 0-12 об/хв (безступінчаста швидкість Коригування)
◇ Нахил барабана: 12° (Забезпечує повне розрядження)
◇ Діапазон осідання бетону: 80-220 мм

3. Система водопостачання:
◇ Тиск подачі повітря: 0,3-0,6 МПа (регульований)
◇ Витрата води розпиленням: ≥50 л/хв (конструкція з подвійною форсункою), для очищення резервуара
Система управління:

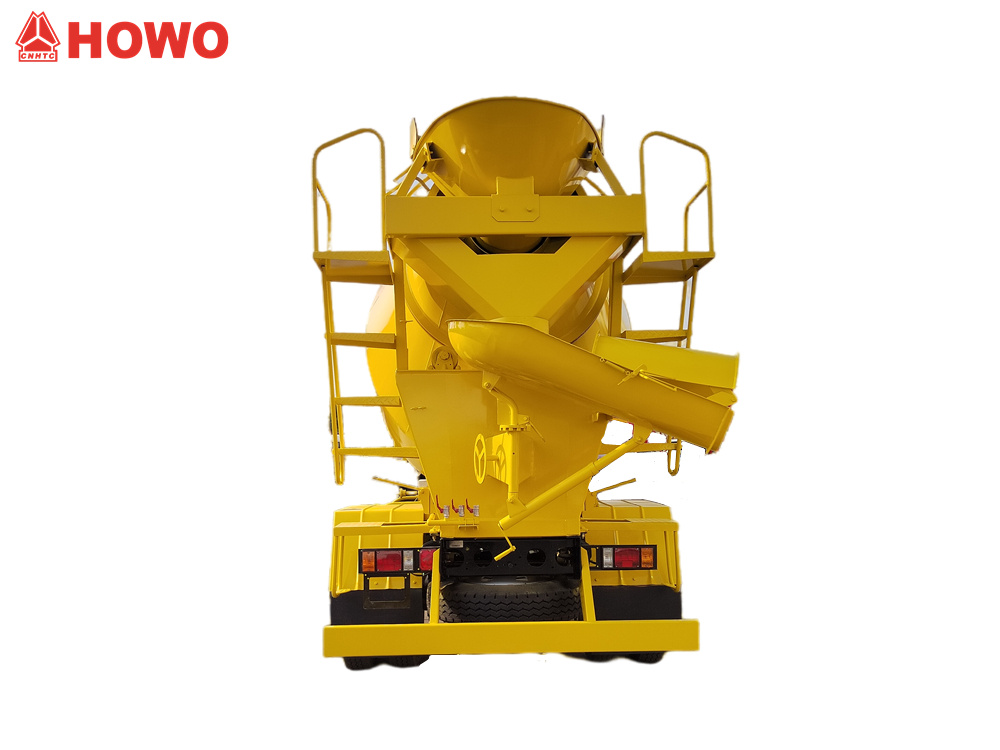

◇Подвійні консолі керування ззаду (по одному комплекту зліва та справа)
◇Механізм керування навісним механізмом (подача/змішування/розвантаження триланковий)
(1) Контролюйте напрямок обертання змішувального барабана таким чином, щоб він обертався вперед під час подачі та транспортування, а під час розвантаження — у зворотному напрямку.
(2) Контролюйте швидкість змішувального барабана
◇Пристрій екстреного гальмування
» II. РоботаПринцип:
Основою системи є скоординована передача потужності та керування рідиною. Двигун Sinotruk потужністю 180 кінських сил, після регулювання 10-ступінчастою коробкою передач, приводить у дію гідравлічний насос через вал відбору потужності (ВОМ). Ця механічна енергія перетворюється на масло високого тиску, яке приводить у рух гідравлічний двигун. Потім редуктор швидкості знижує швидкість і збільшує крутний момент, приводячи в рух резервуар із безступінчастим регулюванням швидкості від 0 до 12 об/хв для змішування бетону.
У резервуарі використовується конструкція з подвійною спіраллю з марганцевої сталі Q355. Під час транспортування резервуар обертається з низькою швидкістю (2-4 об/хв) для забезпечення рівномірного розподілу бетону. Під час розвантаження він обертається з високою швидкістю (8-12 об/хв) у поєднанні з задньою ручкою керування для регулювання кута розвантажувального жолоба для ефективного спорожнення. Пневматична система подачі води створює тиск у резервуарі для води, розпилює воду зі швидкістю потоку ≥50 л/хв для запобігання затвердінню. У поєднанні з 6-міліметровою головкою та двошаровими ущільнювальними стрічками залишкова швидкість контролюється до ≤0,5%.
