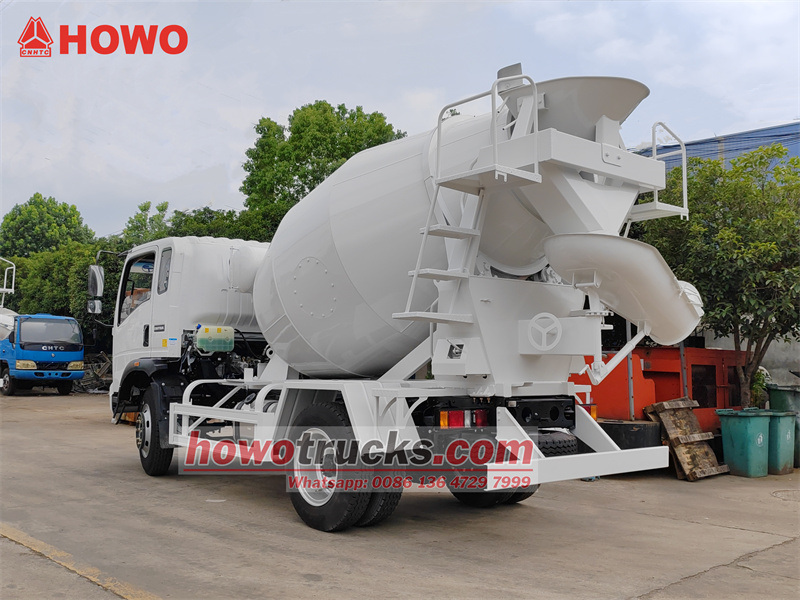

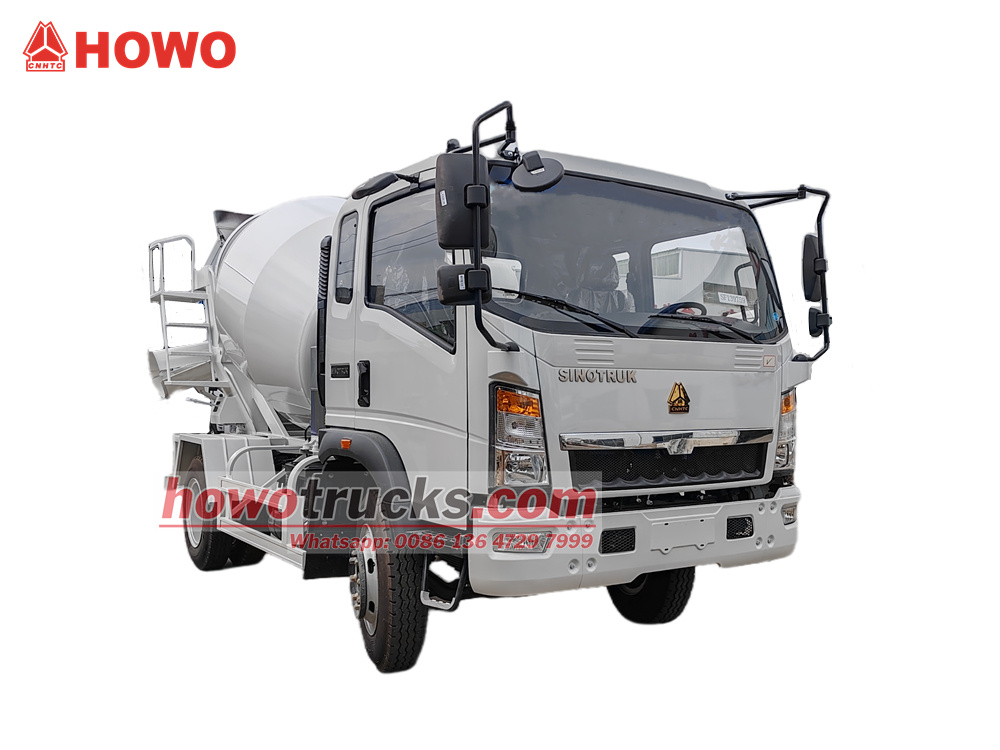

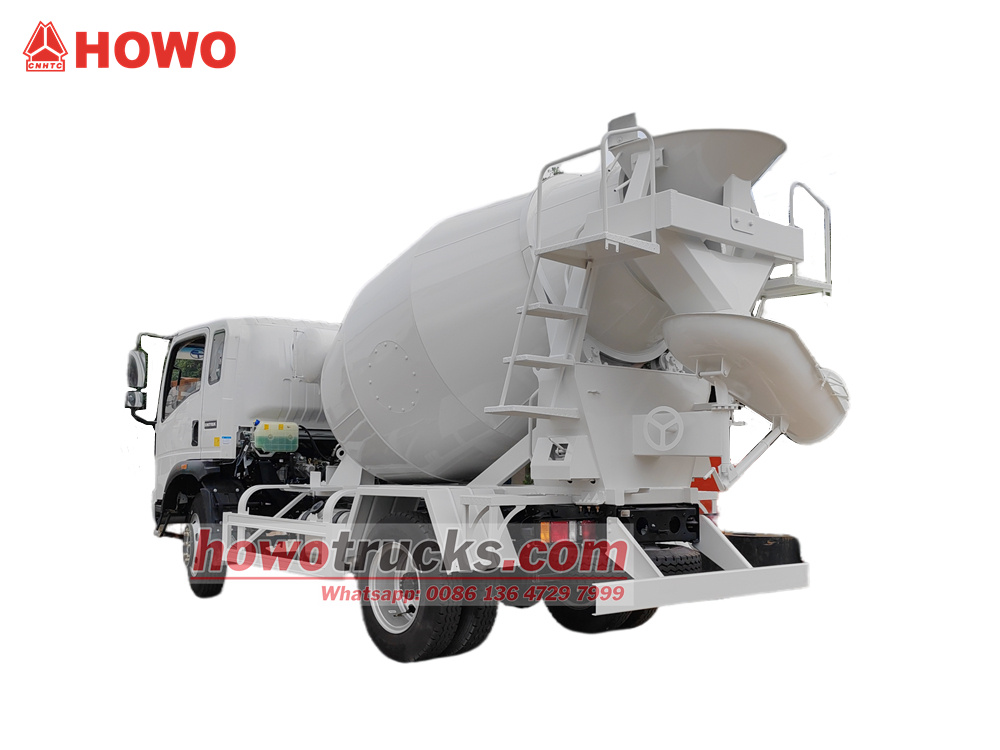

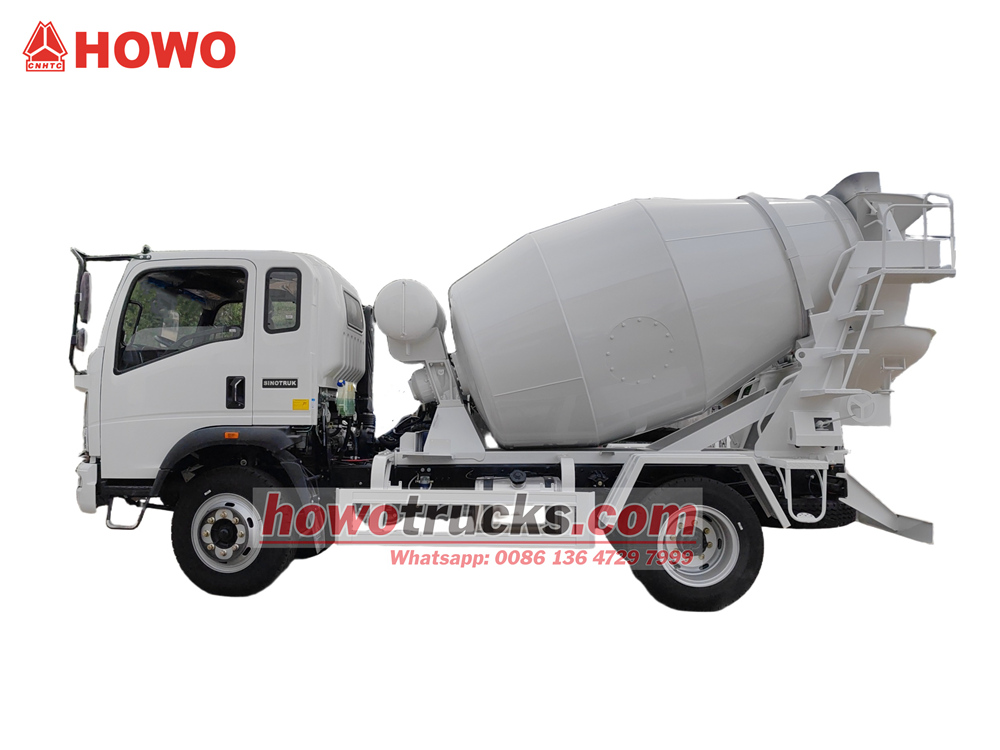

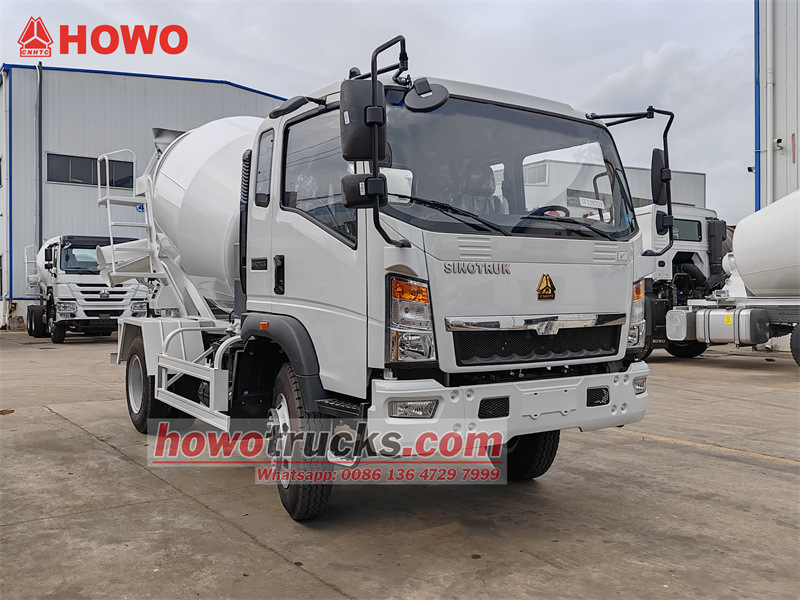

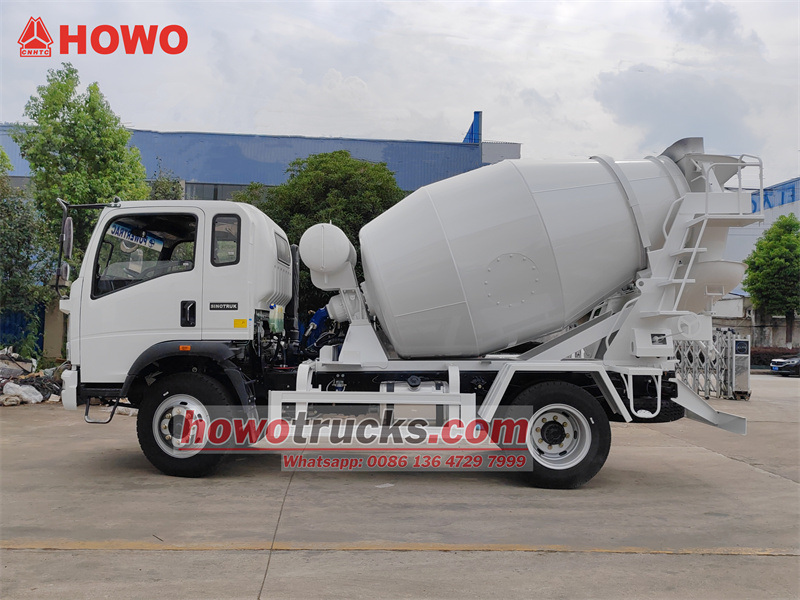

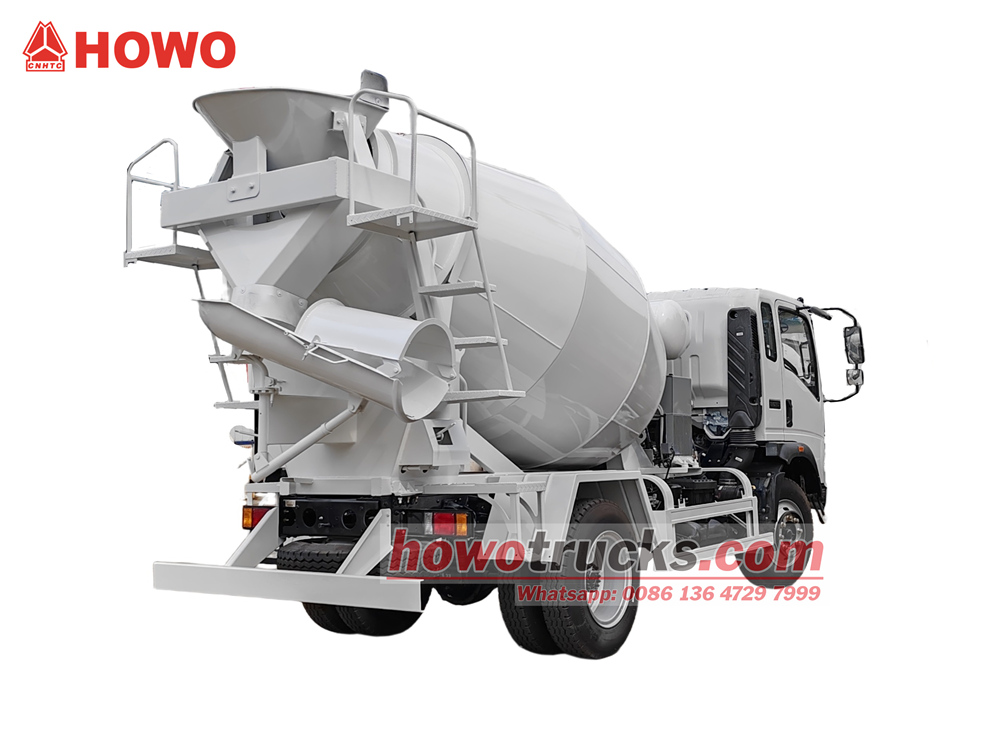

5-кубовий барабанний бетонозмішувач Howo
Автобетонозмішувач HOWO об'ємом 5 кубічних метрів оснащений напівкабіною HOWO 2080 рядів, загальною масою 16 тонн та колісною базою 3800 мм. Він оснащений двигуном Sinotruk MC05.18-40 потужністю 180 кінських сил та 10-ступінчастою коробкою передач HW90510C. Верхній змішувальний бак має місткість 5 кубічних метрів та виготовлений з марганцевої сталі Q355. Корпус бака має товщину 4 мм, а головка - 6 мм. Він оснащений редуктором Keyi, італійським гідравлічним насосом та двигуном Interpap, радіатором китайського виробництва, блоком керування повітрям, резервуаром для води місткістю 400 літрів, подачею води під тиском повітря, двосторонніми ручками керування ззаду, системою керування навісним механізмом та низьким рівнем залишків.
Працездатність :
5cbmТип кабіни :
Howo 2080 one and half row cabinСистема приводу :
4x2,LHDКолісна база (мм) :
3800 mmСпецифічний для двигуна :
180HP / SINOTRUK MC05.18-40Коробка передач :
HW90510C, 10-speed, manualПередня вісь (кг) :
6000Задня вісь (кг) :
10000The5-кубовий барабанний бетонозмішувач Howo розроблений для малих та середніх проектів. Він використовує двигун Sinotruk потужністю 180 кінських сил та 10-ступінчасту коробку передач, що забезпечує потужний та економічний силовий агрегат. Основна гідравлічна система розроблена італійським виробником Interpap, що забезпечує плавне та ефективне змішування та розвантаження з мінімальними залишками. Науково розроблений змішувальний барабан використовує передову технологію змішування для більш рівномірного змішування бетону, ефективно запобігаючи сегрегації та забезпечуючи високу якість бетону. Подвійні джойстики полегшують керування та спостереження, що робить його ідеальним для міського будівництва, обслуговування доріг та інших застосувань.

Наш завод є професійним виробником у сфері вантажних автомобілів,
гарантуємо, що вся продукція абсолютно нова та високої якості.
»Ⅰ.Визначення та вступ до продукту:
Виробник:CS TRUCKS GROUP LIMITED
Переваги продуктивності
1.Ефективне узгодження потужності та передачі: 180-сильний двигун Sinotruk у поєднанні з 10-ступінчастою коробкою передач забезпечує високу сумісність та ефективну передачу потужності.
2. Науковий дизайн резервуара: Марганцева сталь Q355 з подвійною логарифмічною спіральною кривою забезпечує однорідність бетону, мінімізує залишки та зменшує втрати матеріалу.
3. Зручна та безпечна експлуатація: Зв'язана робота зменшує навантаження на оператора; пневматична подача води та резервуар для води великої місткості забезпечують ефективне очищення.
4. Керовані витрати на технічне обслуговування: Модульна гідравлічна система та радіатор вітчизняного виробництва зменшують складність та вартість подальшого ремонту.
» II. Параметри продукту для HOWO 5cbm cбетонозмішувачвантажівка:
| HOWO світлоБетономішалка | ||
| Модель транспортного засобу | CS5160GZR | |
| Загальний розмір | 7250x2350x3360mm | |
| Повна вага | 16000kg | |
| Споряджена маса | 6720 кг | |
| Параметр шасі | ||
| Марка шасі | SINOTRUK HOWO | |
| Колісна база | 3800mm | |
| Тип водіння | 4x2, лівосторонній кермо | |
| Кабіна | HOWO 2080 півторарядний вантажівка з кондиціонером | |
| Двигун | Тип | Рядний 4-циліндровий, 4-тактний, з наддувом, проміжним охолодженням, водяним охолодженням, |
| Mодель | SINOTRUK MC05.18-40 | |
| Номінальна потужність (к.с.) | 180 к.с. / 132 кВт | |
| Номінальна швидкість | 2400 об/хв | |
| Макс крутний момент | 700 Н·м | |
| Максимальна швидкість крутного моменту | 1300-1700 об/хв | |
| Зміщення | 4,58 л | |
| Стандарт викидів | Євро 4 | |
| Тип палива | Дизель | |
| Трансмісія (коробка передач) | HW90510C 10-швидкість, ручна | |
| Навантаження на передню вісь | 6000 кг | |
| Навантаження на задню вісь | 10000 кг | |
| Тир | 9.00R20 (6+1) | |
| Параметр змішувального барабана | ||
| Матеріал змішувального барабана | Високоякісна зносостійка сталь | |
| Модель: Марганцева сталь Q355 | ||
| Товщина корпусу барабана: 4мм, Товщина торцевої кришки: 6 мм | ||
| Здатність до перемішування | 5m³ | |
| Швидкість заряджання | ≥3.2 m³/хв | |
| Розмір верхнього бункера подачі | ≥650 мм | |
| Швидкість розрядки | ≥1,25 m³/хв | |
| Залишкова ставка | ≤0,5% | |
| Водопостачання | Система баричного водопостачання | |
| Місткість резервуара для води | 400 л | |
| Швидкість обертання барабана змішувача | 0~12 об/хв | |

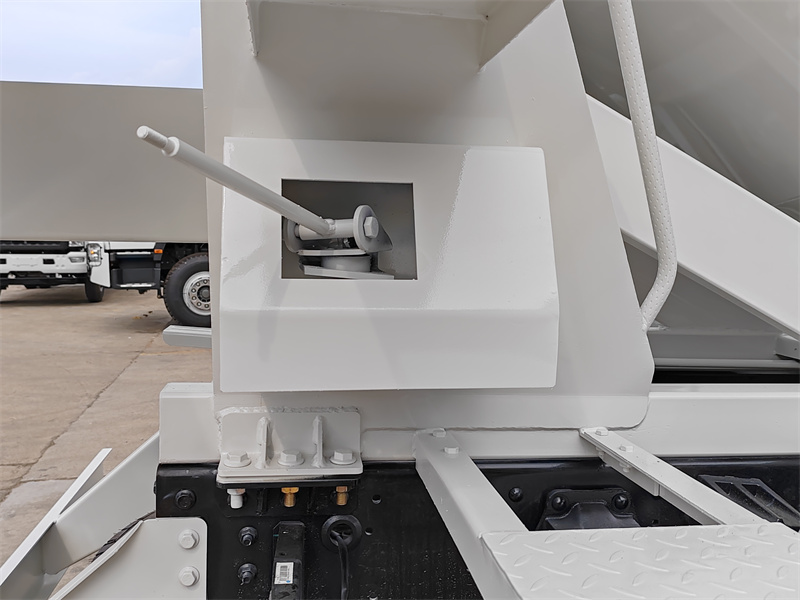

| Модель операційної системи | Задній двосторонній джойстик керування, операція з'єднання | |
| Аксесуар | Ящик для інструментів, редуктор, гідравлічний насос і двигун, радіатор, | |

»Ⅲ.Деталі продукту

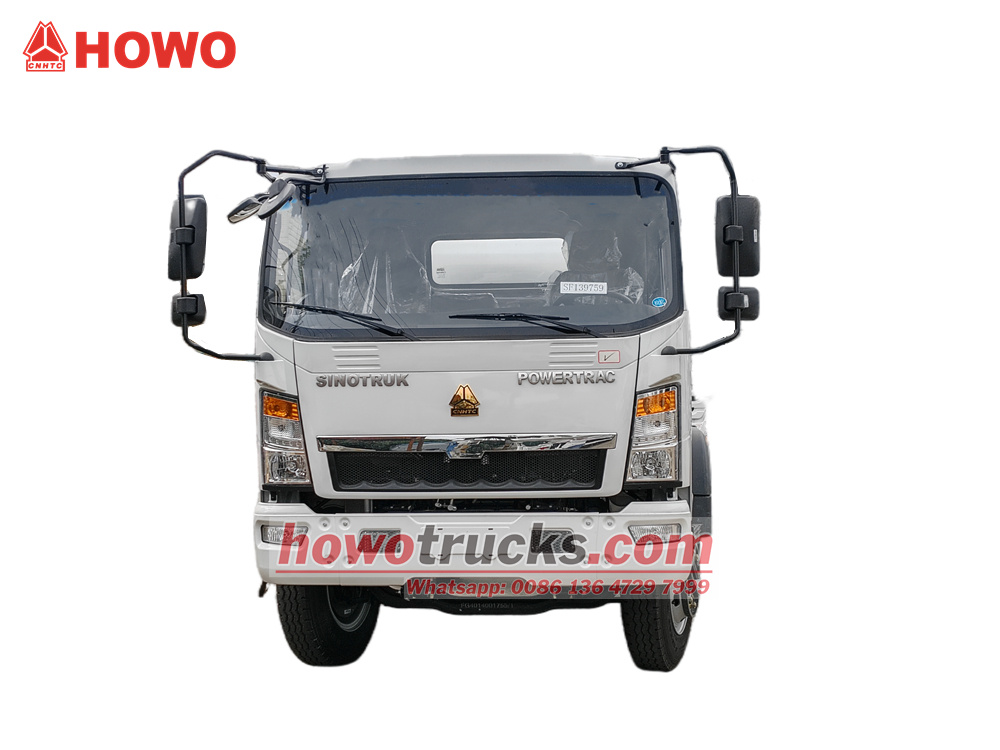

Конфігурація шасі
Кабіна: HOWO 2080 напівпричіп, повна маса 16 тонн, колісна база 3800 мм
Двигун:
• SINOTRUK MC05.18-40 / 180 кінських сил, об'єм двигуна 4,58 л, максимальний крутний момент 700 Н·м (1300-1700 об/хв), що відповідає стандартам викидів Китаю IV.
• Рядний чотирициліндровий двигун з турбонаддувом та проміжним охолодженням поєднує потужність та економію палива, що робить його придатним для транспортування бетону на середні та короткі відстані.
Спосіб передавання: Фірмова 10-ступінчаста коробка передач SINOTRUK має велике передавальне число першої передачі для потужного старту під великими навантаженнями. Численні передачі та вузькі передавальні числа забезпечують плавне перемикання та паливну економічність.

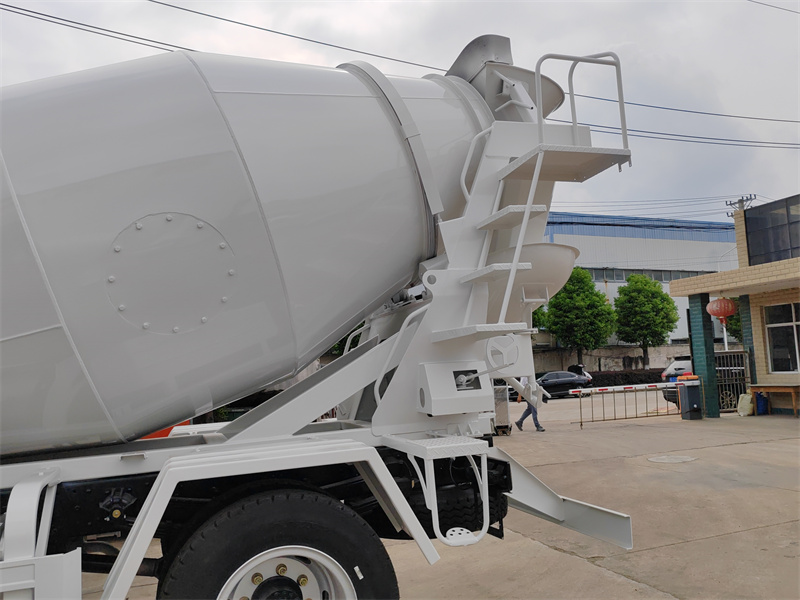

Верхній Змішування Система
Резервуар з марганцевої сталі Q355 об'ємом 5 кубічних метрів:
• Товщина резервуара: 4 мм, товщина головки: 6 мм, висока міцність та зносостійкість, підходить для високоінтенсивних операцій змішування.
• Дизайн подвійної логарифмічної спіральної кривоїn оптимізує шлях потоку бетону, зменшує сегрегацію та зменшує залишки.

Основні компоненти
• Редуктор: Кейі
• Гідравлічний насос та двигун: Італія Бренд Interpap. Високоефективний та надійний, зі стабільною передачею потужності, що забезпечує безперервне обертання резервуара.

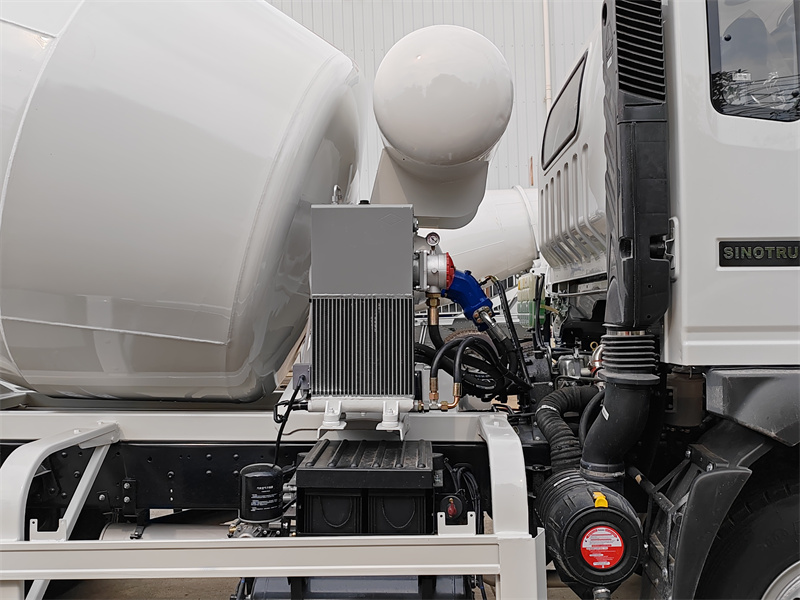

• Радіатор: Оптимізує тепловіддачу, запобігає перегріву гідравлічної системи та подовжує термін служби обладнання.
• Система водопостачання: Резервуар для води 400 л, пневматична подача води.
• Блок керування повітрям: Інтегрований з ручними клапанами, електромагнітними клапанами та реле тиску, він забезпечує автоматизоване керування та підвищує стабільність системи.

Система управління
• Подвійні задні джойстики: Підтримка керування з лівого та правого боку, а також з кабіни, що дозволяє оператору легко керувати обертанням резервуара, розвантаженням та іншими діями з різних позицій.
• Пов'язаний дизайн керування: Спрощує робочий процес, підвищує ефективність та зменшує ризик неправильної експлуатації.
» II. РоботаПринцип:
TheВантажівка-змішувач Howo 5 куб. мпрацює від двигуна шасі, який приводить у дію гідравлічний насос через роздавальну коробку. Потім гідравлічна олива під тиском подається до гідравлічного двигуна, що призводить в дію редуктор, який, у свою чергу, змушує змішувальний бак безперервно обертатися. Внутрішні подвійні логарифмічні спіральні лопаті резервуара створюють доцентрову силу та тягу під час обертання, змушуючи бетон рухатися по спіральній траєкторії, запобігаючи сегрегації та забезпечуючи рівномірне перемішування. Під час фази завантаження резервуар швидко обертається для прискорення завантаження. Під час транспортування він підтримує низьку швидкість обертання вперед, щоб запобігти затвердінню бетону. Під час розвантаження резервуар нахиляється та повертається назад з високою швидкістю, використовуючи спіральні лопаті для проштовхування бетону до розвантажувального отвору. Потім для очищення внутрішньої частини резервуара використовується пневматична система подачі води. Весь процес контролюється скоординованою гідравлічною системою та механічною структурою, що забезпечує безперервне та рівномірне перемішування бетону від змішування до розвантаження.
