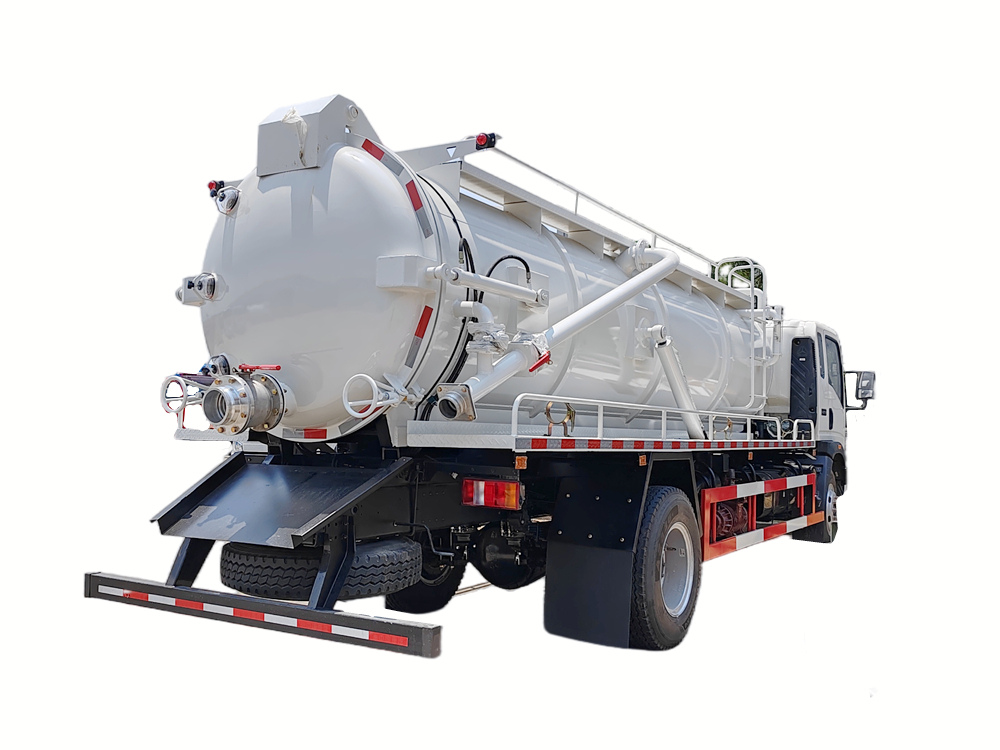

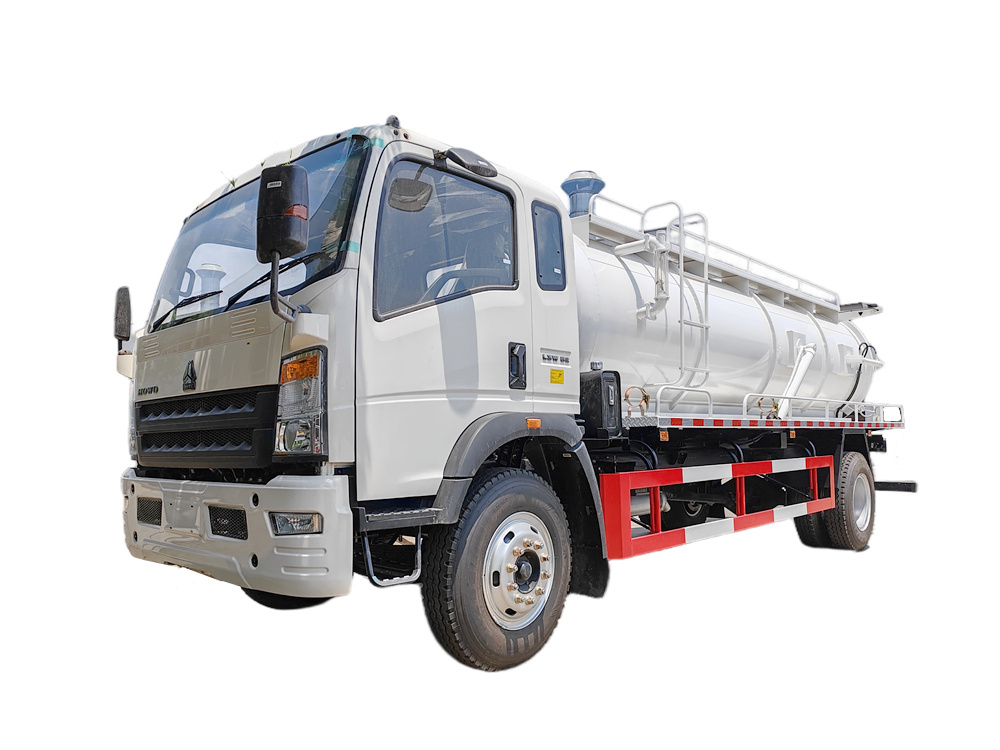

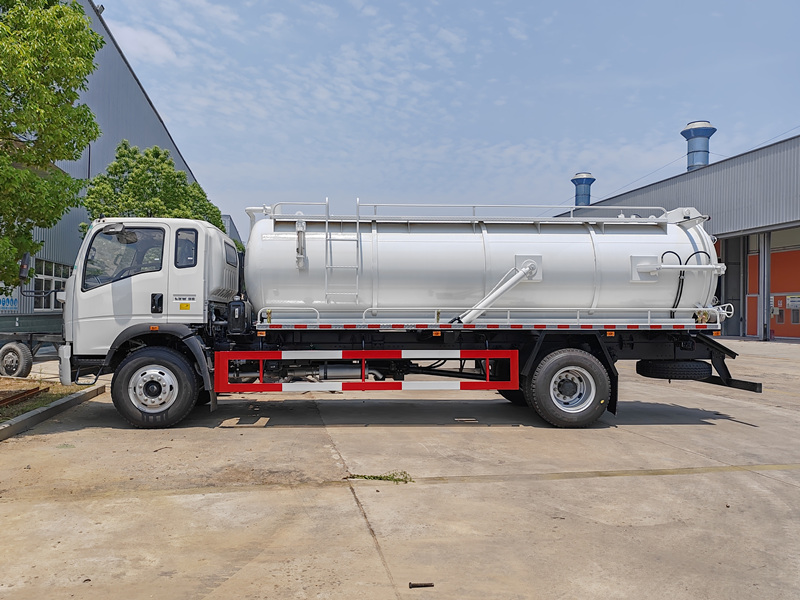

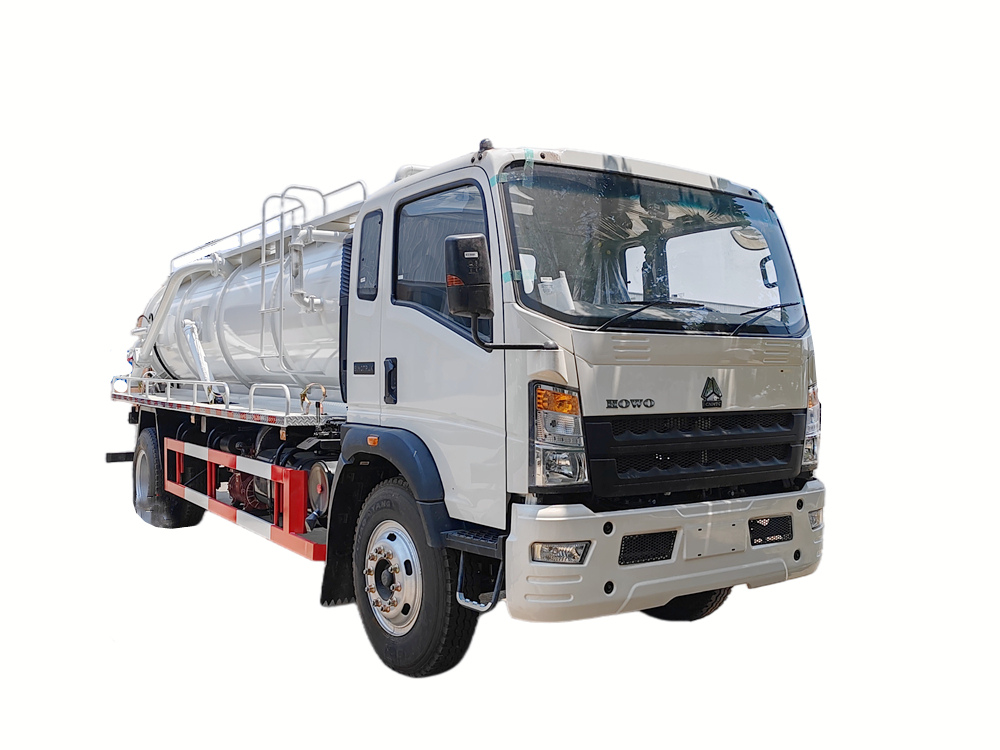

Автоцистерна для стічних вод Howo 5 куб. м

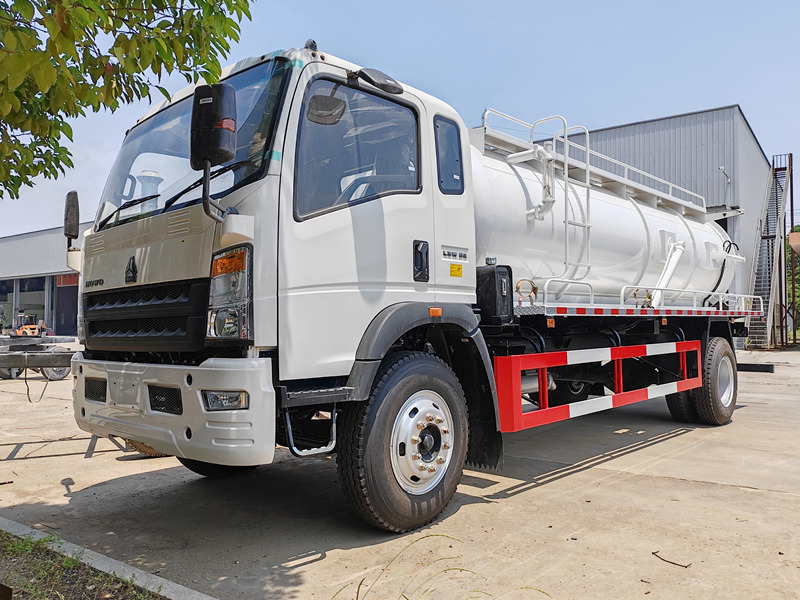

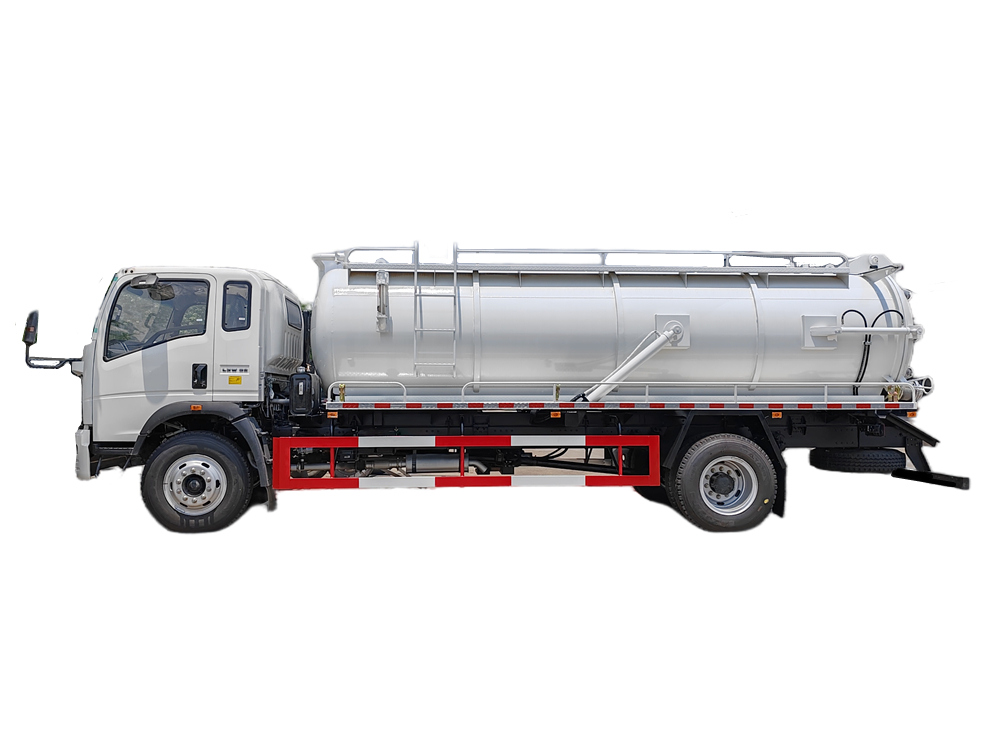

Вантажівка для всмоктування стічних вод HOWO об'ємом 5 кубічних метрів, оснащена кабіною HOWO Commander 2080 рядів, колісною базою 4200 мм,Каммінс Двигун ISF3.8s3168 потужністю 168 кінських сил, коробка передач WLY6G70, верхній корпус - це резервуар для всмоктування стічних вод об'ємом 5 кубічних метрів, виготовлений з вуглецевої сталі, оснащений вакуумним насосом Jurop PN106D, каналізаційною трубою, драбиною, робочим регулювальним клапаном (регулятор підйому бака та заднього борту), баком для гідравлічного масла, випускним клапаном заднього борту тощо.
Працездатність :
5cbmТип кабіни :
Howo light cabinСистема приводу :
4x2,RHDКолісна база (мм) :
4200Специфічний для двигуна :
168HP /Cummins ISF3.8s3168Коробка передач :
WLY6G70,6-speed,manualПередня вісь (кг) :
3200Задня вісь (кг) :
8000TheВантажівка-цистерна для стічних вод HOWO 5 куб. м – це високоефективний спеціалізований транспортний засіб, призначений для міської санітарії, комунального будівництва та промислового очищення. Оснащений двигуном Cummins потужністю 168 кінських сил у поєднанні з 6-ступінчастою коробкою передач, він забезпечує високу потужність. Надбудова оснащена антикорозійним резервуаром з вуглецевої сталі об'ємом 5 м³, оснащеним італійським високовакуумним насосом Jurop (продуктивність всмоктування: 11 000 л/хв), що дозволяє швидко відсмоктувати стічні води, шлам та дрібні тверді частинки. Труба візуального огляду та гідравлічна система керування забезпечують безпечну та зручну експлуатацію. Завдяки функціям підйому резервуара та швидкого відкриття задньої кришки, транспортний засіб пропонує низькі витрати на обслуговування та тривалий термін служби. Він широко застосовується в комунальній санітарії (очищення септиків, днопоглиблення трубопроводів), очищенні промислових стічних вод, аварійно-рятувальних операціях та різних інших сферах.

Наш завод є професійним виробником у сфері вантажних автомобілів,
гарантуємо, що вся продукція абсолютно нова та високої якості.
»Ⅰ.Визначення та вступ до продукту:
Виробник:CS TRUCKS GROUP LIMITED
Характеристики продукту
1. Потужна сила та адаптивність
• Оснащений двигуном Cummins потужністю 168 кінських сил та 6-ступінчастою коробкою передач, він пропонує високий крутний момент на низьких швидкостях, адаптується до складних дорожніх умов та відповідає стандартам викидів China VI.
2. Професійно розроблений, ефективний та довговічний
• Резервуар з вуглецевої сталі об'ємом 5 куб. м: стійкий до корозії та тиску, підходить для транспортування стічних вод та осаду.
• Вакуумний насос Jurop PN106D: Висока потужність всмоктування, висока швидкість відкачування та висока експлуатаційна ефективність.
3. Зручне керування та функції безпеки
• Гідравлічна система керування (підйом бака, розвантаження заднього борту) забезпечує легку та точну роботу.
• Візуальний контроль всмоктувальної труби дозволяє контролювати стан всмоктування в режимі реального часу, щоб запобігти засміченню або перевантаженню.
• Гідравлічна драбина для легкого доступу та обслуговування
» II.Параметр продукту для вакуумного всмоктування HOWO 5CBMвантажівка:
| Інформація про продукт | ||
| Продукт | Вантажівка для відкачування стічних вод | |
| Назва бренду | SINOTRUK-HOWO | |
| Загальні розміри (Д*Ш*В) | 7540*2350*2680 мм | |
| Місце походження | Хубей, Китай | |
| Колір | Будь-який колір буде доступний | |
| Виробництво | CS TRUCKS | |
| Технічні характеристики шасі | ||
| Колісна база | 4200 мм | |
| Повна вага | 11,2 тонни | |
| Навантаження на вісь | 3200/8000 кг | |
| Максимальна швидкість | 95 км/год | |
| Спосіб передавання | WLY6G70, 6-ступінчаста, механічна коробка передач | |
| Шина | 8.25R206+ 1 запасний | |
| Кабіна | 2080 право- ручне керування півторарядною кабіною, з кондиціонером, USB | |
| Двигун | ||
| Модель | Cummins ISF3.8s3168 | |
| Кінська сила | 168 к.с./125 кВт | |
| Тип | Рядний 4-циліндровий, 4-тактний, з наддувом, проміжним охолодженням, водяним охолодженням | |
| Максимальний крутний момент | 600 Н·м | |
| Номінальна швидкість | 2600 об/хв | |
| Максимальна швидкість крутного моменту | 1300-1700 об/хв | |
| Зміщення | 3,76 л | |
| Викиди | Євро 3 | |
| Паливний бак | 120-літровий паливний бак з алюмінієвого сплаву для дизельного палива | |
| Міні-витрата палива при повному навантаженні | 195 г/кВт·год | |
| Специфікації верхньої частини тіла | ||
| Танк | 5000 л5 мм високоякісна вуглецева сталь | |
| Вакуумний насос | Модель | Джуроп PN106D |
| Максимальний тиск | 1,5 бар | |
| Максимальна швидкість | 1300 об/хв | |
| Максимальний потік | 11000 л/хв | |
| Потік повітря при 60% вакуумі | 10000 л/хв | |
| Максимальний вакуум | 92% | |
| Безперервний вакуум | 60% | |
| Максимальна потужність без навантаження. | 13,6 кВт/18,4 к.с. | |
| Вага | 143 кг | |
| Всмоктувальна головка | ≥7m | |
| Насос Moro, насос Іспанії в наявності | ||
» Ⅲ.Продукт Детальний вступ

Конфігурація основного силового агрегату та шасі
1. Кабіна та колісна база

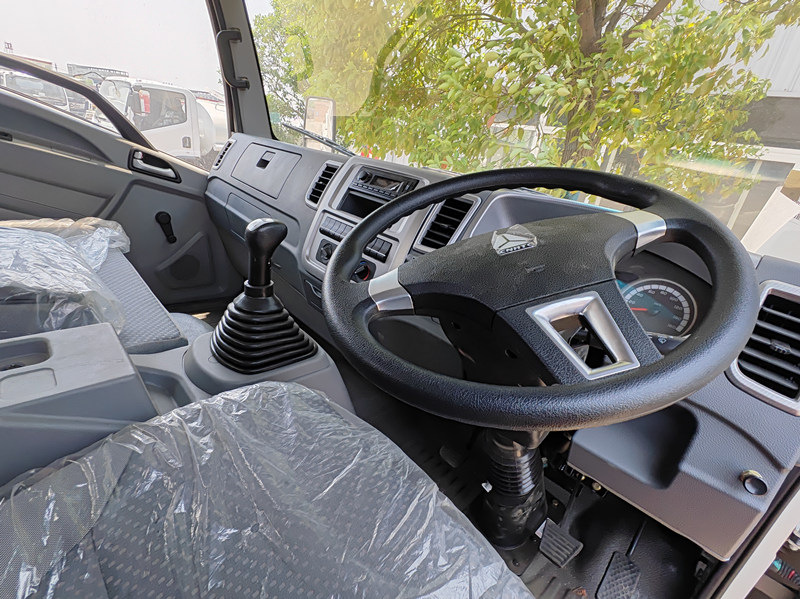

• Напівкабіна HOWO Commander з 2080 рядами пропонує простір та чудову оглядовість. Вона оснащена ергономічним сидінням та багатофункціональним кермом, що забезпечує баланс між комфортом та маневреністю.
• Колісна база 4200 мм забезпечує стабільну підтримку надбудови.
2. Силовий агрегат
• Двигун: Оснащений рядним чотирициліндровим дизельним двигуном Cummins ISF3.8s3168 об'ємом 3,8 л, максимальною потужністю 168 кінських сил (125 кВт) та піковим крутним моментом 600 Нм, що відповідає стандартам викидів Китаю VI.

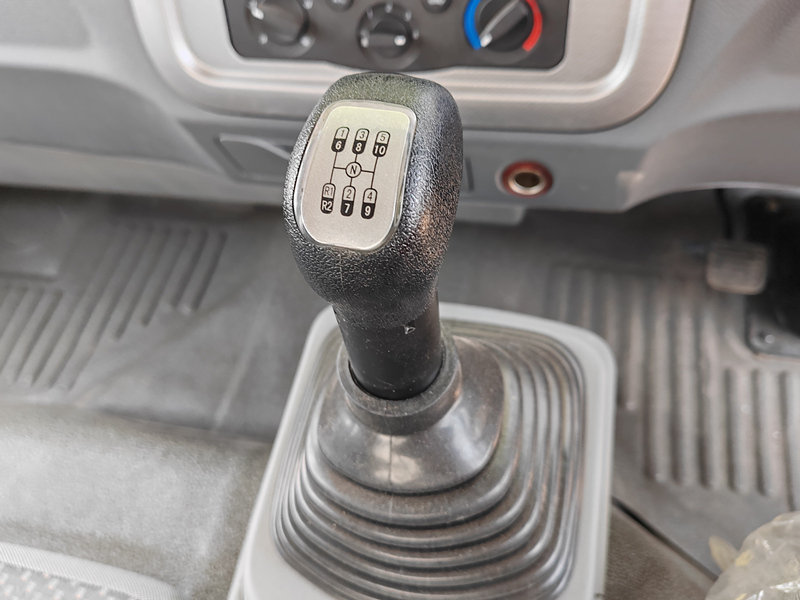

• Спосіб передавання: Оснащений шестиступінчастою механічною коробкою передач WLY6G70, він забезпечує плавне перемикання передач та високу ефективність трансмісії, адаптуючись до різних умов експлуатації.

Професійна конфігурація верхньої частини тіла
1. Резервуар для всмоктування стічних вод
• Матеріал та місткість: Резервуар виготовлений з вуглецевої сталі Q235B методом цільного штампування, його місткість становить 5 кубічних метрів. Поверхня проходить антикорозійну обробку піскоструминним струменем для покращення стійкості до корозії.

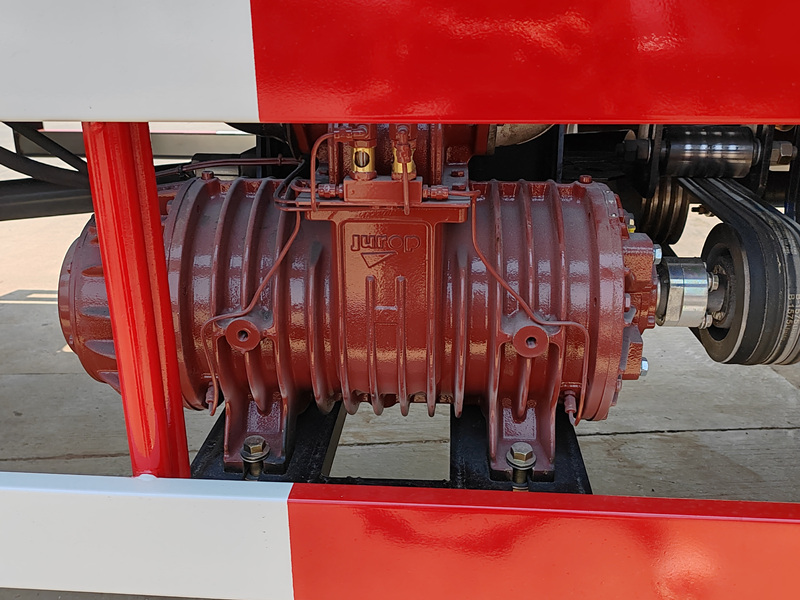

• Вакуумна система: Оснащений італійським рідинно-кільцевим вакуумним насосом Jurop PN106D, він може похвалитися швидкістю відкачування до 11 000 л/хв та максимальним вакуумом -0,092 МПа. Він може швидко витягувати стічні води, шлам та тверді частинки (діаметром ≤ 50 мм), що підвищує ефективність роботи на 15% порівняно з аналогічними продуктами.

2. Функціональні компоненти

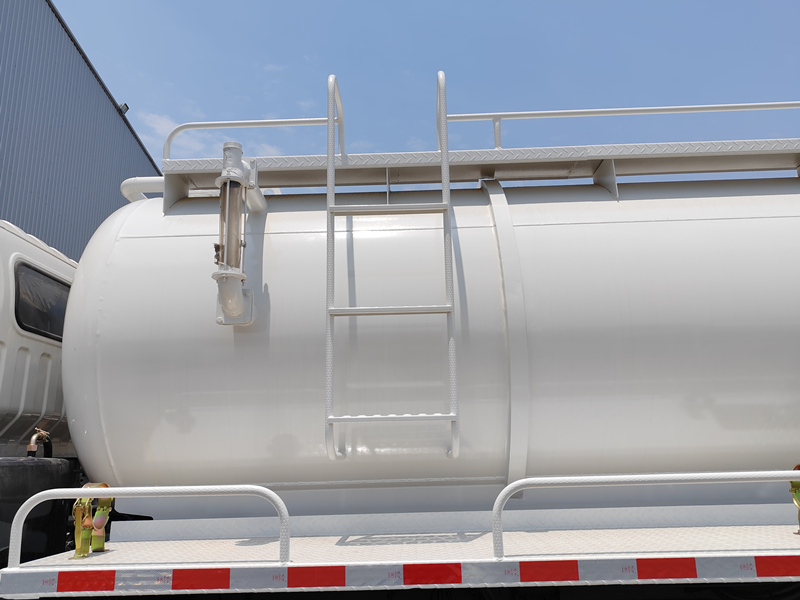

• Інспектор з каналізації: Вікна для стічних вод з обох боків забезпечують видимість рівня рідини в резервуарі в режимі реального часу, запобігаючи ризику перевантаження.

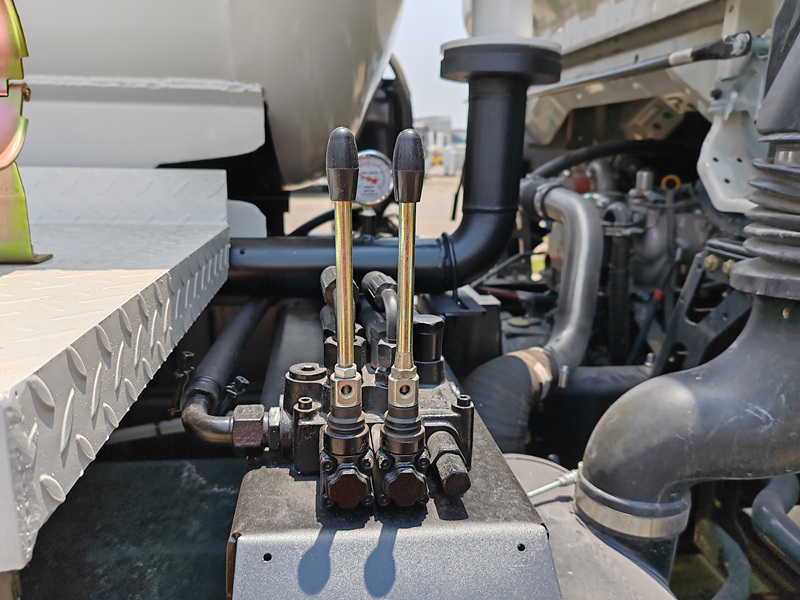

• Система управління операціями: Вбудований блок гідравлічного розподільного клапана підтримує керування одним дотиком для таких дій, як підйом резервуара та відкриття/закриття задньої кришки.

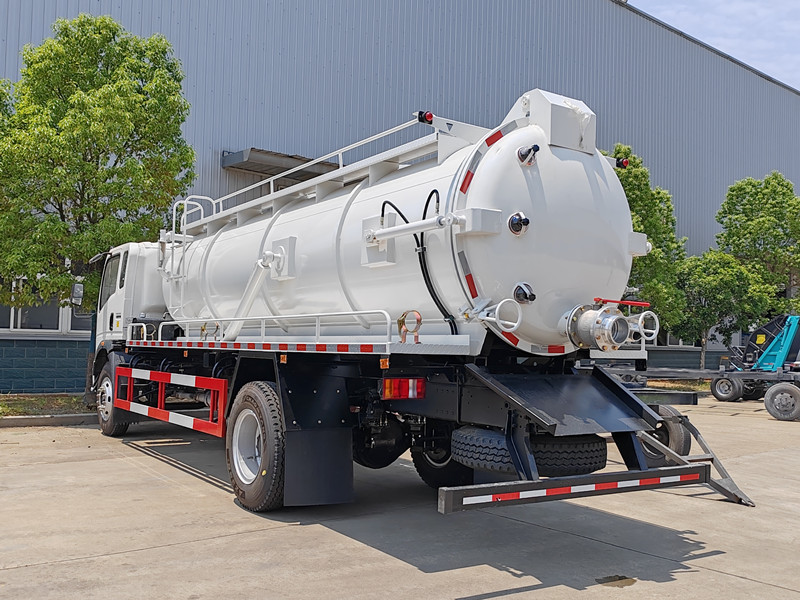

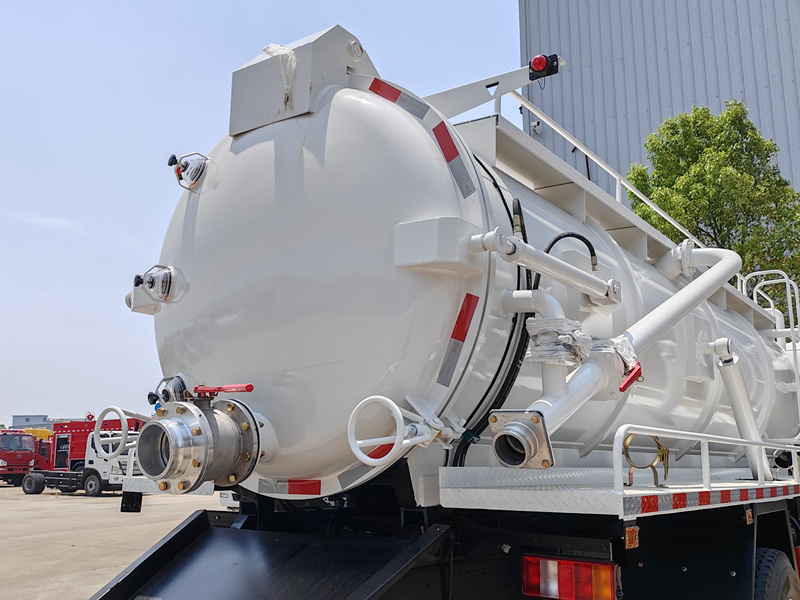

• Система розвантаження: Ззаду встановлено швидковідкриваючий випускний клапан DN200, який забезпечує як гравітаційне, так і вакуумне спорожнення для повного розвантаження без залишків. o Допоміжні пристрої: Стандартні драбини та попереджувальні лампи, детальна конструкція підвищує зручність використання.
Креслення вантажівки для відкачування стічних вод:

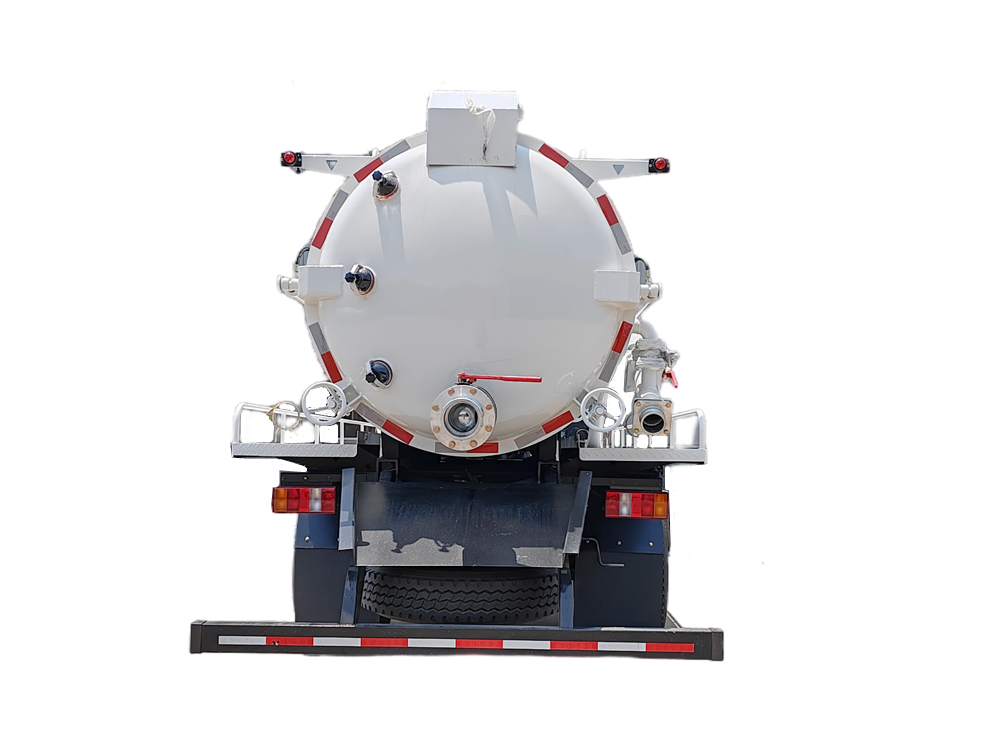

Відкрийте задні дверцята:
Uскидання стічних вод:

»Ⅳ. Принцип роботи
1. Принцип вакуумного відсмоктування
• Двигун приводить у рух вакуумний насос Jurop на високій швидкості, створюючи негативний тиск (вакуумне середовище) всередині резервуара.
• Зовнішні стічні води/шлам всмоктуються в резервуар через всмоктувальну трубу. Рівень рідини контролюється в режимі реального часу, щоб запобігти перевантаженню.
2. Видалення та очищення
• Після завершення операції стічні води зливаються через швидковідкриваючий клапан задніх бортів за допомогою сили тяжіння або вакууму.
• Функція підйому резервуара дозволяє повністю скинути залишки відходів.
3. Координація гідравлічної системи

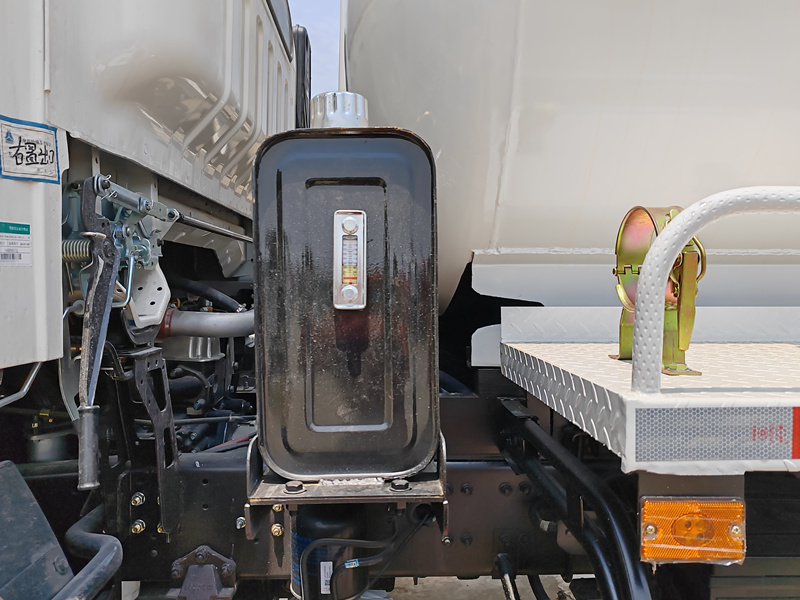

• Гідравлічний масляний бак забезпечує живлення керуючих клапанів, що дозволяє виконувати такі дії, як підйом та опускання бака, а також герметизацію задньої кришки, забезпечуючи безперебійний робочий процес.
»Ⅴ.Сценарії застосування
1. Муніципальна санітарна служба
◇ Очищення міських септиків, каналізаційних колодязів та каналізації для вирішення проблеми заторів стічними водами.
◇ Регулярне обслуговування дорожніх зливових стічних труб та дренажних труб для запобігання затопленням.
2. Промисловість та будівництво
◇ Відкачування стічних вод із заводських відстійників та промислових басейнів для стічних вод, підходить для таких галузей промисловості, як хімічна та харчова.
◇ Видалення накопиченої води та бруду з фундаментних ям на будівельному майданчику для забезпечення безпечного будівельного середовища.
3. Аварійно-рятувальна служба
◇ Відкачування стічних вод та видалення осаду після повеней.
4. Захист сільського довкілля
◇ Збір гною та очищення сільських стічних вод.
