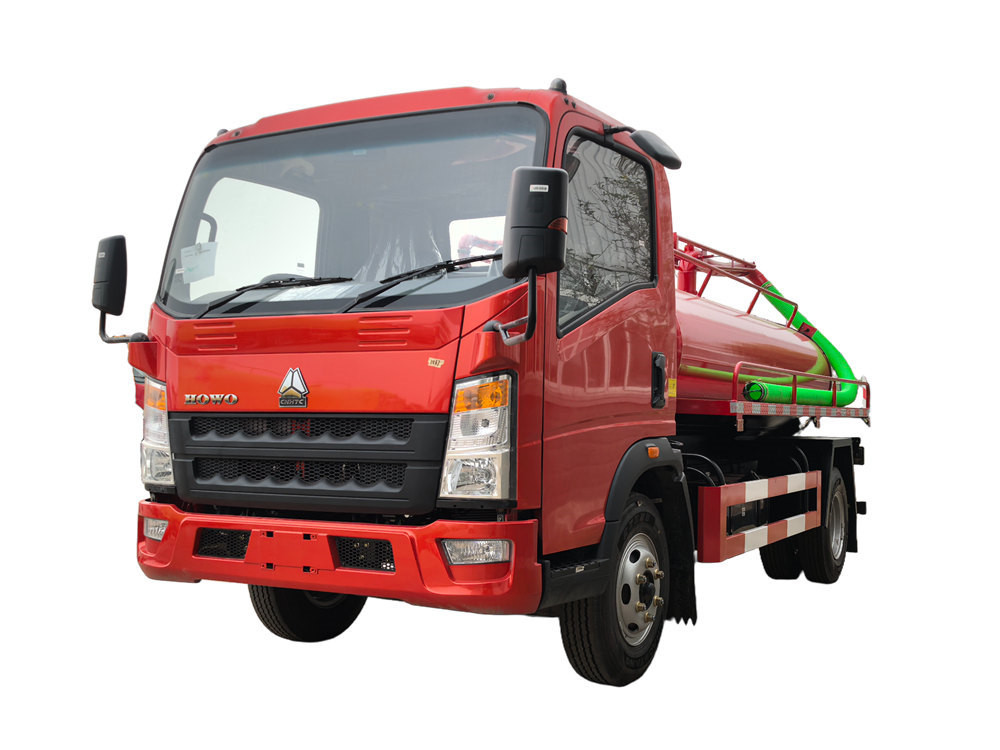

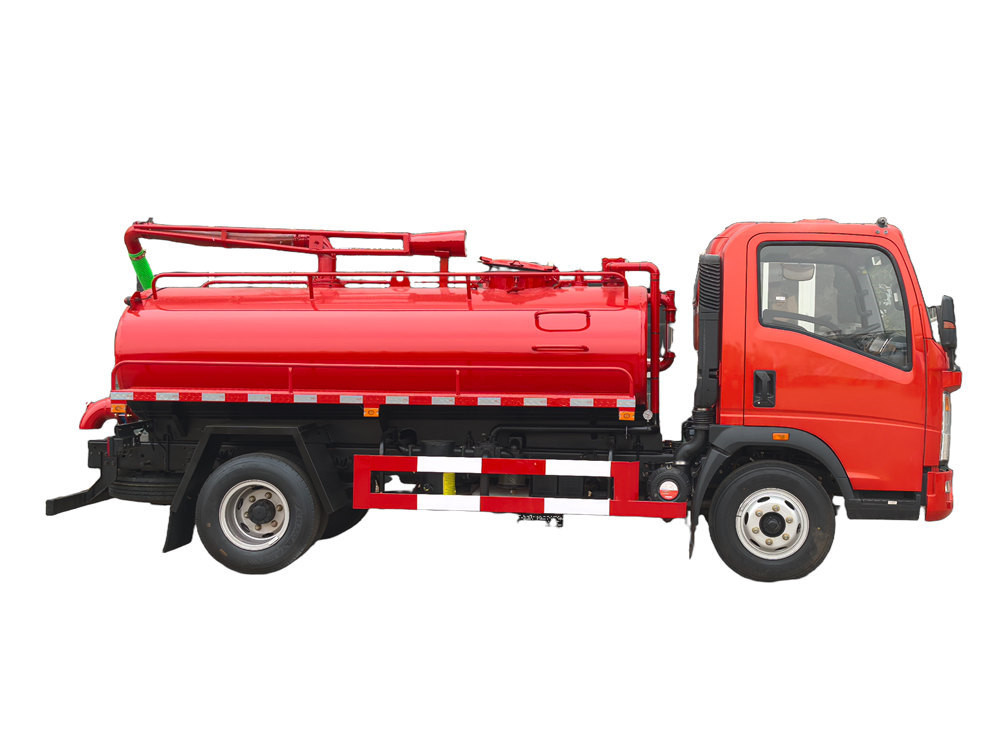

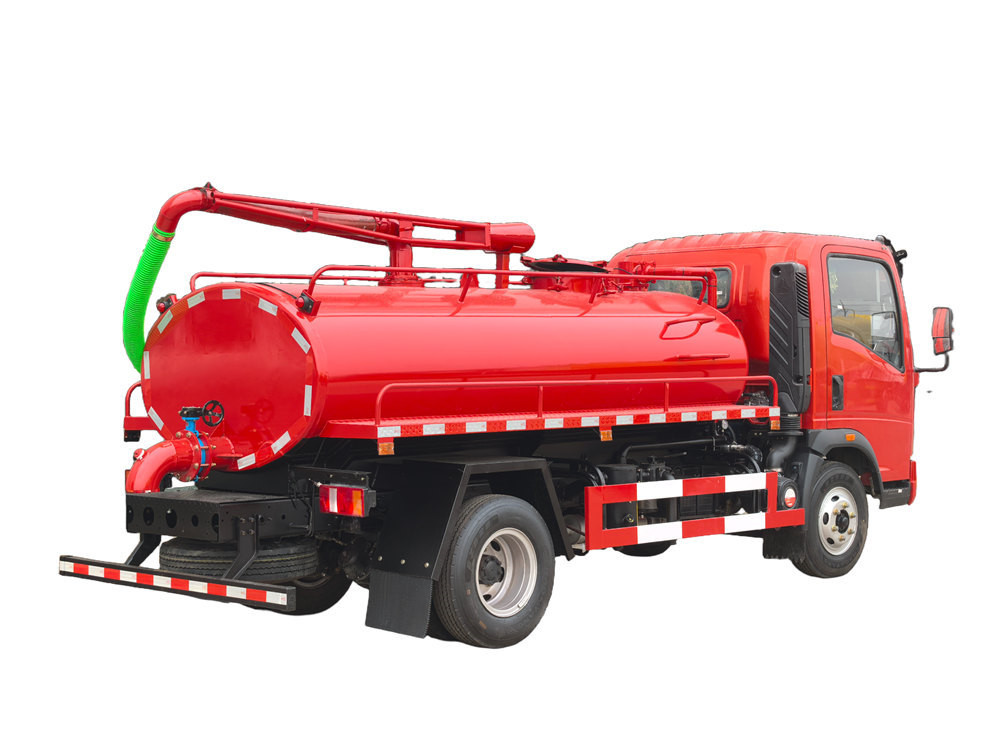

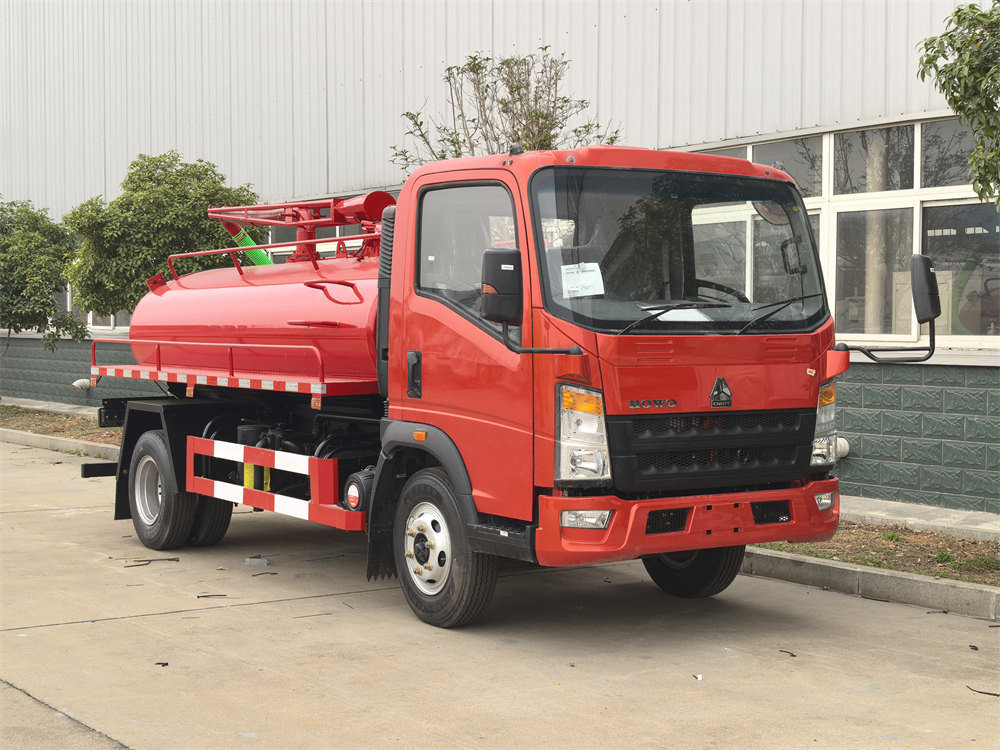

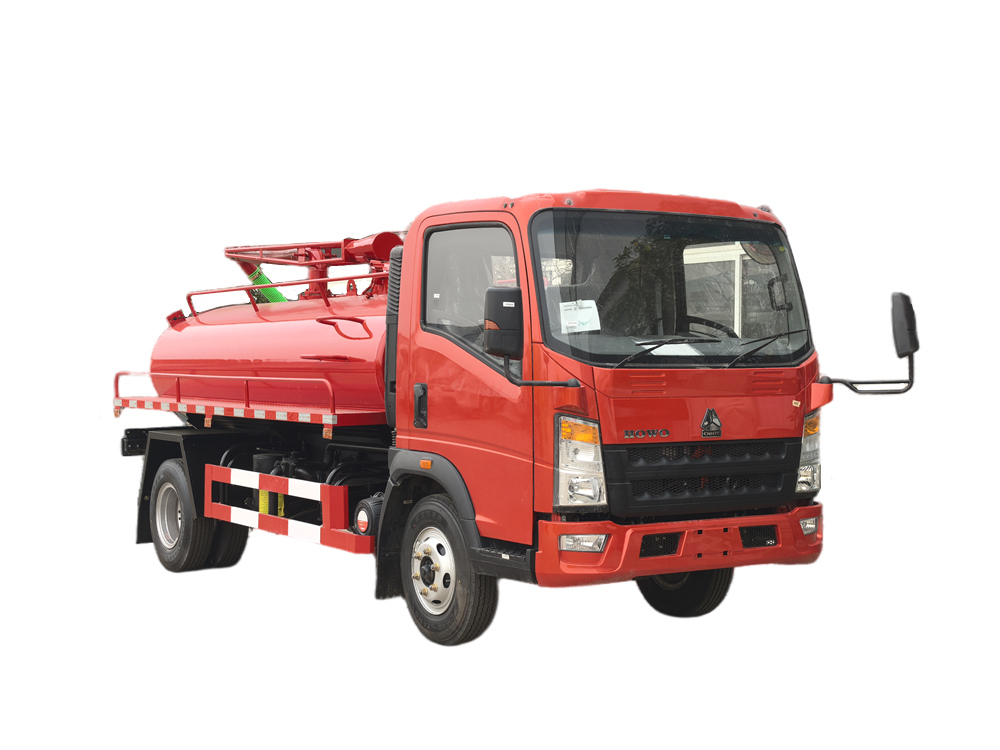

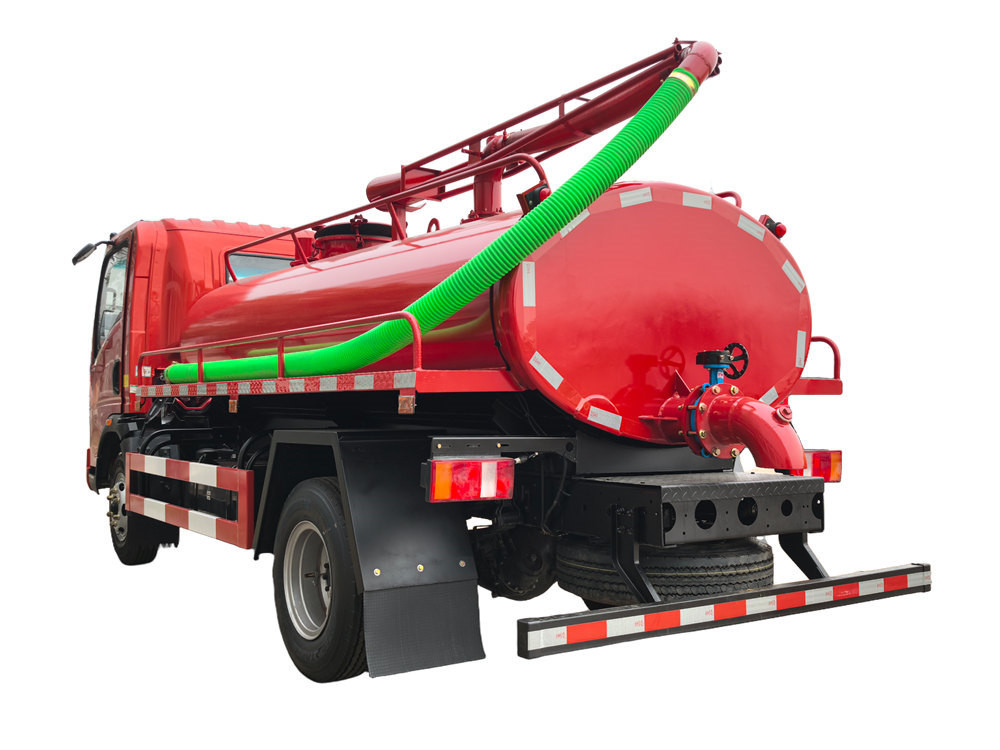

Вантажівка з септичним насосом Howo 4x4
Вантажівка для відкачування септика HOWO 4x4 RHD 4cbm оснащена однорядною кабіною HOWO Hanjiang 1880, повним приводом 4x4, правим кермом, колісною базою 3360 мм, двигуном YN4102QBZL потужністю 116 кінських сил, 6-ступінчастою коробкою передач WLY6TS40, верхня частина корпусу - це септик об'ємом 4 кубічні метри, виготовлений з вуглецевої сталі, має антикорозійний та антикорозійний захист, оснащений вакуумним насосом Yifeng SK-6 з водяним кільцем, максимальна швидкість відкачування: 6 кубічних метрів/хвилину, швидкість: 970 об/хв, верхня 6-метрова всмоктувальна стріла септика, оснащена оглядовим вікном септика, переливним клапаном, манометром, випускним клапаном тощо.
Працездатність :
4cbmТип кабіни :
Howo light cabinСистема приводу :
4x4,RHDКолісна база (мм) :
3360Специфічний для двигуна :
116HP / YN4102QBZLКоробка передач :
WLY6TS40,6-speed,manualПередня вісь (кг) :
2000Задня вісь (кг) :

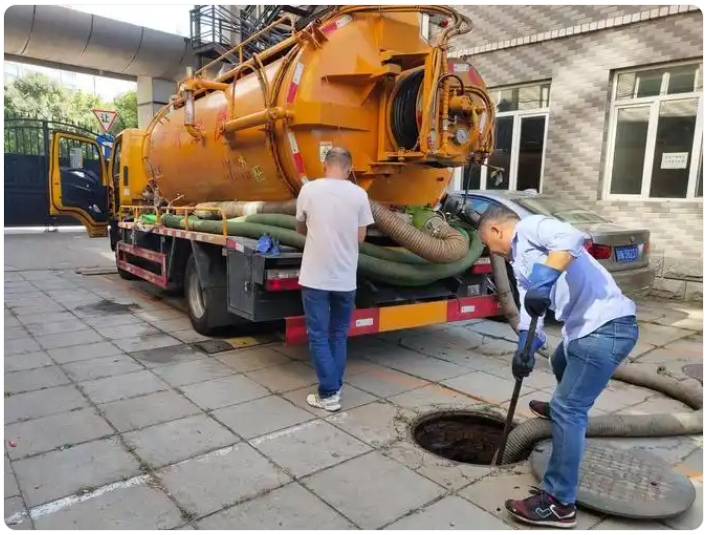

3500The HOWOВантажівка з септичним насосом, повний привід,– це високоефективний та довговічний санітарний транспортний засіб, призначений для самовсмоктування, видалення фекалій та стічних вод з гнойових ям, а також стічних вод з канав, ставків та каналізації. Оснащений двигуном YN4102QBZL потужністю 116 кінських сил та трансмісією WLY6TS40, він може похвалитися потужним повним приводом (4×4) для використання в складних умовах, таких як брудні та похилі дороги. Оснащений потужним вакуумним насосом Yifeng SK-6, пристрій може похвалитися дальністю всмоктування 8 метрів, високою ефективністю всмоктування та нагнітання, а також може досягти повного навантаження всього за 4 хвилини. Оснащений висувною всмоктувальною штангою довжиною 6 метрів, вікном для спостереження за фекаліями та переливним клапаном, він забезпечує зручну, безпечну та надійну роботу.

Наш завод є професійним виробником у сфері вантажних автомобілів,
гарантуємо, що вся продукція абсолютно нова та високої якості.
»Ⅰ.Визначення та вступ до продукту:
Виробник:CS TRUCKS GROUP LIMITED
Характеристики продуктивності
1. Ефективна робота: Швидкість відкачування 6 м³/хв може повністю перекачати резервуар об'ємом 4 кубічні метри за 5 хвилин, що робить його придатним для частої експлуатації.
2. Адаптивність повного приводу: 4×4-циліндровий привід покращує можливості виходу з ладу, що робить його придатним для використання в неасфальтованих сільських районах, на фермах та в інших середовищах.
3. Довговічність:
• Корпус резервуара з вуглецевої сталі з антикорозійним захистом та внутрішнім армуванням для запобігання деформації.
• Водокільцевий насос має просту конструкцію та низький рівень відмов.
4. Проектування безпеки: Численні захисні функції, включаючи запобіжний клапан та оглядове вікно, запобігають ризику перевантаження та експлуатаційних помилок.
• Візуальний контроль всмоктувальної труби дозволяє контролювати стан всмоктування в режимі реального часу, щоб запобігти засміченню або перевантаженню.
• Гідравлічна драбина для легкого доступу та обслуговування

» II.Параметр продукту для фекального всмоктування HOWO 4CBMвантажівка:
| Вакуумний насос HOWO 4x4 RHD 4cbm | |
| Загальне | |
| Розміри | 5995 x 2200 x 2560 мм |
| Вага | 3050 кг |
| Кабіна | Sinotruk 1880 однорядний Праворуль таксі |
| Максимальна швидкість | 115 км/год |
| Шасі | |
| Колісна база | 3360 мм |
| Передня вісь | 2 тонни |
| Задня вісь | 3,5 тонни |
| Коробка передач | 6-ступінчаста коробка передач Wanliyang, WLY6TS40 |
| Рама транспортного засобу | Пряма армована балка |
| Шини | Сталеві шини 7.00R16 |
| Кількість шин | 6+1 |
| Тип приводу | 4*4, Кермо, правий кермо |
| Двигун | |
| Модель | YN4102QBZL |
| Тип | Рядний 4-циліндровий, дизельний |
| Потужність | 116 к.с./ 85 кВт |
| Номінальна швидкість | 3000 об/хв |
| Максимальний крутний момент | 290 Н·м |
| Максимальна швидкість крутного моменту | 1800-2100 об/хв |
| Зміщення | 3,76 л |
| Стандарт викидів | Євро 2 |
| Паливний бак | Паливний бак з алюмінієвого сплаву об'ємом 80 літрів |
| Верхня частина тіла | |
| Об'єм бака | 4 куб. м |
| Матеріал резервуара | Вуглецева сталь Q235, вуглецева сталь |
| Вакуумний насос | Вакуумний насос для циркуляції води |
| Модель циркуляційного насоса для води | YIFENG SK-6 (китайський бренд) |
| Швидкість | 970 об/хв |
| Максимальна швидкість відкачування | 6 м³/хв |
| Діаметр | Вхід: DN100, вихід: DN100 |
| Споживання води | 80-100 л/хв |
| Всмоктувальна труба | 1 штука/6 метрів |
| Оглядове віконце для стільця | Так |
| Випускний отвір для трави | Так |
| Клапан запобігання переливу | Так |
| Вхід для подачі | DN100 |
| Вихідний отвір для подачі | DN100 |
| Підйом резервуарів | Гідравлічний циліндр/2 шт. |
| Задня кришка бака | Можна відкрити за допомогою гідравлічного тиску |
| Колір | Згідно з вашим бажанням |
» Ⅲ.Продукт Детальний вступ

Конфігурація основного силового агрегату та шасі

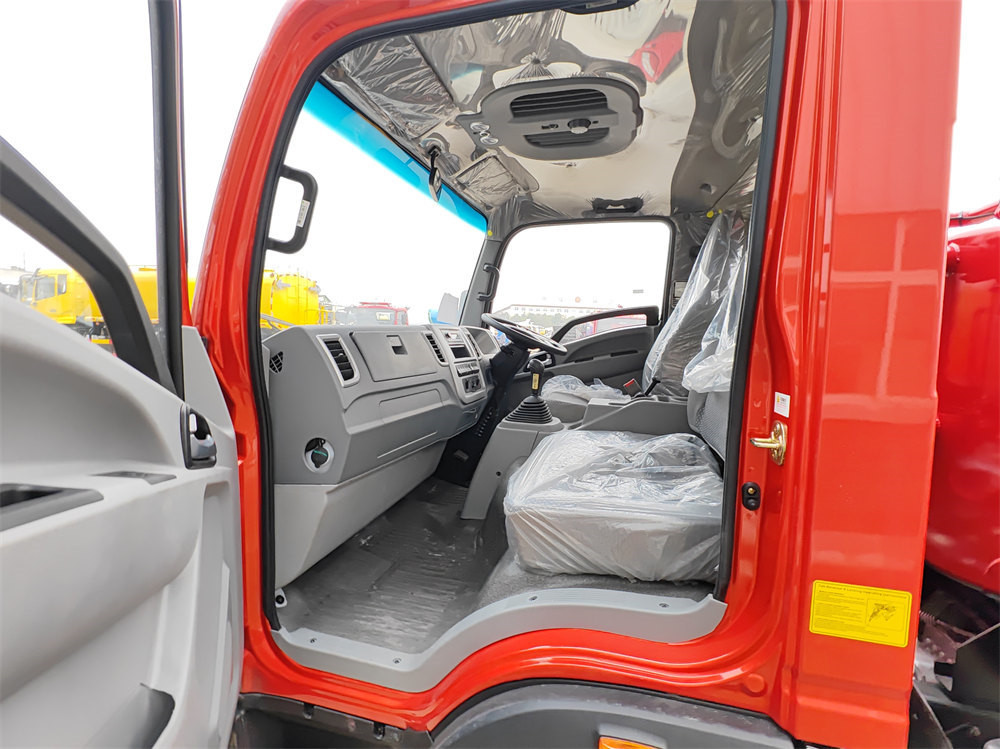

1. Кабіна: HOWO Hanjiang 1880 з однорядною кабіною та правим кермом, що відповідає китайським стандартам водіння з правим кермом.
2. Тип приводу: Повний привід (4×4), адаптується до складних дорожніх умов, таких як брудні та похилі дороги.
3. Колісна база: 3360 мм, що збалансовує прохідність та стійкість.
4. Двигун: Дизельний двигун YN4102QBZL, 116 кінських сил, високий крутний момент на низьких швидкостях та велика потужність.
5. Трансмісія: Механічна коробка передач WLY6TS40 (6 швидкостей), висока ефективність трансмісії та низькі витрати на обслуговування.

Верхня система

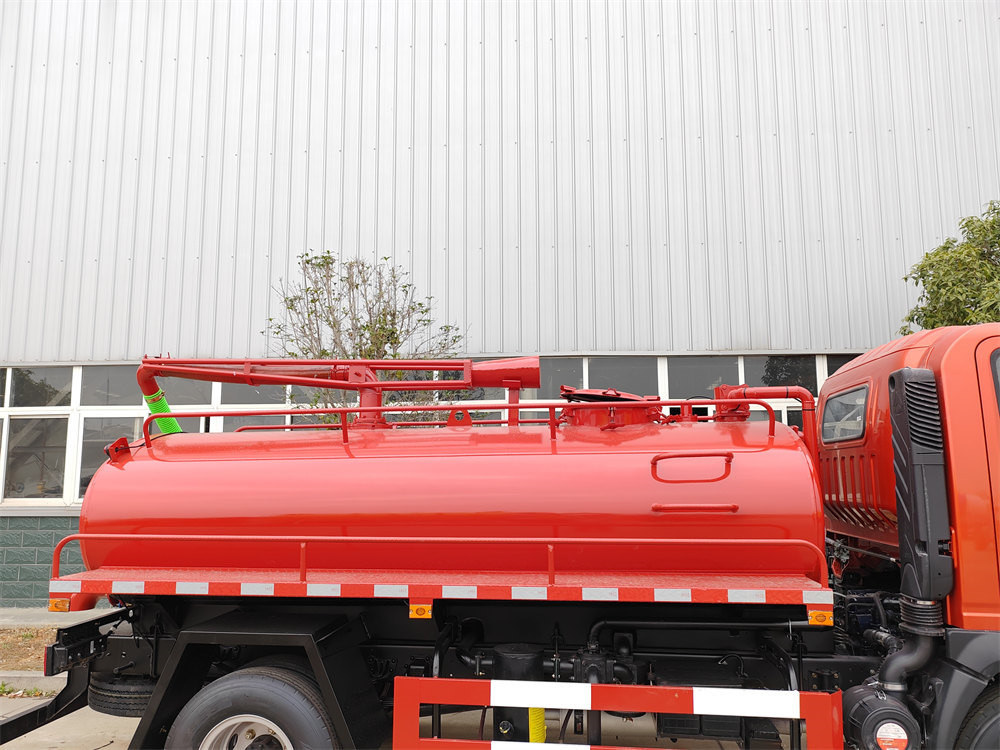

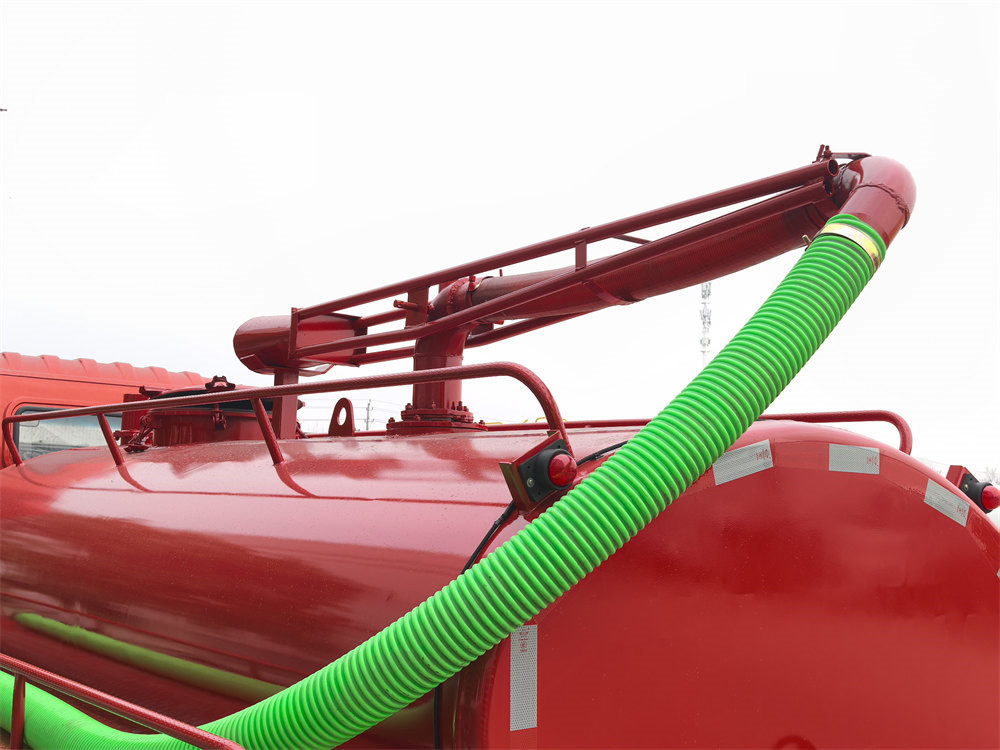

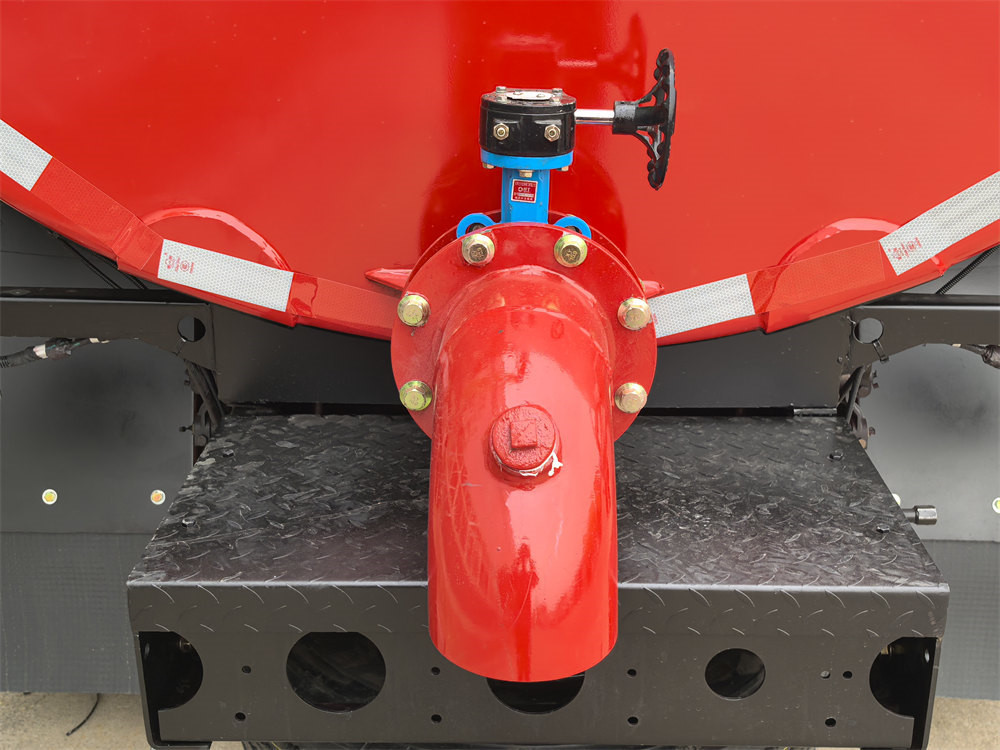

• Бак: Резервуар з вуглецевої сталі об'ємом 4 кубічні метри, ≥ Товщина 4 мм, оброблена антикорозійним та стійким до іржі покриттям для подовження терміну служби. Зверху встановлена 6-метрова висувна всмоктувальна штанга, що дозволяє працювати під різними кутами. Ззаду встановлено випускний клапан, що дозволяє здійснювати розвантаження під дією сили тяжіння або за допомогою стисненого повітря.
• Вакуумний насос: Вакуумний насос Yifeng SK-6 з водяним кільцем, з максимальною швидкістю відкачування 6 м³/хв та швидкістю 970 об/хв для високої ефективності всмоктування. Запобіжний клапан запобігає перевантаженням, а водо/масловідділювач забезпечує безперервну та стабільну роботу.

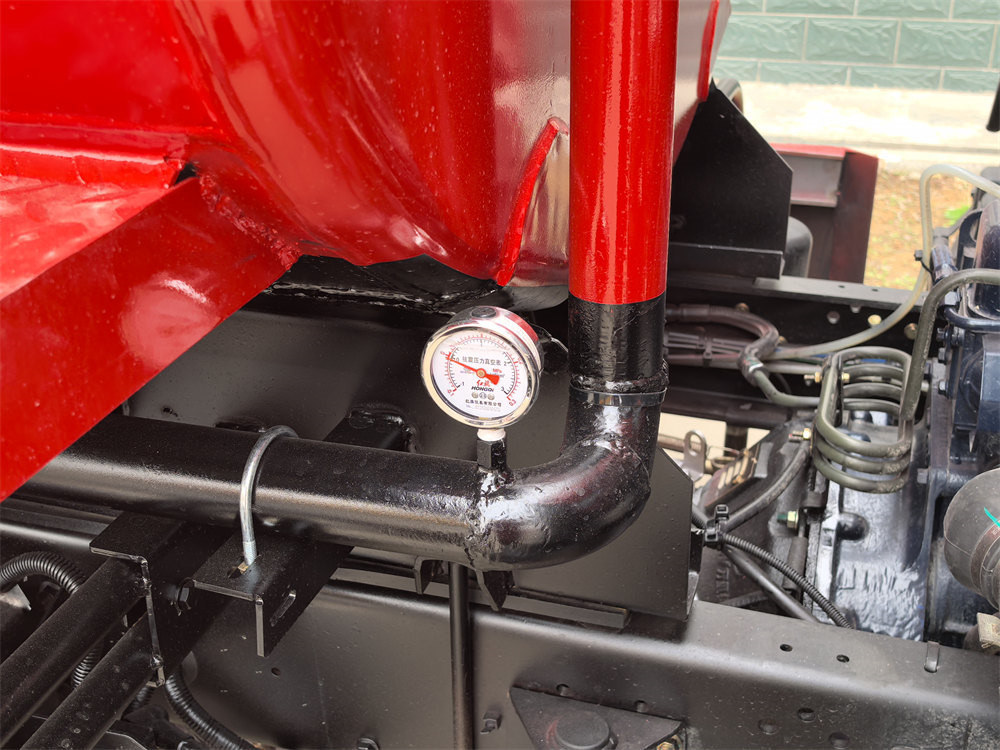

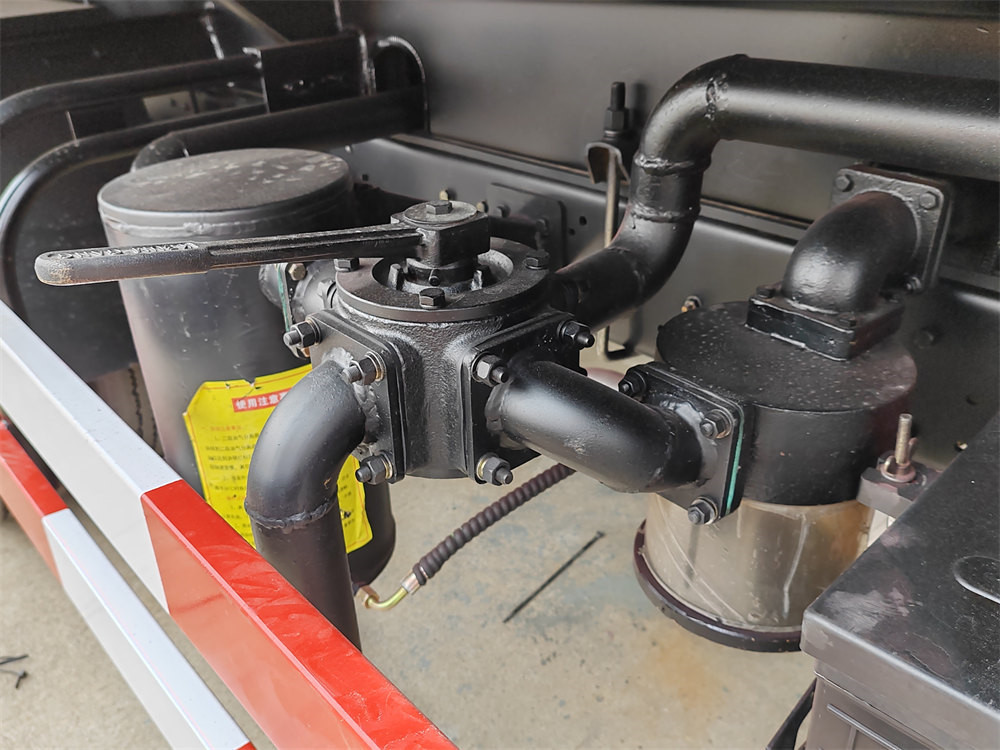

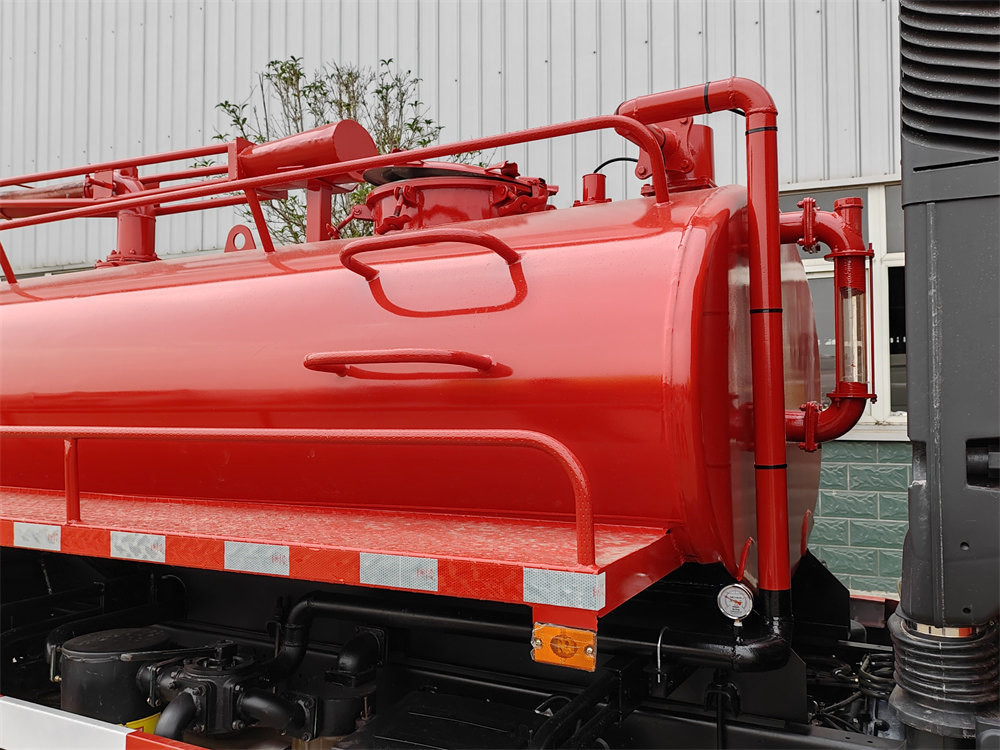

• Безпека та моніторинг: Вікно для огляду септичної системи розташоване у передній частині резервуара для моніторингу внутрішнього стану в режимі реального часу. Вакуумний манометр запобігає надлишковому тиску. Запобіжний клапан автоматично скидає тиск, щоб запобігти надлишку. Швидкий випускний клапан прискорює розвантаження під час розвантаження.

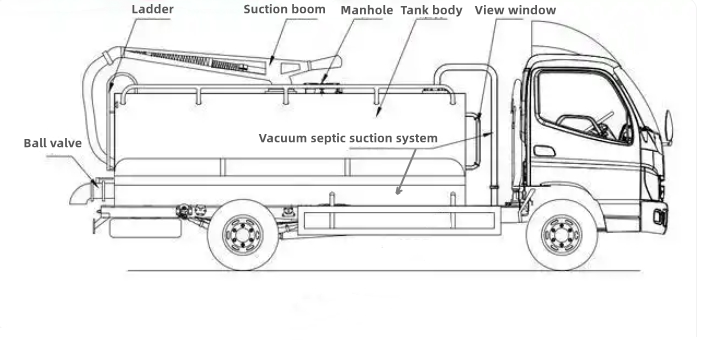

Креслення септичного всмоктувального автомобіля:
»Ⅳ.Принцип роботи
1. Процес всмоктування:
◇ Вакуумний насос живиться від двигуна шасі. Ця потужність передається до вакуумного насоса через коробку передач, відбір потужності та карданний вал.
◇ Коли працює вакуумний насос, усередині резервуара створюється негативний тиск, втягуючи відходи/стічні води в резервуар через всмоктувальну трубу.
◇ Водокільцевий насос використовує циркулюючу воду для герметизації резервуара, запобігаючи витоку повітря та охолоджуючи насос.
2. Процес виписки:

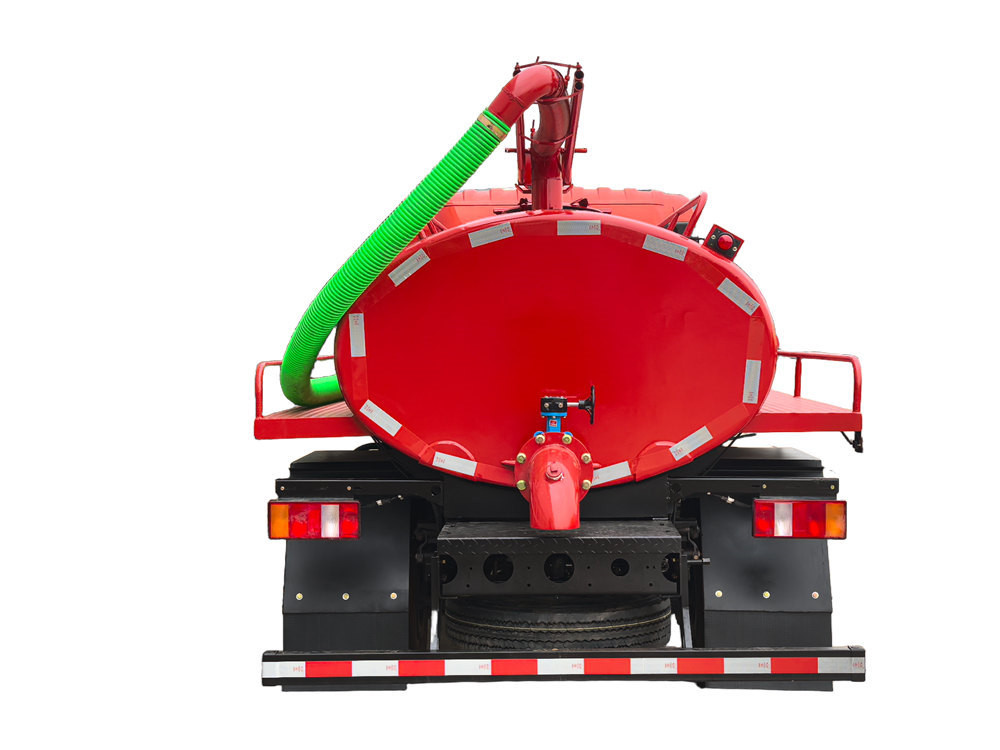

Відкрийте задню кришку або клапан резервуара та швидко спорожніть резервуар за допомогою сили тяжіння або перепаду тиску повітря.
