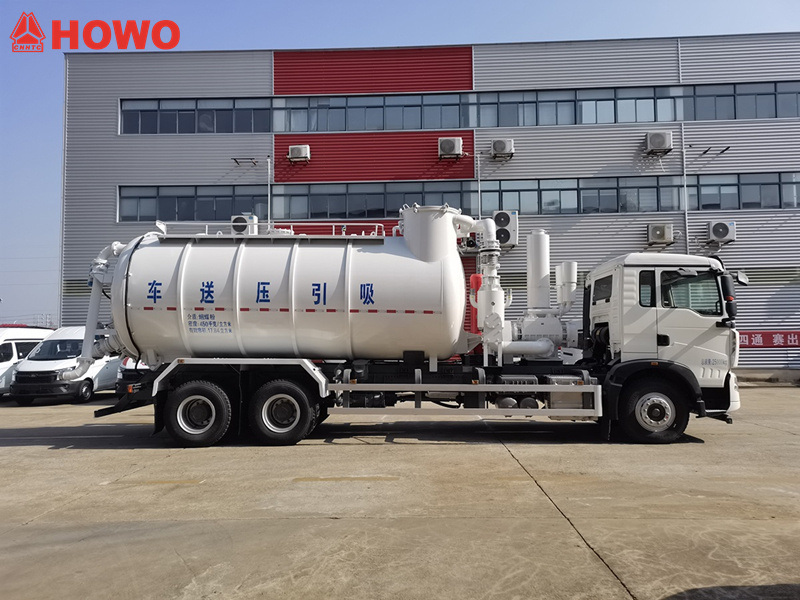

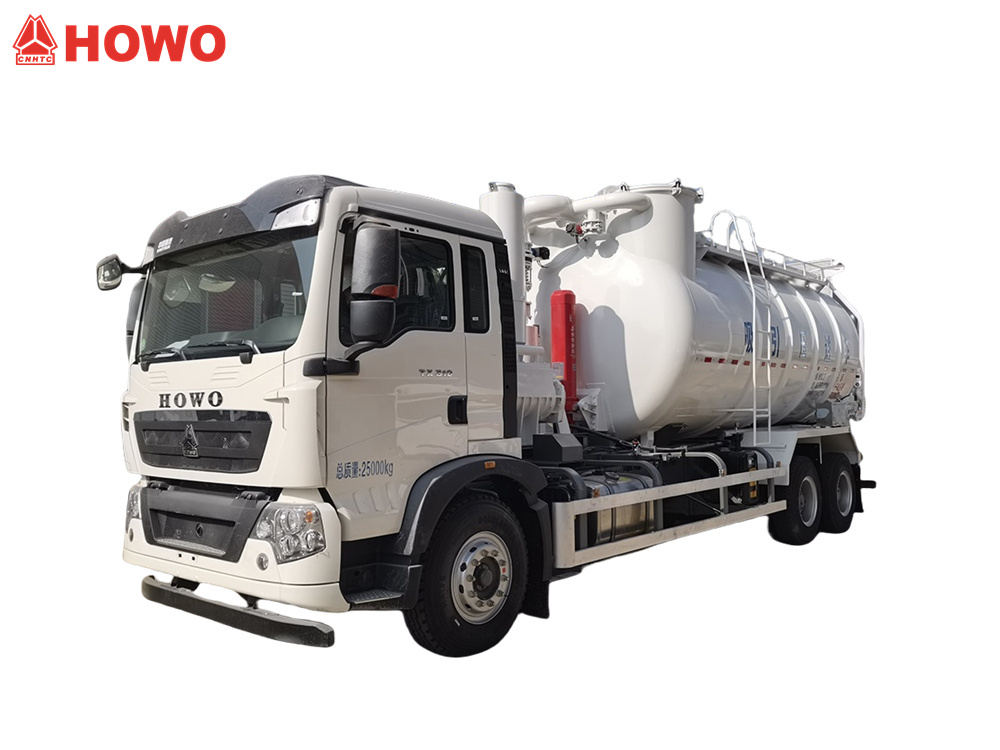

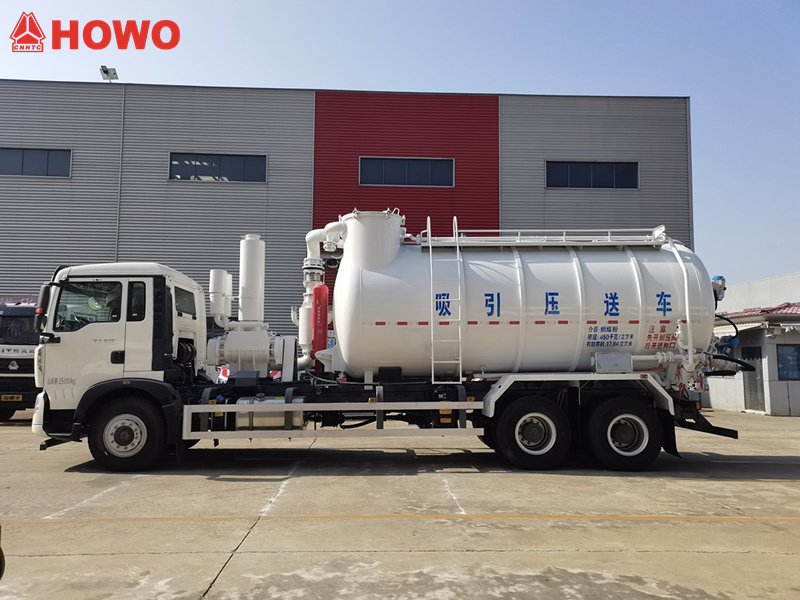

The Вантажівка HOWO з гідроочищенням каналізації 15 000 літрів – це спеціалізований транспортний засіб, призначений для транспортування порошкоподібних та гранульованих матеріалів. Оснащений двигуном Sinotruk MC07.31-60 потужністю 310 кінських сил та 9-ступінчастою коробкою передач, він пропонує чудову потужність. Його верхня частина оснащена циліндричним резервуаром об'ємом 15 кубічних метрів, що дозволяє ефективно транспортувати порошкоподібні та гранульовані матеріали, такі як цемент та зола. Він має як всмоктування з негативним тиском, так і розвантаження з позитивним тиском. Всмоктувальний пристрій, розташований над і позаду резервуара, керується всмоктувальним клапаном і підключений до всмоктувального шланга через швидкоз'ємний роз'єм для швидкого всмоктування. Розвантажувальний пристрій, також розташований позаду резервуара, керується розвантажувальним клапаном для чистого та ефективного розвантаження. Транспортний засіб також оснащений високоефективною системою фільтрації з фільтрувальними мішками, які затримують домішки, забезпечуючи чистоту матеріалу. Задня операційна система інтегрує кілька кнопок керування функціями для зручності експлуатації.

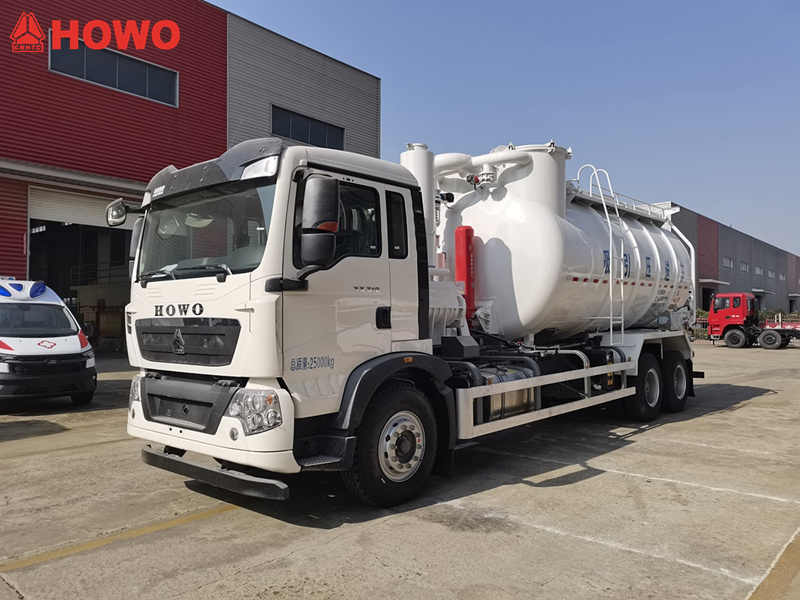

* HOWO 6x4 15000L Сухий вакуумний всмоктувальний вантажівка

Вакуум для стічних водТранспортування під тиском Вантажівка*

Наш завод є професійним виробником у сфері вантажних автомобілів,
гарантуємо, що вся продукція абсолютно нова та високої якості.

»Ⅰ.Визначення та вступ до продукту:

Виробник:CS TRUCKS GROUP LIMITED

Всмоктувальні та напірні конвеєрні візки, також відомі як всмоктувально-розвантажувальні машини, підходять для використання в таких галузях промисловості, як металургія, хімічна промисловість, енергетика, будівельні матеріали, вугілля, гірничодобувна промисловість та портові перевезення. Вони використовуються для збору, переміщення та транспортування майже ста видів пилу та порошкоподібних матеріалів за різних робочих умов. Вони можуть транспортувати пилоподібні матеріали, такі як чавуно-сталеплавильні, агломераційні, коксівні, сировина, матеріали для знекремніювання плавки, алюмінієвий порошок, цемент, мінеральний порошок, вапняковий пил та змішаний пил.

» II.Параметр продукту для сухого вакуумного всмоктування HOWO 15CBMвантажівка:

» Ⅲ.ПродуктОсновні структурні компоненти

1. Збірка транспортного резервуара

Вузол транспортної цистерни складається з корпусу завантажувальної цистерни та встановлених на ній всмоктувальних і нагнітальних пристроїв.



• Корпус завантажувального резервуара являє собою циліндричну ємність із герметичними кінцями. На дні резервуара встановлено «прямий» флюїдізатор, переважно для завантаження порошкоподібних та гранульованих матеріалів. До корпусу резервуара приварено зовнішню драбину, а зверху – міст, підйомні вушка, оглядові отвори та вимірювач рівня матеріалу.



• Всмоктувальний пристрій встановлено над задньою частиною завантажувального резервуара. Він керується всмоктувальним клапаном і підключається до всмоктувального шланга на місці за допомогою швидкоз'ємного з'єднувача.

2. Система фільтрації

• Матеріал проходить через циклонний вигин всередині корпусу резервуара для початкового розділення та осадження в завантажувальному резервуарі. Потім він проходить через фільтрувальну камеру для вторинної фільтрації. Ця двоступенева фільтрація гарантує, що кінцеве відпрацьоване повітря відповідає екологічним стандартам.



• Пил, що залишається у фільтрувальній камері, викидається через нижній канал і, коли завантажувальний бак піднімають, викидається через випускний отвір у задній частині завантажувального бака за допомогою позитивного тиску.



• Накопичений пил на мішках видаляється за допомогою зворотного промивання під високим тиском з додатковою автоматичною подачею повітря з негативним тиском. Примітка: Під час завантаження матеріалів, що потребують захисту від інертного газу, заборонено використовувати бортовий повітряний компресор та автоматичне пакування в мішки з негативним тиском (ручне пакування із зовнішнім джерелом азоту є прийнятним). Можна використовувати лише наземне джерело азоту.

3. Система повітропроводів

• Система повітряних трубопроводів в основному забезпечує стиснене повітря для розвантаження з позитивним тиском. Стиснене повітря надходить від бортового повітряного компресора або зовнішнього джерела повітря.



• Система повітропроводів складається переважно з основної повітропроводу та розподільчої повітропроводу. Повітропровід оснащений швидкоз'єднувальним елементом для зовнішнього джерела повітря (зовнішня роз'ємна різьба DN50) для підключення до земного джерела повітря.

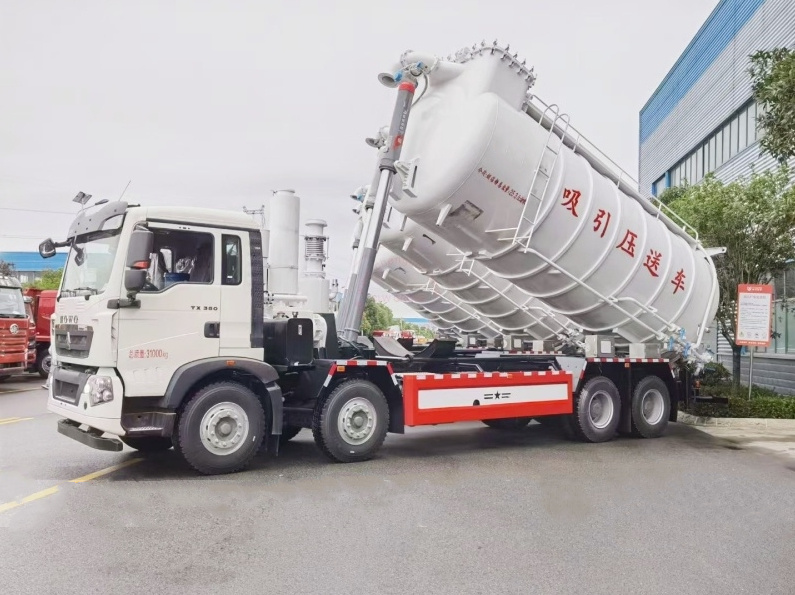

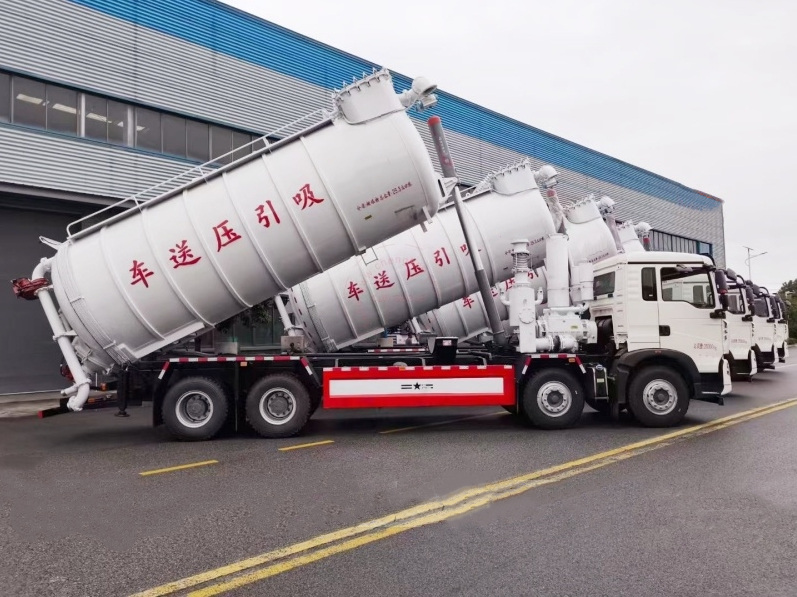

4. Механізм самоскидання

У задній частині завантажувального резервуара встановлено механізм самоскидання. Механізм самоскидання оснащений випускним отвором (клапан DN125, зовнішня різьба DN100) для розвантаження під позитивним тиском.



5. Силовий агрегат

Транспортний засіб для всмоктування та транспортування під тиском оснащений трьома силовими агрегатами. Всмоктування з негативним тиском забезпечується вакуумним насосом; пневматичне нагнітання з позитивним тиском забезпечується бортовим повітряним компресором або зовнішнім наземним джерелом повітря; гідравлічний підйомник забезпечується гідравлічним масляним насосом.

6. Операційна система

Система керування роботою всмоктувального та напірного конвеєра використовує програмне керування, дисплей приладів та централізоване керування. Подвійна система програмованого та ручного керування є опцією.

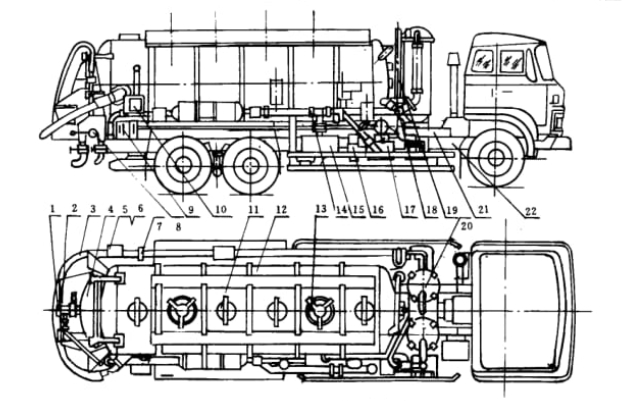

1. 14. Порт підключення зовнішнього джерела повітря; 2. Випускний отвір; 3. Всмоктувальний шланг; 4. Задні дверцята; 5. Затискач для зберігання шланга; 6. Захисне огородження; 7. Захисна сітка; 8. Задній багатоходовий клапан; 9. Блок керування; 10. Електрична шафа керування; 11. Оглядовий отвір; 12. Корпус бака; 13. Заливний отвір; 15. Вакуумний насос; 16. Підвищувач швидкості/Коробка передач; 17. Повітряний компресор; 18. Передній багатоходовий клапан; 19. Підйомний циліндр; 20. Вторинний фільтр; 21. Підрама;22. Шасі транспортного засобу

»Ⅳ. Принцип роботи

Всмоктувальні та напірні конвеєрні вантажівки HOWO мають дві основні функції: всмоктування під негативним тиском та розвантаження під позитивним тиском.

Функція всмоктування з негативним тиском використовує вакуумний насос для створення негативного тиску в резервуарі вантажівки, який потім втягує матеріал, що транспортується, в резервуар. Функція розрядження з позитивним тиском використовує бортовий повітряний компресор або зовнішнє джерело повітря для створення тиску в резервуарі. Через структуру псевдозрідження всередині резервуара та гідравлічний підйомний циліндр матеріал під тиском передається до силосу на заданій висоті.







»Ⅴ.Як це працює



● Відсмоктування матеріалу з негативним тиском

Ця система обробляє внутрішньозаводське переміщення пилоподібних матеріалів з чавунного виробництва, сталеплавильної промисловості, агломерації, коксування, плавки, знекремніювання, десульфуризації, дефосфоризації та видалення пилу з конвертерів. Коли транспортний засіб прибуває до силосу для подачі, активується вакуумна система відсмоктування транспортного засобу, яка всмоктує матеріал у бортовий резервуар транспортного засобу через наземну систему подачі.



● Пневматичний розряд із позитивним тиском

Коли транспортний засіб прибуває до приймального силосу, активується система скидання тиску транспортного засобу, вивантажуючи матеріал з бортового резервуара транспортного засобу в приймальний силос через наземну приймальну систему. Весь процес всмоктування, транспортування та розвантаження здійснюється в закритих умовах, що запобігає виходу та розсіюванню пилу та відповідає екологічним стандартам. Система скидання тиску транспортного засобу використовує бортове стиснене повітря.

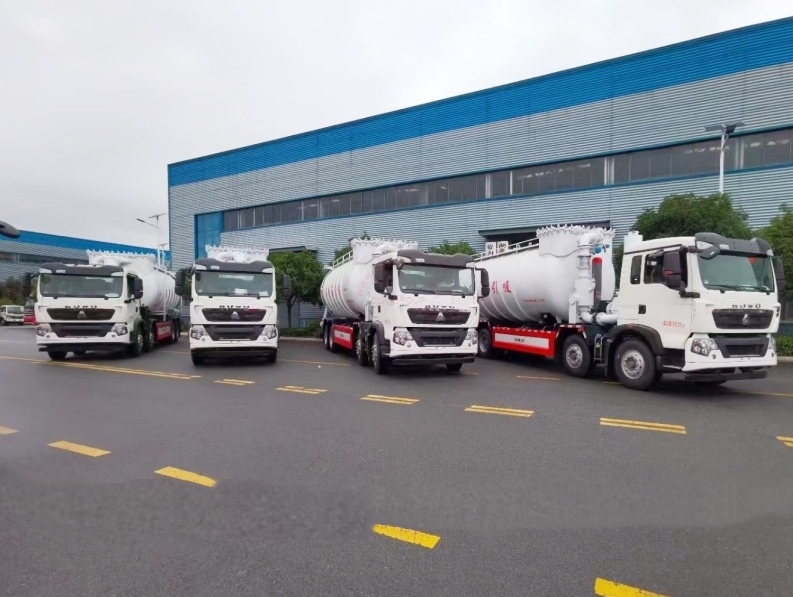

» Ⅵ.Насипні відвантаження
