Цистерни для очищення каналізації HOWO

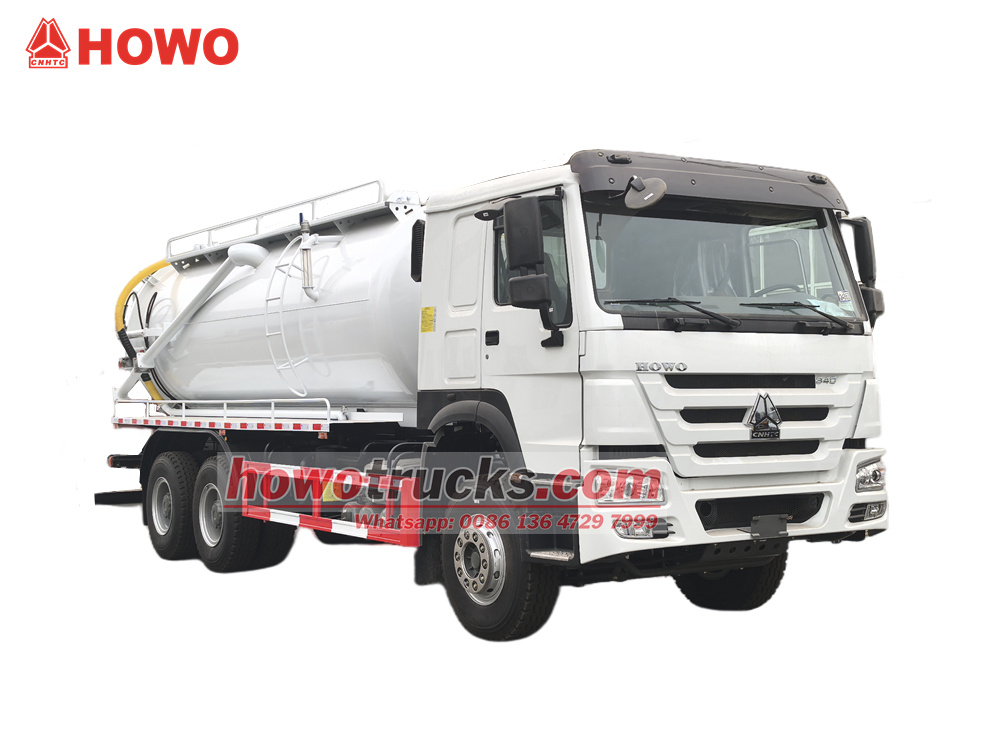

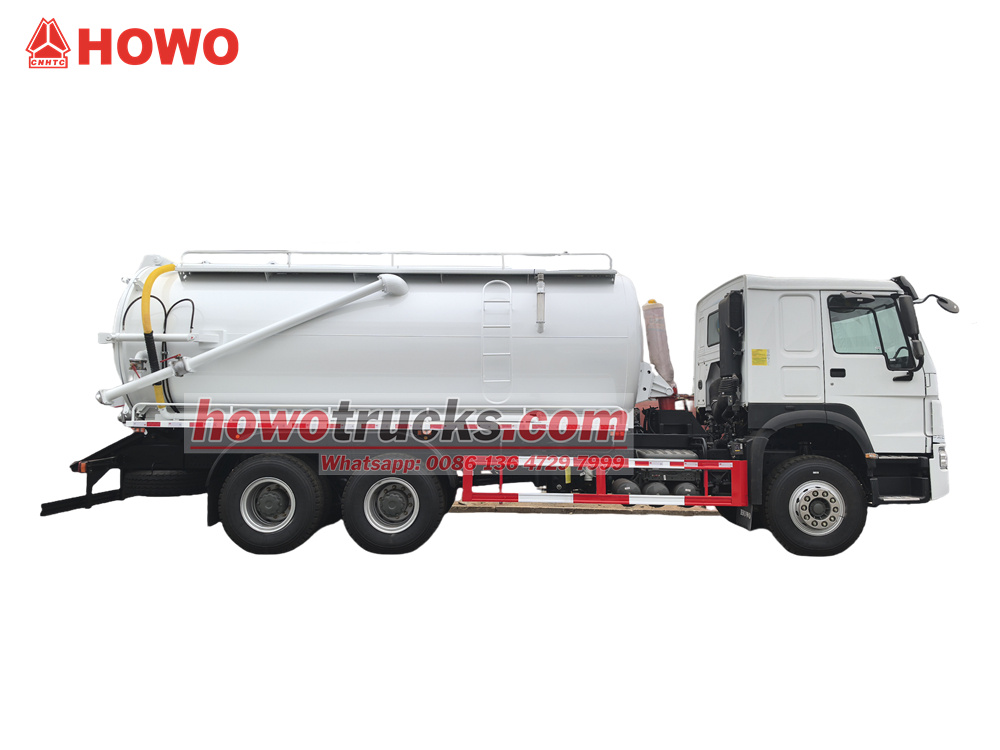

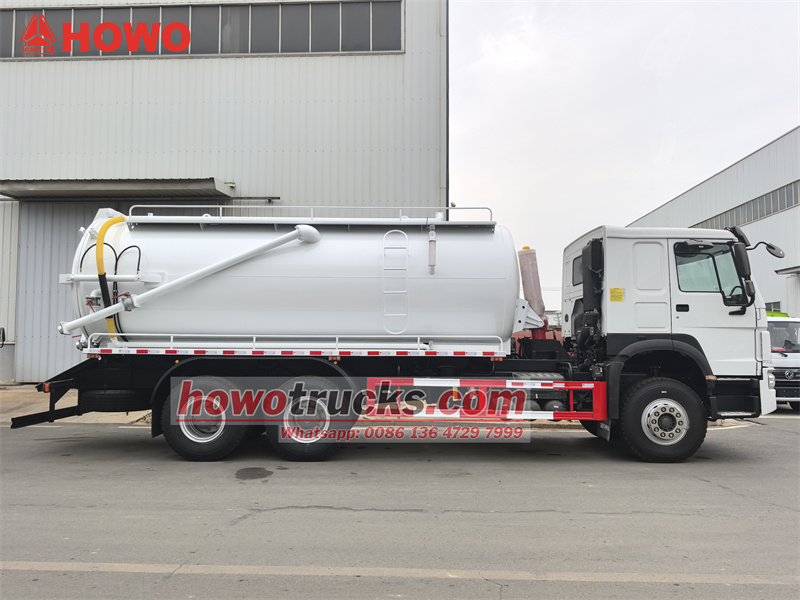

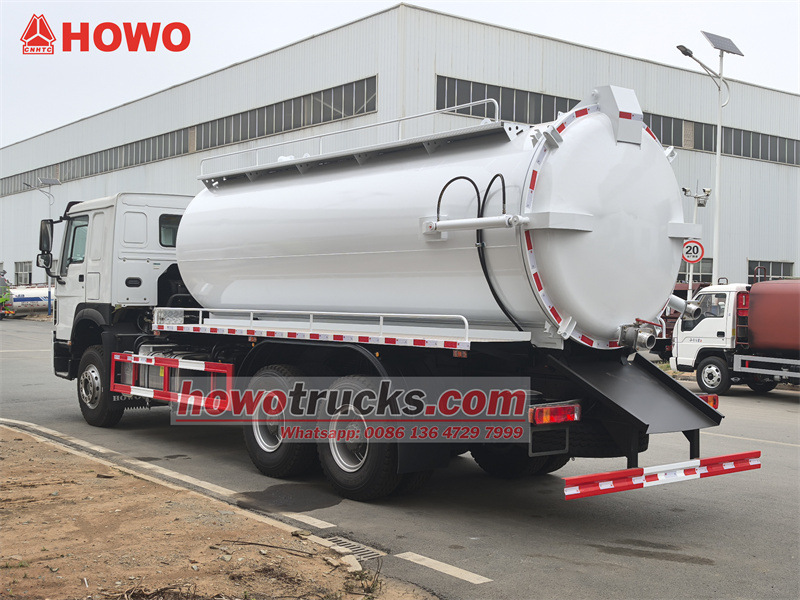

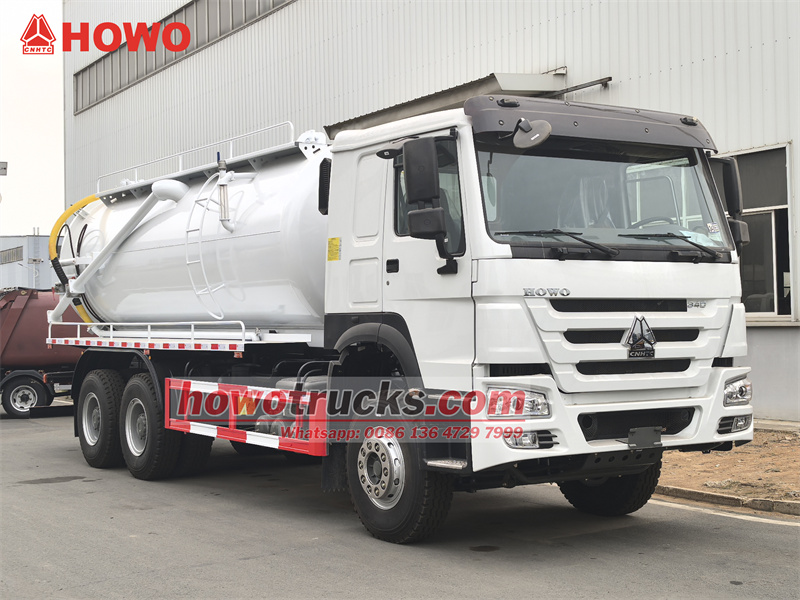

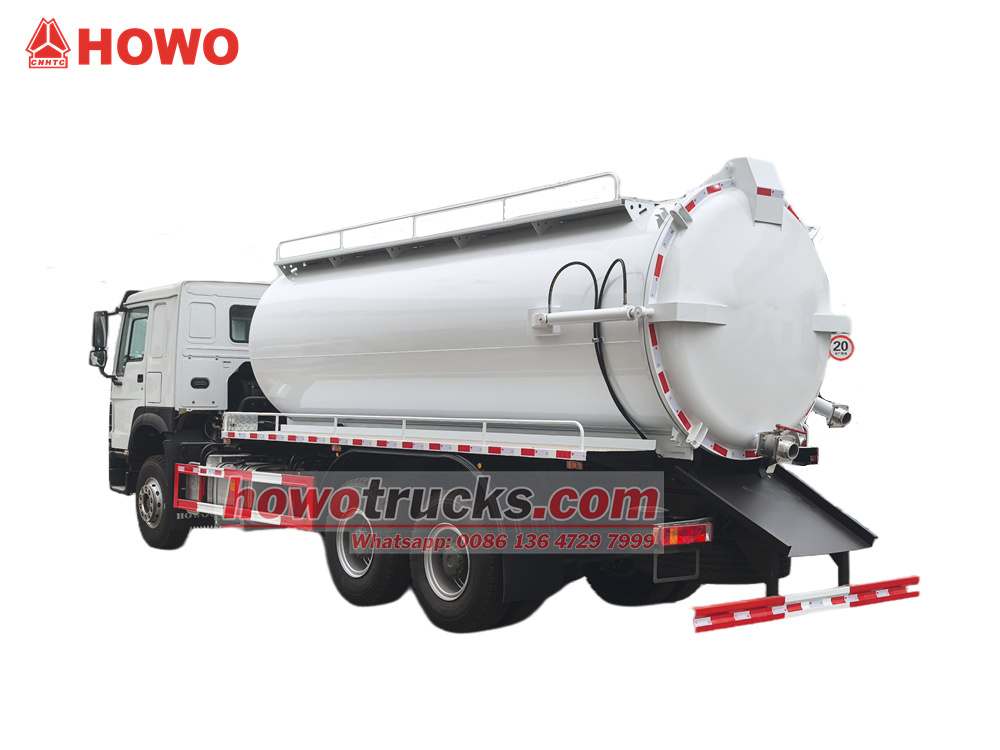

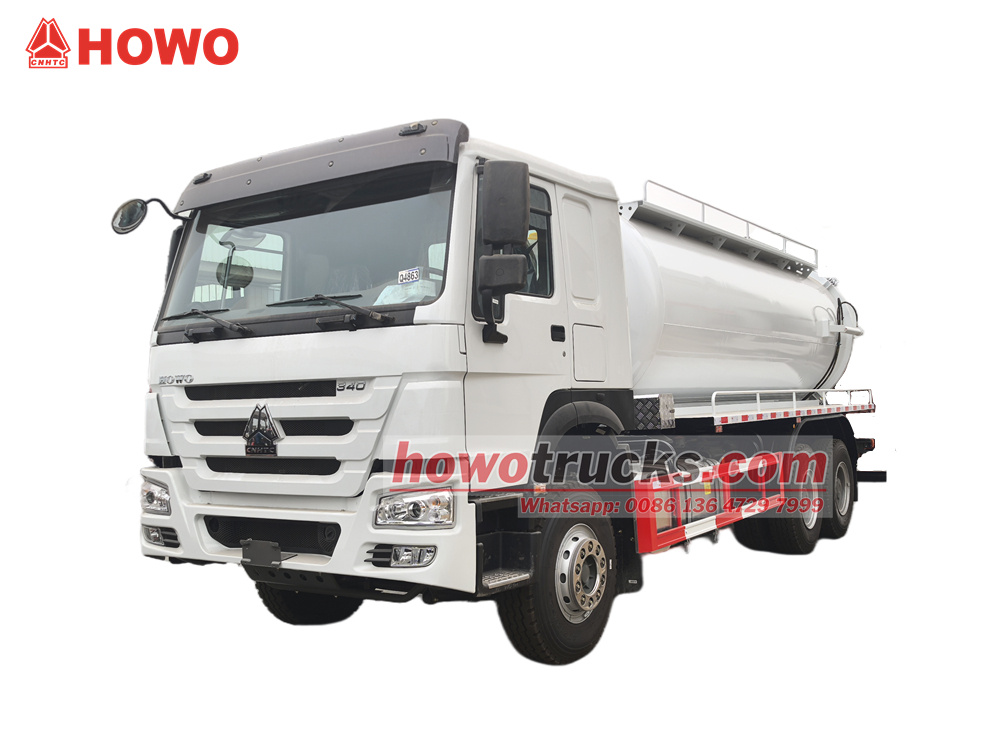

Вантажівка для відкачування стічних вод HOWO 6x4 об'ємом 15 куб. м. модифікована на шасі кабіни HOWO HW76. Колісна база 4600+1350 мм, оснащена двигуном Weichai WP10.340E22 та 10-ступінчастою коробкою передач Sinotruk HW19710. Верхня частина кузова являє собою резервуар для стічних вод об'ємом 15 куб. м., виготовлений з вуглецевої сталі, товщиною 5 мм. Резервуар можна підняти, а задній борт можна відкрити за допомогою вакуумного насоса Jurop PN106D з продуктивністю 11 000 л/хв. Транспортний засіб також оснащений оглядовою трубою, драбиною, випускним клапаном заднього борту та ручним гідравлічним важелем з боку водія (для керування відкриттям/закриттям заднього борту та підйомом/опусканням резервуара).
Працездатність :
15cbmТип кабіни :
Howo HW76 cabinСистема приводу :
6x4,RHDКолісна база (мм) :
4600+1350Специфічний для двигуна :
340HP / WEICHAI WP10.340E22Коробка передач :
HW19710 transmission, 10 forward and 2 reverseПередня вісь (кг) :
7000Задня вісь (кг) :
18000(2 AXLES)TheЦистерни для очищення каналізації HOWO – це спеціалізований транспортний засіб, призначений для ефективного поводження з рідкими та напівтвердими відходами. Оснащений двигуном Weichai потужністю 340 кінських сил та 10-ступінчастою коробкою передач, він пропонує потужну потужність та адаптивність до складних дорожніх умов. Основною конструкцією вантажівки є 15-кубічний резервуар з вуглецевої сталі, оснащений італійським вакуумним насосом Jurop високої витрати, який швидко створює сильний негативний тиск для ефективного вилучення осаду стічних вод, залишків септика, промислових стічних вод та інших стічних вод. Резервуар підтримує гідравлічний підйом, а задні борти можна гідравлічно відкрити для швидкого спорожнення. Випускний клапан задніх бортів також можна відкрити для зливу стічних вод, що робить експлуатацію надзвичайно зручною. Його потужне всмоктування, міцна конструкція та легке керування роблять його широко використовуваним для очищення септиків, очищення каналізаційних стоків, відсмоктування осаду та інших операцій.

Наш завод є професійним виробником у сфері вантажних автомобілів,
гарантуємо, що вся продукція абсолютно нова та високої якості.
»Ⅰ.Визначення та вступ до продукту:
Виробник:CS TRUCKS GROUP LIMITED
Характеристики продукту
1. Перевірений силовий агрегат: Двигун Weichai + коробка передач Sinotruk + шасі HOWO – золоте поєднання зі стабільною роботою та розгалуженою загальнонаціональною мережею обслуговування.
2. Потужне всмоктування: Високопродуктивний вакуумний насос JUROP забезпечує високу ефективність і може працювати в різних складних робочих умовах.
3. Зручне розвантаження: Дворежимне розвантаження (підйомне розвантаження + пряме розвантаження через задній борт) дозволяє працювати з відходами різної в'язкості.
4. Резервуар великої місткості: Великомісткий всмоктувальний бак об'ємом 15 кубічних метрів забезпечує велику вантажопідйомність та високу ефективність роботи.
5. Легке керування: Оснащений ручним гідравлічним важелем керування з рівня землі для простого та зручного керування.
» II.Параметр продукту для вакуумного всмоктування HOWO 15CBMвантажівка:
| HOWO 15 куб. см вакуумне відсмоктування вантажівка | |||
| Загальне | Марка транспортного засобу | CS TRUCKS | |
| Модель транспортного засобу | CS5250GXH | ||
| Марка шасі | HOWO | ||
| Загальний розмір | 9760 х 2550 х 3540 мм | ||
| Повна маса / Споряджена маса | 25000 кг / 11500 кг | ||
| Навантаження на вісь | 7000/18000 кг | ||
| Кабіна | Місткість кабіни | Кабіна HOWO HW76, півторарядна, з кондиціонером, USB, допомогою в напрямку | |
| Двигун | Тип палива | Дизель, 6 циліндри в ряд, 4-тактний, з наддувом, проміжним охолодженням, водяним охолодженням | |
| Бренд | ВЕЙЧАЙ | ||
| Модель | WP10.340E22 | ||
| Потужність | 340 HP/ 250 кВт | ||
| Номінальна швидкість | 2200 об/хв | ||
| Максимальний крутний момент | 1250 Н·м | ||
| Максимальна швидкість крутного моменту | 1400-1600 об/хв | ||
| Зміщення | 9,726 л | ||
| Стандарт викидів | Євро 3 | ||
| Шасі | Тип приводу | 6x4, ліворуч ручний привід | |
| Спосіб передавання | Трансмісія HW19710, 10 передач вперед і 2 назад | ||
| Колісна база | 4600+1350 мм | ||
| Кількість осей | 3 | ||
| Специфікація шин | 12.00R20 | ||
| Номер шини | 10 шини та 1 запасне колесо | ||
| Максимальна швидкість | 89км/год | ||
| Паливний бак | Паливний бак з алюмінієвого сплаву об'ємом 400 л | ||
| Фарба | Металізована фарба | ||
| Надбудова | Танк | Місткість бака | 15000 літрів |
| Матеріал резервуара | 5мм вуглецева сталь з антисептичною обробкою | ||
| Кут підйому резервуара | ≥45° | ||
| Вакуумний насос | Вакуум Насос | Джуроп PN106D | |
| Потік | 660 м³/год, 11000 л/хв, 388 куб. футів/хв | ||
| Швидкість обертання | 1300 об/хв | ||
| Максимальна швидкість при максимальному вакуумі | 2900 об/хв | ||
| Вакуум | 27,5 Ртуть, 92% | ||
| Безперервний вакуум | 18 Ртуть, 60% | ||
| Максимальний тиск | 1,5 бар, 21,8 пси | ||
| Максимальна потужність без навантаження. | 18,4 к.с./13,6 кВт | ||
| Вага | 143 кг | ||
| Всмоктувальна головка | Довжина 7 м з DN 100 мм | ||
| Час всмоктування | 250 с | ||
| Форсунки | Комплект форсунок | ||
| Вакуумний насос | Високоефективний, ступінь вакууму 93%, швидке всмоктування та нагнітання, висота всмоктування 6 м. | ||
| Задні дверцята можна відкрити гідравлічно для повного розвантаження твердих матеріалів. | |||
| Всі стандартні аксесуари: люк, набір інструментів, інструкція англійською мовою..... | |||
| Необов'язково | ** Матеріал резервуара може бути з нержавіючої сталі. | ||
» Ⅲ.Продукт Детальний вступ

Конфігурація шасі
• Шасі: Шасі серії HOWO HW76 з кабіною, колісна база 4600+1350 мм, привід 6x4, висока вантажопідйомність
• Двигун: Оснащений двигуном Weichai WP10.340E22. Робочий об'єм: 10 літрів, максимальна потужність: 340 кінських сил. Цей двигун відомий своїм високим крутним моментом, низькою витратою палива та високою надійністю, забезпечуючи достатню потужність для насосних операцій та транспортування.
• Спосіб передавання: Використовує 10-ступінчасту механічну коробку передач Sinotruk серії HW19710. Велике передаточне число першої передачі забезпечує високу здатність долати підйоми, чітко визначений крок передачі та чудову плавність перемикання.

Конфігурація основного тіла:
1. Резервуар для всмоктування стічних вод:

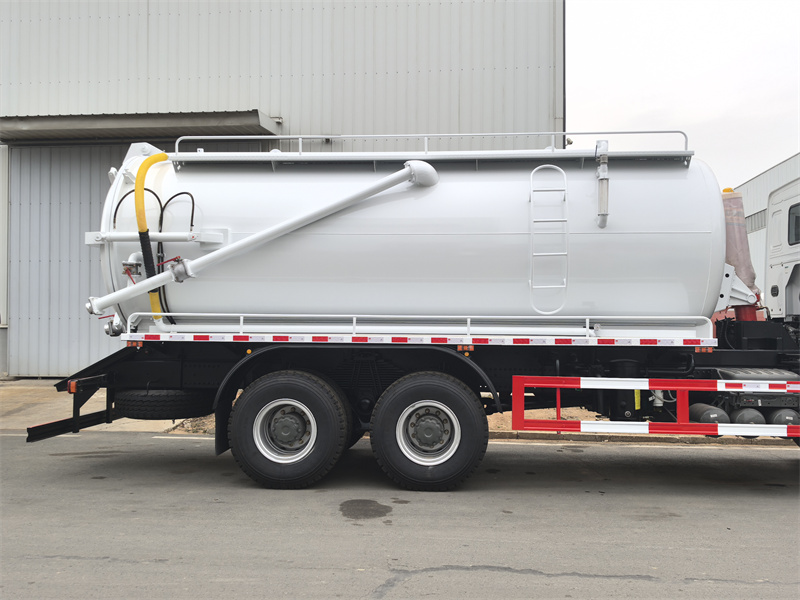

• Місткість: 15 кубічних метрів вуглецевої сталі, виготовленої з високоякісної сталі Q235B товщиною 5 мм. Внутрішня частина резервуара оброблена антикорозійним захистом для подовження терміну його служби.
• Структурні особливості:

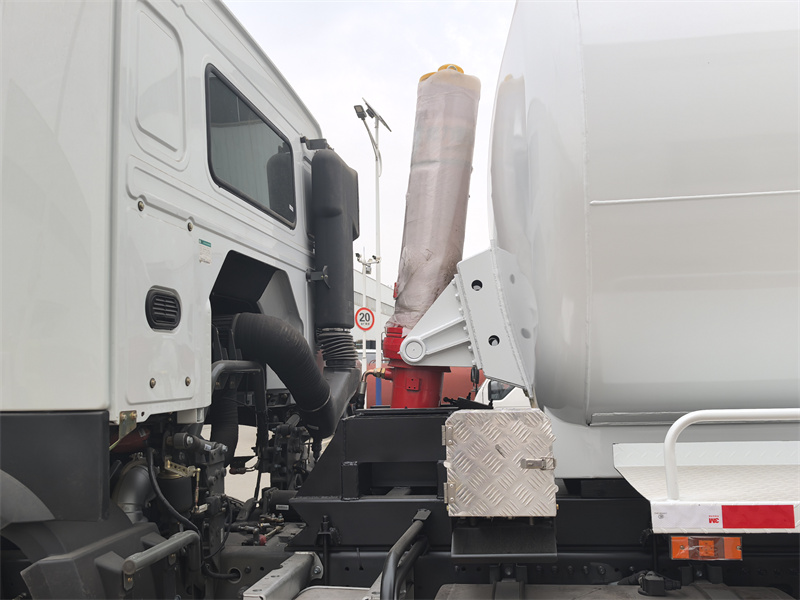

Гідравлічна система підйому: Оснащений гідравлічним підйомним механізмом, що керується ручним гідравлічним важелем з боку водія, він нахиляє та піднімає резервуар на 45 градусів.° кут, що сприяє швидкому випорожненню відходів.

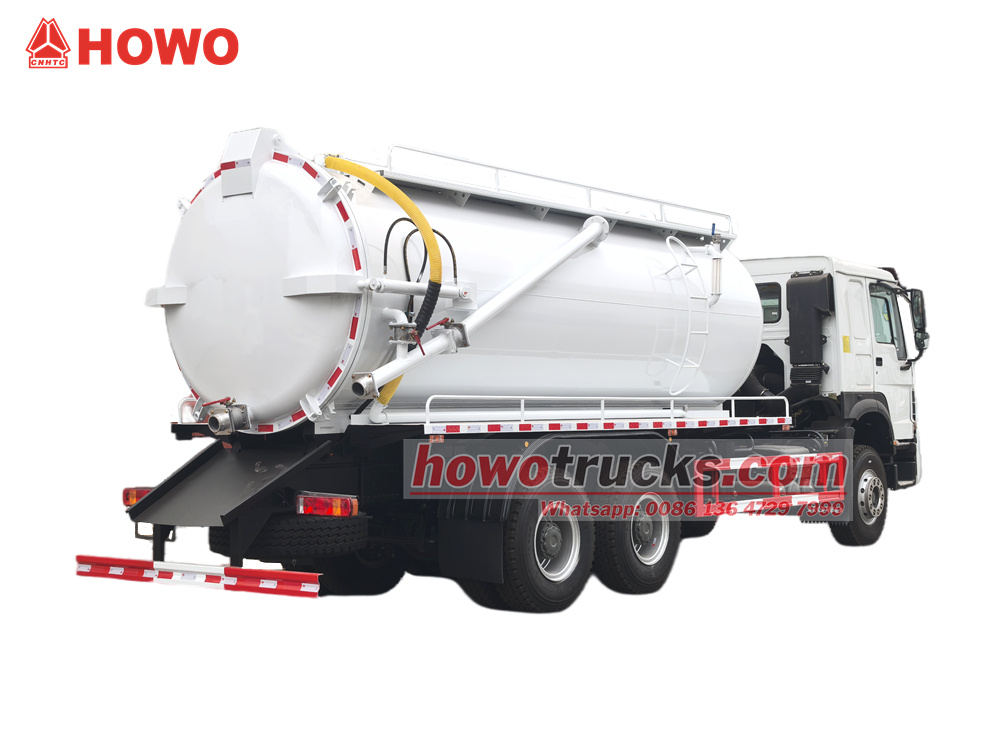

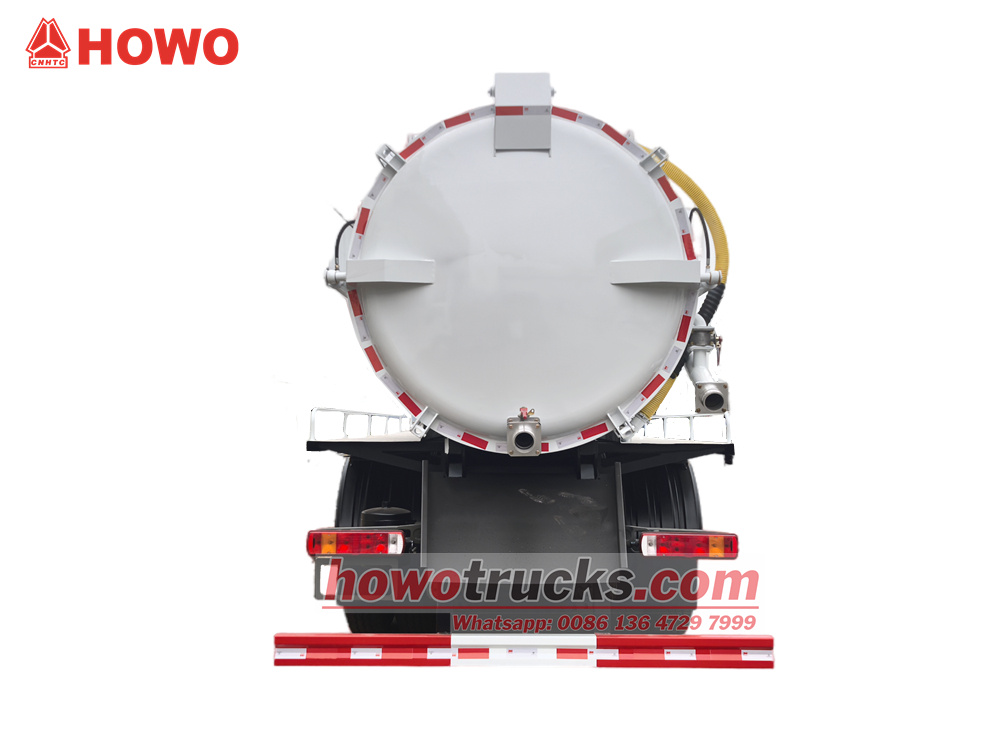

Задні двері: Задні двері оснащені гідравлічним механізмом відкривання/закривання із запобіжним замком, що запобігає випадковому відкриванню під час роботи. Вони також забезпечують міцне ущільнення, що усуває ризик протікання.

2. Система вакуумного насоса:

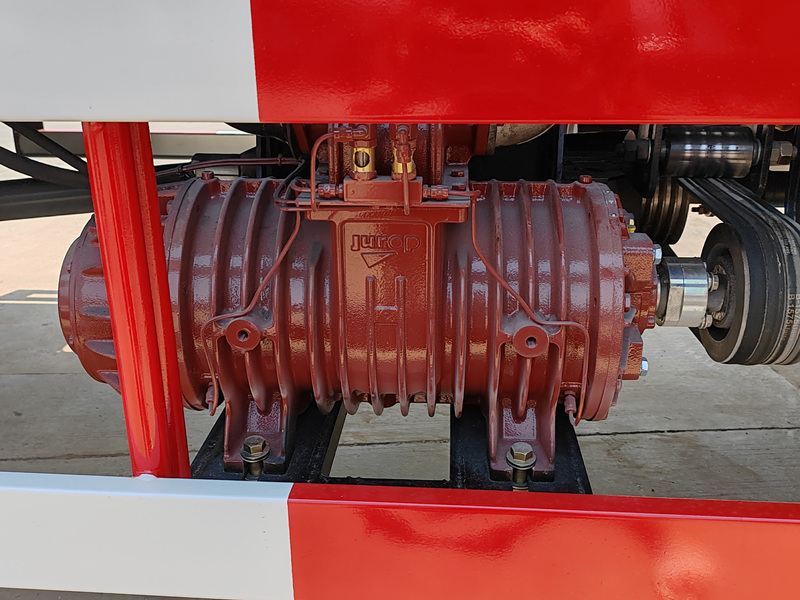

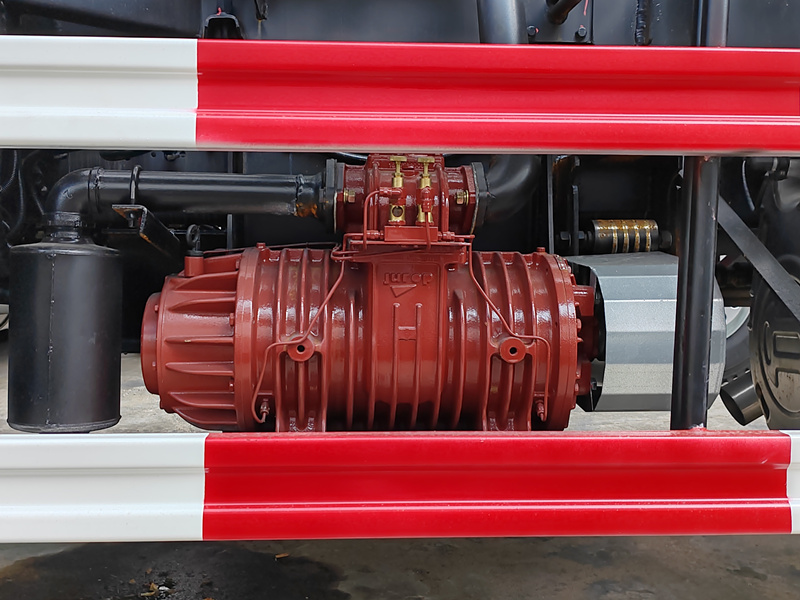

• Вакуумний насос: Оснащений відомим роторно-пластинчастим вакуумним насосом Jurop PN106D.
• Швидкість відкачування: 11 000 літрів/хвилину. Цей насос забезпечує високу швидкість відкачування, високий вакуум (27,5 Hg, 92%), великий діапазон всмоктування та потужне всмоктування, що дозволяє швидко витягувати високов'язкий шлам та стічні води.
3. Експлуатація та керування:

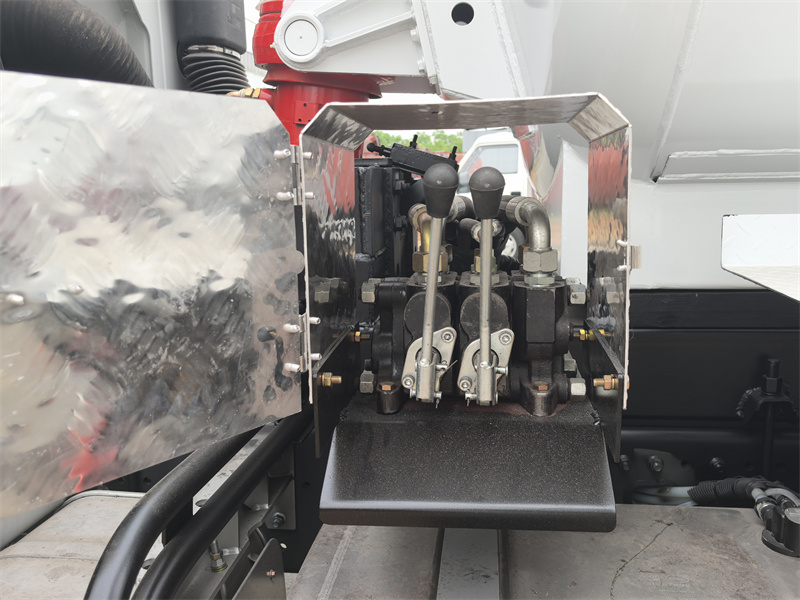

• Операція: Ручний гідравлічний джойстик розташований збоку кабіни для централізованого керування. Оператор може легко піднімати/опускати бак та відкривати/закривати задній борт з землі, забезпечуючи безпеку, зручність та економію часу під час роботи.

4. Стандартні аксесуари:
• Каналізаційний шланг: Використовується для контролю рівня рідини в резервуарі, щоб запобігти переповненню та всмоктуванню вакуумного насоса.
• Драбина: Дозволяє операторам отримати доступ до даху резервуара для огляду або спостереження. Дах резервуара має нековзне покриття та оснащений боковими захисними поручнями.

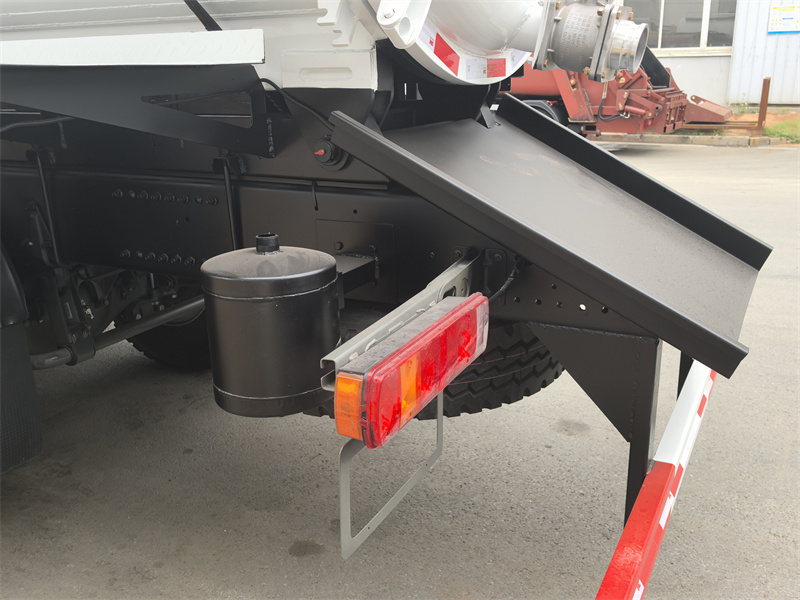

• Зливний клапан задніх дверей: Служить допоміжним зливним отвором, що дозволяє зливати більш розріджені рідини без підйому резервуара.
• Протипереливний клапан: На верхній частині резервуара встановлений клапан, який запобігає зворотному потоку відходів, коли резервуар повний.

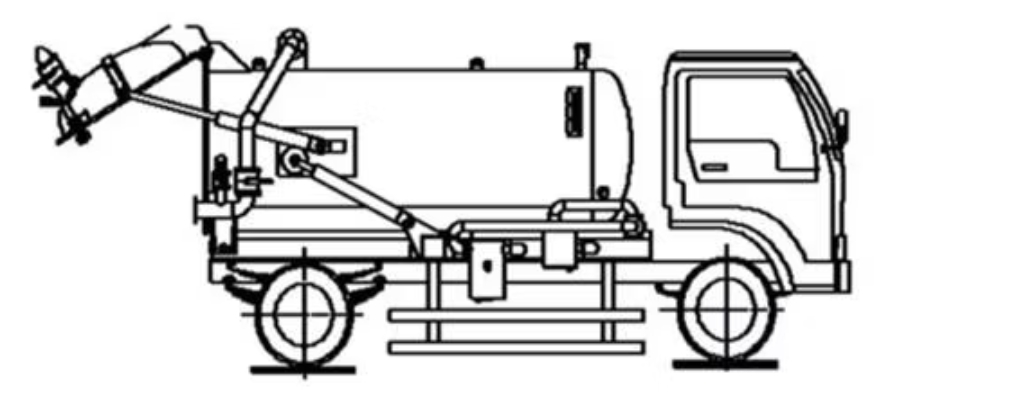

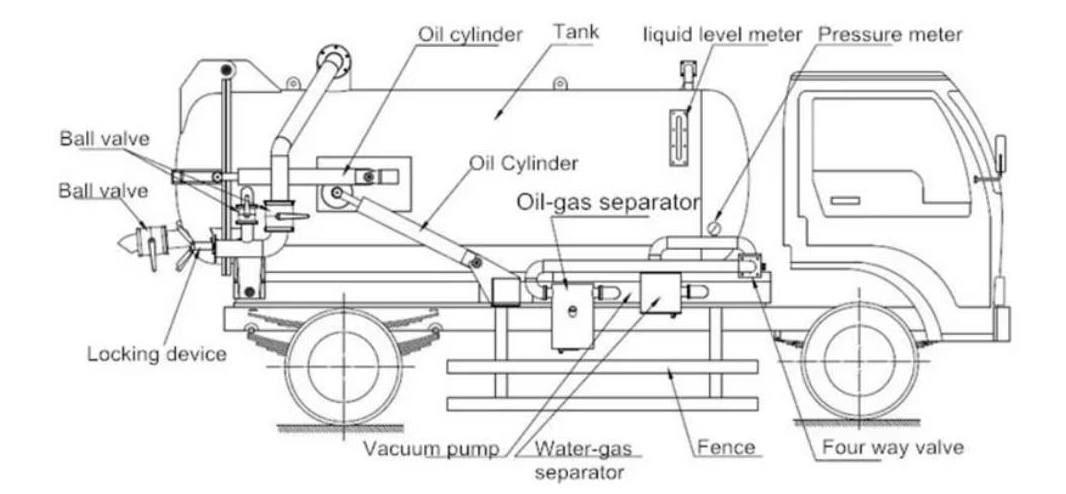

Креслення вантажівки для відкачування стічних вод:

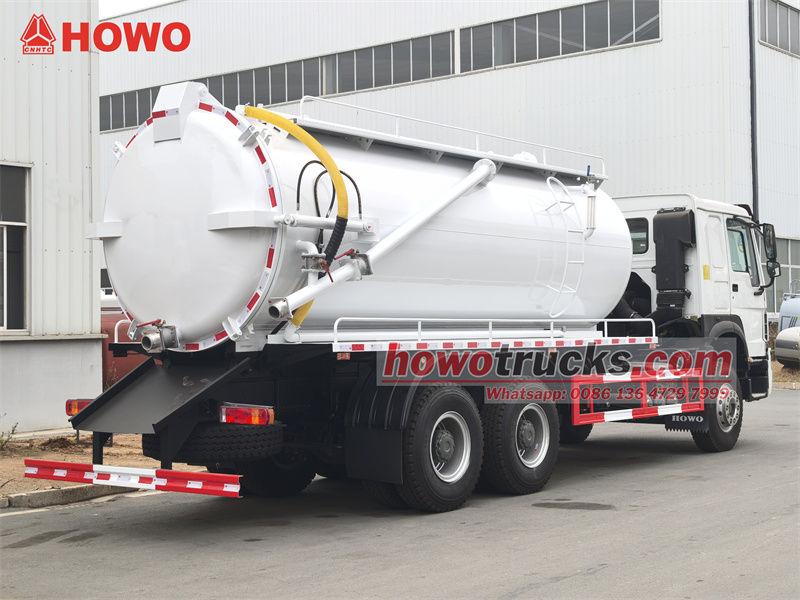

Відкрийте задні дверцята:

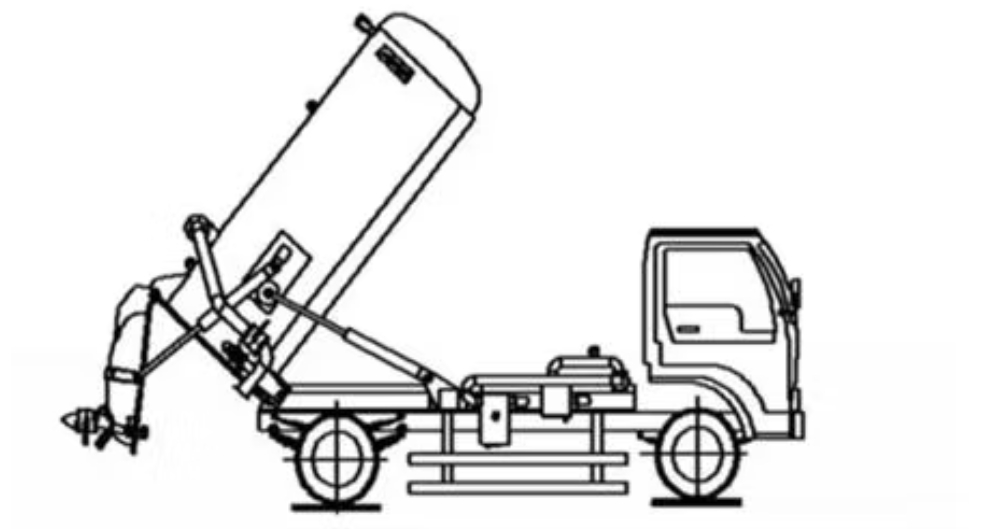

Uскидання стічних вод:


»Ⅳ. Принцип роботи
Основний принцип роботи відкачувача стічних вод базується на потужному всмоктуванні вакуумного насоса. Двигун приводить в дію вакуумний насос, який безперервно відкачує повітря з герметичного резервуара, створюючи всередині надзвичайно високий вакуум (стан негативного тиску). Під впливом атмосферного тиску зовнішні стічні води та сміття примусово вдавлюються в резервуар через всмоктувальну трубу, забезпечуючи процес всмоктування. Під час роботи рівень рідини можна контролювати через оглядове скло. Для розвантаження можна відкрити задні дверцята резервуара для безпосереднього скидання, або рідину можна виштовхнути під позитивним тиском через випускний клапан. Весь процес контролюється гідравлічною системою транспортного засобу, яка керує підйомом резервуара та відкриттям/закриттям клапана.
