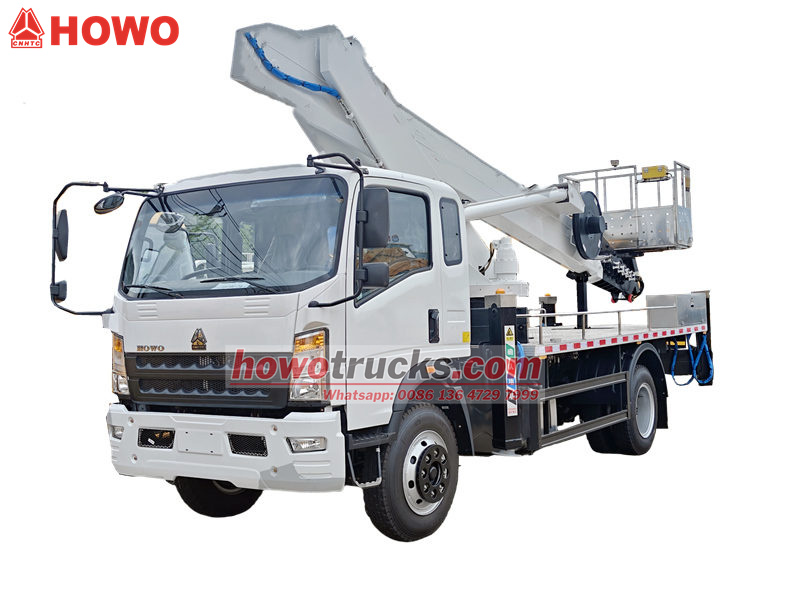

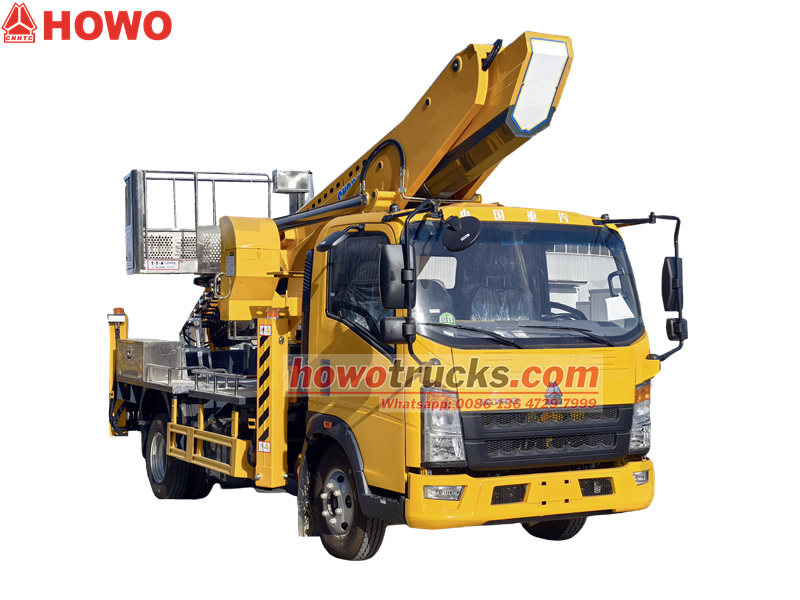

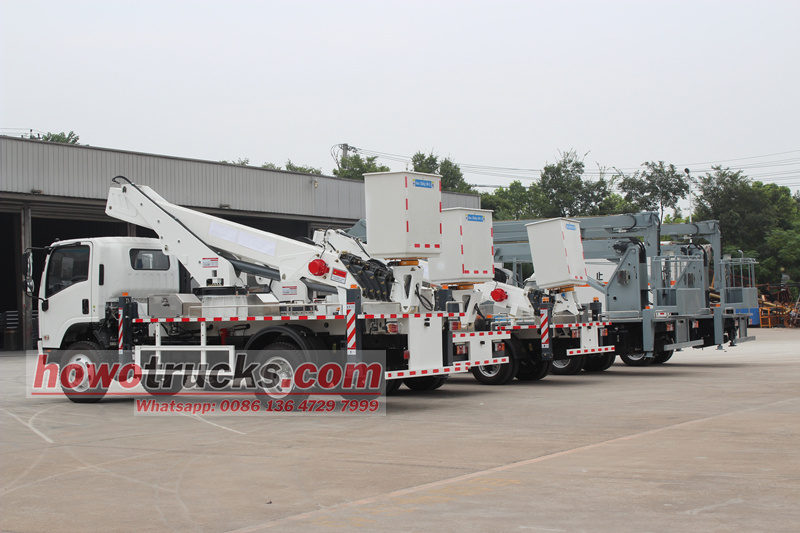

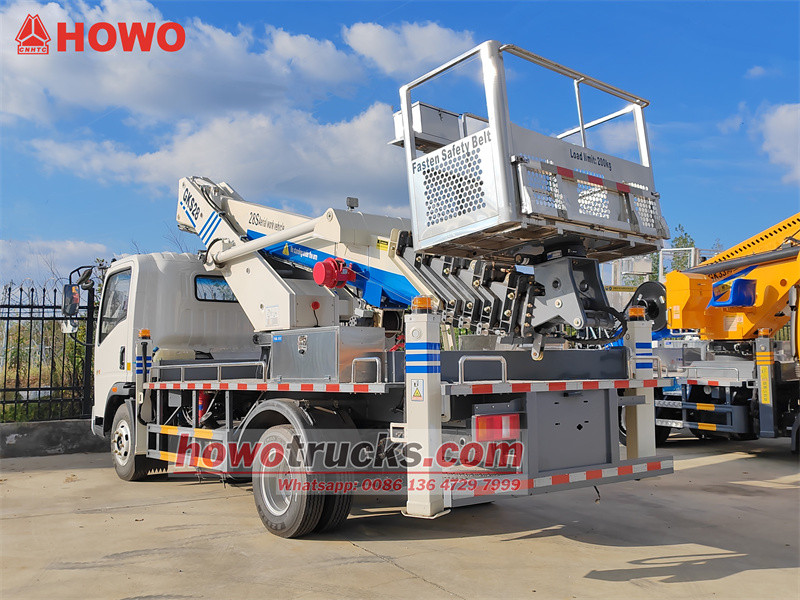

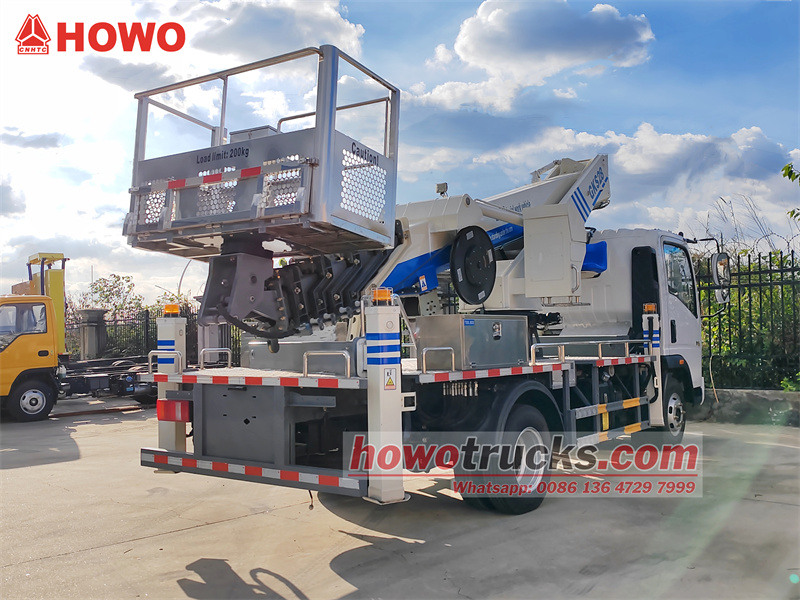

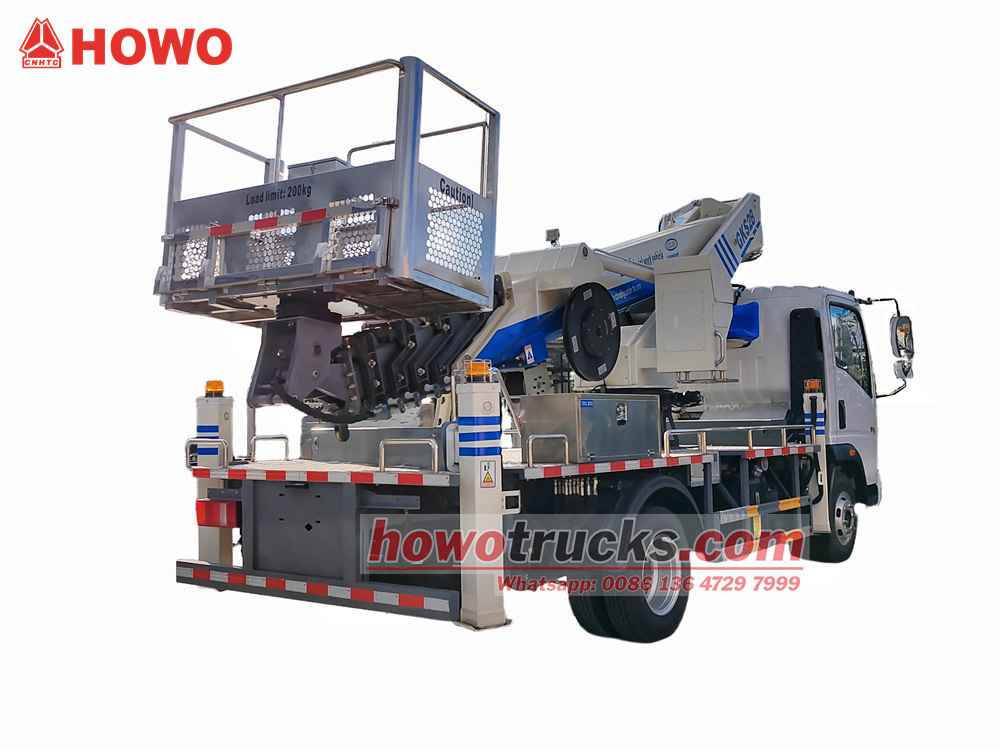

Цей вантажний автомобіль Sinotruk з підйомною платформою та праворульним колесом оснащений шасі легкої вантажівки HOWO RHD з колісною базою 4500 мм. Він оснащений двигуном Weichai WP2.3Q140E62 та коробкою передач WLY6TS55. Верхня частина кузова має 6-секційну телескопічну стрілу, яка керується з землі та поворотного столу.блок керуванняабо за допомогою пульта дистанційного керування. Він може обертатися на 360 градусів, має чотири гідравлічні аутригери, максимальну вантажопідйомність ковша 200 кг, панелі з алюмінієвого сплаву та візерунчастий протиковзкий доріжник. Він також включає нічні робочі вогні.
Працездатність :
28mТип кабіни :
Howo RHD cabinРозмір (мм) :
7825x2350x2950mmСистема приводу :
4x2,LHDКолісна база (мм) :
4500Специфічний для двигуна :
140HP/WP2.3Q140E62Коробка передач :
WLY6TS55 transmission,6-speed,manualПередня вісь (кг) :
3200Задня вісь (кг) :
7000Зауваження :
6-section telescopic boom
Виробник:CSТОВАРИСТВО З ОБМЕЖЕНОЮ ВІДПОВІДАЛЬНІСТЮ "ТРАКС ГРУП"
Ми є професійним виробником спеціальних транспортних засобів,
Зовсім новий та100%Якістьгарантовано.
▶Ⅰ. Вступ до продукту:

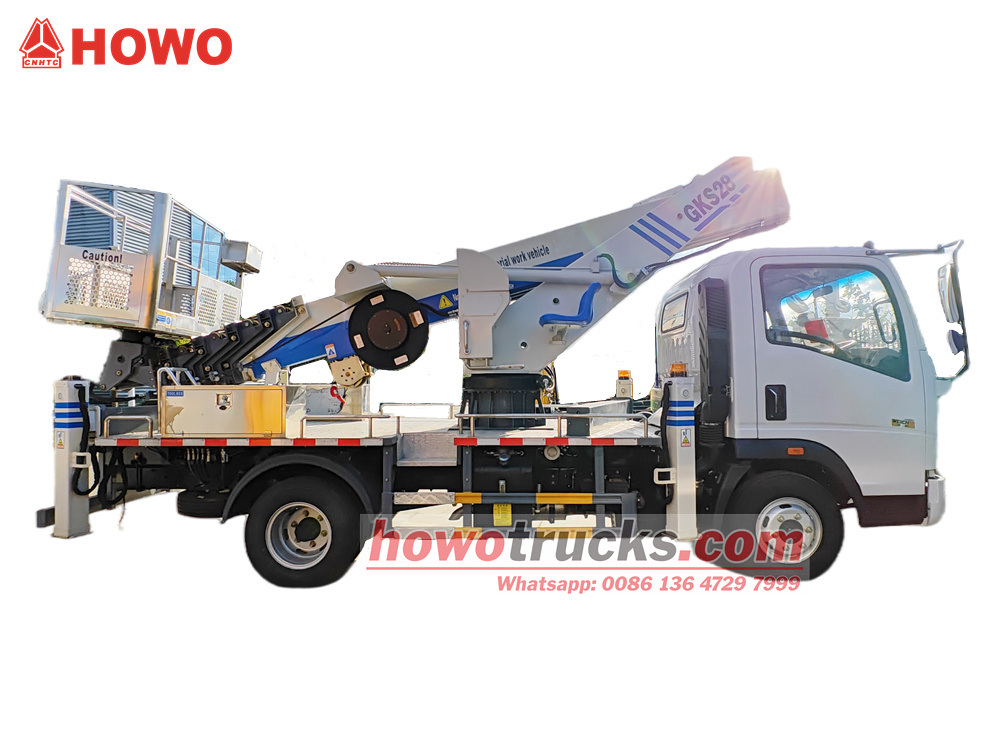

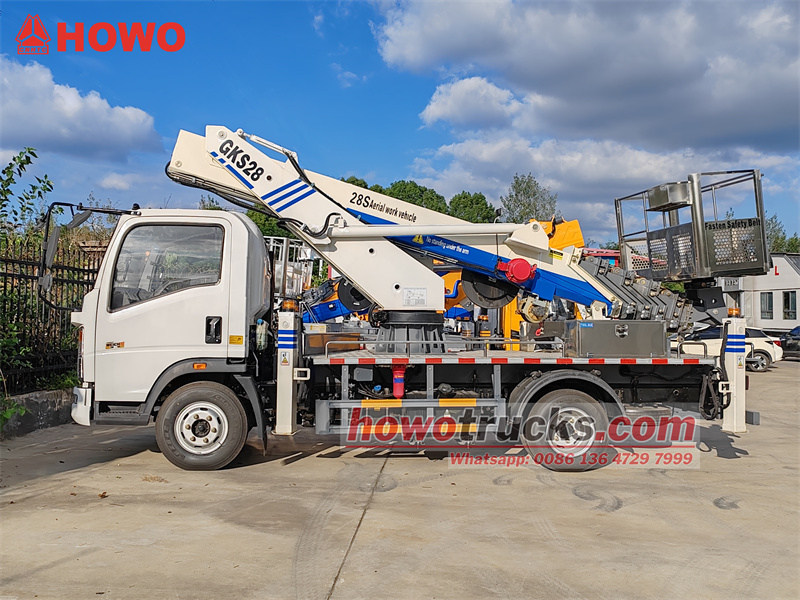

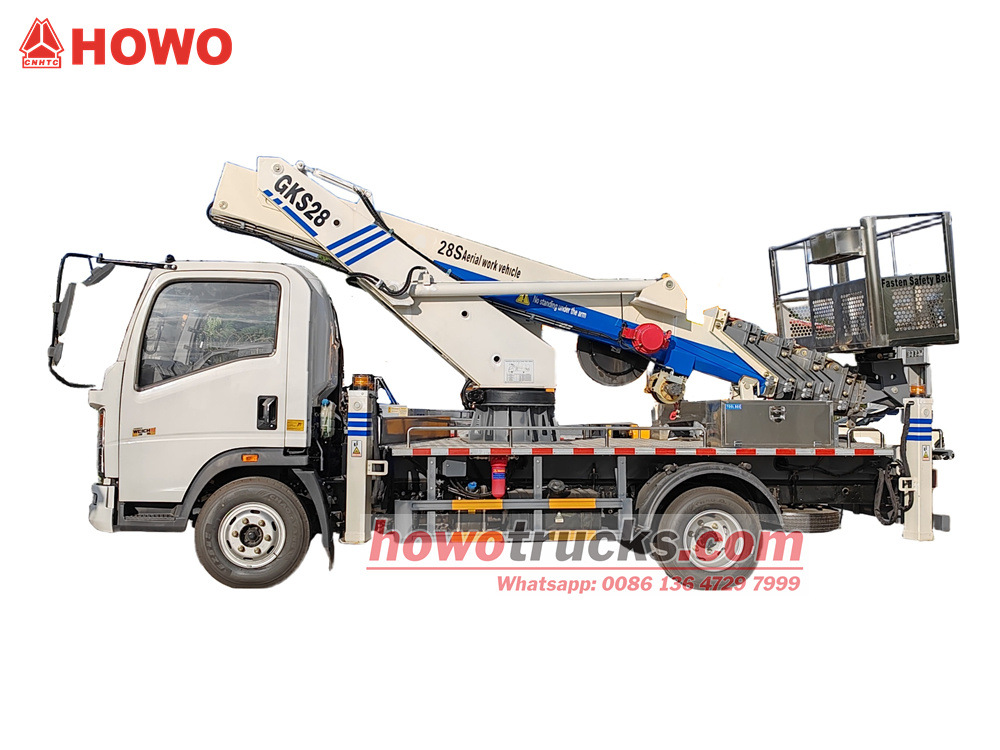

The Вантажівка HOWO з правим приводом 28M поєднує в собі ефективність, безпеку та інтелект, спеціально розроблений для авіаційних робіт. Він використовує шасі легкої вантажівки Sinotruk з правим кермом та колісною базою 4500 мм для чудової адаптивності. Двигун Weichai China VI та 6-ступінчаста коробка передач поєднуються за потужною та екологічно чистою продуктивністю. Шестисекційна телескопічна стріла підтримує кут нахилу 360°.° обертання, а наземний пульт керування, поворотний стіл і пульт дистанційного керування забезпечують гнучку та зручну роботу. Механічна самобалансуюча робоча платформа забезпечує робочу стабільність. Чотири гідравлічні виносні опори (передня X-подібна та задня H-подібна) незалежно регулюються, щоб адаптуватися до складної місцевості та запобігти деформації балки.
Нічні робочі вогні, інтелектуальна система з'єднання та відображення робочого стану в режимі реального часу підвищують безпеку та ефективність. Основні компоненти імпортовані від відомих вітчизняних брендів та оснащені такими функціями безпеки, як двосторонні гідравлічні замки та противажні клапани, що робить його ефективним та надійним вибором для застосування в муніципальному управлінні, будівництві та аварійно-рятувальних службах.
▶II. Продукт Переваги:1. Висока адаптивність: Конструкція з правим кермом, розумна колісна база та високопродуктивне шасі.
2. Інтелектуальна робота: Пов'язана система керування та моніторинг у режимі реального часу підвищують ефективність та безпеку.
3. Оптимізована структура: Шестигранна стріла та незалежне регулювання аутригерів адаптуються до складної місцевості.
4. Забезпечення якості: Імпортні основні компоненти, стабільна та надійна гідравлічна система, а також низькі витрати на обслуговування.
▶Ⅱ. ПродуктСпецифікації:
| Вантажівка HOWO 28 м | |||||
| Опис транспортного засобу | |||||
| Модель транспортного засобу | Платформа вантажівки | Загальні розміри | 7825x2350x2950 мм | ||
| Повна вага | 9890 кг | Робоча висота | 28 м | ||
| Споряджена маса | 6280 кг | Макс. швидкість | 95 км/год | ||
| Опис шасі | |||||
| Марка шасі | ІСУЗУ | ||||

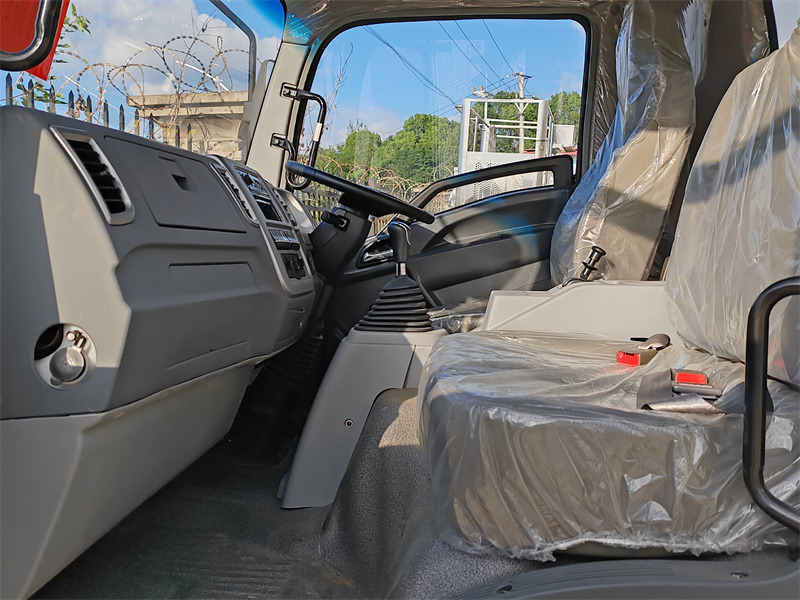

| Кабіна | HOWO Праворуль легка кабіна, 2 місця, з кондиціонером | ||||
| Колісна база | 4500 мм | ||||
| Кількість осей | 2 | ||||
| Вісь | Передня вісь | 3.2Т | |||
| Задня вісь | 8T | ||||
| Колія передніх/задніх коліс | 1798 /1764 мм | ||||
| Передній/задній звис | 1240/2085 мм | ||||
| Система тяги | 4x2 | ||||
| Система управління операціями | Гідропідсилювач керма | ||||
| Гальмівна система | Повітряне гальмо | ||||
| Спосіб передавання | Коробка передач WLY6TS55, 6-ступінчаста, механічна | ||||
| Специфікація шин | 8.25R20 | ||||
| Кількість шин | 6+1 | ||||
| Опис двигуна | |||||
| Виробництво двигунів | Двигун WEICHAI | ||||
| Модель двигуна | WP2.3Q140E62 | ||||
| Кінська сила | 140 к.с./103 кВт @3200 об/хв | ||||
| Тип | Чотиритактний, водяного охолодження, рядний 4-циліндровий, з наддувом та проміжним охолодженням, дизельний | ||||
| Максимальний крутний момент | 320 Н·м при 1400-2400 об/хв | ||||
| Зміщення | 2289 мл | ||||
| Стандарт викидів | Євро 6 | ||||
| Опис верхніх частин | |||||
| Робочий стан | |||||
| Тип стріли | 6-секційна синхронна телескопічна стріла | ||||
| Кут повороту | Двонаправлене безперервне обертання на 360º, підвісний кошик обертається на 360º | ||||
| Макс. робоча висота | 28 м | ||||
| Макс. робочий радіус | 14,5 м | ||||
| Робоче положення | Програвач, блок керування, бездротовий пульт дистанційного керування | ||||
| Режим керування | Система керування шиною ZYK, електрогідравлічна пропорційна система керування, для досягнення безступінчастого регулювання швидкості | ||||
| Рекламні щити та доріжки | Алюмінієва пластина, алюмінієва картата пластина | ||||
| Відро | |||||
| Номінальне навантаження | 200 кгпротиковзка підлога | ||||
| Розмір | 1000*750*1100 мм | ||||
| Матеріал | Нержавіюча сталь | ||||
| Регулювання режиму балансу | Гідростатична система нівелювання | ||||
| Ремінь безпеки | 1 комплект | ||||
| Аутригер | |||||
| Тип | Передній V-подібний / Задній H-подібний | ||||
| Номер | 4 | ||||
| Коригування | Налаштовується окремо, або контрольовані скоординованим чином | ||||
| Режим керування опорною ногою | Ручне гідравлічне керування | ||||
| Гідравлічний замок | Двосторонній гідравлічний замок для чотирьох ніжок | ||||
| Стробоскоп на ногах | Жовті вогні | ||||
| Горизонтальний проліт передньої аутригера | 4370 мм | ||||
| Горизонтальний проліт задньої аутригера | 4150 мм | ||||
| Конфігурація безпеки | |||||
| Автоматичний блокувальний пристрій для різних робочих положень | Запобігання ризику неправильної експлуатації | ||||
| Ручний аварійний насос | Коли двигун та головний насос вийдуть з ладу, через аварійну систему працівник повертається на землю, а транспортний засіб повертається до робочого стану. | ||||
| Пристрій аварійної зупинки робочої платформи | Використовується для аварійної зупинки та обмеженої роботи стріли | ||||
| Автоматично обмежувати робочий діапазон | Коли робочий діапазон досягає заданого значення, небезпечний напрямок автоматично обмежується. | ||||
| Пристрій захисту від протікання | Оснащений захистом від протікання для забезпечення безпеки джерела живлення та електроінструментів | ||||
▶Ⅲ. ПродуктДеталі:

Конфігурація шасі

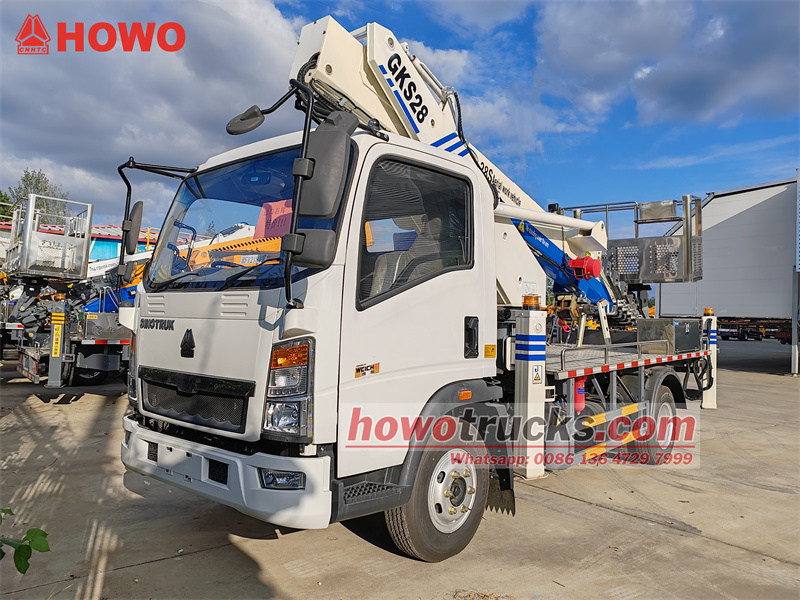

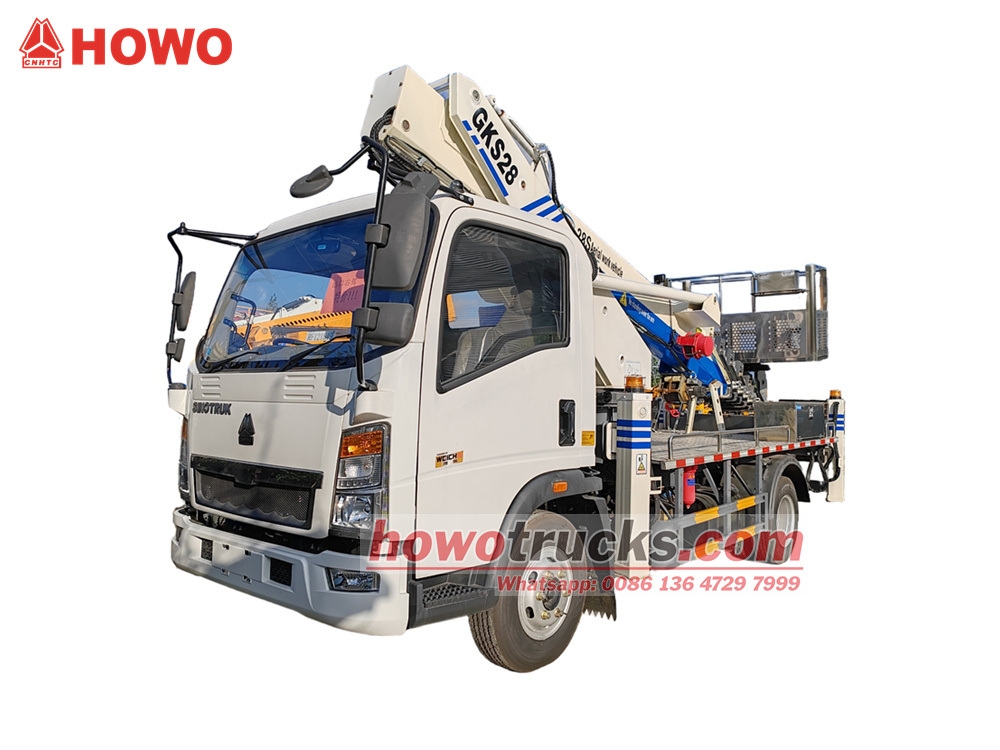

• Шасі: Використовує перевірені та надійні шасі легких вантажівок Sinotruk з правим кермом, що забезпечує гарантовану якість.
• Колісна база: 4500 мм, що забезпечує чудову стійкість руху та достатньо місця для верхньої частини кузова.
• Силовий агрегат: Оснащений високопродуктивним двигуном Weichai WP2.3Q140E62, об'ємом 2,3 л, потужністю 140 кінських сил, що відповідає стандартам викидів Euro VI.
• Спосіб передавання: Підходить для шестиступінчастої коробки передач WLY6TS55.

Структура верхньої частини тіла:

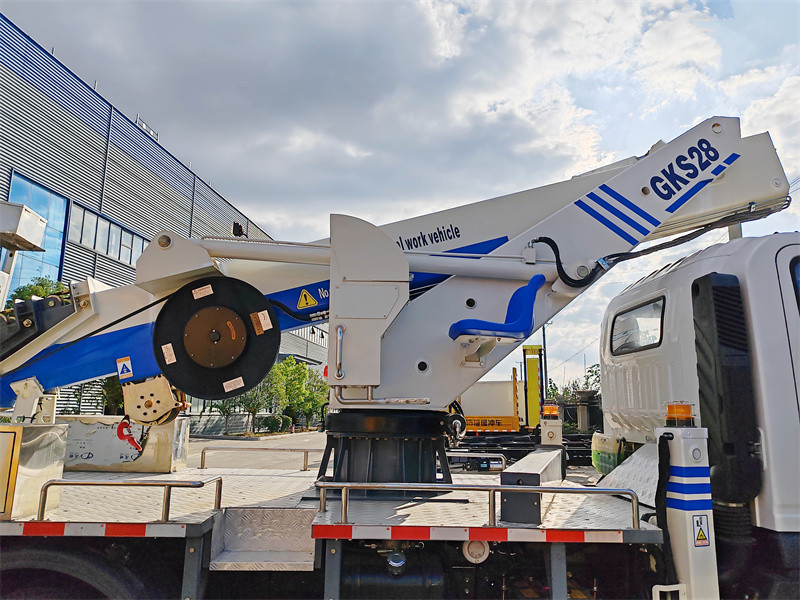

• Робоча стріла: П'ятисекційна високоміцна телескопічна стріла має шестикутну конструкцію для високої міцність конструкції, синхронізоване висування та втягування, плавний рух та широкий робочий діапазон.Макс. робоча висота 28 м, макс. робочий радіус 14,5 м

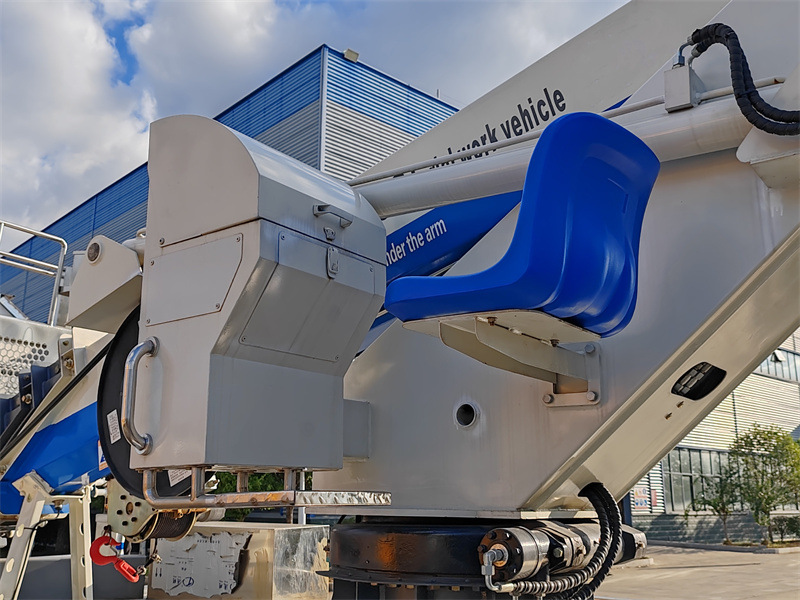

• Система ротації: Поворотний стіл безперервно обертається на 360 градусів, забезпечуючи гнучку роботу та усуваючи сліпі зони.

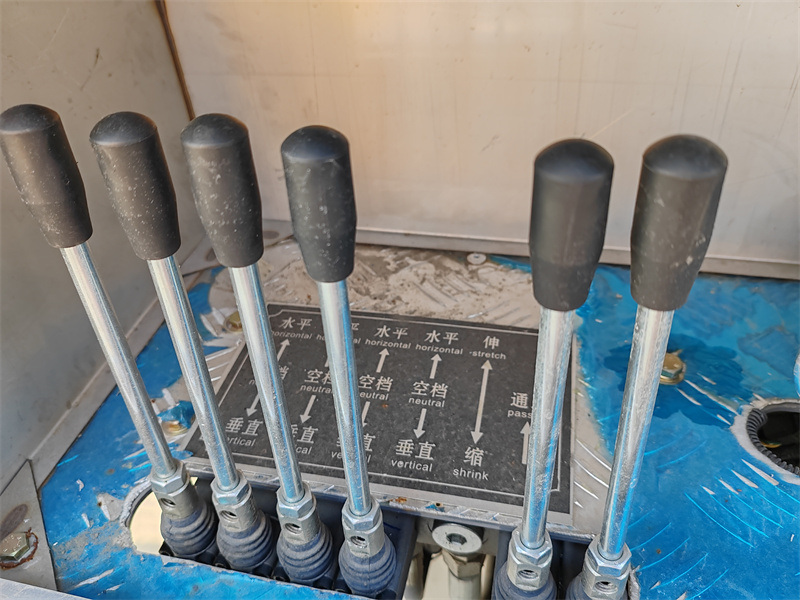

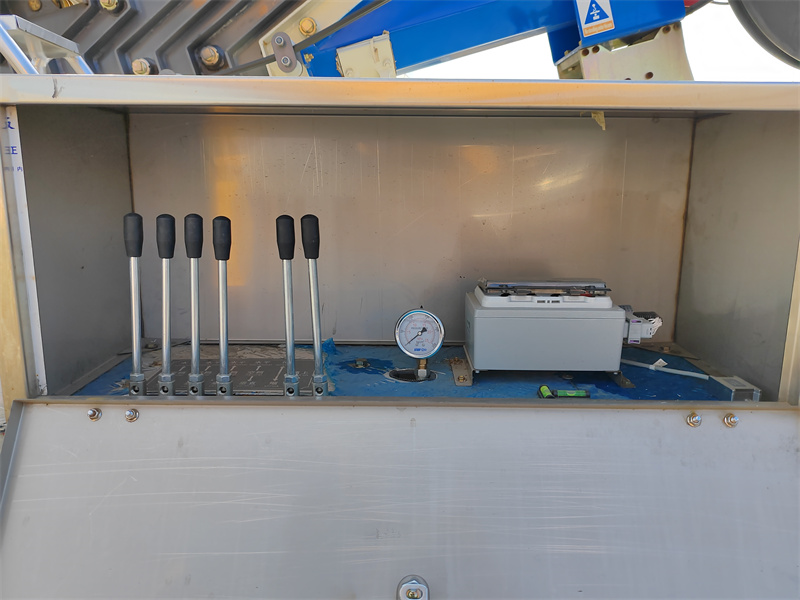

• Операція: Оператор може вибрати оптимальне робоче положення залежно від умов на місці, керуючи поворотним столом безпосередньо, за допомогою наземного пульта керування або за допомогою бездротового пульта дистанційного керування.

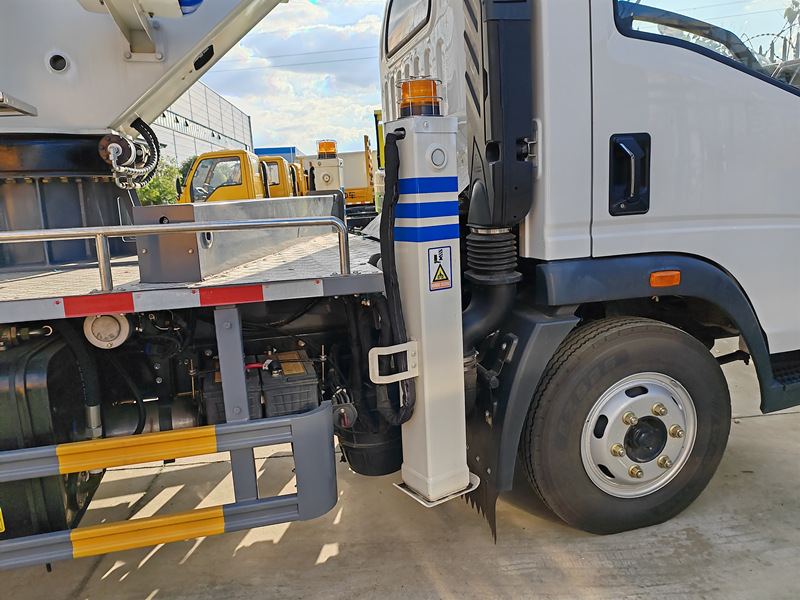

• Система аутригерів: Оснащені чотирма гідравлічними виносними опорами, розташованими спереду у формі літери X, а ззаду у формі літери H, виносні опори забезпечують велику опорну поверхню та чудову стійкість автомобіля. Виносні опори регулюються індивідуально для ідеальної адаптації до нерівних поверхонь, а також можуть керуватися разом. На виносних опорах встановлені робочі фари.

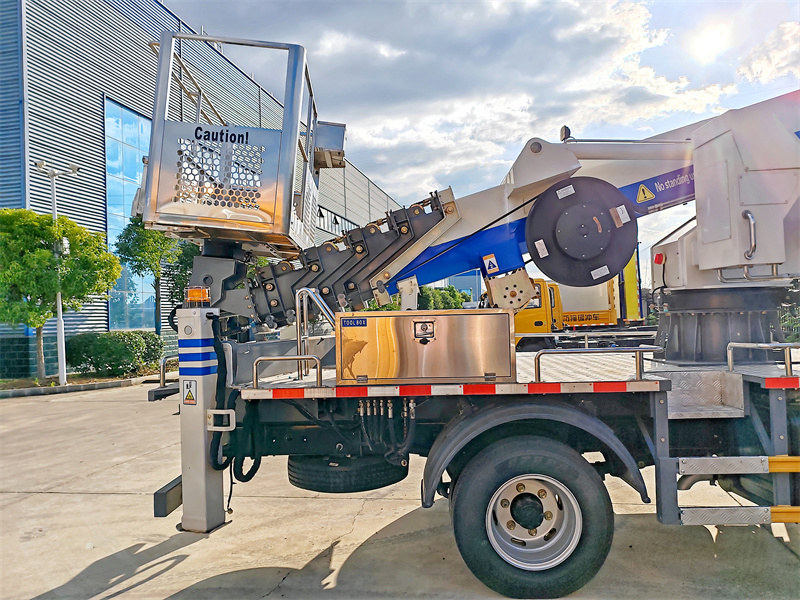

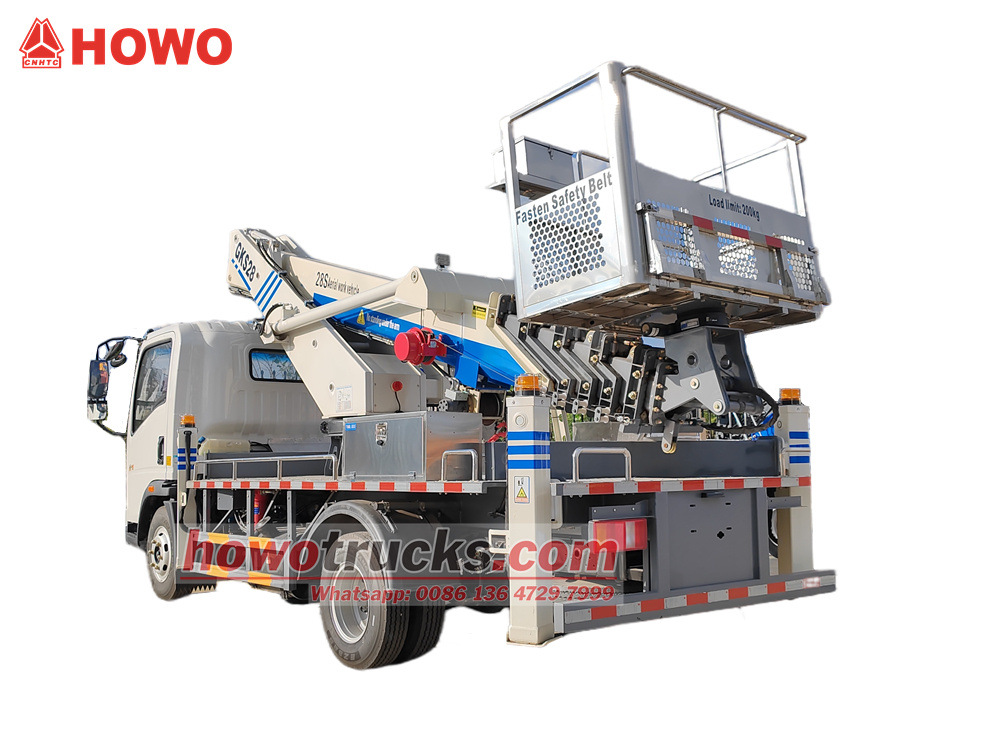

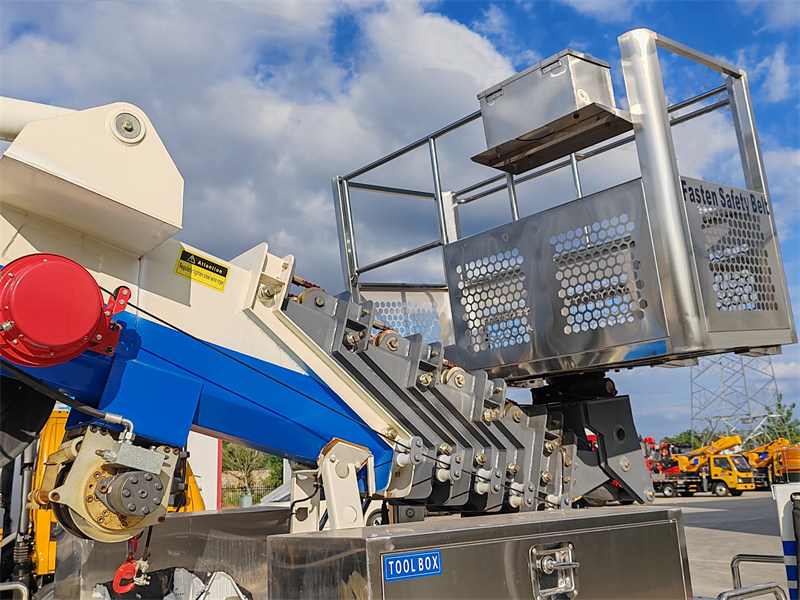

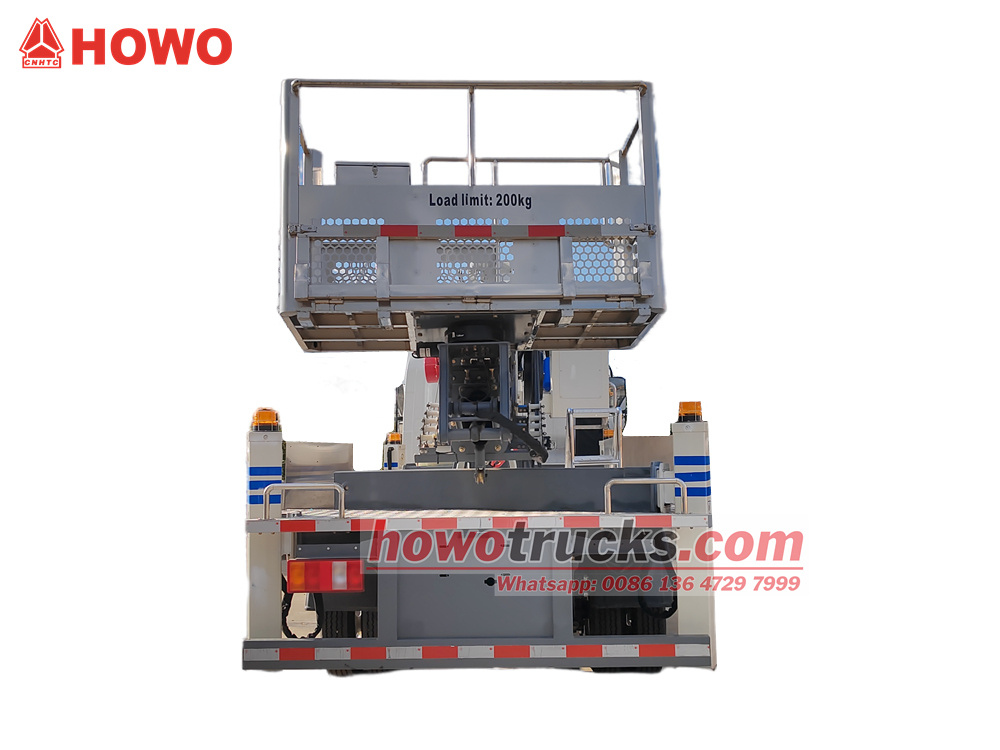

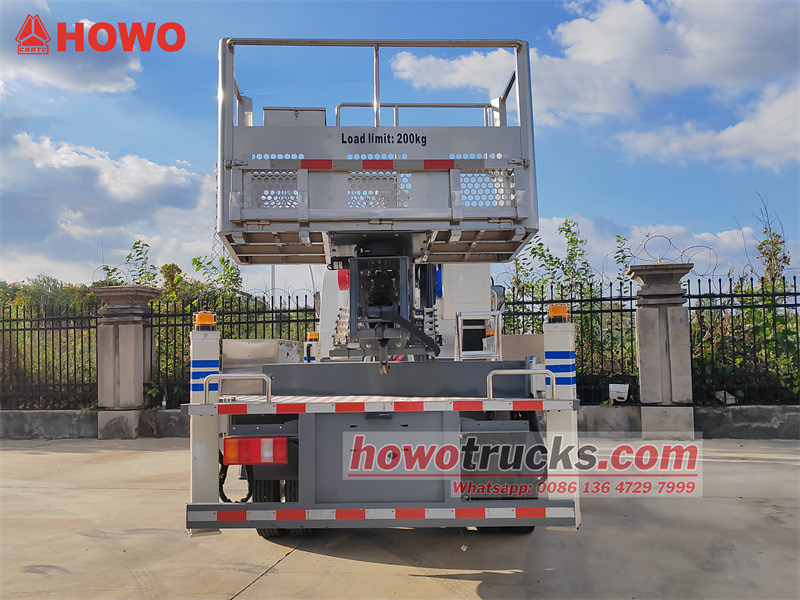

• Робоча платформа:
o Механічна самовирівнювальна конструкція забезпечує рівність платформи під час роботи, забезпечуючи безпеку та комфорт оператора.
o Платформа має максимальну вантажопідйомність 200 кг.
o Максимальний кут висування стріли становить 80°, що дозволяє легко налаштувати оптимальне робоче положення.
o Використовуються панелі з алюмінієвого сплаву та візерунчасті протиковзкі доріжки, які є легкими, безпечними та нековзними.

Комплексна система безпеки
1. Інтелектуальне блокування та сигналізація:
Блокування аутригерів та стріли: гарантує, що стріла не зможе рухатися, якщо аутригери не будуть повністю підтримуватися та надійно закріплені, що принципово запобігає неправильній експлуатації.
Комп'ютерно-кероване автоматичне обмеження амплітуди: система автоматично контролює робочу амплітуду, автоматично обмежує рух при перевищенні ліміту та видає сигнал тривоги про небезпечну роботу.
Захист м’яких опор аутригерів та сигналізація про нахил: система автоматично спрацьовує сигналізацією, коли аутригери не підтримуються або нахиляються.

2. Кілька функцій безпеки гідравлічної системи:
Усі циліндри вертикальних аутригерів, верхні та нижні циліндри стріли, а також циліндри передньої частини оснащені двосторонніми гідравлічними замками, які надійно фіксують циліндри в будь-якому положенні, щоб запобігти випадковому падінню.
Штанга оснащена двоходовим противаговим клапаном для плавної та безпроблемної роботи штанги.
Основні гідравлічні компоненти (такі як гідравлічні замки, противажні клапани та хвильові клапани) виготовлені від відомих вітчизняних та міжнародних брендів, а ключові компоненти імпортуються для забезпечення надійності системи.

3. Моніторинг робочого стану в режимі реального часу:

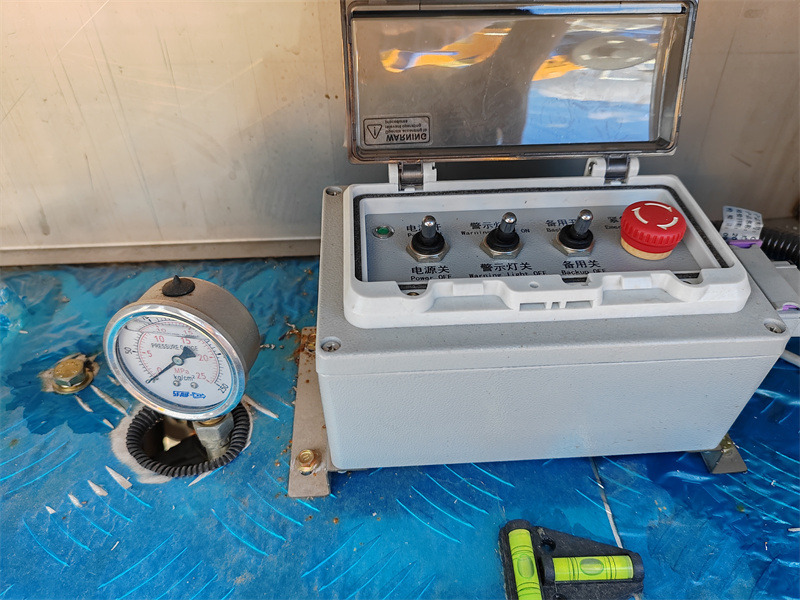

Чотирифункціональна операційна система об'єднує керування навісним обладнанням для високої ефективності. Дисплеї як на зовнішній операційній консолі, так і на пульті дистанційного керування забезпечують відображення робочого стану транспортного засобу в режимі реального часу, дозволяючи оператору чітко розуміти стан обладнання.
4. Безпека у надзвичайних ситуаціях:
Оснащений аварійним насосом запуску/зупинки двигуна, цей насос може втягнути стрілу та виносні опори у разі зупинки або несправності двигуна, забезпечуючи безпечну евакуацію в надзвичайній ситуації.
5. Світло для нічного режиму роботи:
На консолі керування можна встановити додаткове освітлення для забезпечення чіткої видимості та підвищення безпеки під час роботи в нічний час.
▶Ⅳ.Сценарії застосування:

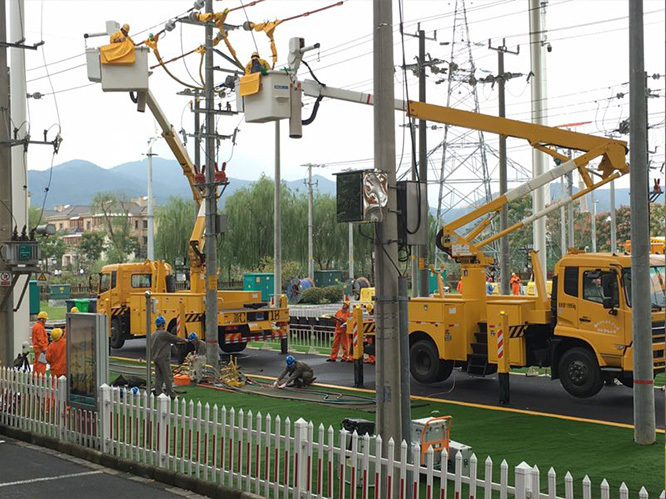

• Комунальне будівництво: обслуговування вуличного освітлення, встановлення світлофорів.

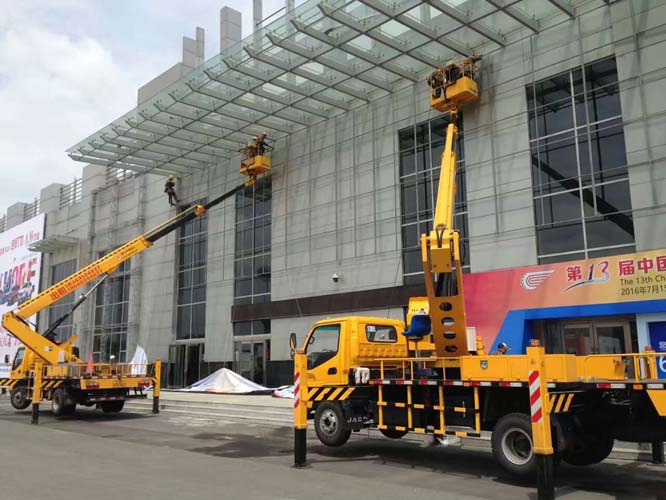

• Технічне обслуговування будівель: очищення зовнішніх стін, перевірка скляних навісних стін.
• Аварійно-рятувальні роботи: рятувальні роботи на великій висоті, ліквідація наслідків стихійних лих.
• Нічне будівництво: огляд мосту, встановлення рекламних щитів.
▶Ⅴ. Робочий сценарій:
