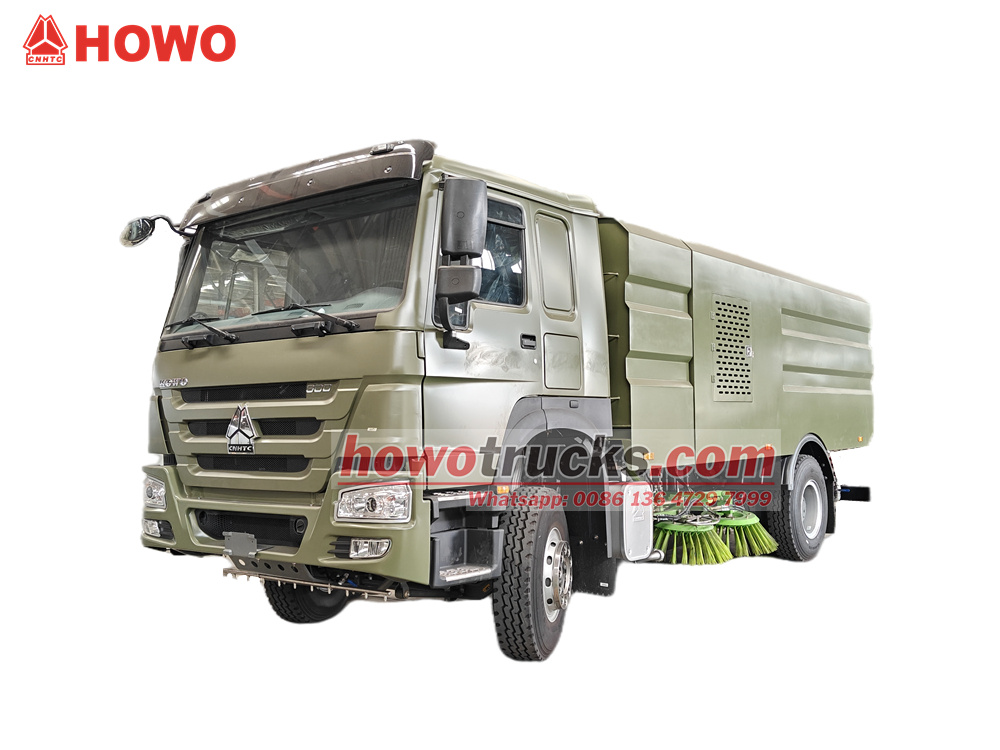

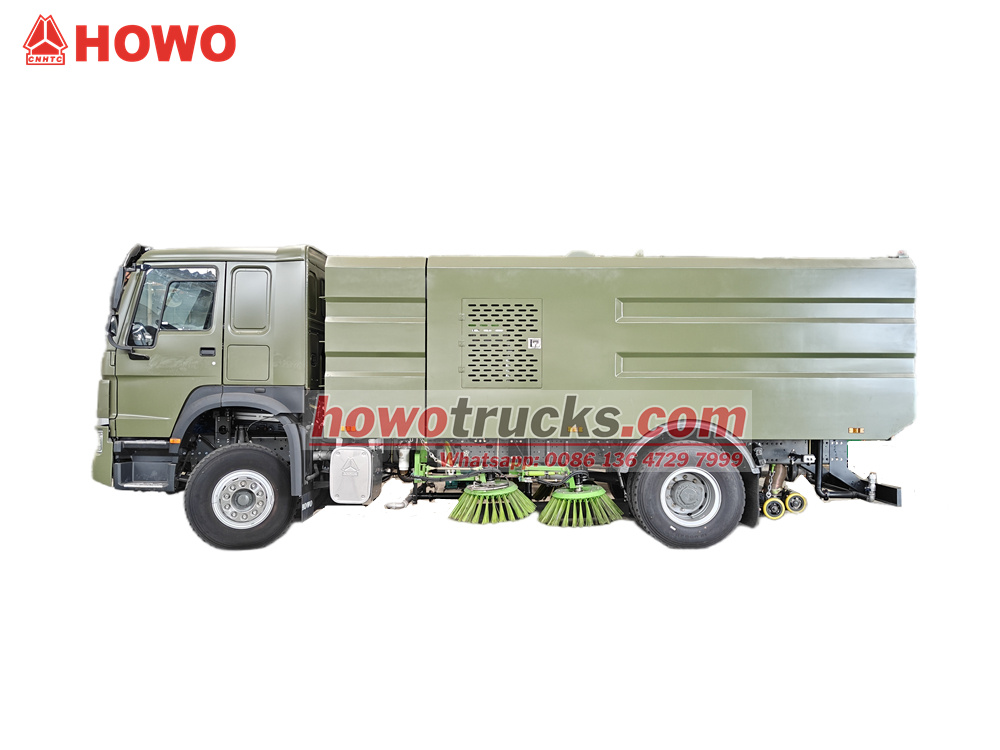

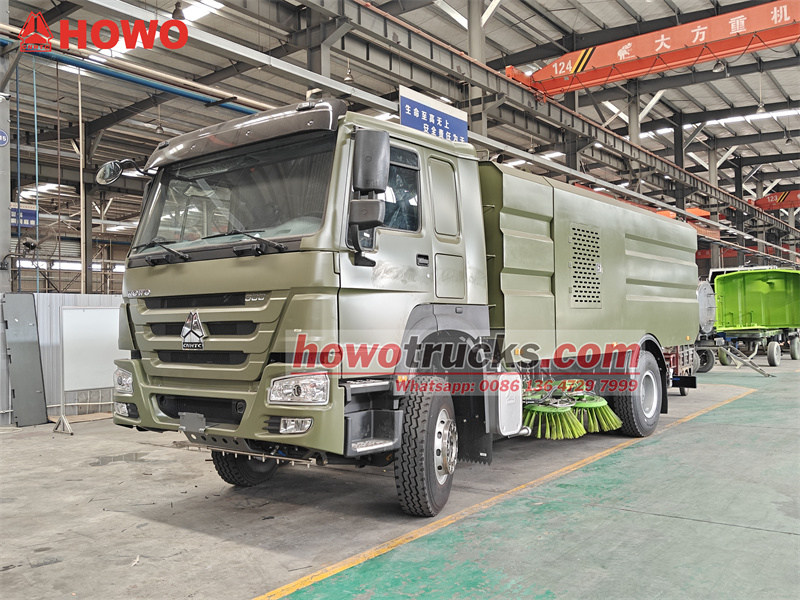

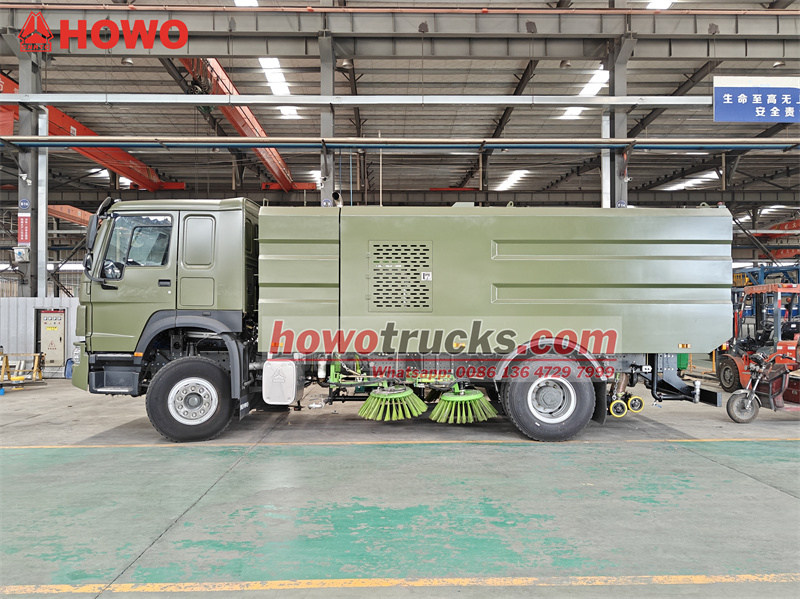

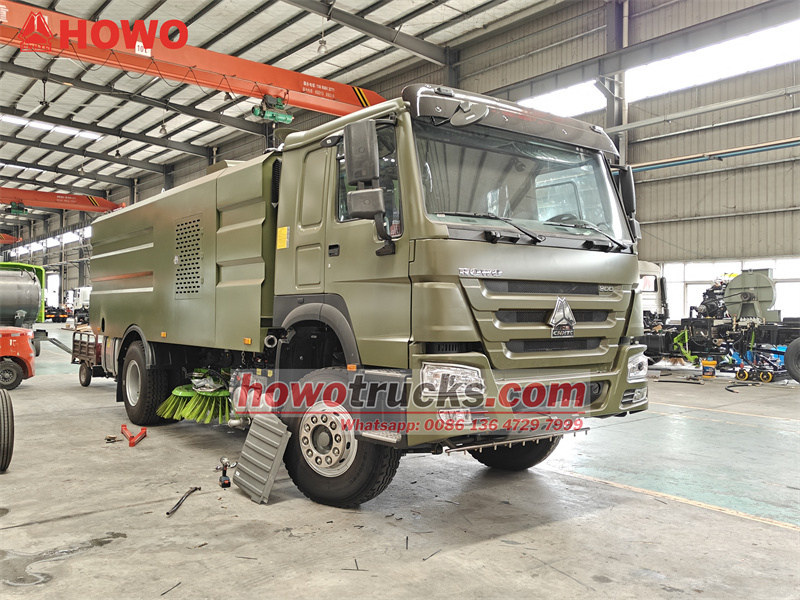

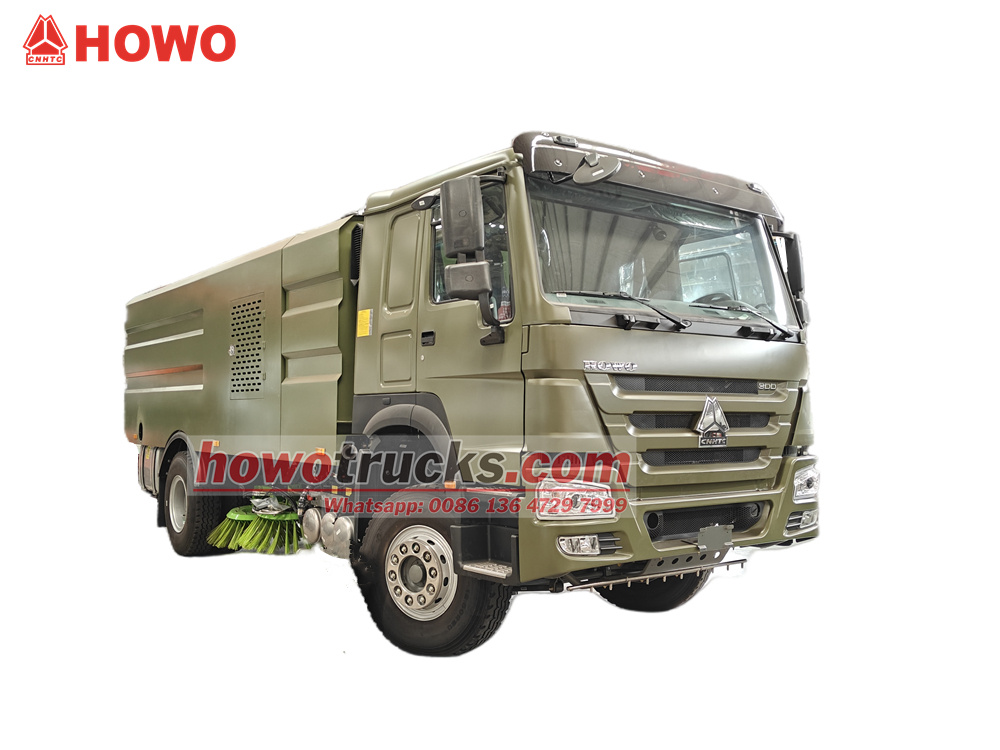

Підмітально-прибиральна машина Howo 12 куб. м, встановлена на вантажівці
Підмітально-прибиральна машина HOWO 12 куб. м. модифікована на базі шасі кабіни HOWO HW76. Вона має колісну базу 4600 мм та оснащена двигуном Weichai WP10.300E22, коробкою передач Sinotruk HW19710, резервуаром для води з вуглецевої сталі об'ємом 4000 літрів, внутрішнім та зовнішнім сміттєвими баками з нержавіючої сталі об'ємом 8000 літрів та допоміжним двигуном Dongfeng Cummins B140 33. Машина оснащена чотирма щітками для підмітання та присоском, повітродувкою Weiye, німецьким плунжерним насосом високого тиску PINFL PF36 (1150 об/хв) та водяним насосом низького тиску Hangzhou Weilong 60/90 (60 м).³/год). Перед кабіною розташовано кілька промивних форсунок, а перед підмітальною щіткою — розпилювальна форсунка. Ширина промивання водою під високим тиском становить 2,5 м, ширина захвату підмітальної щітки — 3,5 м, а максимальна продуктивність підмітання — 60 000 м.³/год. Швидкість підмітання становить 3-20 км/год. Транспортним засобом керує електронний блок керування в кабіні та блок керування роботою на всмоктувальному насосі.
Працездатність :
12cbmТип кабіни :
Howo HW76 cabinСистема приводу :
4x2,LHDКолісна база (мм) :
4600Специфічний для двигуна :
300 HP / WEICHAI WP10.300E22Коробка передач :
HW19710 transmission, 10 forward and 2 reverseПередня вісь (кг) :
6500Задня вісь (кг) :
11500TheПідмітально-прибиральна машина Howo 12 куб. м, встановлена на вантажівці– це високоефективна санітарна машина, призначена для очищення та обслуговування міських доріг, площ, промислових парків та інших місць. Вона оснащена резервуаром для води з вуглецевої сталі об'ємом 4000 літрів та сміттєвим баком об'ємом 8000 літрів з нержавіючої сталі. Система підмітання включає чотири комплекти дискових щіток та широкі присоски, що забезпечує ширину підмітання до 3,5 метрів, ширину промивання під високим тиском 2,5 метра та максимальну продуктивність підмітання 60 000 м².³/год. Транспортний засіб використовує німецький насос високого тиску, водяний насос низького тиску від Hangzhou та повітродувку Weiye, що поєднується з багатоступеневим розпиленням для придушення пилу, що призводить до низького утворення пилу під час роботи.
Інтелектуальна електронна система керування об’єднує два пульти керування в кабіні та біля присосок, що дозволяє одним дотиком керувати такими функціями, як підйом та опускання щіток, розвантаження бака, а також запуск та зупинка повітродувки, забезпечуючи зручну та ефективну роботу. Цей транспортний засіб використовує модульну інтегровану конструкцію, яка об’єднує систему живлення, систему підмітання, систему водопостачання та інтелектуальну систему керування для досягнення ефективної, енергозберігаючої та екологічно чистої роботи.

Наш завод є професійним виробником у сфері вантажних автомобілів,
гарантуємо, що вся продукція абсолютно нова та високої якості.
»Ⅰ.Визначення та вступ до продукту:
Виробник:CS TRUCKS GROUP LIMITED
Характеристики продукту
1. Висока ефективність та енергозбереження: Дводвигунова конструкція передбачає незалежні силові агрегати з чітким розподілом роботи між основним та допоміжним двигунами, що зменшує споживання енергії більш ніж на 20%.
2. Відповідність екологічним нормам: Повністю закрита система очищення з багатоступеневим розпиленням зменшує концентрацію пилу під час роботи ≤1 мг/м²³.
3. Надійний та довговічний: Основні компоненти (такі як водяні насоси високого та низького тиску, вентилятори, допоміжні двигуни та гідравлічні системи) виготовлені від відомих брендів, що забезпечує стабільну роботу.
4. Розумний та зручний: Електронна система керування має високоінтегровану конструкцію з чіткою логікою роботи, що знижує витрати на навчання водіїв.
» II.Параметр продукту для підмітальної машини HOWO 12CBMвантажівка:
| Вантажівка для підмітання доріг HOWO 12 куб. м | ||
| Основна специфікація підмітальної машини | ||
| Марка транспортного засобу | CS TRUCKS | |
| Марка шасі | ІСУЗУ | |

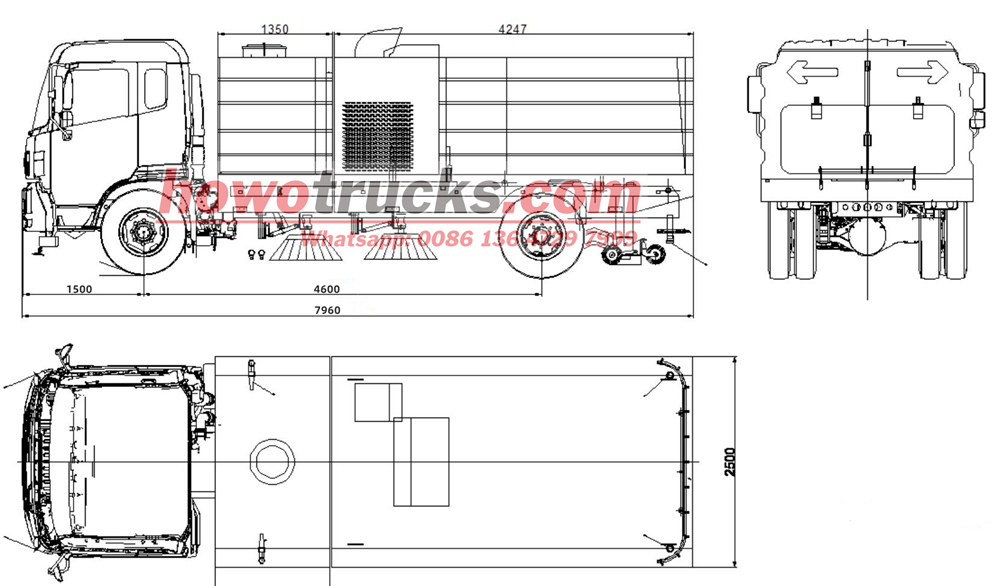

| Загальні розміри (Д х Ш х В) | 7960x2500x3100 мм | |
| Тип приводу | 4x2 Лівосторонній кермо, 6 коліс | |
| Колісна база | 4600mm | |
| Кабіна | HOWO HW76 кабіна, з кондиціонером, 2 сидіння і спальне місце, | |
| Вага | Повна вага | 18000kg |
| Споряджена маса | 11850 кг | |
|
Двигун | Модель | WEICHAI WP10.300E22 |
| Кінська сила | 300 HP/220 кВт | |
| Тип двигуна | Дизель | |
| Стандарт викидів | Євро 2 | |
| Спосіб передавання | Ручний | Коробка передач HW19710, 10 швидкостей вперед + 2 швидкості назад |
| Tire | 12.00R20 | 6+1 запасний тire |
| Параметр верхньої конструкції | ||
| Об'єм резервуара для води | 4000L | |
| Об'єм сміттєвого бака | 8000 л | |
| Матеріал | резервуар для води: вуглецева сталь | |
| сміттєвий баквнутрішня нержавіюча сталь, зовнішня вуглецева сталь | ||
| Гідравлічний клапан | Відомий тайванський бренд | |
| Гідравлічний двигун | Відомий вітчизняний бренд | |
| Перемикач | Перемикач керування Schneider | |
|
Допоміжний двигун | Бренд | Dongfeng Cummins В140 33 |
| Тип | Рядний 4-циліндровий, з наддувом та проміжним охолодженнямдизель | |
| Кінська сила | 140HP | |
| Номінальна потужність/Максимальна корисна потужність | 103/101 кВт | |
| Дозволена межа висоти | 3000 м | |
| Номінальна швидкість | 2500 об/хв | |
| Швидкість низького рівня | 750 об/хв | |
| Максимальний крутний момент | 502 Н·м | |
| Зміщення | 3,9 л | |
| Витрата палива при номінальній потужності | 88 мм³/штрих | |
| Стандарт викидів | Євро 3 | |
|
Технічне миття під високим тиском | ширина прання (мм) | 2500 мм |
| Швидкість прання | 3-20 км/год | |
| Тиск води для прання | 10 МПа | |
| Швидкість потоку водяного насоса | 154 л/хв | |
|
Технічне підмітання | Максимальна ширина розгортання (мм) | 3,5 м |
| Макс. місткість підмітання | 60000 м3/h | |
| Швидкість підмітання | 3-20 км/год | |
| Ефективність очищення | ≥98% | |
| Макс. вдихання частинок | 110 мм | |
| Розмір подовжувача дискової щітки | ≥400 мм | |
| Максимальний кут розвантаження дверей сміттєвого бака | ≥50° | |
|
Система підмітання |
Тип | Всього 4 шт. щітки та 1 всмоктувальний диск, встановлені в середовищі, приводиться в рух гідравлічним двигуном, швидкість регулюється, може керуватися незалежно, має функцію автоматичного уникнення |
| Діаметр щітки для підмітання | Φ850 мм | |
| Швидкість підмітального диска | 110 об/хв висока швидкість, 80 об/хв середня швидкість, 50 об/хв низька швидкість | |
| Регулювання кута нахилу підмітального диска | вперед 4° ~ 6° екстраверсія 4° ~ 7° | |
|
Присоска | Тип | Подвійний всмоктувальний отвір, гідравлічне керування, пружинна підвіска |
| Діаметр всмоктувального отвору | 180 мм | |
| Ширина всмоктувального диска | 2400 мм | |
|
Гідравлічна система | Тип | Відкритого типу, електричне керування |
| Основні компоненти | Шестеренчастий насос, гідравлічний двигун, гідравлічний циліндр, електромагнітний клапан | |
| Тиск | 16 МПа | |
| Об'єм гідравлічної оливи | 60 л | |
| Температура олії | 60°C | |
| Система розпилення води | Компоненти | Насос, форсунка(передній змив та задній розбризкування), фільтр для води тощо. |
|
Система водопостачання високого тиску | Тип | Плунжерний насос високого тиску |
| Модель | Німеччина PINFL PF36 | |
| Тиск у системі | 10 МПа | |
| Швидкість обертання | 1150 об/хв | |
| Тип водяного клапана | гідравлічний кульовий клапан високого тиску | |
| Тиск водяного клапана | 7 МПа | |
| Тип сопла | Тип миття під високим тиском | |
| Фільтр для води | Сітчастий фільтр | |
| Лебідка | 20 м | |
|
Система водопостачання низького тиску | Модель | Ханчжоу Вейлун 60/90 |
| Швидкість потоку | 60 м3/h | |
| Відстань доставки води | 90 м | |
| Ширина прання | 24 хв | |
| Бічний розпилювач | тип | V-подібна розпилювальна планка з функцією автоматичного уникнення |
|
Електрична система | Тип | 24 В постійного струму, керування ПЛК |
| Вольти | 24 В | |
| Акумулятор | 2x12 В | |
| Інструменти | ||
| Пожежний шланг | 2 шт. | |
| Пожежний ключ | 1 шт. | |
| Ключ для водяного фільтра | 1 шт. | |
| Розпилювач високого тиску | 1 шт. | |
| Ручний гідравлічний насос-коромисло | 1 шт. | |
| Запасні частини | ||
| Щітка для підмітання | 88 шт. | |
| Ущільнення вентилятора | 1 шт. | |
| Ущільнювач задніх дверей | 1 шт. | |
| Ущільнення всмоктувальної трубки | 2 шт. | |
| Список імпортованих деталей | ||
| Водяний насос високого тиску | Німеччина PINFL PФ36 | |
| Автоматичний розвантажувальний клапан | Німеччина PINFL VB200/150 | |
| Запобіжний клапан | Німеччина PINFL VS200-180 | |
| Контролер електричного блоку керування | Німеччина STW | |
| Поворотний перемикач | Японія | |
| Датчик бака для стічних вод | США | |
| Гідравлічні клапани | Тайвань SWH-G02-C4-D2H | |

» Ⅲ.Продукт Детальний вступ

Конфігурація шасі
• Модель шасі: Шасі Sinotruk HOWO HW76 з кабіною, колісна база 4600 мм.
• Головний двигун: Дизельний двигун Weichai WP10.300E22, об'єм 9,5 л, максимальна потужність 300 к.с./220 кВт, забезпечує високу потужність та відмінну економію палива.
• Спосіб передавання: Механічна коробка передач Sinotruk HW19710 (10 швидкостей) характеризується плавним перемиканням передач, високим крутним моментом та ідеальною сумісністю з основним двигуном.

Надбудова

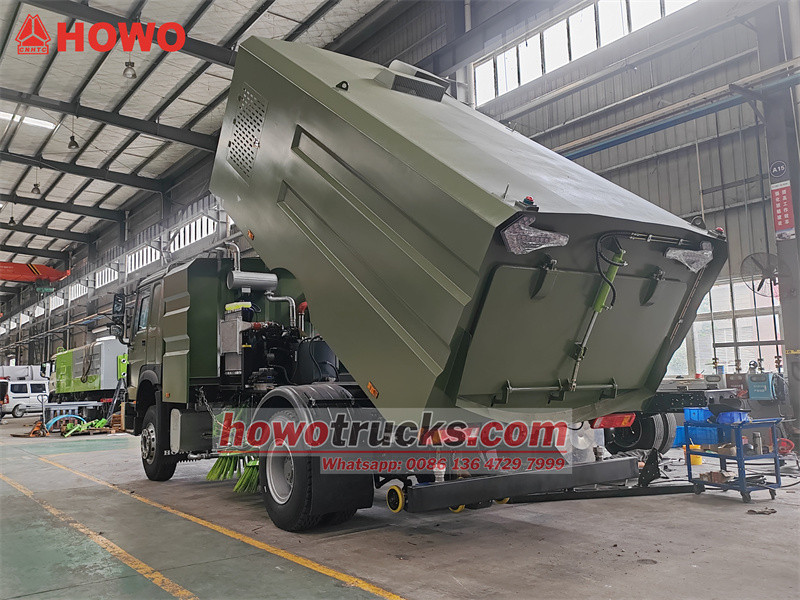

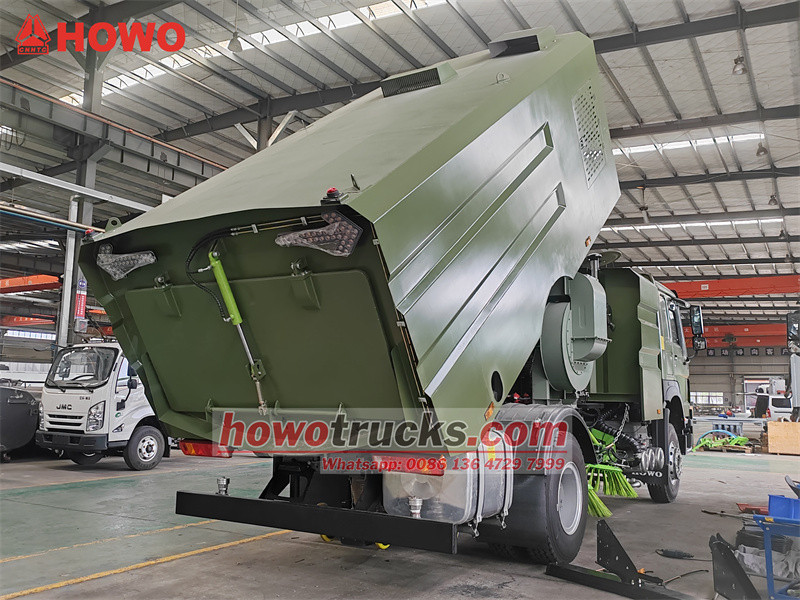

• Сміттєвий кошик: Місткість 8000 літрів. Завдяки композитній конструкції з внутрішньої обшивки з нержавіючої сталі та зовнішньої обшивки з вуглецевої сталі, він поєднує в собі корозійну стійкість нержавіючої сталі з конструкційною міцністю вуглецевої сталі, що забезпечує тривалий термін служби та легке обслуговування.
• Резервуар для води: Місткість 4000 літрів. Виготовлений з вуглецевої сталі, він забезпечує достатню кількість води для систем промивання під високим тиском та пилопригнічення.

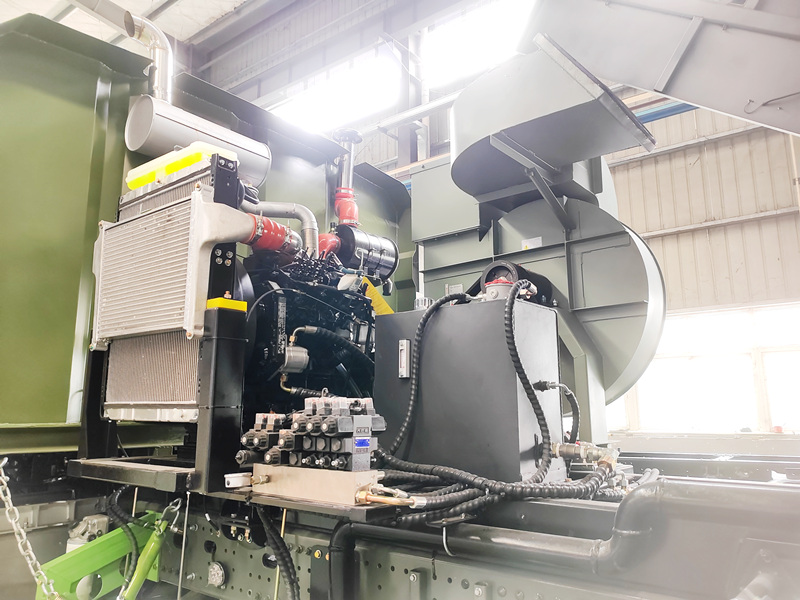

• Допоміжний двигун: Оснащений дизельним двигуном Dongfeng Cummins B140 33, він призначений для живлення верхніх систем підмітально-прибиральної машини (вентилятора, водяного насоса тощо), забезпечуючи стабільну роботу та низьке енергоспоживання.

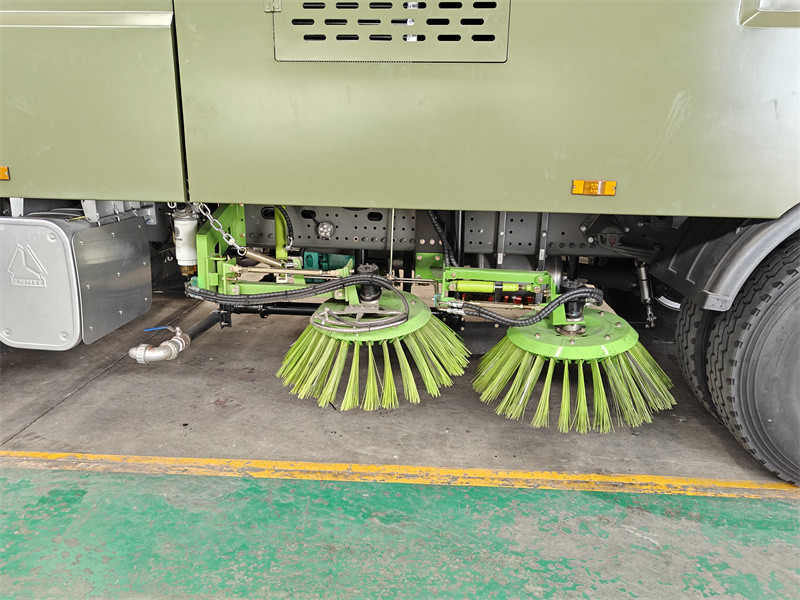

• Система підмітання:

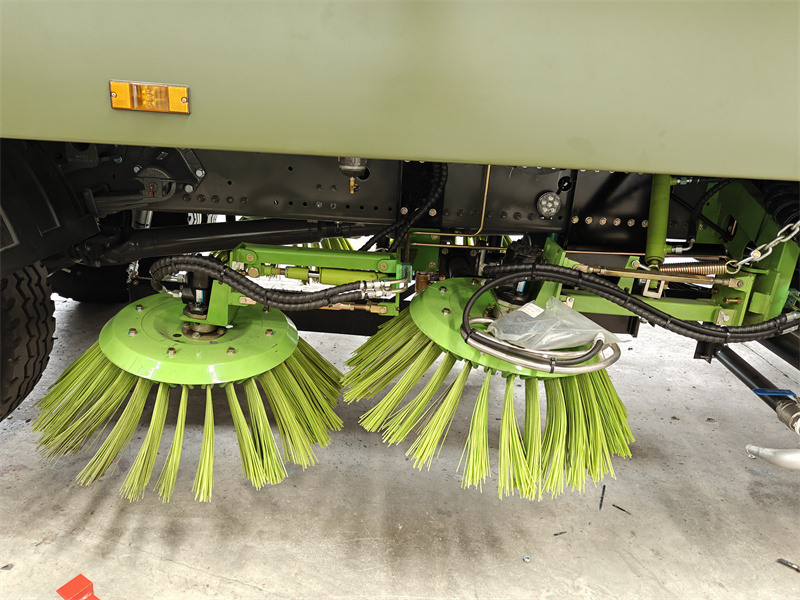

◊ Пензлі: Оснащений 4 щітками (по 2 з кожного боку), здатними працювати в кількох комбінованих режимах підмітання.
◊ Ширина розгортання: Максимальна ширина підмітання сягає 3,5 метрів, що забезпечує високу експлуатаційну ефективність.
◊ Максимальна місткість підмітання: До 60 000 м³/год.
◊ Робоча швидкість: 3-20 км/год, регулюється залежно від рівня забруднення дороги.

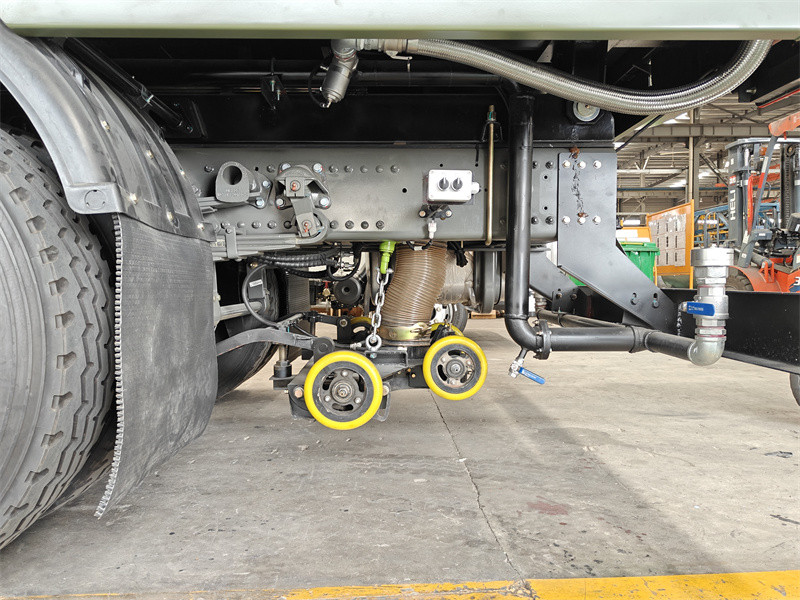

• Система всмоктування:
Має широкий всмоктувальний отвір, який працює разом з вентилятором для потужного збору та транспортування сміття, зібраного щітками, у сміттєвий бак.

• Система миття під високим тиском:
◊ Насос високого тиску: Німецький плунжерний насос високого тиску PINFL PF36 (робоча швидкість 1150 об/хв, тиск 16 МПа, витрата 150 л/хв), що подає воду під надзвичайно високим тиском для видалення стійких плям.
◊ Ширина прання: Ширина миття під високим тиском становить 2,5 метра.
◊ Розташування сопел: Для ефективного промивання ґрунту в передній частині кабіни встановлено кілька мийних форсунок.

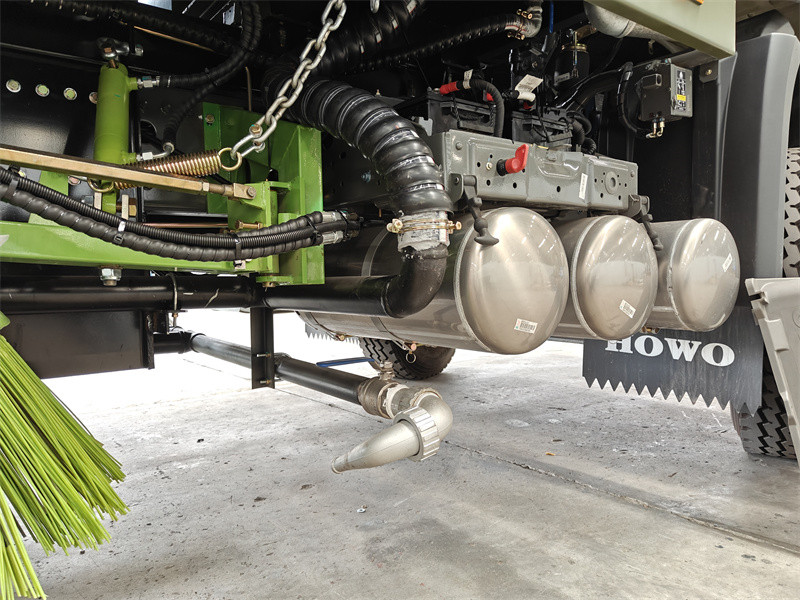

• Система пилопридушення низького тиску:
◊ Насос низького тиску: Водяний насос низького тиску Hangzhou Weilong 60/90 з витратою 60 м³/год. Додаткові віялоподібні форсунки розташовані перед щітками для придушення розпиленого пилу, запобігаючи вторинному забрудненню пилом під час роботи.

• Система вентиляторів:
◊ Використовує вентилятор Weiye, що забезпечує високий тиск повітря та великий потік повітря для створення потужного всмоктування для всмоктувального отвору, забезпечуючи ретельне видалення відходів. Оснащений функцією самоочищення для автоматичного видалення накопиченого пилу та сміття всередині вентилятора, підтримуючи ефективну роботу.
◊ Форсунки також встановлені перед щітками, що забезпечує ідеальну координацію між миттям та підмітанням.
»Ⅳ.Експлуатація та керування
Транспортний засіб оснащений двома системами оперативного керування для гнучкої та ефективної роботи:

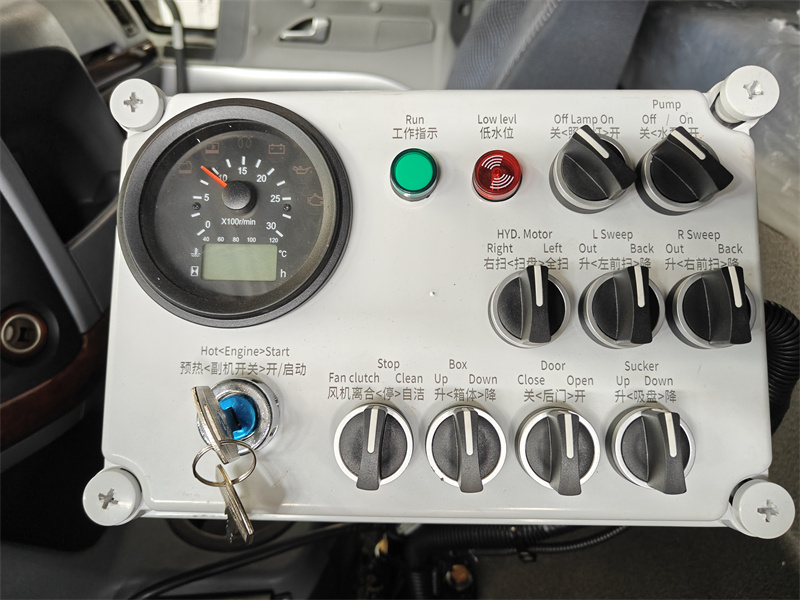

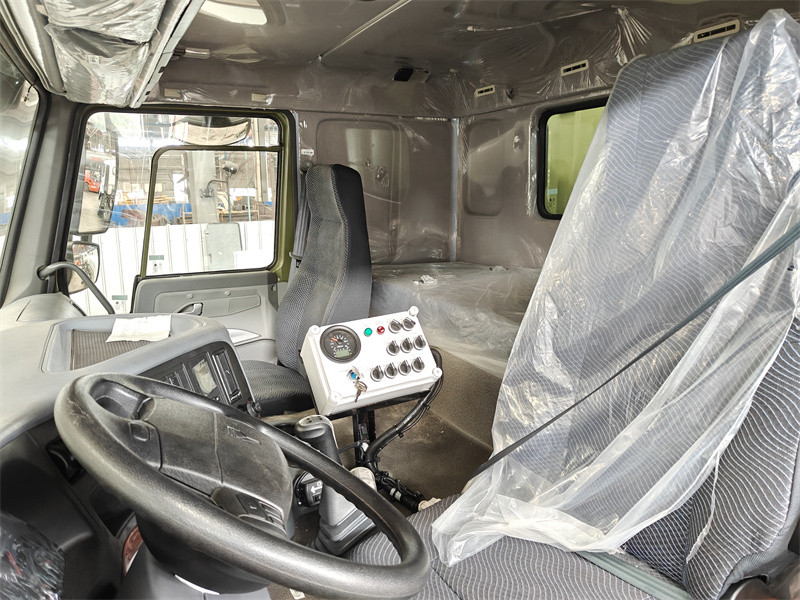

1. Панель керування в кабіні: Поєднує керування та відображення всіх основних функцій, що дозволяє оператору виконувати більшість завдань, не виходячи з кабіни. Включає:
★ Блок відображення: Тахометр допоміжного двигуна, індикатори робочого стану, сигнальна лампа низького рівня води.
★Функціональні перемикачі: Вимикач освітлення, вимикач водяного насоса.
★ Ручки керування:

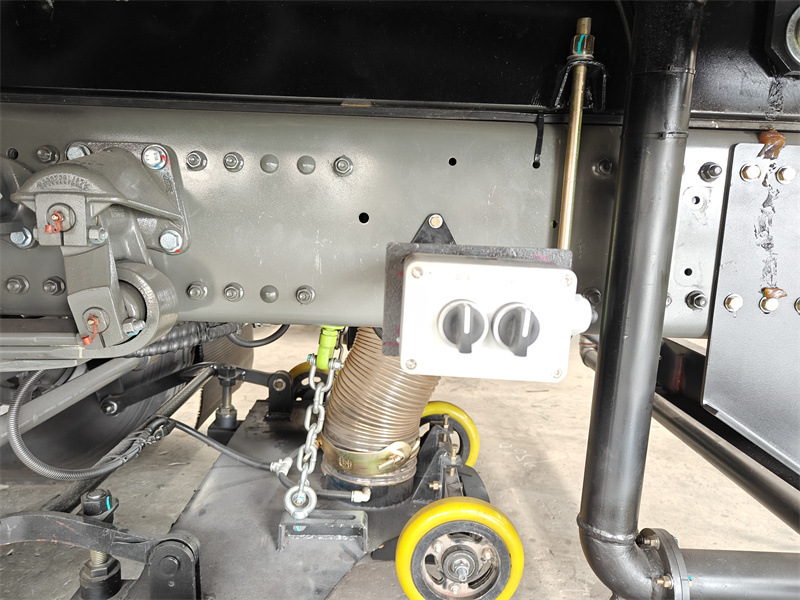

2. Допоміжний блок керування біля всмоктувального отвору:
Цей вторинний блок керування, розроблений для зручної експлуатації, включає:
Ручка відкриття/закриття задніх дверей
