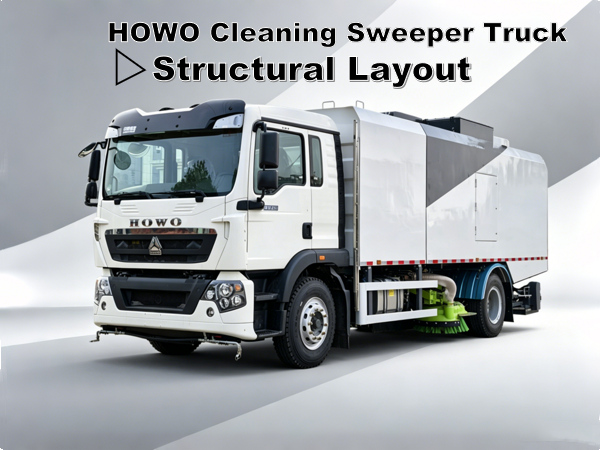

Структурна схема вантажівки для прибирання та підмітання HOWO

Підмітально-прибиральні машини HOWO – це спеціалізоване обладнання для сучасних санітарних операцій, що поєднує підмітання, пилососіння, миття під високим тиском та очищення дорожнього покриття. Вони можуть виконувати кілька завдань за одну операцію, включаючи прибирання дорожнього сміття, придушення пилу та миття бордюрів. Вони ефективно пригнічують дорожній пил, покращують якість повітря та сприяють нормалізованій та вдосконаленій санітарії та довгостроковому екологічному управлінню міст.

⇒ Загальна схема компонування транспортного засобу:

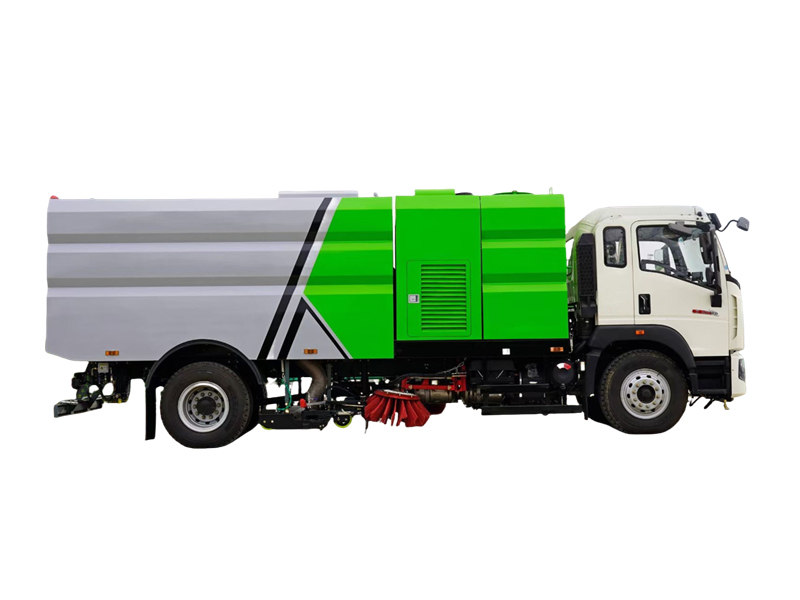

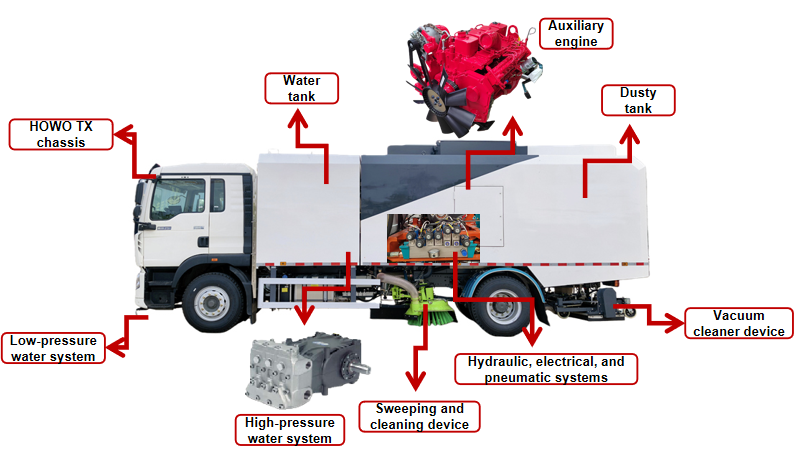

Схема компонування підмітально-прибиральної машини HOWO показує, що надбудова складається з кузова, платформи шасі, підмітально-мийного пристрою, пристрою для збору пилу, системи живлення, системи водопостачання високого тиску, системи водопостачання низького тиску, системи зрошення, гідравлічної системи, електричної системи та системи повітряного зрошення. Робочий пристрій має центрально розташовані два підмітальні диски, центрально розташовану широку всмоктувальну насадку та V-подібну розпилювальну планку.

1. Компонування вузла резервуара оптимізує:

● Баки для чистої води розташовані окремо перед системою живлення, що зменшує вплив шуму системи живлення та електромагнітного випромінювання на кабіну.

● Ще одна частина резервуара для чистої води інтегрована в сміттєвий бак, що покращує використання простору та збільшує об'єм сміттєвого бака до 6 м³, а об'єм резервуара для води – до 5 м³.

● Усередині сміттєвого бака встановлені високопродуктивні форсунки високого тиску для швидкого промивання та самоочищення.

● Як резервуар для чистої води, так і сміттєвий бак виготовлені з нержавіючої сталі, що забезпечує чудову стійкість до корозії та подовжує термін служби конструкційних компонентів.

● Трикутний вигин та загнутий край зверху уникають гострих кутів, що створює новий та вишуканий загальний вигляд.

2. Пристрій адаптивного керування підмітанням:

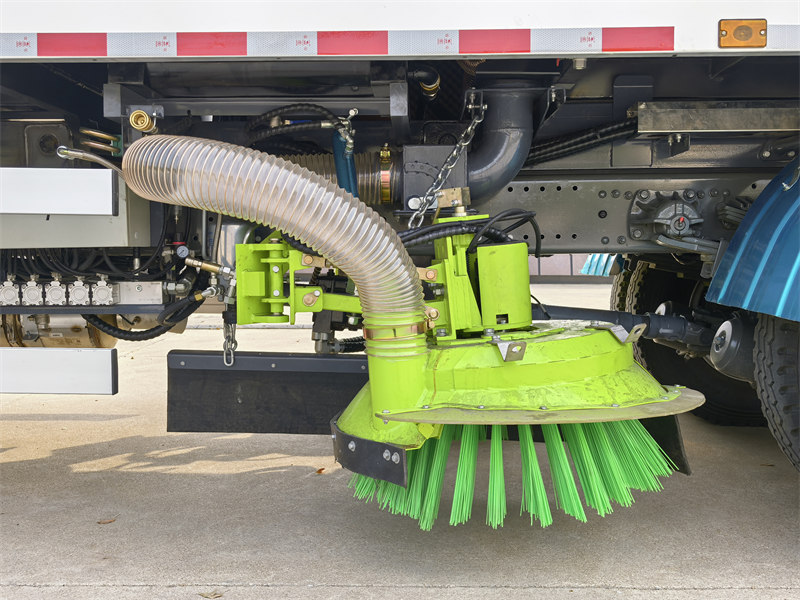

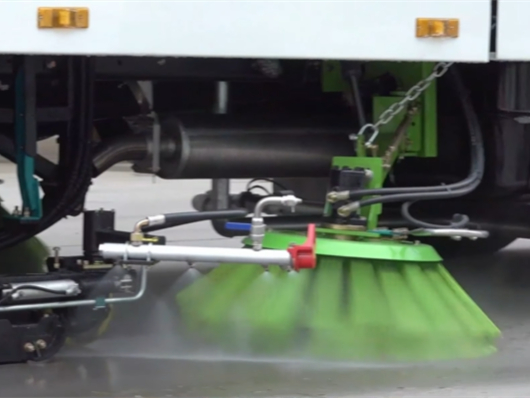

● Конструкція запобігання зіткненням: Лівий та правий підмітальні диски, а також конструкція розпилювальної планки мають функції автоматичного захисту від перешкод та скидання, що дозволяє автоматично об'їжджати стійкі перешкоди.

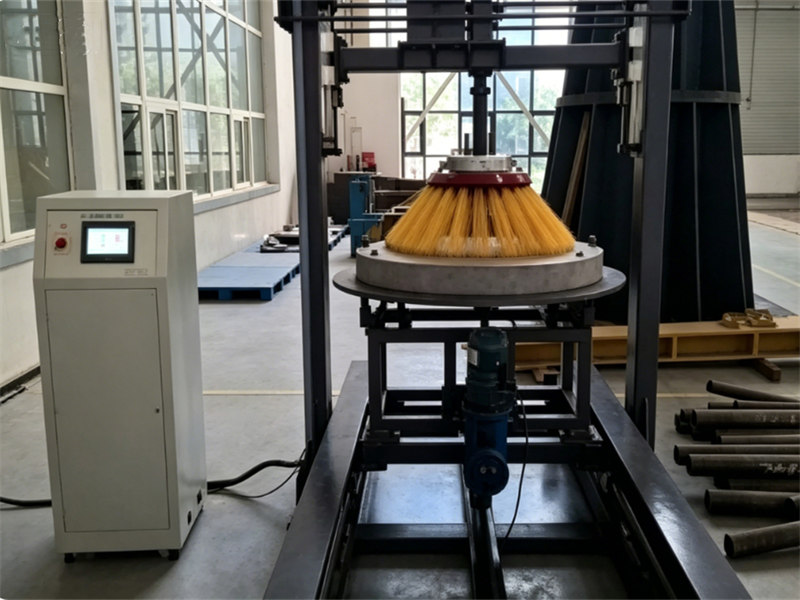

● Щітки з високою зносостійкістю: Шляхом регулювання пропорцій поліпропілену, поліетиленової сировини, неорганічних наповнювачів та їх добавок була розроблена та створена формула щетини з відмінною стійкістю до тертя та зносу.

Одночасно проводилися випробування ефективності кожної експериментальної формули. Щетина щітки на основі нейлону продемонструвала 100% збільшення терміну служби, що зменшило експлуатаційні витрати користувачів на 50%.

3. Високоефективний пристрій для збору пилу:

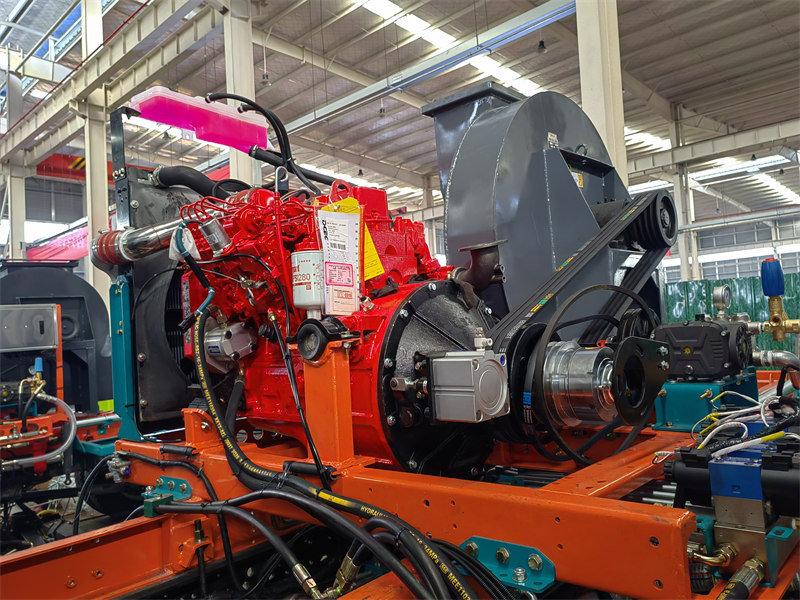

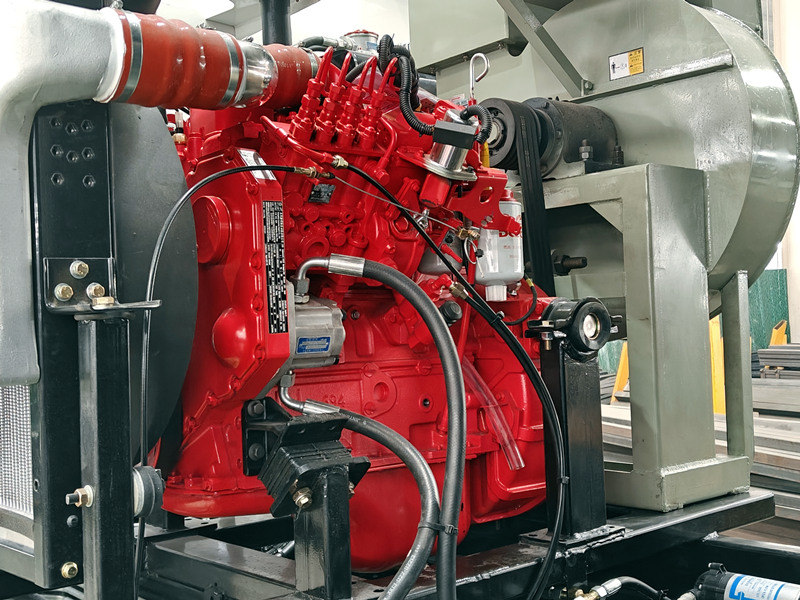

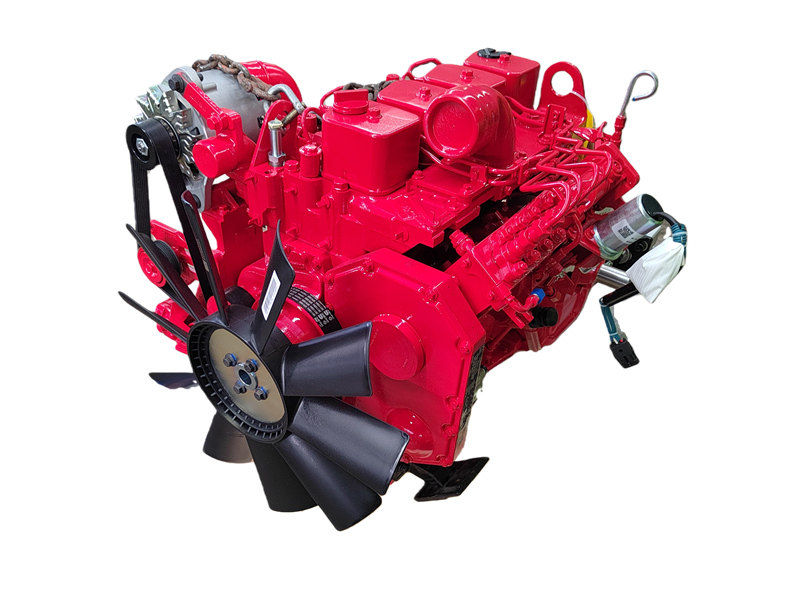

● Основне джерело живлення, допоміжний двигун:

Система повітропроводів є основою пневматичної транспортної системи підмітальної машини. Вона складається з 3 основних частин: всмоктуючого патрубка, корпусу повітропроводу та вентилятора, що визначають силу всмоктування сміття.

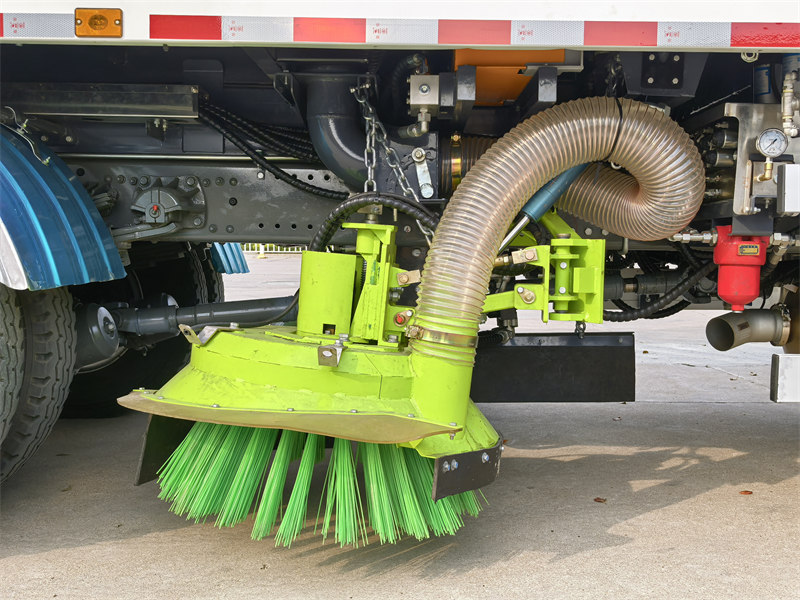

● Високоефективна присоска:

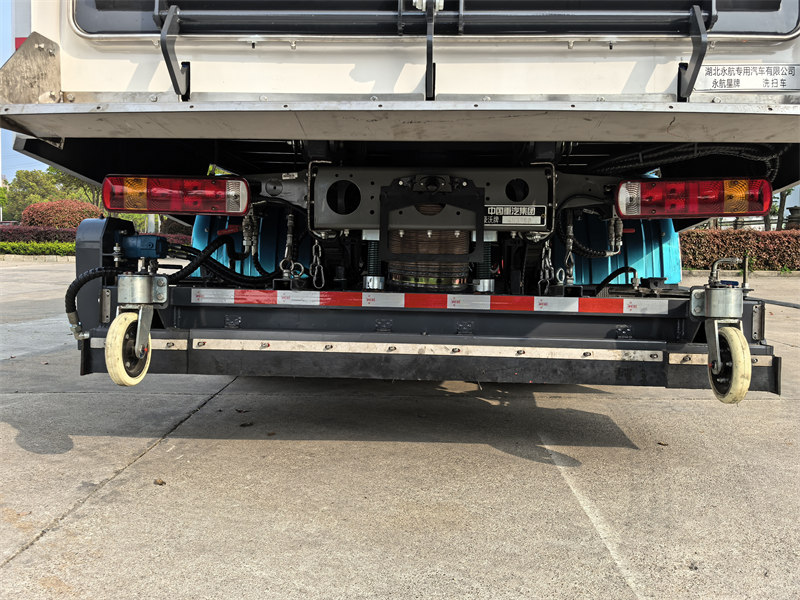

♦ Пиловловлювальний пристрій розташований перед задньою віссю автомобіля та використовує конструкцію з плаваючою всмоктувальною насадкою та подвійним повітропроводом.

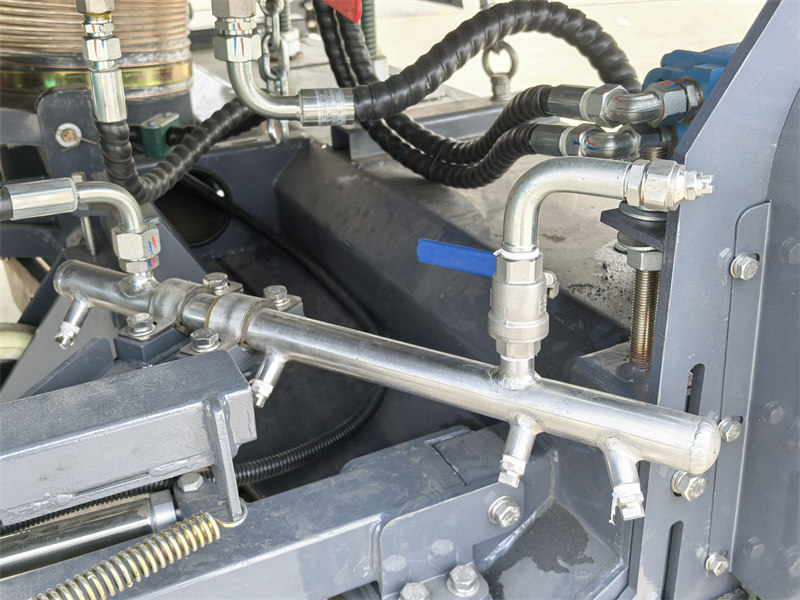

♦ Він має широку ширину всмоктування та вбудовану внутрішню розпилювальну планку високого тиску з лівою та правою розпилювальними планками з обох боків.

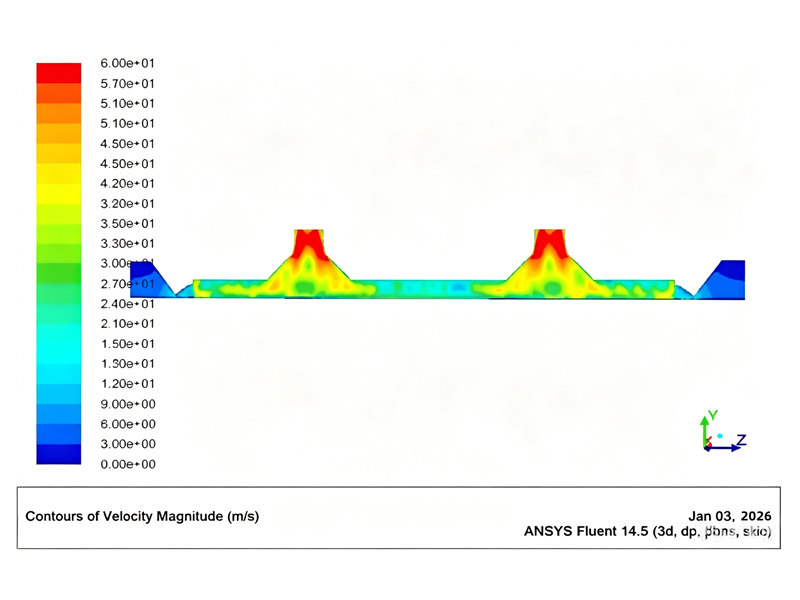

♦ Завдяки оптимізованому потоку повітря та структурі всередині всмоктувальної насадки, всмоктувальна здатність покращується, що призводить до сильного всмоктування та ефективності очищення 98%.

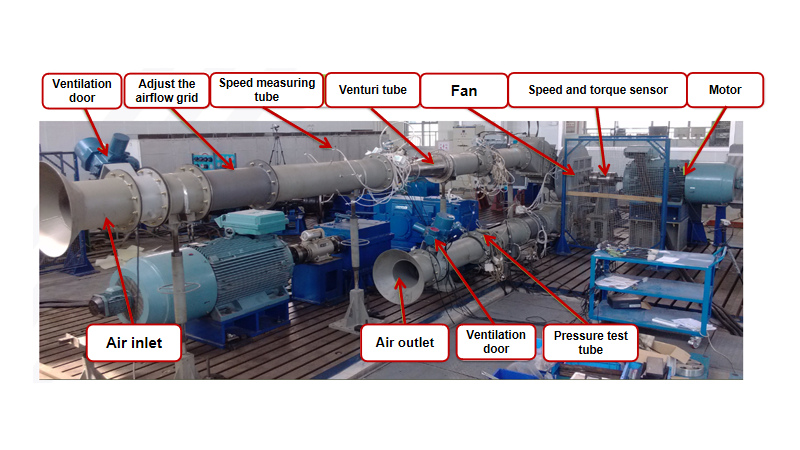

● Відцентровий вентилятор:

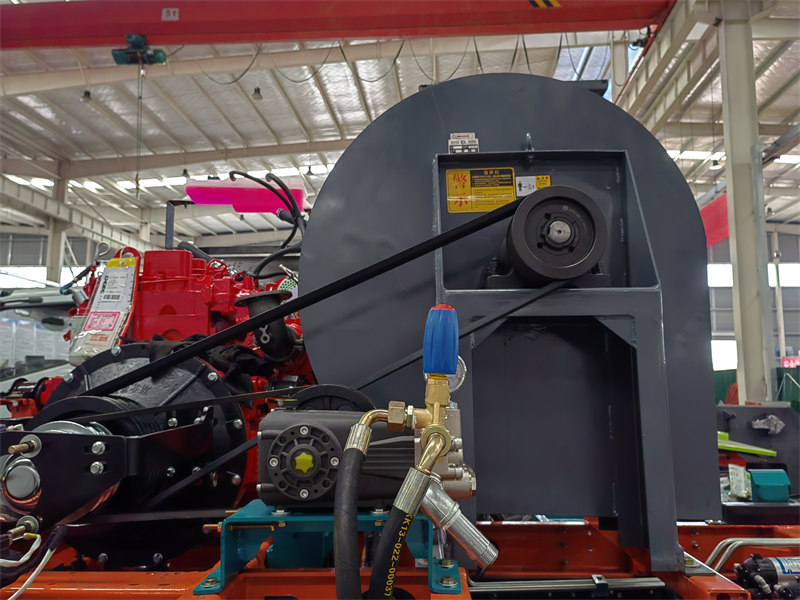

♦ Завдяки використанню власно розробленого відцентрового вентилятора високого тиску максимальний потік повітря досягає 12000 м³/год.

♦ Вентилятор може похвалитися високим загальним тиском і високою ефективністю, збільшуючи механічний ККД більш ніж на 15%, а тиск повітря на 25%.

♦ Леза виготовлені зі спеціальної сталі, а їхня унікальна форма робить їх надзвичайно стійкими до зносу.

4. Безпечна та надійна система водопостачання високого тиску:

● Система водопостачання високого тиску має подвійний захист від надлишкового тиску:

♦ Перший рівень захисту досягається за допомогою розвантажувального клапана, встановленого на 5 МПа.

♦ Другий рівень захисту досягається за допомогою переливного клапана, встановленого на 7 МПа.

Коли ручний розпилювач різко перемикається з режиму розпилення в закритий режим, тиск у системі раптово зростає. Розвантажувальний клапан може не встигнути відреагувати, і в цей момент запобіжний клапан миттєво відкривається, забезпечуючи безпечнішу та надійнішу роботу водяного насоса та інших компонентів водяної системи.

● Функція пневматичного очищення труб:

♦ Система водопостачання високого тиску оснащена швидкоз'єднувальним інтерфейсом пристрою для продувки антифризом, щоб запобігти замерзанню компонентів системи водопостачання за низьких зимових температур.

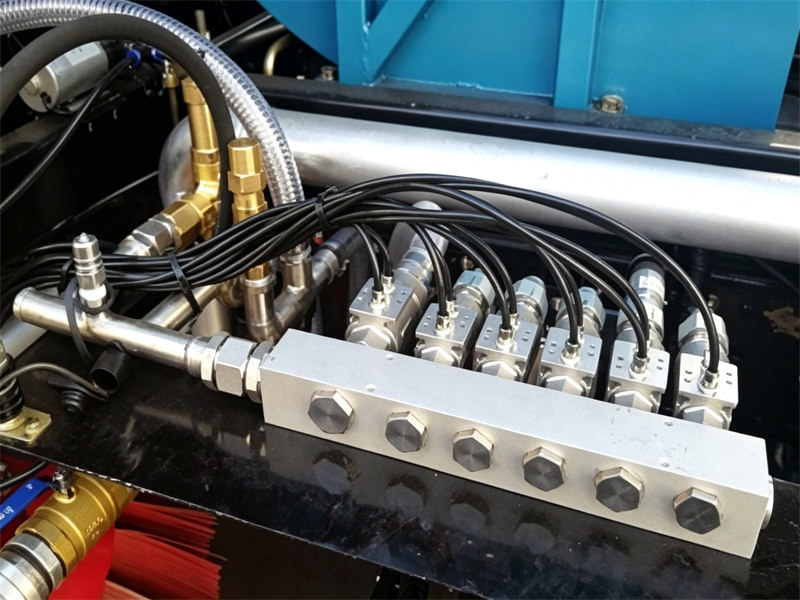

♦ У високонапірному розподільному клапані води використовується пневматичний інтегрований вузол водяного клапана, який простий в обслуговуванні та дуже надійний.

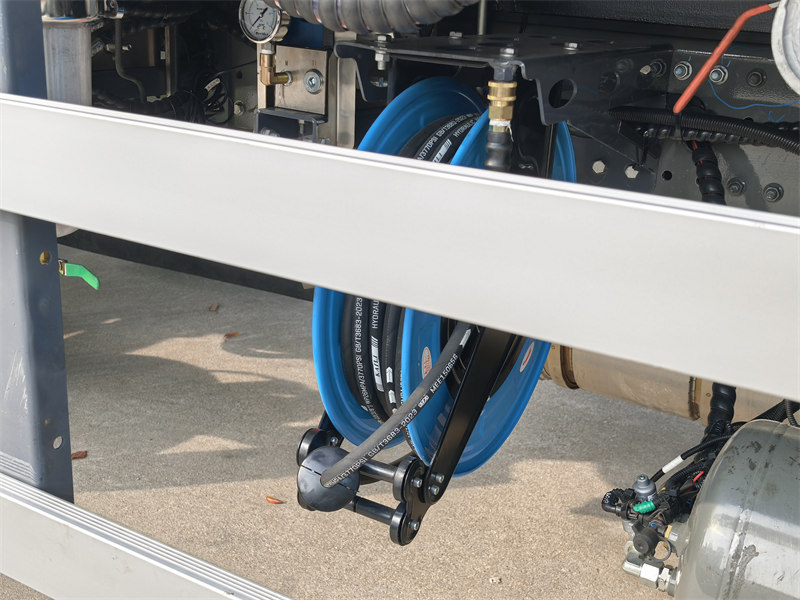

♦ Оснащений автоматичним котушком для шланга та водяним пістолетом високого тиску, він може виконувати цілеспрямоване очищення та технічне обслуговування автомобіля.

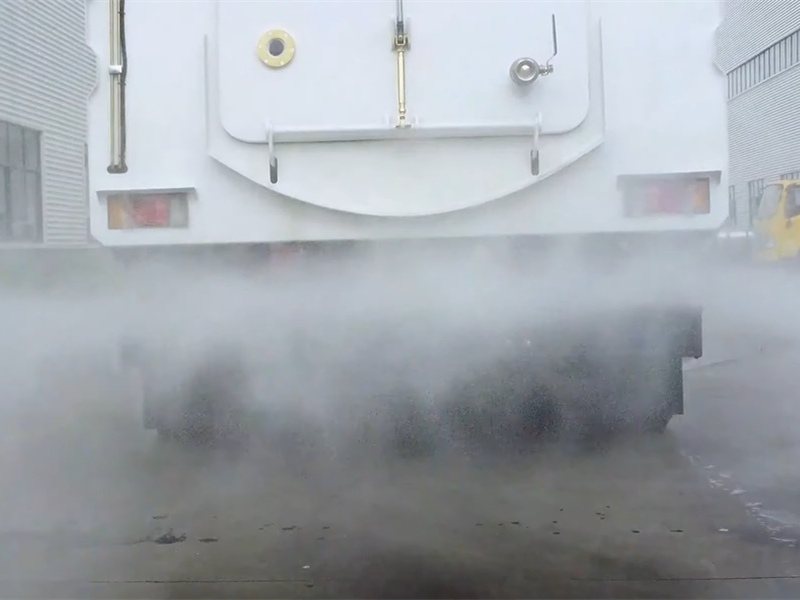

♦ У задній частині автомобіля встановлена ​​система розпилення для придушення пилу.
