The Самозавантажувач HOWO NX 20 тонн – це спеціалізований транспортний засіб, призначений для перевезення важкого обладнання. Оснащений спеціалізованою надбудовою та гідравлічною системою керування, він забезпечує швидке завантаження та розвантаження, а також ефективне транспортування. Оснащений двигуном Weichai потужністю 400 кінських сил та 10-ступінчастою коробкою передач Sinotruk, він може похвалитися потужною та надійною вантажопідйомністю. Його надбудова складається з міцної сталевої пластини з ребристою структурою довжиною 7,5 метра та товщиною 8 мм, що забезпечує виняткову вантажопідйомність. Ключові характеристики включають лебідку довжиною 45 метрів та вантажопідйомністю 20 тонн, передні гідравлічні виносні опори та механічну пружинну рампу довжиною 2,2 метра ззаду. Задні гідравлічні виносні опори керуються централізовано ззаду транспортного засобу, що забезпечує високу експлуатаційну ефективність.

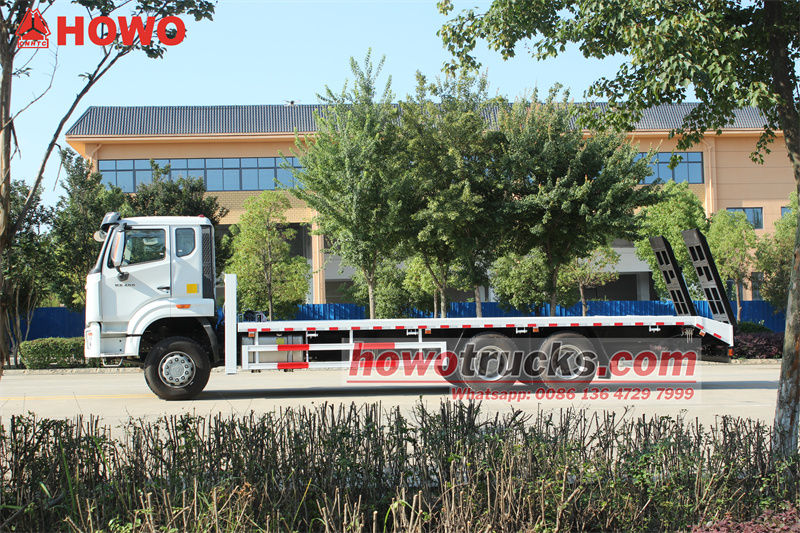

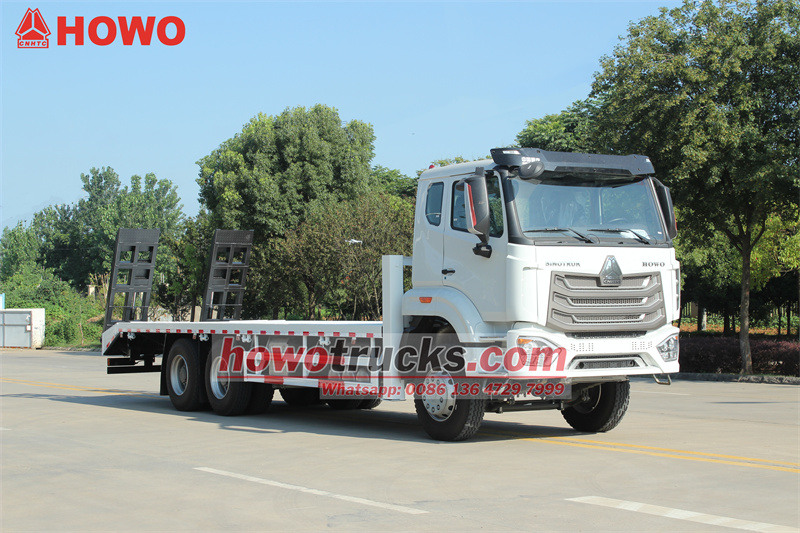

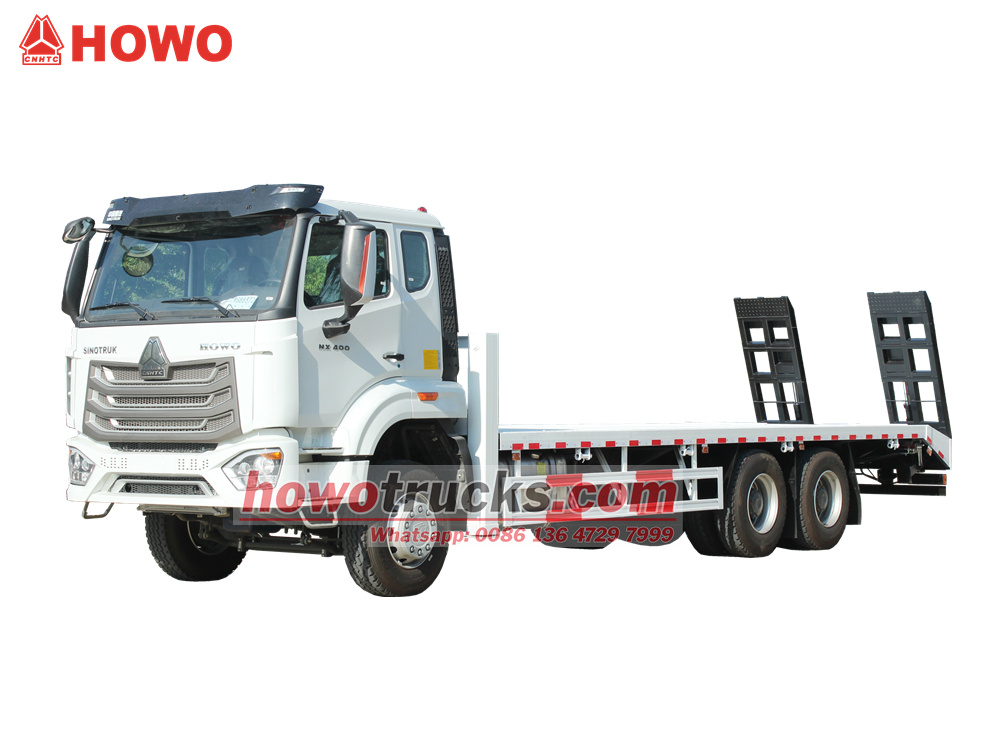

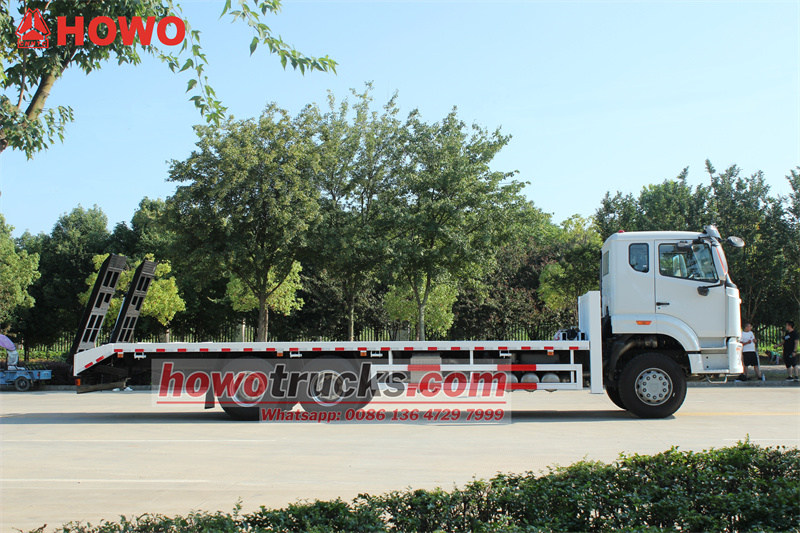

*Самозавантажувач HOWO NX 20 тонн

Вантажівка з плоским причепом HOWO 6x4*

Наш завод є професійним виробником у сфері вантажних автомобілів,
гарантуємо, що вся продукція абсолютно нова та високої якості.

»Ⅰ.Визначення та вступ до продукту:

Виробник:CS TRUCKS GROUP LIMITED

Технічні особливості

1. Ефективне самостійне завантаження та розвантаження: Гідравлічні аутригери, лебідка та задня механічна рампа значно підвищують ефективність завантаження та розвантаження.

2. Міцна конструкція: Комбінація «важкої броні» з 8-міліметрової рифленої пластини та квадратної сталі 120 ГБ забезпечує довговічність у складних будівельних умовах.

3. Легке керування: Механічна рампа має посилену конструкцію з трьома ребрами та подвійними пружинами, а також задні виносні опори для швидкого складання та розгортання.

4. Функції безпеки:

• Гідравлічна система оснащена двоконтурним запобіжним клапаном для автоматичного скидання перевантаження.

• Протиковзка функція на пандусі.

• Аутригери оснащені рівнем та автоматичним нівелюванням.

» II. Параметри продукту для самозавантажувача HOWO 20T:

»Ⅲ.Деталі продукту

Конфігурація шасі

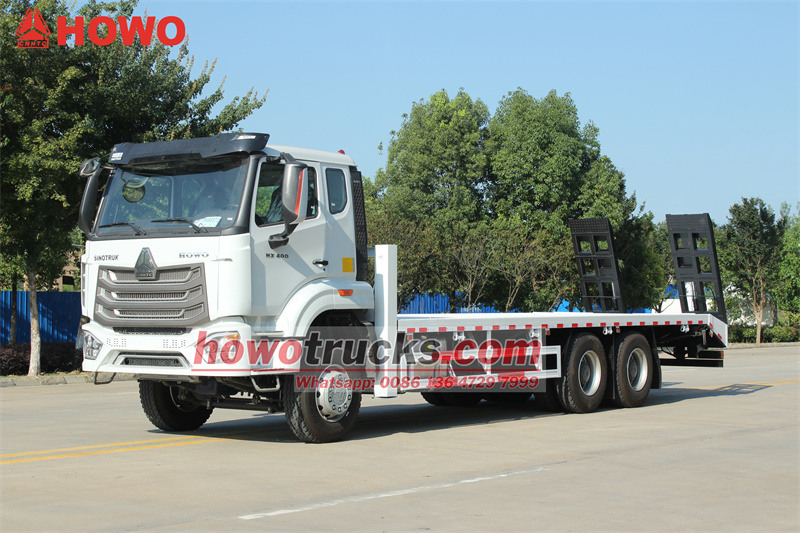

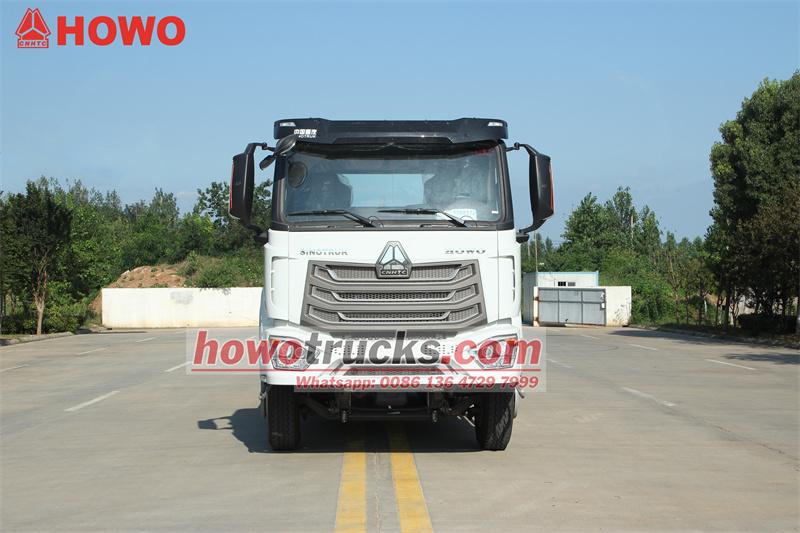

Цей автомобіль побудований на шасі важкої вантажівки Sinotruk HOWO серії NX400, що забезпечує загальну надійність та потужність.



• Модель шасі: HOWO NX400 6x4



• Двигун: Вейчай WP12.400E201

◇ Робочий об'єм: 11,6 л, викиди Євро 2

◇ Максимальна потужність: 400 к.с. (294 кВт), піковий крутний момент: 1920 Нм

◇ Потужна потужність, економія палива, висока надійність та просте обслуговування.



• Спосіб передавання: Синотрук HW19710

◇10-ступінчаста механічна коробка передач із широким передаточним числом першої передачі, чудовими можливостями для рушання з важким вантажем та подолання підйомів, а також витонченим керуванням. Вона ідеально поєднується з двигуном WP12 та забезпечує високу ефективність трансмісії.

Верхня конструкція та конфігурація

Верхня частина конструкції є основною цінністю цього транспортного засобу. Її конструкція та матеріали безпосередньо визначають його експлуатаційні можливості та термін служби.



• Розміри плоскої платформи: 7500 мм (Д) x 2500 мм (Ш)

◇ Простора вантажна платформа легко вміщує різні типи екскаваторів, навантажувачів, катків та іншої будівельної техніки вагою до 20 тонн.

• Матеріали для плоских платформ:

◇ Панель: Використовується високоміцна сталева плита з протиковзким візерунком товщиною 8 мм. Ця товщина значно перевищує товщину звичайних плоских платформ, що значно підвищує її стійкість до ударів та поштовхів, дозволяючи їй витримувати вплив гострих предметів, таких як гусениці екскаватора. Візерунчаста конструкція ефективно збільшує тертя, запобігаючи ковзанню обладнання під час транспортування.



◇ Нижня балка: Використовує квадратну сталь національного стандарту 120 мм x 120 мм x 5 мм як основний несучий каркас. Ця стандартна квадратна сталь забезпечує виняткову міцність на вигин та скручування, забезпечуючи надійну підтримку всієї платформи та гарантуючи її стійкість під великими навантаженнями.





• Система самостійного завантаження та розвантаження:

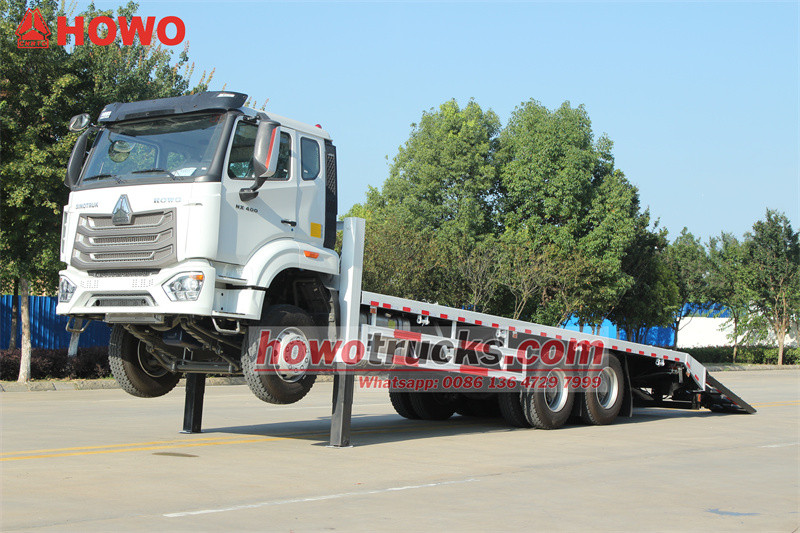

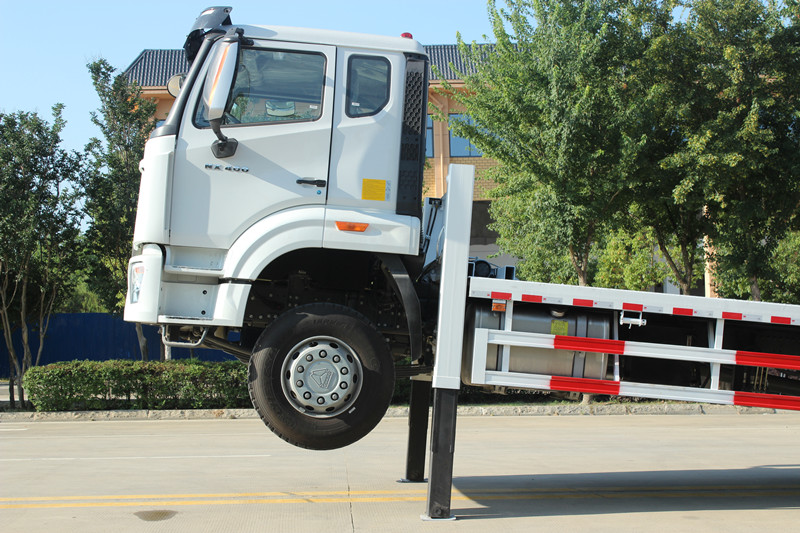

◇Гідравлічні аутригери: Транспортний засіб оснащений двома великовантажними гідравлічними аутригерами спереду. Вони опускаються під час вантажно-розвантажувальних операцій, забезпечуючи стабільну передню опору транспортного засобу, запобігаючи його нахилу та гарантуючи безпечний і плавний процес завантаження та розвантаження.



◇ 20-тонна гідравлічна лебідка: 45-метровий дротяний канат забезпечує тягове зусилля до 20 тонн. Цей дротяний канат плавно переміщує важке обладнання на платформу та з неї, забезпечуючи основне джерело живлення для самостійного завантаження та розвантаження.

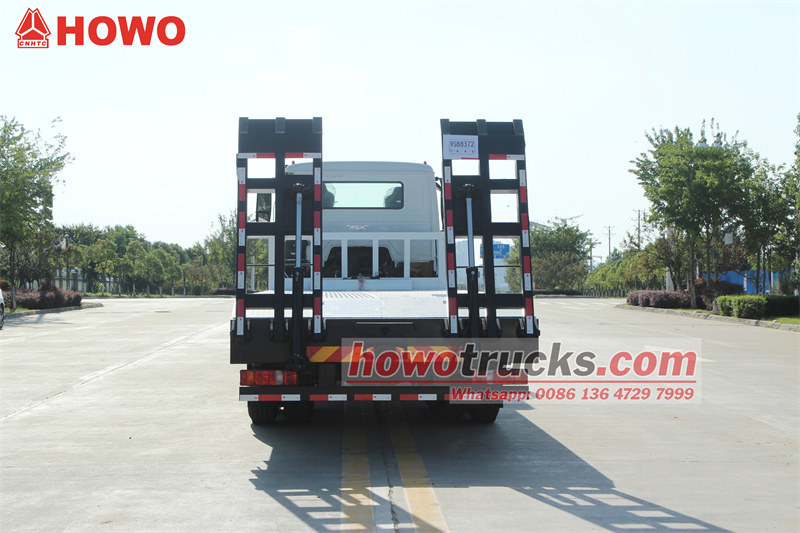

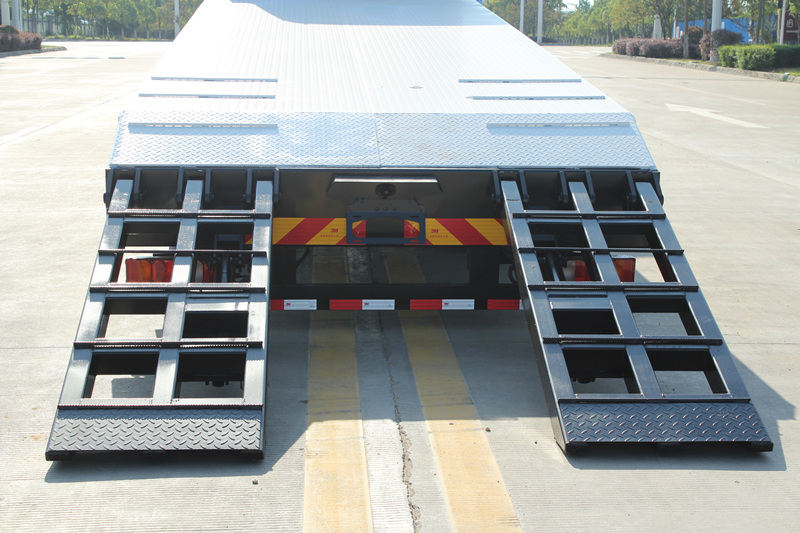

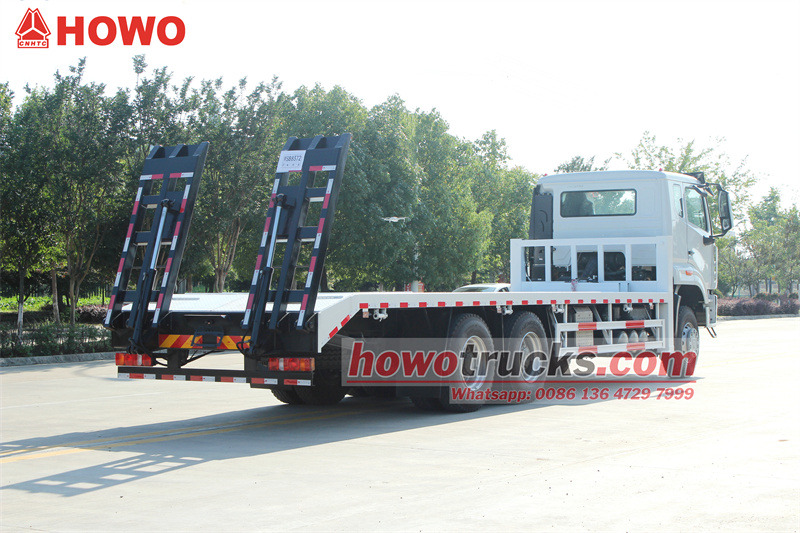

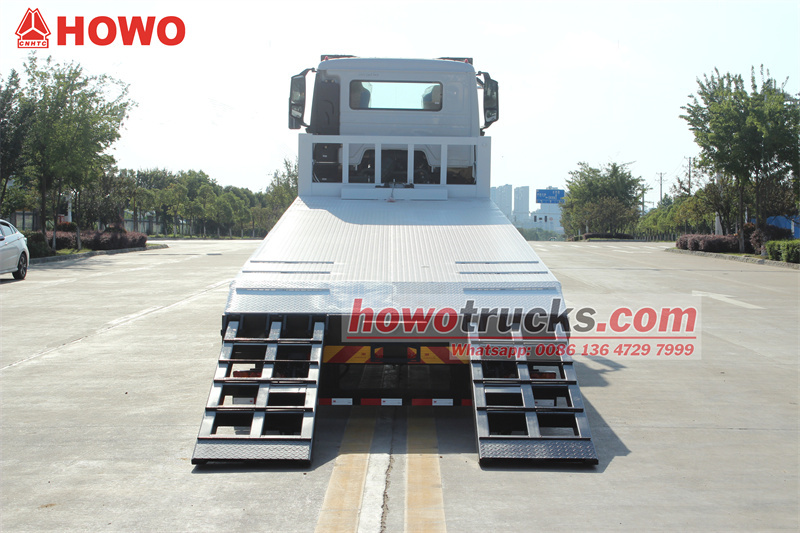

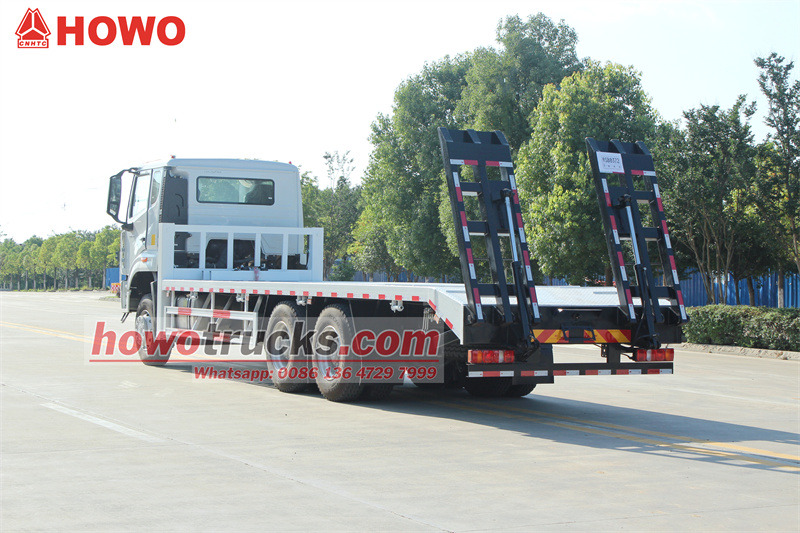

◇ Механічна пружинна повністю сталева рампа:Задня частина транспортного засобу обладнана повністю сталевою рампою довжиною 2,2 метра. Завдяки механічній пружині, рампою легко та зручно складати та висувати її. Високоміцна рампа забезпечує зручний спосіб автоматичного підйому та опускання обладнання або його підйому за допомогою лебідки.

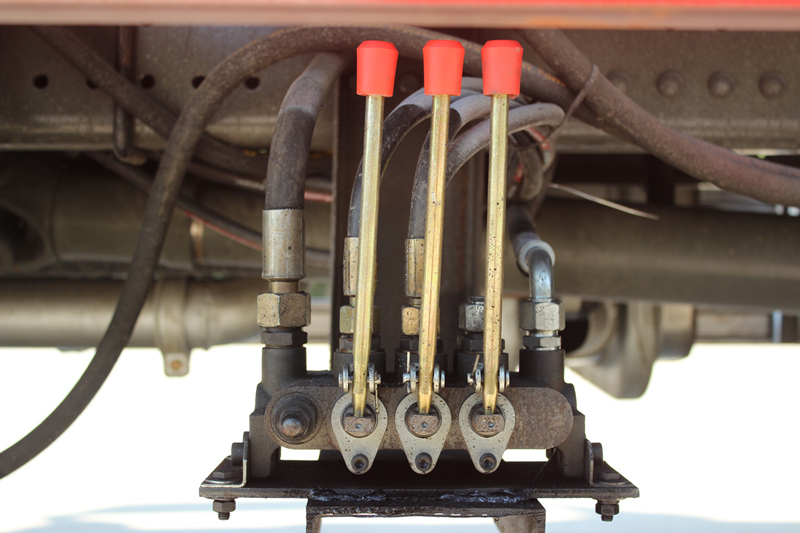

•Операція:

Усі функції (гідравлічне висування/втягування аутригерів, відпускання/втягування лебідки та опускання/втягування рампи) контролюються з пультів керування, розташованих з лівого та правого боків задньої частини транспортного засобу. Оператор може чітко спостерігати за всім процесом завантаження та розвантаження з задньої частини транспортного засобу, що дозволяє одній людині ефективно та безпечно виконувати всі операції завантаження та розвантаження.





» II. Сценарії застосування

• Компанії з прокату будівельної техніки: Використовується для доставки та евакуації різного обладнання, включаючи екскаватори, невеликі фрезерні верстати та бурові установки.

• Будівельні майданчики: Використовується для переміщення машин та обладнання в межах будівельного майданчика.

• Логістичні та транспортні компанії: Використовується для перевезення великогабаритного, незнімного важкого обладнання.

• Сільськогосподарські кооперативи: Використовується для перевезення великої сільськогосподарської техніки, такої як трактори та комбайни.

• Екстрена рятувальна служба: Використовується для швидкої доставки аварійно-рятувального обладнання на передову.
