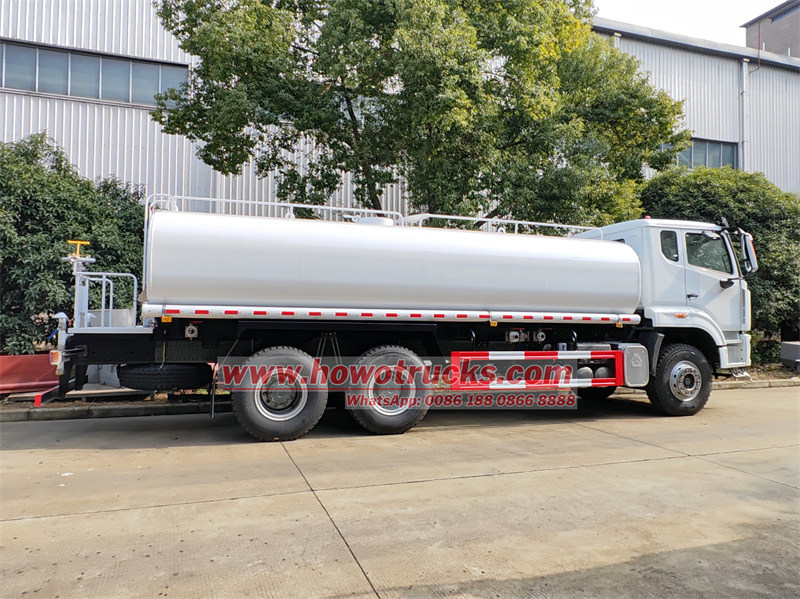

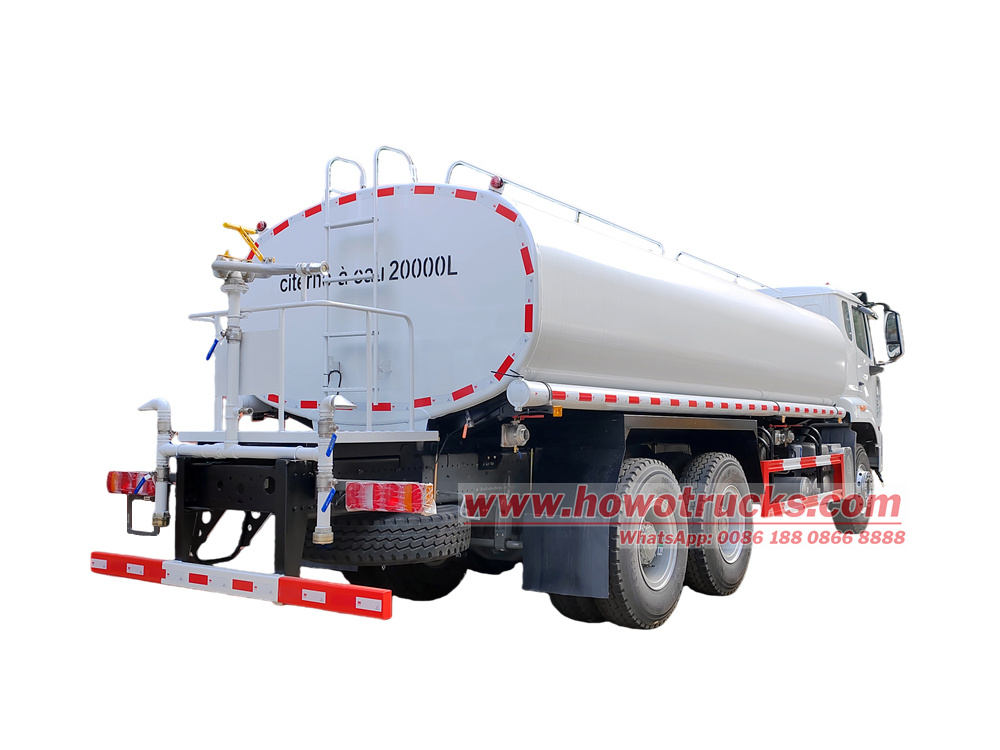

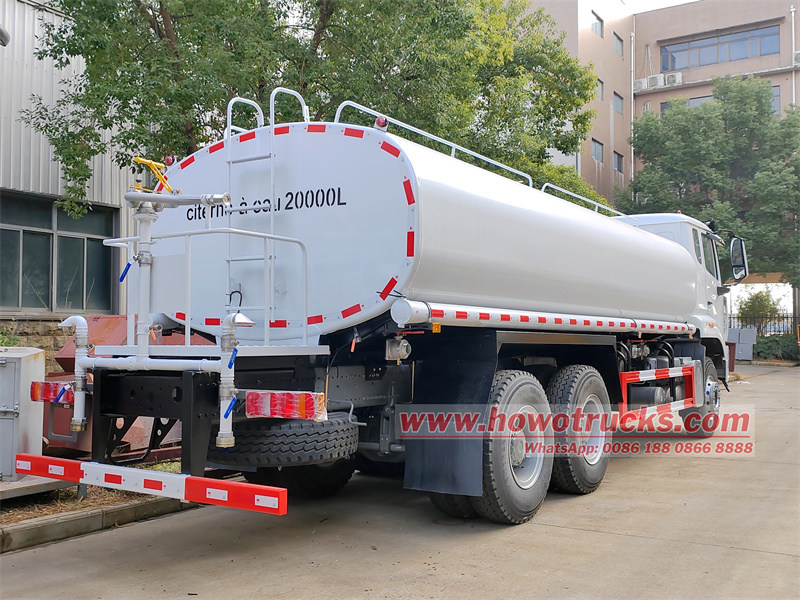

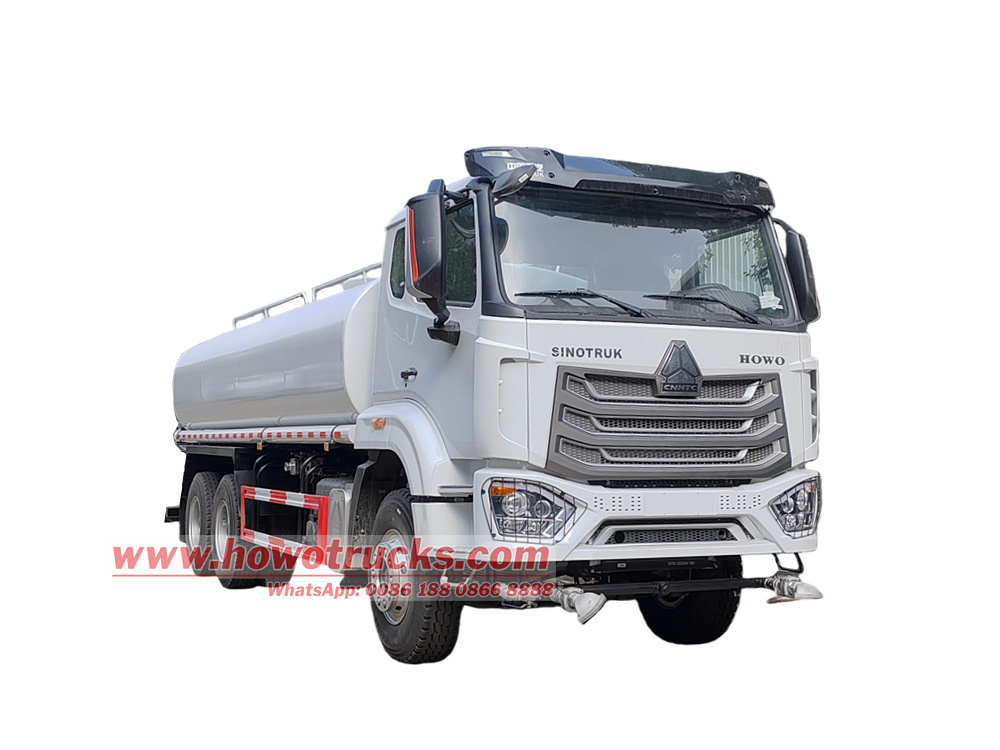

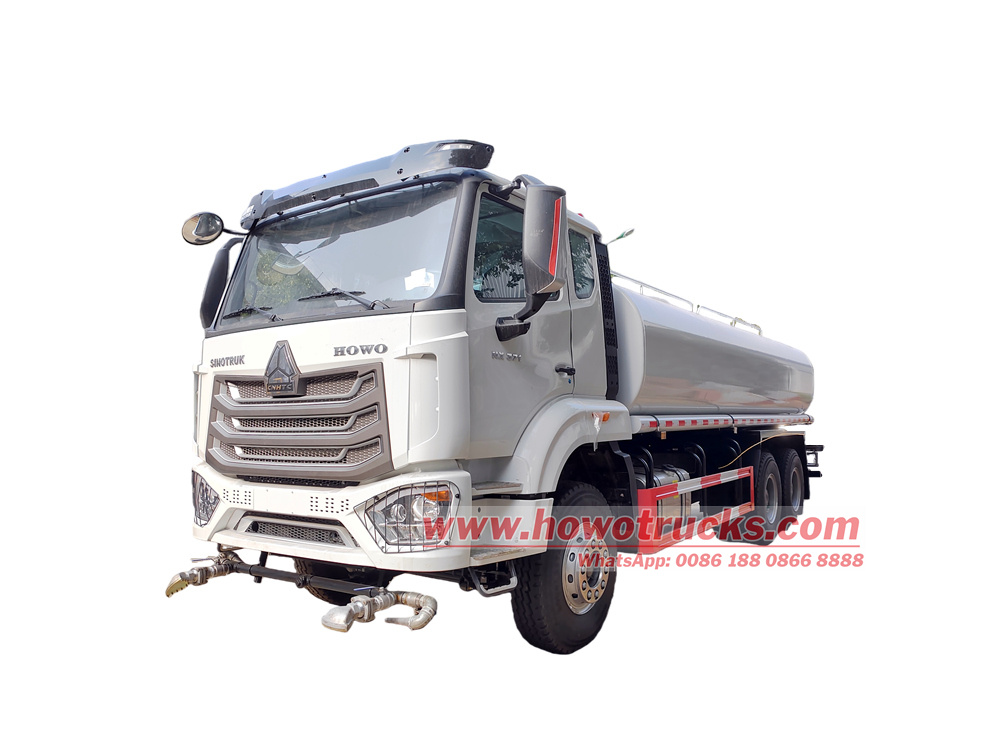

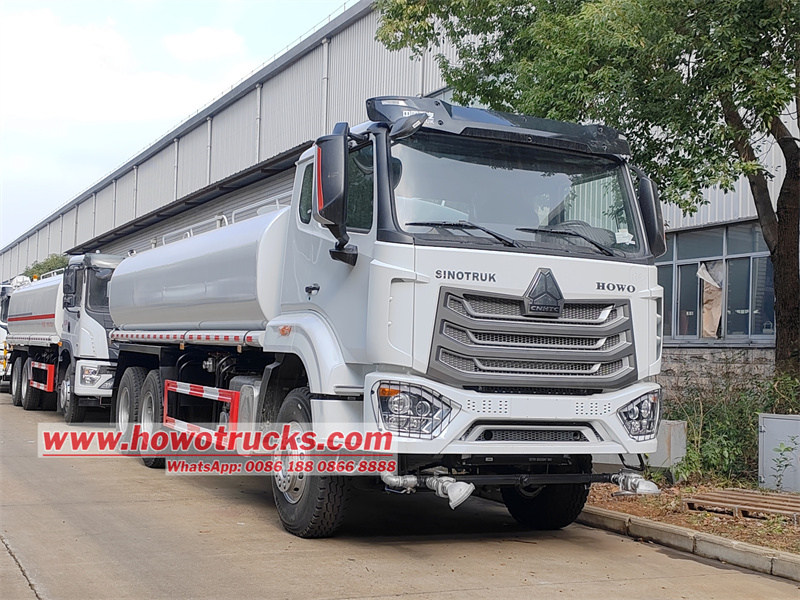

Автоцистерна для доставки води HOWO для Конго

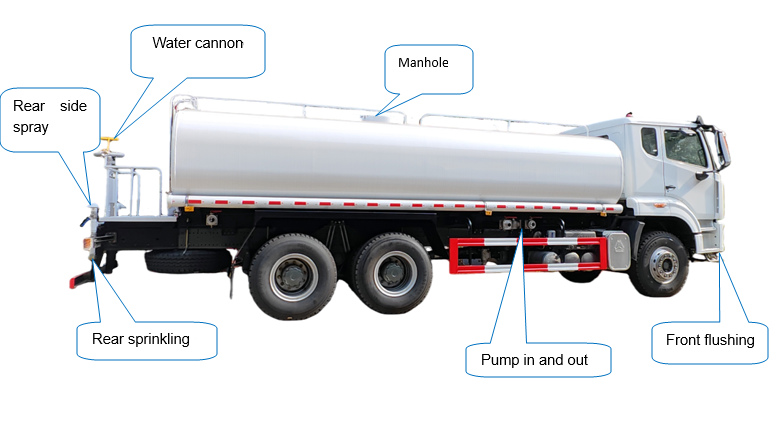

Розпилювач води HOWO 20 куб. м, з колісною базою 4600+1350 мм, двигуном Weichai WD615.47 та коробкою передач HW19710. Верхня частина включає вигнутий резервуар для води з вуглецевої сталі об'ємом 20 куб. м, оснащений чотирма пристроями: переднє промивання, заднє бокове розпилення, заднє розбризкування та задня водяна гармата. Він оснащений відцентровим водяним насосом 80QZF-60/90 з витратою 60 м³/год та висотою підйому 90 м. Насос оснащений впускним та випускним трубопроводами, заднім випускним клапаном, платформною драбиною, огорожею, огорожею на верхній частині резервуара та люком.
Працездатність :
20000 litersТип кабіни :
Howo NX one and half row cabinСистема приводу :
6x4,LHDКолісна база (мм) :
4600+1350 mmСпецифічний для двигуна :
371 HP / Sinotruk WD615.47Коробка передач :
Sinotruk HW19710 10-speed, manualПередня вісь (кг) :
9500Задня вісь (кг) :
16000*2The Автоцистерна для доставки води HOWO для Конго, побудований на шасі HOWO NX371 та оснащений двигуном Weichai WD615.47, спеціально розроблений для таких ситуацій, як очищення доріг та зелене зрошення. Завдяки великому резервуару для води об'ємом 20 кубічних метрів, оснащений високопродуктивним спринклерним насосом 80QZF-60/90 та різними форсунками, включаючи фронтальне промивання, заднє бокове обприскування, заднє дощування та водяну гармату високого тиску, охоплює такі сценарії, як очищення доріг, зелене зрошення та гасіння пожеж у надзвичайних ситуаціях.

◆ Технологічні параметри продукту:
| Вантажівка-цистерна для води HOWO 6X4 20CBM | ||
| Загальне | Марка шасі | HOWO H77L |
| Загальні розміри (Д*Ш*В) | 9850x2500x3150 мм | |
| Колісна база | 4600+1350 мм | |
| Споряджена маса | 11250 кг | |
| Вага брутто | 25000 кг | |
| Навантаження на осі | Передня вісь VGD95/MCX16ZG (2 осі) | |
| Максимальна швидкість | 82 км/год | |
| Шасі | Режим водіння | 6x4 |
| Тип кабіни | Кабіна HOWO H77L, півторарядна, кондиціонер | |
| Керування | Лівосторонній рух | |
| Шини | 10+1 | |
| Специфікація шин | 12.00R20 | |
| Коробка передач | HW19710 10-ступінчаста механічна коробка передач | |
| Паливний бак | 300 л | |
| Двигун | Модель двигуна | WD615.47 |
| Паливо та тип двигуна | Рядний 6-циліндровий, з водяним охолодженням, чотиритактний, з гальмуванням випускними клапанами, безпосереднім уприскуванням, турбонаддувом та проміжним охолодженням. | |
| Кінська сила | 371 к.с./ 273 кВт | |
| Зміщення | 9,726 л | |
| Максимальний крутний момент | 1500 Н·м | |
| Номінальна швидкість | 2200 об/хв | |
| Максимальна швидкість крутного моменту | 1100-1600 об/хв | |
| Стандарт викидів | Євро 2 | |
| Параметри топів | Об'єм резервуара для води | 20 000 літрів |
| Матеріал цистерни | Вуглецева сталь, товщина цистерни: 6 мм. | |
| Система завантаження | Верхнє завантаження | |
| Матеріал корпусу | Високоефективна зносостійка вуглецева сталь з антикорозійною фарбою, нержавіюча сталь SS304 на вибір | |
| Відсік | 1 з внутрішніми протихвильовими перегородками | |
| Люк | 1, Європейські стандарти | |
| Спрей | Фронт і редоповнена аргентинська рідина сопло, тилова вода гармата | |
| Форму розпилювача можна регулювати: сильний дощ, помірний дощ, мряка або серпанок | ||
| Ширина розбризкування | ≥14 м | |
| Ширина розпилу водомета | ≥28 м | |
| Обладнання | Драбина, ящик для інструментів, місце для зберігання бічних труб, Клапан впуску та випуску насоса | |
| Артезіанський клапан, фільтр, розподільний клапан, спринклерна головка, з функцією самовсмоктування та розрядження | ||
| Водяний насос | Модель | Відцентровий насос 80QZF-60/90 |
| Швидкість потоку | 60 м3/год | |
| Ліфт | 90 м | |
| Голова | 6,5 м | |
| Вхідна швидкість | 1180 об/хв | |
| Самовсмоктувальна продуктивність | 1.5 хв/4m | |
| Обладнана потужність | 220,2 кВт | |
◆ Шасі:

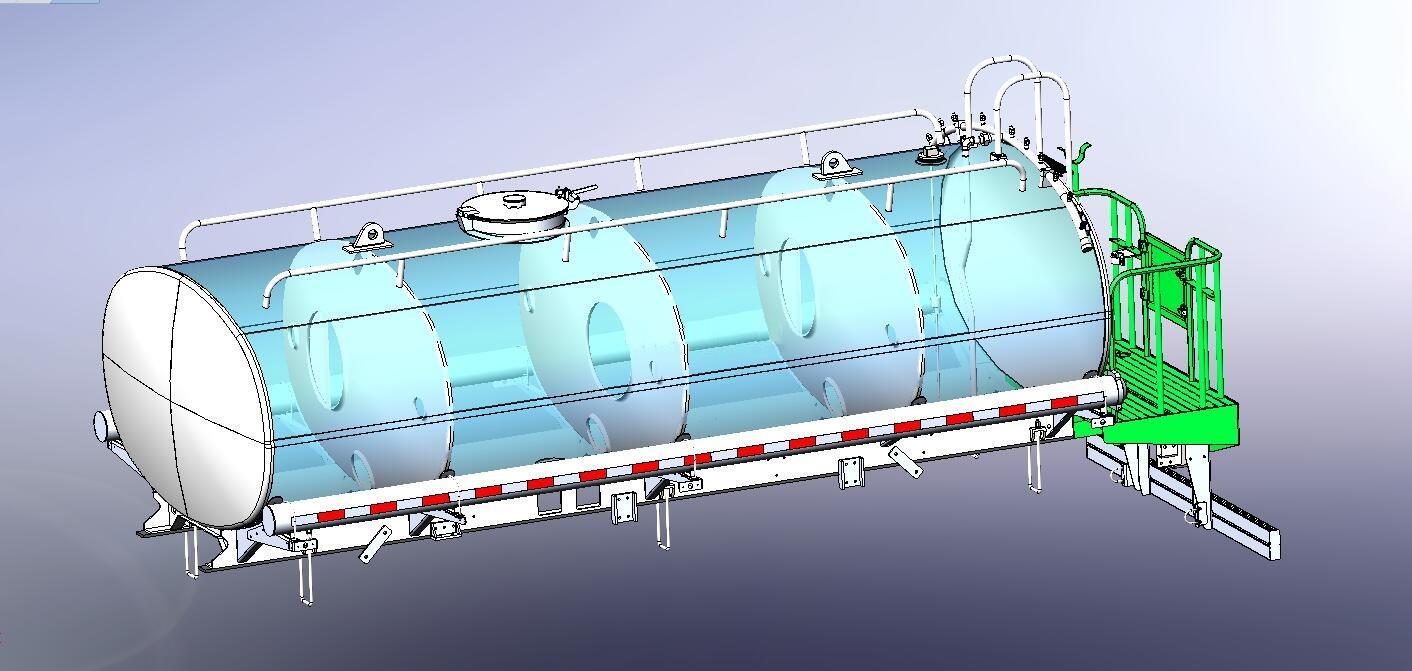

◆ Конструкція резервуара для води:

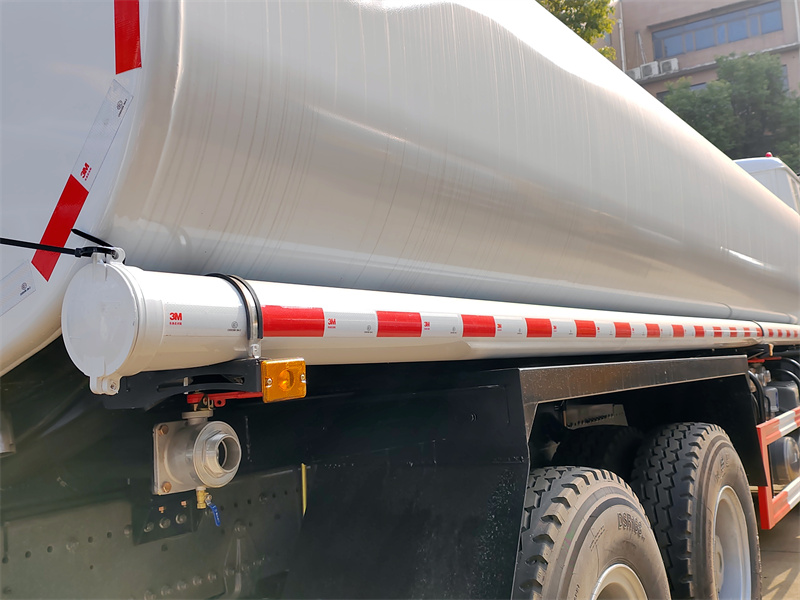

Матеріал: Виготовлений з вуглецевої сталі Q235B, з вигнутим корпусом резервуара об'ємом 20 кубічних метрів, товщиною 4-6 мм та оброблений антикорозійними засобами.
Місткість: Високий коефіцієнт використання об'єму, з встановленими всередині бака хвилезахисними панелями для зменшення впливу розбризкування рідини на транспортний засіб під час роботи.

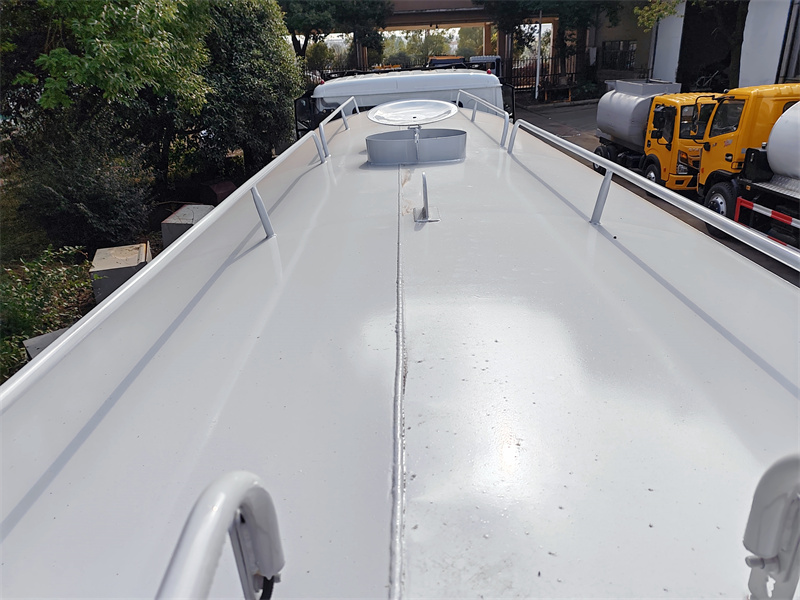

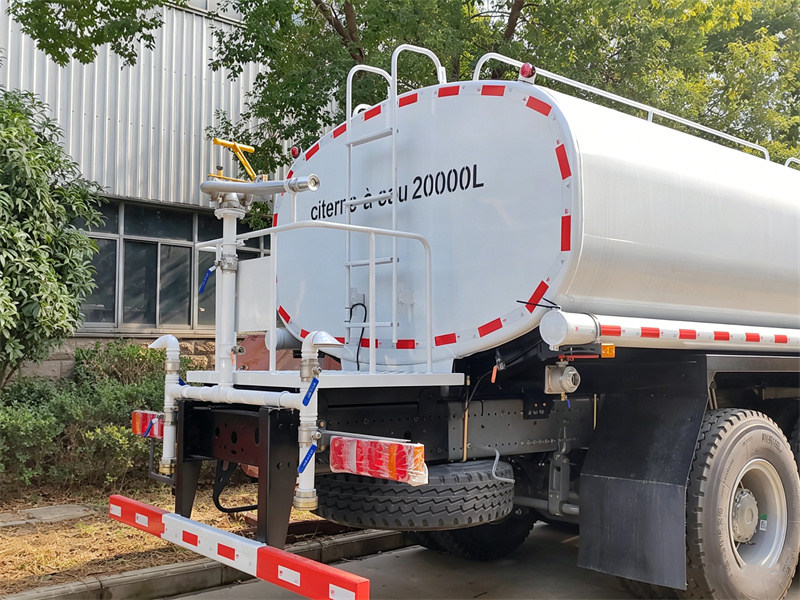

Люк та драбина: Верхня частина резервуара обладнана одним люком діаметром Φ500 мм для технічного обслуговування та очищення; драбина в задній частині та захисне огородження на верхній частині резервуара полегшують операторам вхід та вихід з резервуара.


◆ Система водяного зрошення:

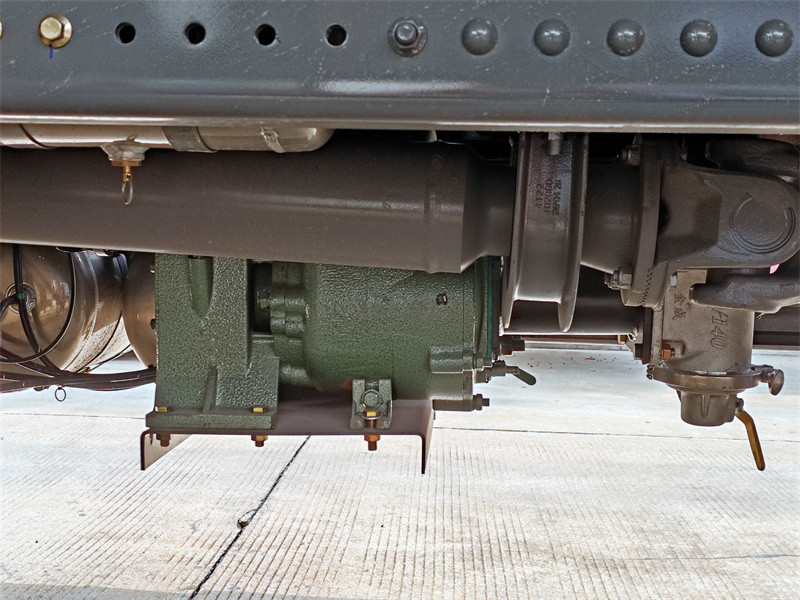

•Водяний насос: Відцентровий водяний насос типу 80QZF-60/90 з витратою 60 м³/год, напором 90 м, вхідною швидкістю 1180 об/хв, самовсмоктувальним часом 1,5 хв/4 м, конструкцією впускного та випускного отворів насоса, що підтримує самовсмоктування та саморозрядження, та висотою всмоктування ≥7 м.

• Система спринклерів:

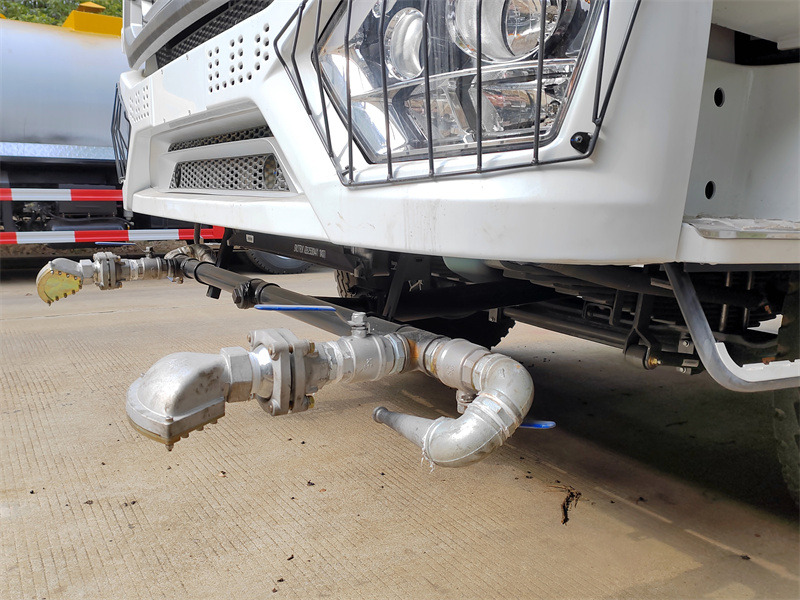

Тяга вперед: Завдяки подвійним симетрично розташованим форсункам ширина промивання становить ≥14 м, що робить його придатним для швидкого очищення доріг.
Задній розпилювач: Форсунка типу «качкодзьоб» із шириною охоплення ≥8 м, що використовується для поливу зелених зон або придушення пилу на дорогах.
Заднє обприскування: За допомогою круглої насадки вода рівномірно розбризкується, щоб уникнути локального утворення калюж.
Задня водометна гармата: Він може обертатися на 360°, з дальністю стрільби ≥28 м. Він підтримує перемикання між режимами прямого потоку та розпилення, задовольняючи потреби промивання на великі відстані або екстреного пожежогасіння.

система автоцистерн для води

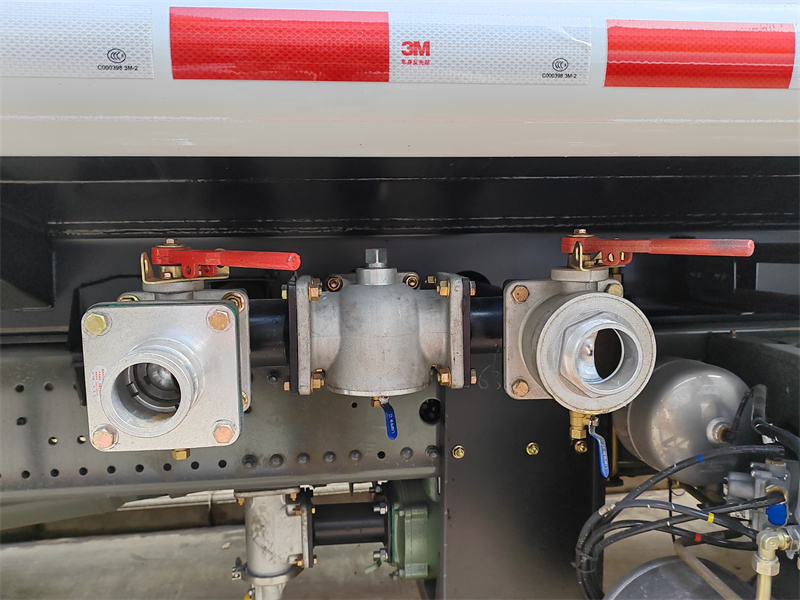

• Задній зливний клапан: використовується для швидкого зливу залишків води в баку, щоб запобігти замерзанню взимку

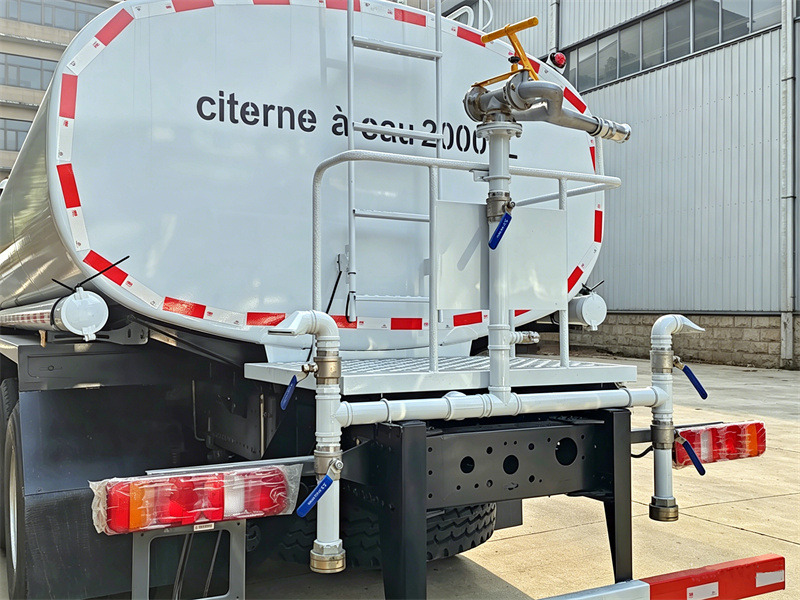

• Система трубопроводів: Стійкість до високого тиску, стійкість до корозії, оснащені швидкоз'ємними з'єднаннями та сумісні із зовнішніми пожежними рукавами.
• Метод керування: Пневматичне керування кульовим клапаном з однією кнопкою в кабіні економить час і зусилля.

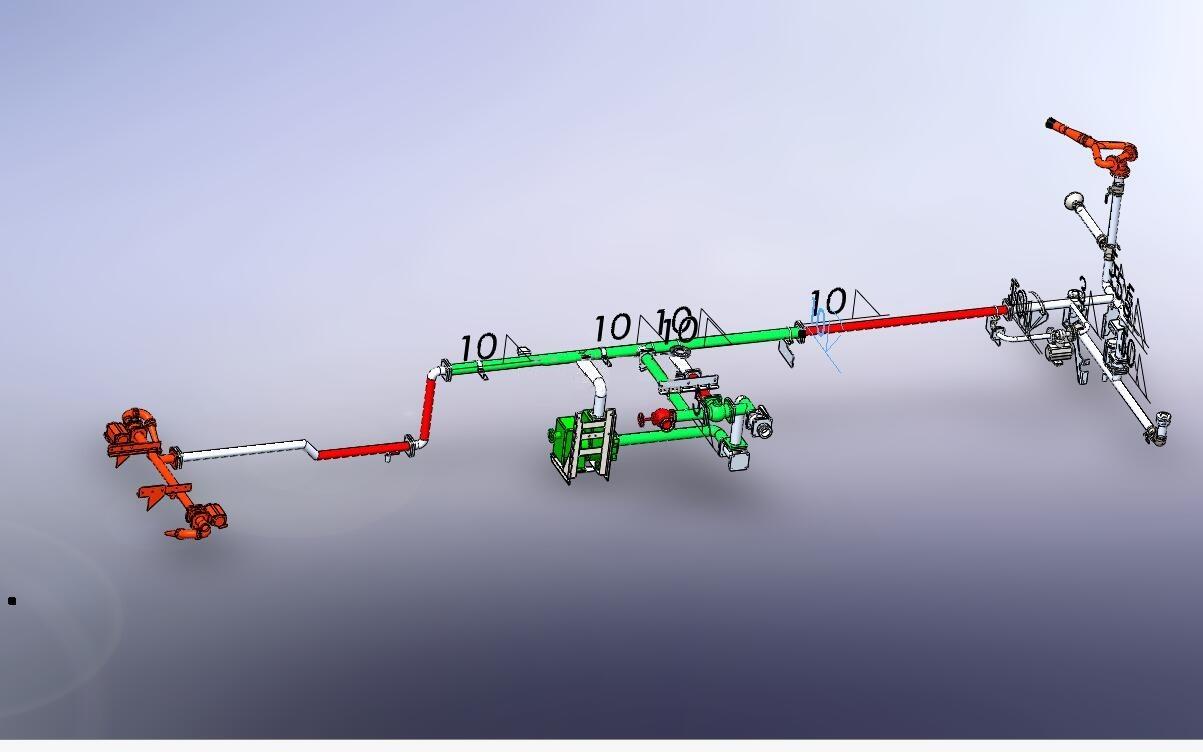

система трубопроводів для автоцистерн для води
◆ Принцип роботи:
Водяний спринклер використовує двигун шасі як джерело живлення та передає потужність двигуна на спеціальний насос водяного спринклерного насоса через пристрій відбору потужності, забезпечуючи повний спектр функцій всмоктування води, створення тиску та розпилення.
• Принцип перекачування/заповнення водою (вхід насоса)
Після запуску насоса робоче колесо обертається, створюючи негативний тиск, який втягує воду із зовнішніх джерел (таких як пожежні гідранти, річки, ставки та водонапірні вежі) у резервуар через впускний трубопровід насоса. Завдяки негативному тиску всмоктування та тиску подачі насоса досягається швидке впорскування води.
• Принцип роботи розпилення (відкачування)
Вода з резервуара потрапляє у водяний насос під дією сили тяжіння, і після створення тиску насосом вона транспортується до різних робочих пристроїв трубопроводами.
◆ Застосування вКОНГО:
• Миття та полив для придушення пилу на міських дорогах, національних автомагістралях та швидкісних автомагістралях
• Полив зелених поясів та обприскування розсадника
• Пилопридушення на будівельних майданчиках, у гірничодобувних районах, вугільних складах та доках
• Екстрене пожежогасіння, тимчасове водопостачання
