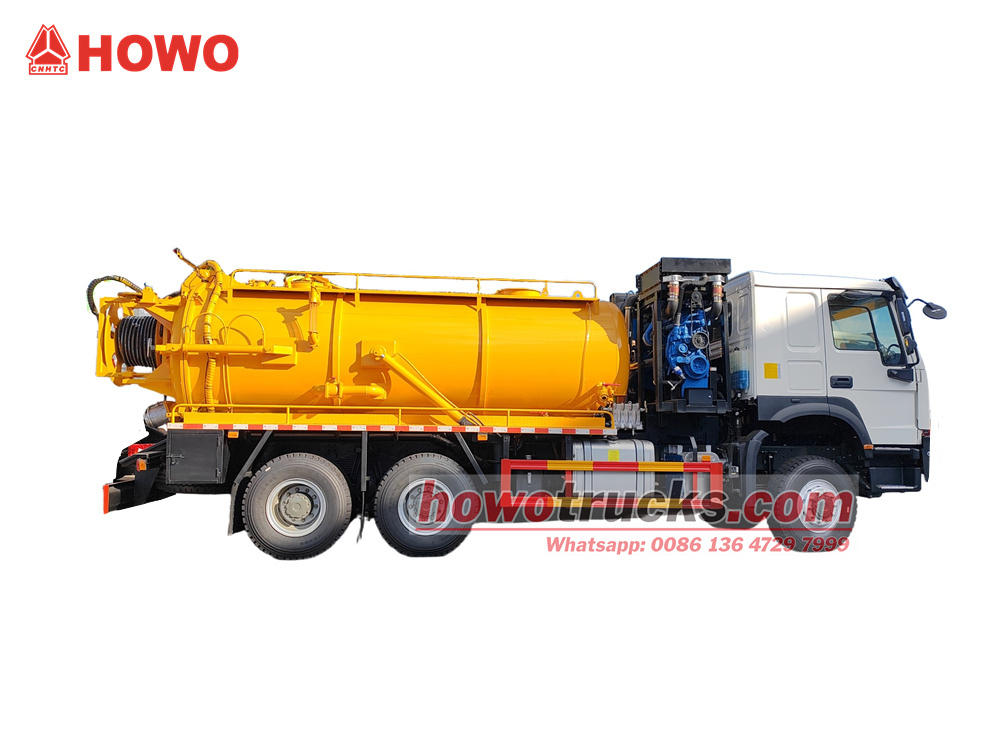

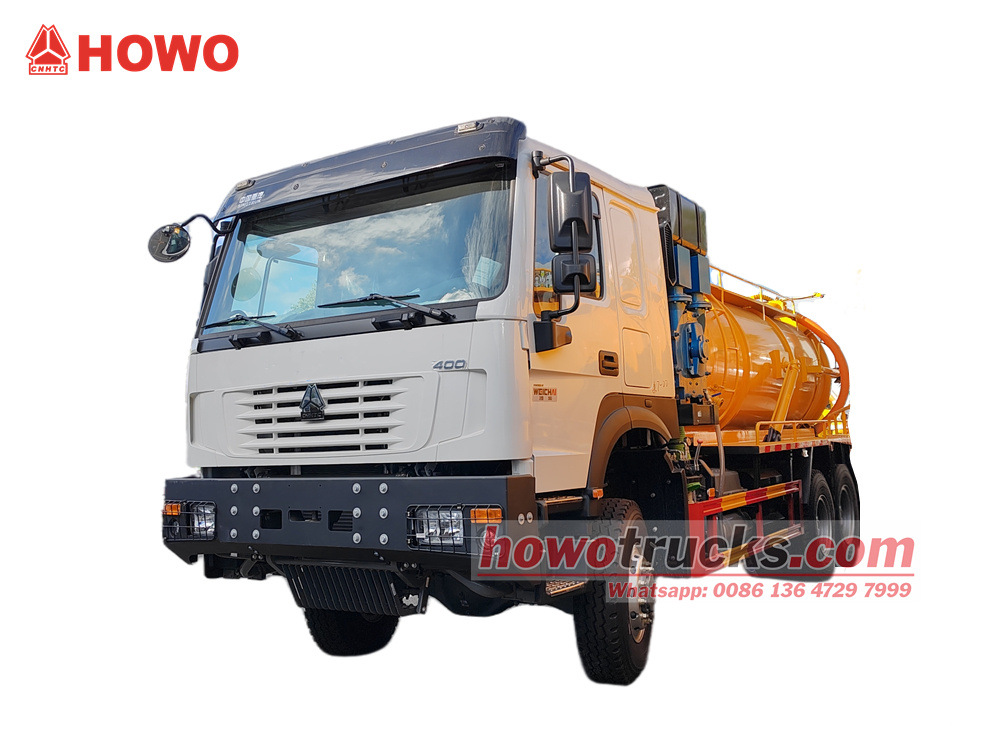

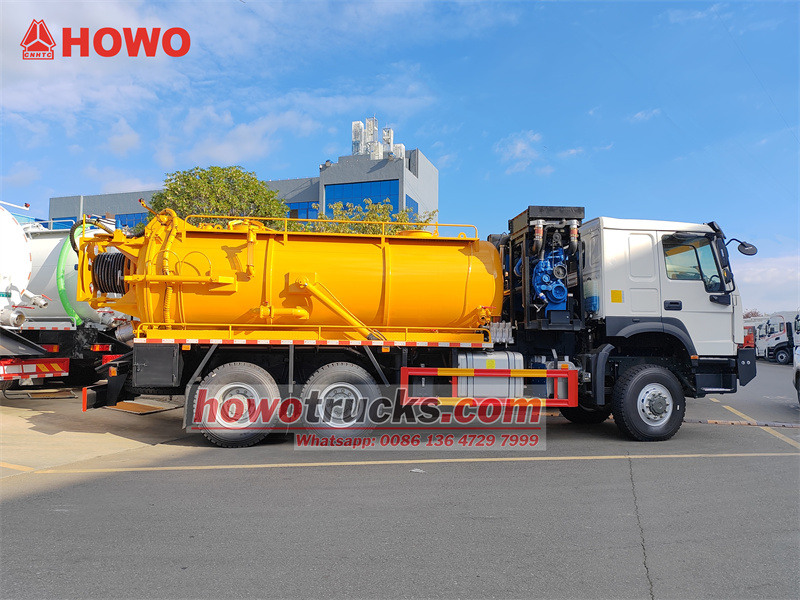

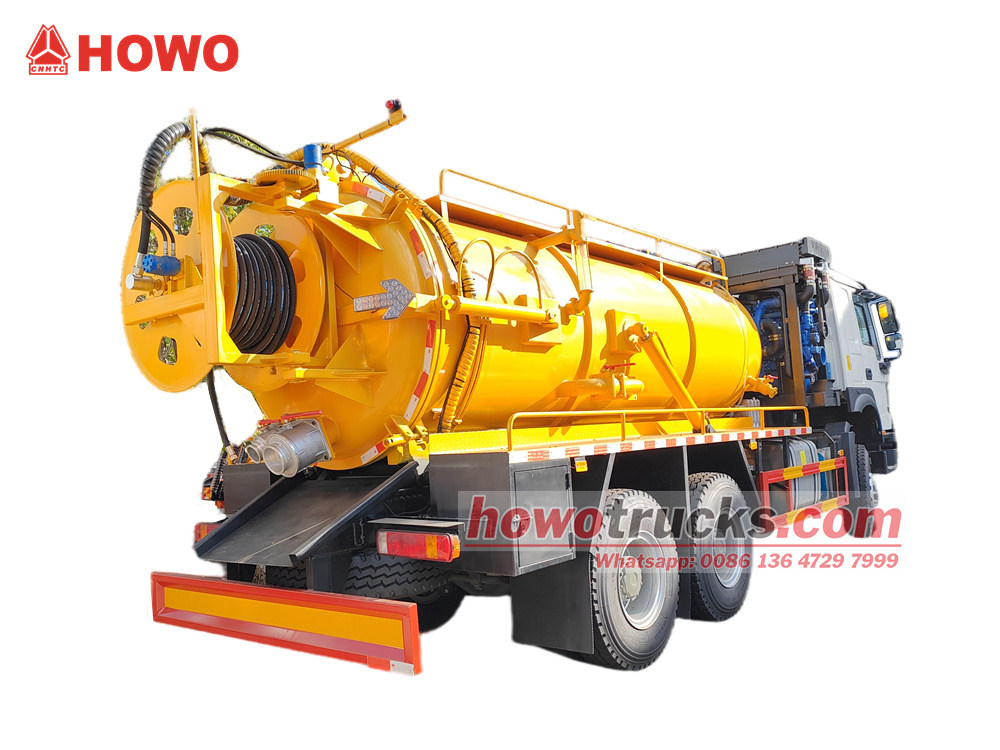

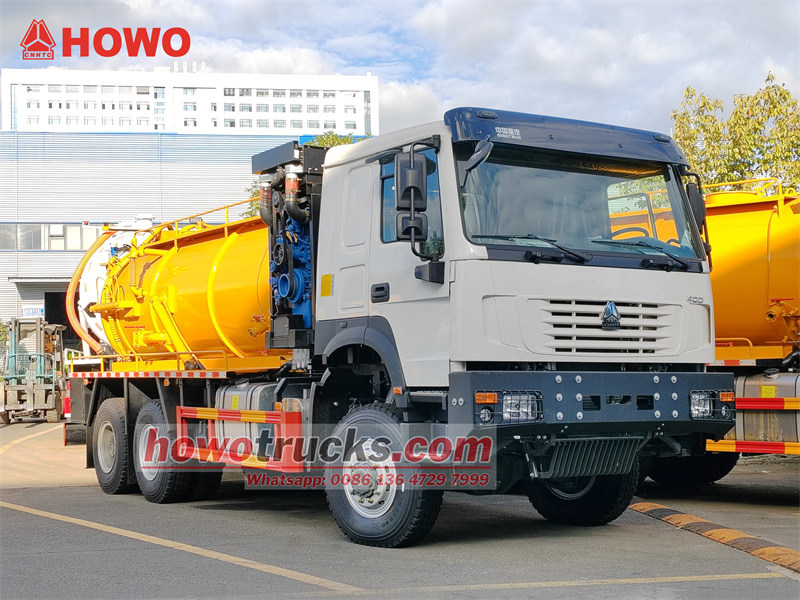

Комбінований вакуумний струменевий транспортний засіб Howo 6x6
Комбінований днопоглиблювальний транспортний засіб HOWO 6X6 12 куб. м. модифікований на базі повнопривідного шасі Sinotruk HOWO 6x6. Він має напівкабіну, колісну базу 4300 мм + 1400 мм, оснащений двигуном Weichai WP10H400E62 Euro 6 потужністю 400 к.с. та 10-ступінчастою коробкою передач HW19710. Транспортний засіб оснащений резервуаром для стічних вод об'ємом 10 куб. м та резервуаром для очисної води об'ємом 2 куб. м, кожен з яких має окремі відсіки.
Транспортний засіб Howo для відсмоктування стічних вод оснащений баком для гідравлічного масла, випускним клапаном, вакуумним насосом для циркуляції води SK-15, трубою для всмоктування та випускання стічних вод, насосом для очищення високого тиску, котушкою для очищення високого тиску, сепаратором водяної пари, сепаратором нафти та газу, вікном для контролю рівня рідини та драбиною.
Працездатність :
12cbmТип кабіни :
Howo one and half cabinСистема приводу :
6x6,LHDКолісна база (мм) :
4300+1400Специфічний для двигуна :
400HP/WP10H400E62Коробка передач :
HW 19710 10-speed,manualПередня вісь (кг) :
7000Задня вісь (кг) :
1800(2 axles)
Виробник:CSТОВАРИСТВО З ОБМЕЖЕНОЮ ВІДПОВІДАЛЬНІСТЮ "ТРАКС ГРУП"
Ми є професійним виробником спеціальних транспортних засобів,
Зовсім новий та100%Якістьгарантовано.
▶Ⅰ. Вступ до продукту:
TheКомбінований вакуумний струменевий транспортний засіб Howo 6x6 призначений для днопоглиблення міських труб, видалення стічних вод та очищення під високим тиском. Оснащений двигуном Weichai потужністю 400 кінських сил та 10-ступінчастою коробкою передач, він пропонує потужну потужність. Транспортний засіб має вбудований 10-метровий³ резервуар для стічних вод та 2 м³ бак для чистої води, кожен з окремих відсіків. Оснащений вакуумним насосом для циркуляції води SK-15, насосом для очищення високого тиску та котушкою, він ефективно виконує операції з відсмоктування, дренажу та промивання труб. Цей транспортний засіб поєднує функції відсмоктування, дренажу та промивання каналізаційних вод під високим тиском, що робить його придатним для складних дорожніх умов та високоінтенсивних операцій, пропонуючи всюдихідні можливості та ефективну роботу.
▶II. ПродуктОсобливості:
1. Адаптивність до будь-якої місцевості: Привід 6x6 + шасі з високим дорожнім просвітом легко справляється зі складними умовами, такими як міські повені та гірські дороги.
2. Багатоцільовий транспортний засіб: Інтегровані функції відсмоктування стічних вод, дренажу та промивання під високим тиском зменшують інвестиційні витрати на обладнання.
3. Ефективна робота: Конструкція відсіку + потужний вакуумний насос і насос для очищення високого тиску скорочують робочі цикли та підвищують ефективність одноразового використання.
4. Надійний та довговічний: Шасі Sinotruk HOWO + двигун Weichai золотистий силовий агрегат забезпечує низький рівень відмов та легке обслуговування.
▶Ⅱ. ПродуктСпецифікації:
| Хово 6x6Вантажівка для гідроструминного очищення каналізації | ||||
| Загальне | Марка транспортного засобу | CS TRUCKS | ||
| Модель транспортного засобу | CS5250GXH | |||
| Марка шасі | ІСУЗУ | |||
| Загальний розмір | 9350 * 2550 * 3930 мм | |||
| Повна маса / Споряджена маса | 25000 кг / 12500 кг | |||
| Навантаження на вісь | 7000/18000 (двовісна група) | |||
| Кабіна | Місткість кабіни | Шасі SINOTRUK HOWO 6X6 з кабіною, півтора ряду, з кондиціонером, USB, допомогою в напрямку | ||
| Двигун | Тип палива | Рядний 6-циліндровий, з прямим уприскуванням, водяним охолодженням, чотиритактний, з турбонаддувом та проміжним охолодженням, електронно керованою системою впорскування Common Rail високого тиску, Hi+SC | ||
| Бренд | ВЕЙЧАЙ | |||
| Модель | WP10H400E62 | |||
| Потужність | 400 к.с./ 294 кВт | |||
| Номінальна швидкість | 1900 об/хв | |||
| Максимальний крутний момент | 1900 Н·м | |||
| Максимальна швидкість крутного моменту | 1200-1300 об/хв | |||
| Зміщення | 9,5 л | |||
| Стандарт викидів | Євро 2 | |||
| Шасі | Тип приводу | 6x6, ліворуч ручний привід | ||
| Спосіб передавання | HW19710 10-ступінчаста, механічна | |||
| Колісна база | 4300+1400 мм | |||
| Кількість осей | 3 | |||
| Специфікація шин | 12.00R20 | |||
| Номер шини | 10 шини та 1 запасне колесо | |||
| Максимальна швидкість | 85 км/год | |||
| Фарба | Металізована фарба | |||
| Надбудова | Танк | Місткість бака | 10000 літрів резервуар для стічних вод, резервуар для очищення води на 2000 літрів | |
| Матеріал резервуара | Вуглецева сталь | |||
| Вакуумний насос | Високий тиск Вакуум Насос | Вакуумний насос для циркуляції води SK-15 YIFENG | ||
| Максимальний тиск | 8000 Па | |||
| Швидкість відкачування | 15 м³/хв | |||
| рівень вакууму(-450 мм рт. ст.) pпідйом ставка | 13,5 м³/хв | |||
| Кут підйому резервуара | 45 градусів | |||
| Номінальна швидкість | 970 об/хв | |||
| Потужність | Вакуумний насос | 30 кВт | ||
| Компресор | 37 кВт | |||
| Всмоктувальна головка | 7m | |||
| Форсунки | Комплект форсунок | |||
| Вакуумний насос | Високоефективний, ступінь вакууму 93%, швидке всмоктування та нагнітання, висота всмоктування 6 м. | |||
| Насос високого тиску | Тип | SYLT/SY90-56 | ||
| Потік | 350 л/хв | |||
| Тиск | 17 МПа | |||
| Труба високого тиску | 30-метровий водопровід високого тиску діаметромφ19 | |||
| Струменева форсунка | Стандартні 10 одиниць з різними моделями | |||

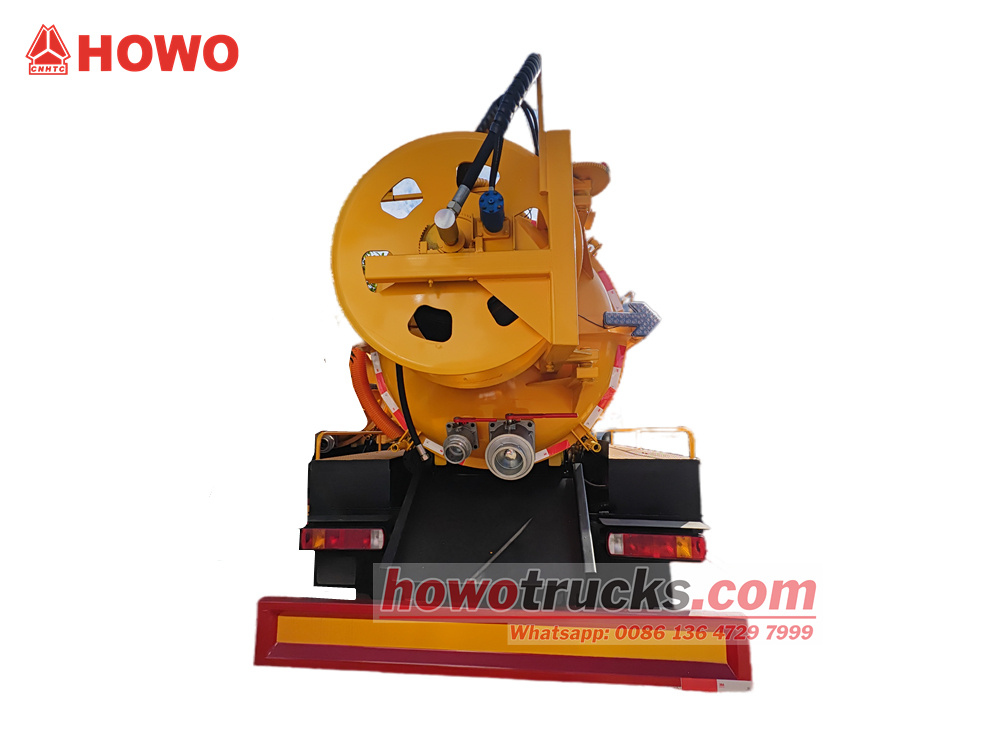

| Задні дверцята можна відкрити гідравлічно для повного розвантаження твердих матеріалів. | ||||
| Всі стандартні аксесуари: люк, набір інструментів, інструкція англійською мовою..... | ||||
| Необов'язково | ** Матеріал резервуара може бути з нержавіючої сталі. | |||
▶Ⅲ. ПродуктДеталі:

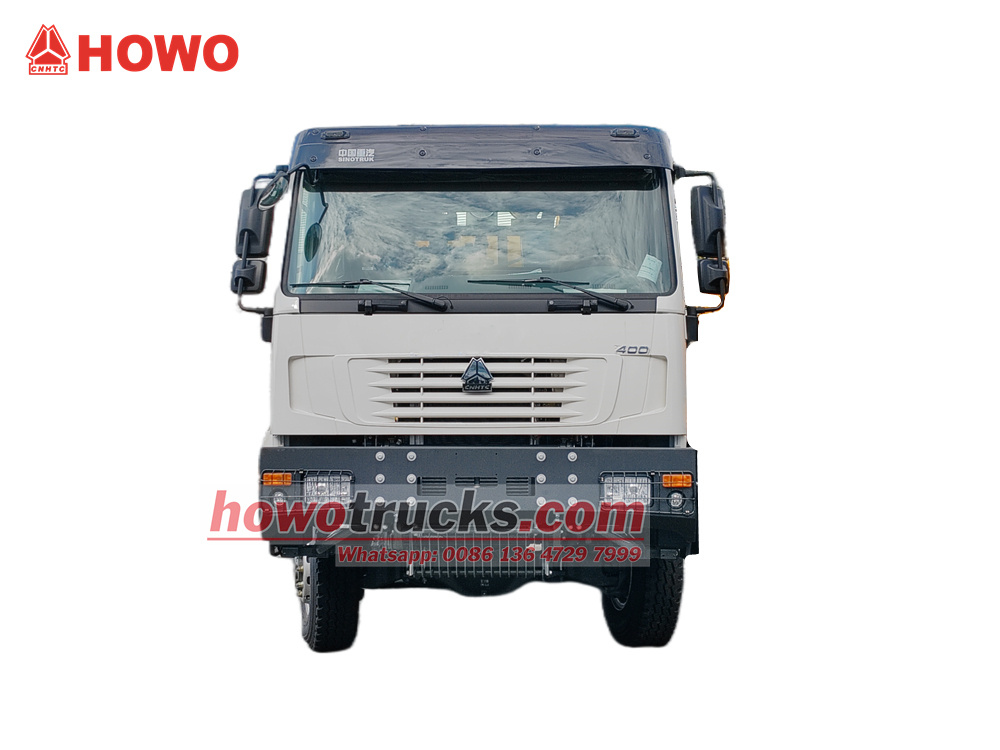

Конфігурація основного шасі
1. Тип приводу: повний привід 6x6, підходить для суворих умов, таких як бруд, схили та ґрунтові дороги.
2. Кабіна: Кабіна з півтора рядами сидінь, три місця.
3. Колісна база: 4300 + 1400 мм, подвійна колісна база.
4. Силовий агрегат:
Двигун: Weichai WP10H400E62, що відповідає стандартам викидів Euro 6, може похвалитися потужними 400 кінськими силами та високим крутним моментом на низьких обертах, що підходить для роботи з важкими вантажами.
Трансмісія: 10-ступінчаста механічна коробка передач HW19710 з широким діапазоном передач і передавальних чисел.

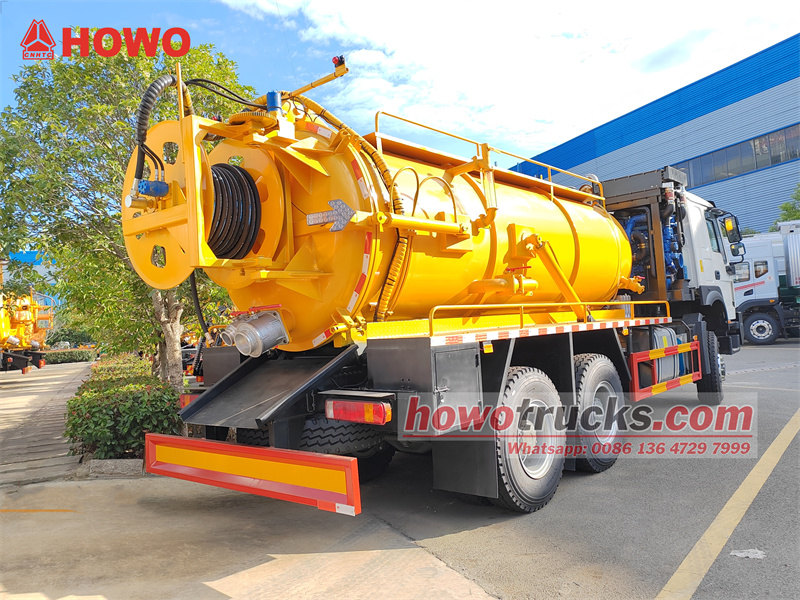

Верхня частина тіла:
Верхня частина кузова є ядром комбінованого днопоглиблювального апарата, що об'єднує 12-кубічний резервуар та різне спеціалізоване робоче обладнання.

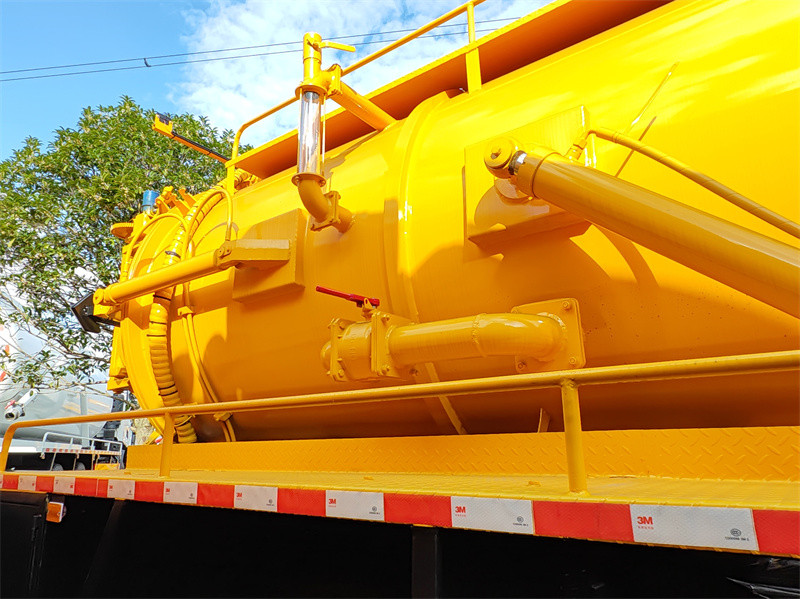

• Збірка бака:
Загальна місткість: 12 кубічних метрів.
o Конструкція з окремими відсіками: Використовує резервуар для стічних вод об'ємом 10 кубічних метрів + резервуар для чистої води об'ємом 2 кубічні метри. Така конструкція забезпечує суворе розділення чистих та брудних середовищ. Резервуар для чистої води забезпечує чистою водою систему очищення високого тиску, тоді як резервуар для стічних вод зберігає зібрані відходи. Ці окремі відсіки запобігають взаємодії між ними, значно підвищуючи ефективність та зручність роботи.

Основні операційні компоненти:
1. Система вакуумного відсмоктування:

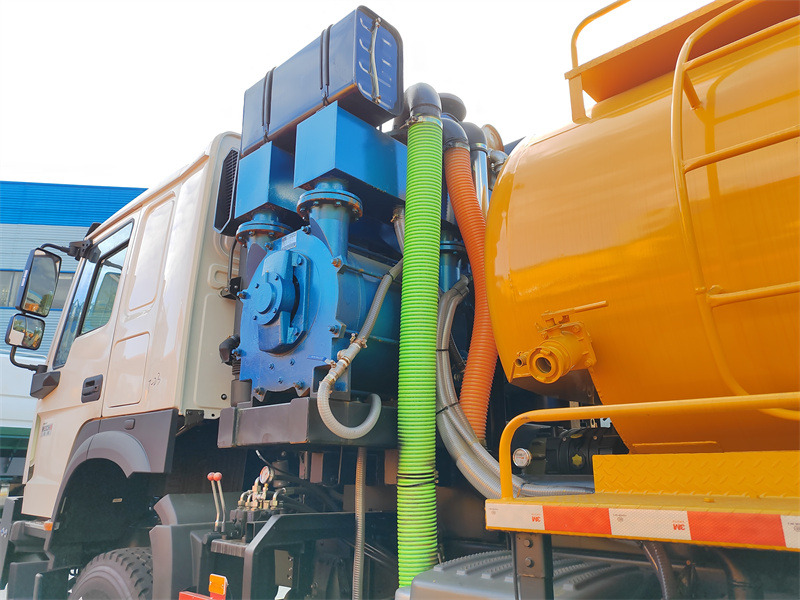

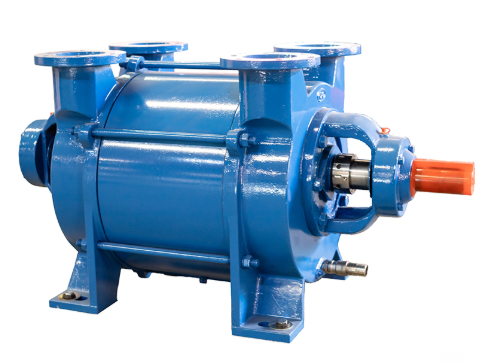

Основне обладнання:Вакуумний насос для циркуляції води Yifeng SK-15. З максимальною всмоктувальною здатністю 15 м³/хв та максимальним вакуумом -0,093 МПа, цей насос забезпечує високу швидкість відкачування, високий вакуум та здатність передавати невелику кількість рідини, що робить його ключем до ефективного відкачування стічних вод.
Допоміжні системи: Оснащені сепаратором водяної пари та сепаратором нафти та газу, вони ефективно відділяють вологу та масляний туман від всмоктуваного повітря, захищаючи вакуумний насос та запобігаючи забрудненню навколишнього середовища.
Всмоктувальний трубопровід: Оснащений всмоктувальними та нагнітальними трубами великого діаметра для швидкого та надійного підключення, що забезпечує ефективне відкачування.



2. Система очищення високого тиску:

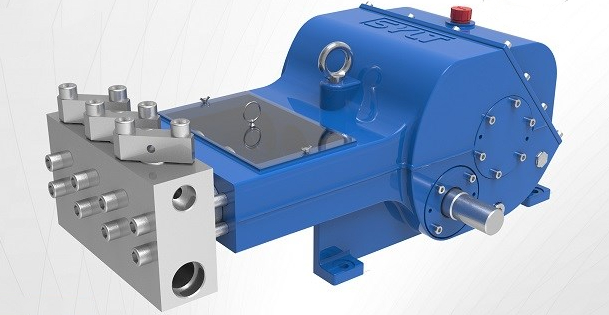

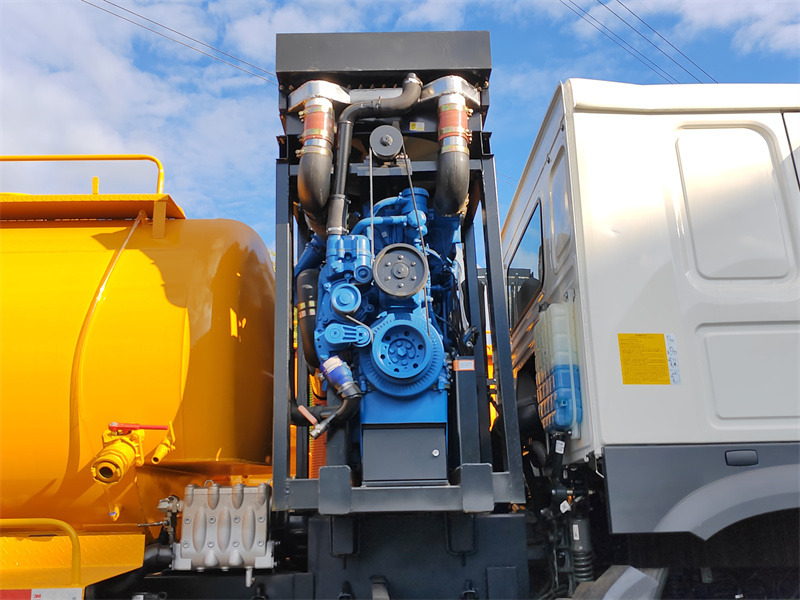

Основне обладнання: Насос для очищення високого тиску SYLT/SY90-56 з продуктивністю 350 л/хв створює потік води надзвичайно високого тиску для усунення засмічень та промивання стінок труб.

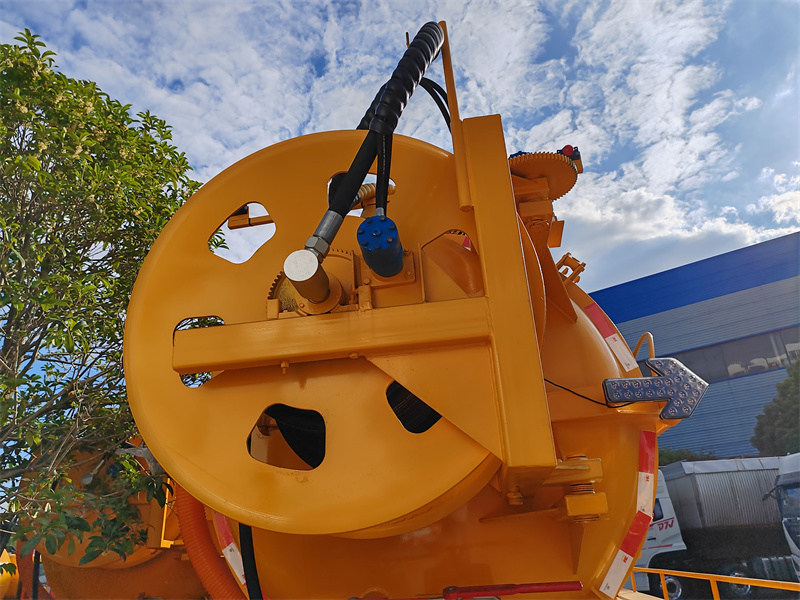

Операційний пристрій: Котушка для очищення високого тиску, зазвичай оснащена шлангом високого тиску довжиною кілька десятків метрів та спеціалізованою очисною насадкою, пропонує гнучку роботу та може глибоко проникати в труби.
3. Гідравлічна система:

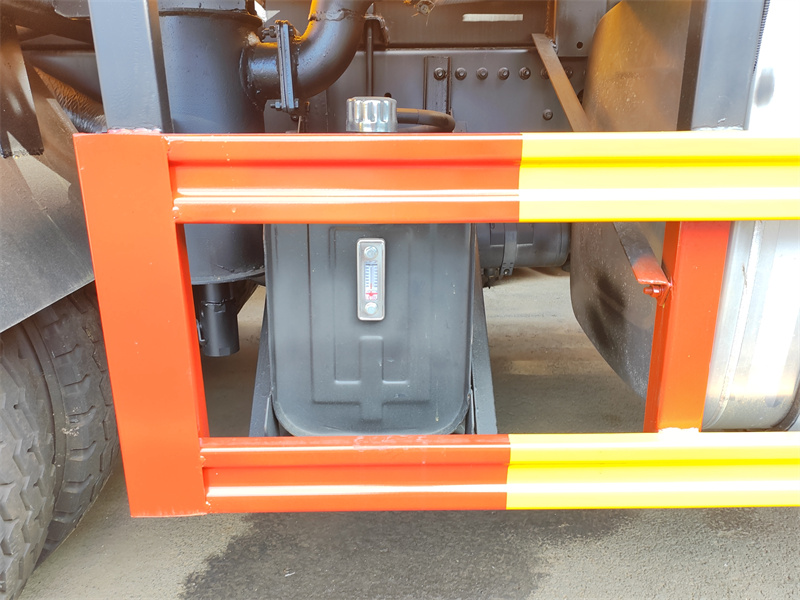

Джерело живлення: Незалежний бак для гідравлічної оливи та гідравлічний насос забезпечують стабільне та надійне гідравлічне живлення вакуумного насоса, мотовила та іншого обладнання.


4. Інші пристрої:
Пристрій для спостереження за рівнем рідини: Дозволяє оператору контролювати рівень рідини в резервуарі в режимі реального часу, щоб запобігти перевантаженню.

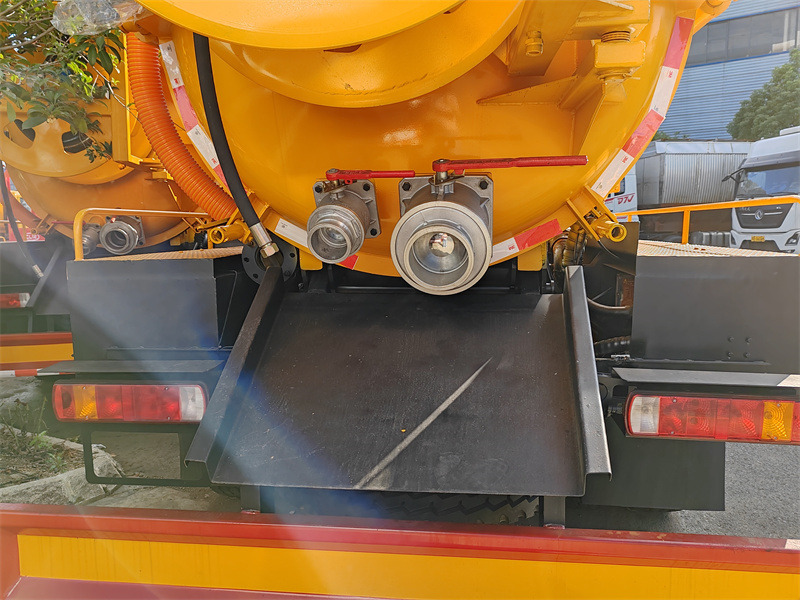

o Зливний клапан: Забезпечує швидке та контрольоване зливне відведення стічних вод з резервуара.
o Драбина: Для легкого доступу до резервуара для огляду або технічного обслуговування на лівій стороні встановлена драбина.

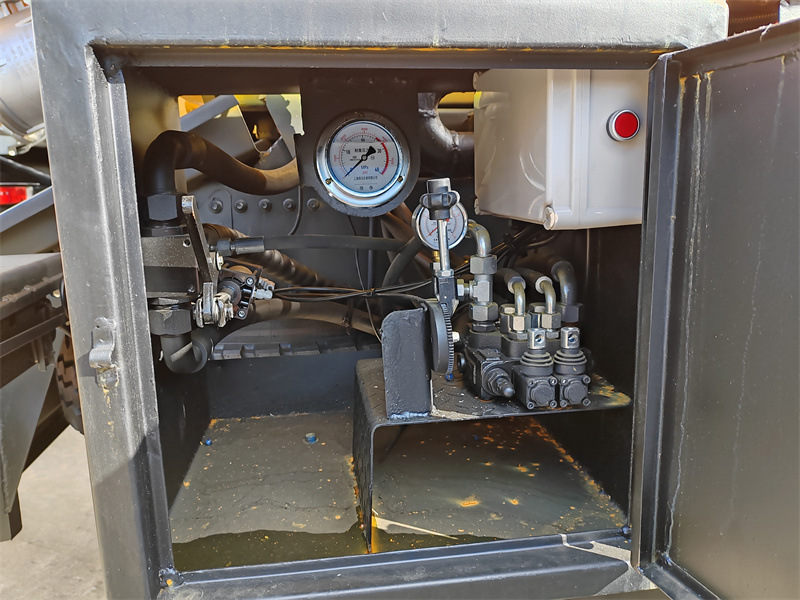

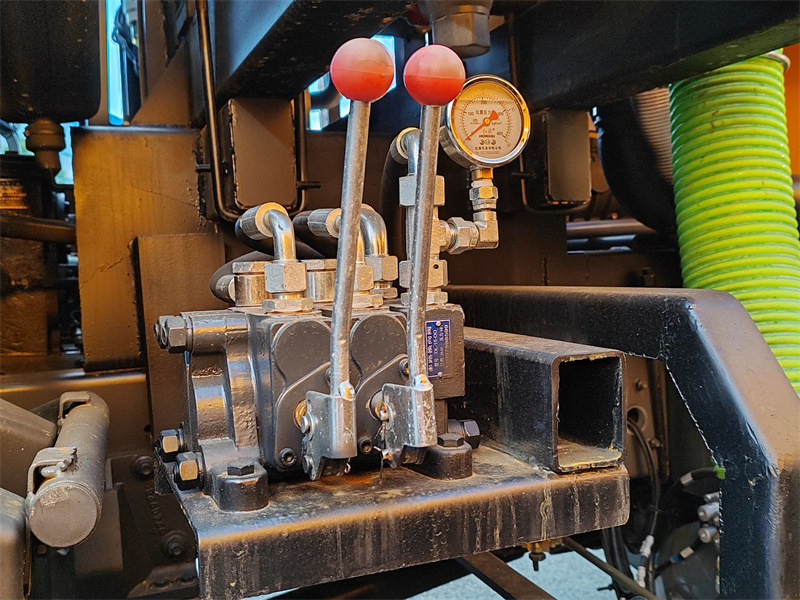

o Робочий клапан: Розташований з боку водія та на задніх дверях, цей клапан вручну керує підйомом та опусканням бака, а також відкриттям та закриттям задніх дверей.
▶Ⅳ.Принцип роботи:
Під час роботи комбінованого днопоглиблювального транспортного засобу HOWO 6X6 12cbm спочатку активується вакуумний насос, щоб створити негативний тиск. Ця всмоктувальна труба відкачує стічні води та шлам з трубопроводу або ями в резервуар для стічних вод. Сепаратор водяної пари запобігає потраплянню води в насос, забезпечуючи стабільність системи. Коли резервуар для стічних вод повний або потребує очищення, відкривається випускний клапан для зливу відходів. Під час фази очищення під високим тиском резервуар для чистої води подає воду до насоса високого тиску. Після створення тиску потік води під високим тиском розпилюється через шланг котушки, впливаючи на засмічення та очищаючи трубу. Гідравлічна система транспортного засобу контролює скоординовану роботу різних компонентів, тоді як повнопривідне шасі 6X6 забезпечує стабільну підтримку потужності, забезпечуючи ефективне виконання комплексних операцій всмоктування, дренажу та промивання на складній місцевості, завершуючи весь процес обслуговування трубопроводу.
