Аналіз технології буксирування важких вантажівок HOWO

▶ Що таке важкий евакуатор HOWO?

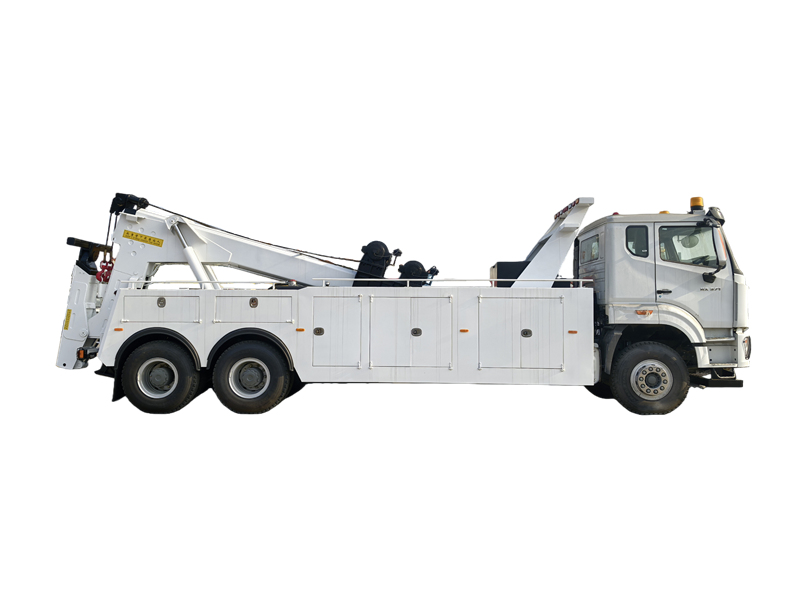

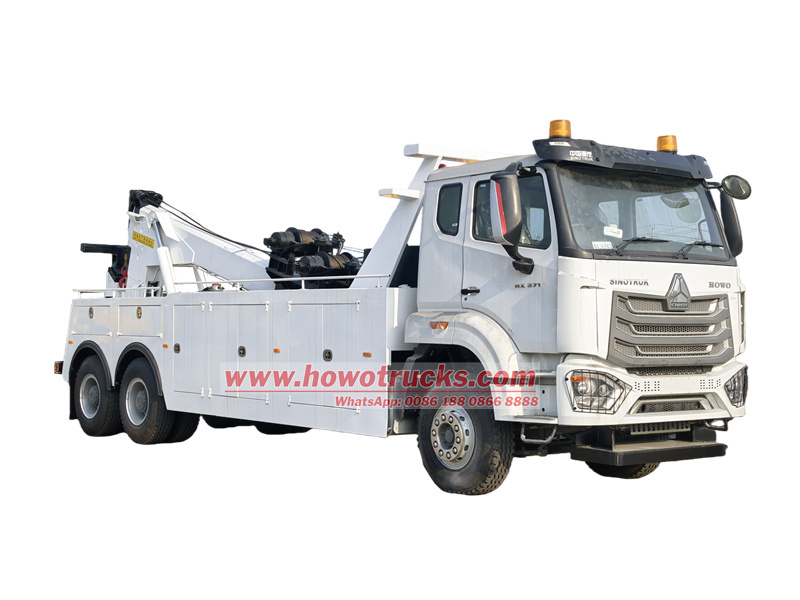

Евакуатор HOWO важкої конструкції — це поширений спеціальний транспортний засіб, що використовується в дорожньо-рятувальних роботах, що має як підйомні, так і буксирувальні можливості. Він використовує спеціальне шасі HOWO, вантажопідйомність якого на 39% вища, ніж у звичайного шасі, має видатні буксирувальні характеристики та кращу прохідність. U-подібна підйомна стріла має телескопічну функцію. Транспортний засіб може бути оснащений різним робочим обладнанням, що дозволяє виконувати різні функції, такі як підйом, буксирування, перевезення та тягання. Він широко застосовується для рятування великих транспортних засобів, які перекинулися, з'їхали з дороги або впали в канави.

Шасі	HOWO NX 6×4
Двигун	WD615.47, 371 к.с., дизельний двигун
Макс. вантажопідйомність	16000 кг
Повністю розширена вантажопідйомність	10000 кг
Макс. вантажопідйомність стріли	30000 кг
Макс. висота підйому стріли	5260 мм
Кількість лебідок	2
Тягова сила лебідки	200 кН



▶ Структура важкого рятувального буксира HOWO

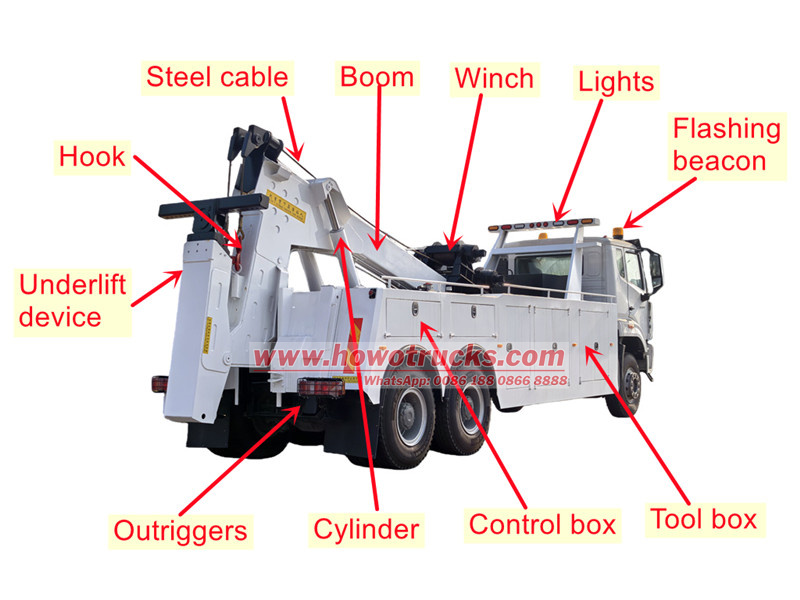

Важкий буксирний евакуатор HOWO NX складається з шести основних компонентів: шасі, підйомного механізму, механізму буксирувальної стріли, механізму підйому, гідравлічної системи та системи керування.

• Шасі: Розроблено на базі спеціального шасі вантажівки-екскаватора HOWO NX, що забезпечує вантажопідйомність та вихідну потужність.

• Підйомний механізм: Включає лебідку, стрілу та гак, що використовуються для підйому передньої частини або рами пошкодженого транспортного засобу.

• Механізм підйому під ногами: Багатосекційний телескопічний тяговий важіль, оснащений L-подібними колісними затискачами або вилковими кріпленнями для безпосереднього підйому коліс або осей, з кріпильними пристроями на кінці для фіксації коліс.

• Механізм підйому стріли: Приводжуваний гідравлічним циліндром, він регулює кут і висоту стріли та буксирувального важеля для точного позиціонування та балансування навантаження.

• Гідравлічна система: Складається з насоса з приводом від відбору потужності (ВОМ), багатоходового розподільника, гідравлічних циліндрів та бака, що забезпечують живлення всіх механізмів.

• Система керування: Використовує бічну ручку або пульт дистанційного керування для керування багатоходовим клапаном, координуючи рухи підйому, буксирування та вильоту вантажівки.

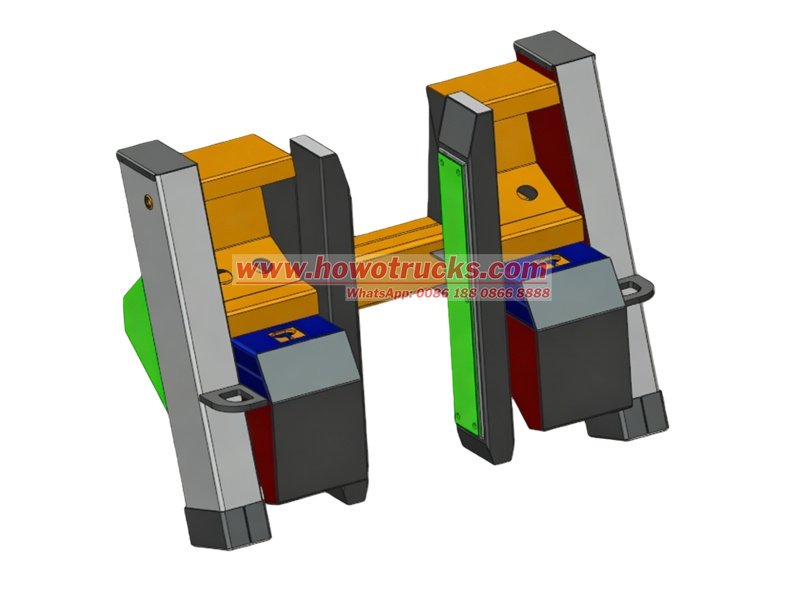

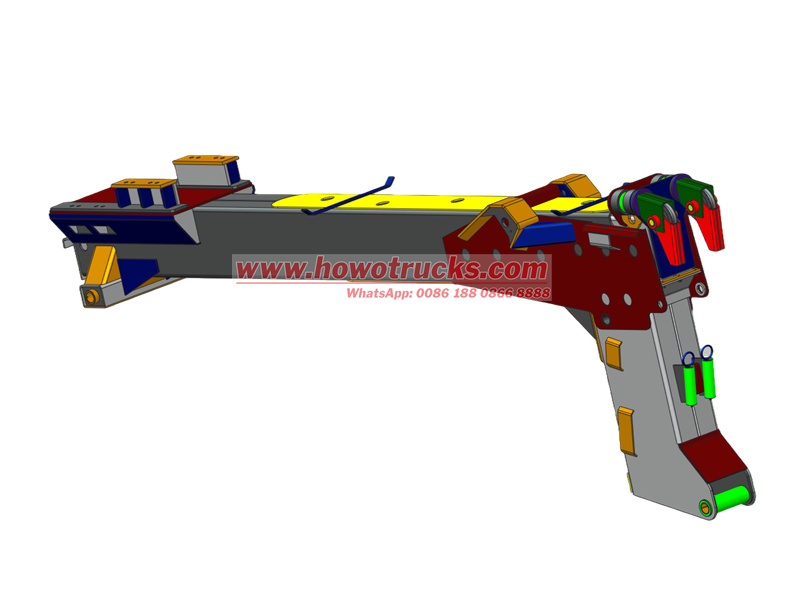

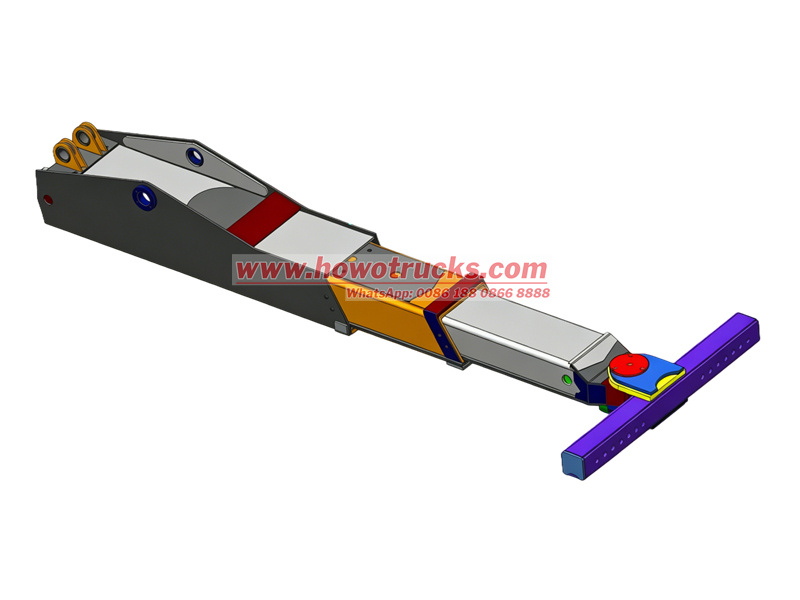

▶ Креслення евакуатора-евакуатора HOWO важкої вантажопідйомності
